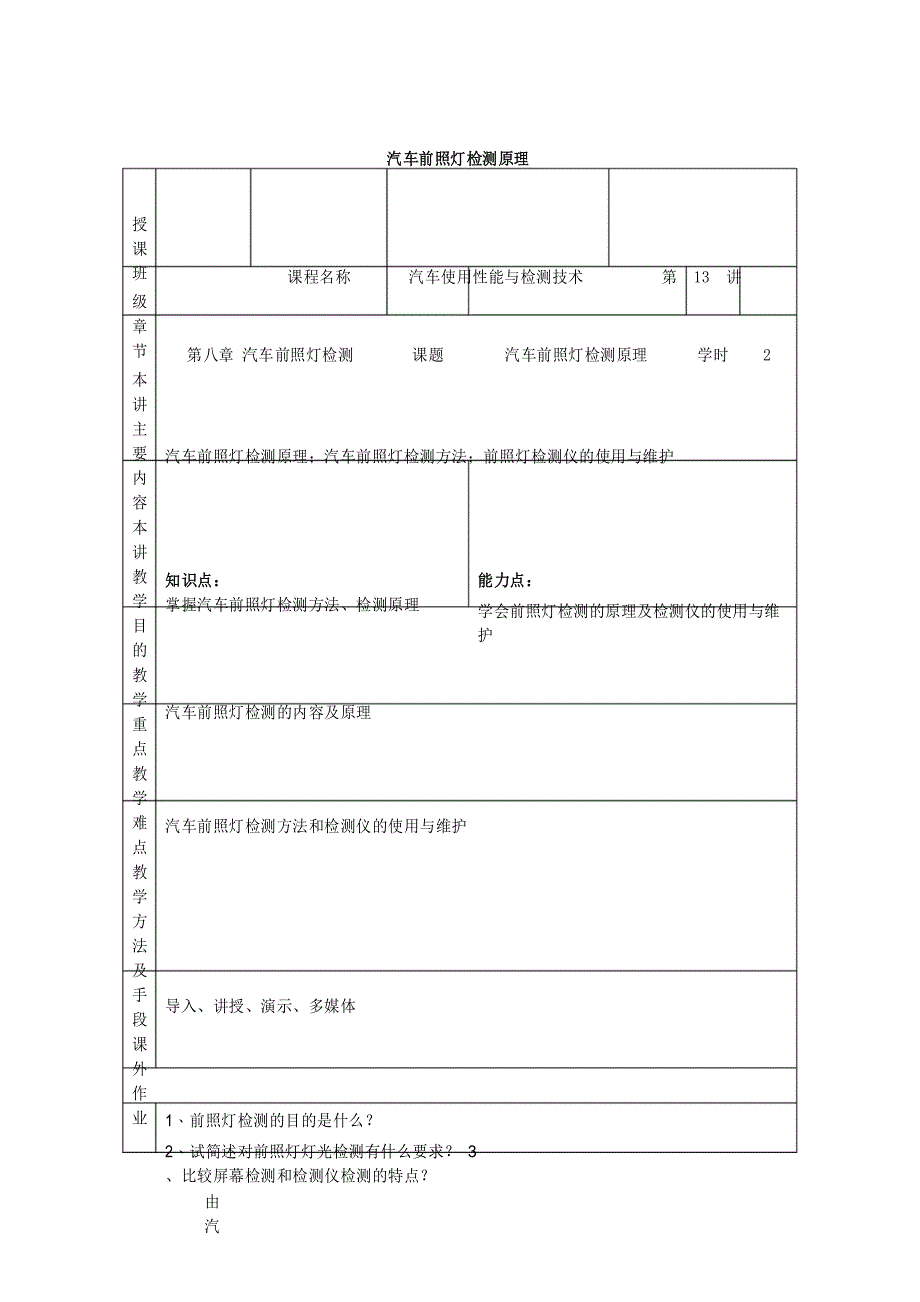

汽车前照灯检测原理授课班课程名称汽车使用性能与检测技术第 13 讲级章节第八章 汽车前照灯检测课题汽车前照灯检测原理学时 2本讲主要内容本汽车前照灯检测原理；汽车前照灯检测方法；前照灯检测仪的使用与维护讲教学目的教学重点教学难点教学方法及手段课外作业知识点：掌握汽车前照灯检测方法、检测原理汽车前照灯检测的内容及原理汽车前照灯检测方法和检测仪的使用与维护导入、讲授、演示、多媒体1、 前照灯检测的目的是什么？2、 试简述对前照灯灯光检测有什么要求？ 3、比较屏幕检测和检测仪检测的特点？能力点：学会前照灯检测的原理及检测仪的使用与维 护由汽本讲主要教学内容一、汽车前照灯检测的目的和要求车夜间行驶状态导入本讲内容重点介绍汽车前照灯检测的目的和要求（一）前照灯检测的目的汽车前照灯的发光强度和照射方向必须符合国标的要求，在汽车检测中被列为必检 项目二）、前照灯检测的要求1、前照灯光束照射位置要求(1)机动车在检验前照灯的近光光束照射位置时，前照灯在距离屏幕10m 处，光束明暗截止线转角或中点的高度应为 0.6H～0.8H（H 为前照灯基准中心高度)，其水平方向位 置向左向右偏差均不得超过 100mm。
2)四灯制前照灯其远光单光束灯的调整，要求在屏幕上光束中心离地高度为 0.85H～0.9H，水平位置要求左灯向左偏不得大于 100mm，向右偏不得大于 170mm;右灯向左或向 右偏均不得大于 17mm3)机动车装用远光和近光双光束灯时以调整近光光束为主对于只能调整远光单光 束的灯，调整远光单光束2、前照灯发光强度要求(1)对于两灯制的车辆，新车每只灯的发光强度应为 15000cd(坎德拉)以-t，在用车每 只灯的发光强度应为 12000cd 以上2) 对于四灯制的车辆，新车每只灯的发光强度应为 12000cd 以上，在用车每只灯的 发光强度应为 10000cd 以上3) 对于四灯制的车辆，其申两只对称的灯达到两灯制的要求也视为合格二、汽车灯光基础及检测原理（一）光的基础知识机动车上所用照明装置都是电光源形式电光源是指当通以电流使金属物体(灯丝) 发热变为光能后，通过辐射方式向外界发光的器件常见的有各种灯光是一种电磁波，它以 3×km/s 的速度沿直线传播电磁波的波长范围很广，车上各种照明装置所发出的光 线均为可见光，其波长范围为 380～780m重点介绍汽车灯光检测原理1、 光的物理量与单位2、 发光强度和照度的关系（二）前照灯的光学特住前照灯特性包括配光特性、全光束和照射方向三个方面。
1、配光特性(光束分布)（1） 称式配光特性2） 非对称式配光， Z 形配光我国前照灯的近光灯已采用这种 Z 形配光形式 2、全光束(发光强度)全光束是指前照灯照射物体后，物体上得到的总照度它可以用明亮度分布纵断面 的配光特性曲线来表示该断面的积分值，即该曲线的旋转体积就是全光束可以认为它是光源所发出光的总量因为受照物体得到的照度或全光束与发光强度有关，因此，全光 束的特性常用光源发光强度来表述3、照射方向如果把前照灯光线最亮的地方看作是光轴的中心，则它对水平和垂直坐标轴交点的偏 离就表示它的照射方向光束与水平、垂直坐标轴交点的距离，就是光束照射的偏移量由于汽车前照灯不是一个理想的点光源，除透过前照灯散光玻璃各点的光线不均匀外，还有和主光轴相交的光线，因此前照灯的实际照射方向与上述点光源的照射方向有所差异但是主光轴上的光线大部分都是穿过散光玻璃中心直射的，因此，在离开散光玻璃足够远的地方，可以近似地看作是由点光源发出来的散射光线，根据倒数二次方法 则，随着离开光源距离的增加，照度是递减的三）检测元件一光电池光电池是一种光电变换器件，当光线照射到光电池的受光面时，光电池就会产生电动势，光线越强，电动势就越大。
如果将它接人回路就会产生相应的回路电流，回路电 流的大小即可反映照射到光电池上的光的强弱前照灯检验时，采用聚光透镜将前照灯灯光聚送到光电池上，经过适当的信号处理， 达到对前照灯发光强度与光轴偏移量的检测目的四）用屏幕法检测光束照射位置重点介绍用屏幕法检测光束照射位置汽车空载停在水平坚硬的场地上，允许乘 1 名驾驶员，轮胎气压应符合汽车制造厂 的规定在距前照灯 l0m 处设一专用屏幕专用屏幕应垂直地面，其上画有三条垂直线和三条水平线，中间垂直线 V—V 与被检车辆的纵向中心线对正，两侧的垂直线和 V —V左 右分别为被检车辆的左右前照灯的中心线:水平线 h—h 与被检车辆的前照灯的中心等高，距地面高度为 H(mm)，其值视被检车型而定;中间水平线的高度为，与被检车辆的前照灯远光光束申心的规定上限值(0.9H)等高;下面水平线的高度为的，与被检车辆的前照灯近光光束申心的规定上限值(0.8H)等高标准规定远近光光束中心高度的偏差范围分别为 0.05H 与 0.2H，即其下限值分别为 0.85H 和 0.6H检测时，先遮住一边的前照灯，然后打开前照灯的近光开关，未遮盖的前照灯的近光明暗截止线转角或光束中心应落在由高度为 0.6H、0.8H()的两条水平线及距汽车纵向中心线为(1/2)S+100、(l/2)S-100(mm)的两条垂直线所围的矩形面积内，否则表明近光光束照射位置不合格。
用同样方法检测另一边前照灯近光光束的照射位置因为我国规定"车 辆夜间行驶会车时使用近光灯"，所以近光光束照射位直止魄与否，直接关系到夜间的行车安全 故在检测双光束前照灯时，以检测近光光束为主对于远光单光束前照灯，则要检测远光光束的照射位置，检测方法同前，但其光束中心应落在高度为 0.85H、0.9H()的两条水平线及距汽车纵向中心线为(1/2)S+100、(1/2)S-170(mm)(左灯;右灯为(1/2)S+170、(1/2)S-170)的两条垂直线所围的矩形面积内，方 为合格用屏幕法检测前照灯，其方法简单易行，有一定的实用价值，但它只能检测出光束的偏斜方向和偏斜量，不能检测发光强度，而且为适应不同车型的检测，需经常更换屏 幕，检测效率低，同时需占用较大场地五）前照灯检测仪的类型前照灯检测仪按其结构特征和测量方法可分为聚光式、屏幕式、投影式和自动追踪光轴式等几种类型这些不同类型的前照灯检测仪均由接受前照灯光束的受光器、使受光器与汽车前照灯对正的校准装置、前照灯发光强度指示装置、光轴偏斜方向和偏斜量 指示装置以及支柱、底板、导轨、车辆摆正找准装置等组成1、聚光式前照灯检测仪检测时将其放置于前照灯前方 1m 的距离处，将前照灯的散射光束用受光器的聚光透镜聚合起来，根据聚合光束对光电池的照射，来检测前照灯的发光强度和光轴偏斜量。
根据不同的检测方法，它又可以分成下列几种形式：1)移动反射镜式2 移动光电池式3)移动透镜式2、屏幕式前照灯检测仪将检测仪放在前照灯前方 3m 的检测距离处，把前照灯的光束照射到屏幕上来检测光轴偏斜量和发光强度在固定屏幕上装有可以左右移动的活动屏幕，在活动屏幕上装有能上下移动的内部带光电池的受光器检测时，移动受光器和活动屏幕，根据光度计指示值为最大时的位置找到主光轴的方向，然后由固定屏幕和活动屏幕上的光轴刻度尺即 可读出光轴偏斜量;同时可从光度计的指示值得出发光强度3、投影式前照灯检测仪投影式前照灯检测仪是将前照灯光束的影像映射到投影屏上，从而检测出发光强度 和光轴偏斜量检测时，将检测仪放在前照灯前方 3m 的检测距离处4、自动追踪光轴式前照灯检测仪自动追踪光轴式前照灯检测仪在受光器的面板上聚光透镜上下和左右装有四个光电池，受光器的内部也装有四个光电池，分别构成主、副受光器另外还有由两组光电池 电流差所控制的能使受光器沿上下和水平方向移动的驱动和传动装置检测时，将检测仪放在前照灯前方 3m 的检测距离处当前照灯光束照射到受光器上 时:若前照灯光束照射方向偏斜，则主副受光器上下或左有光电池的受光量不等，它们分别产生的电流失去平衡，由具电流的差值控制受光器上下移动的电动机或控制箱左右移动的电动机运转，并通过钢丝绳牵动受光器上下移动或驱动控制箱在轨道上左右移动，直至受光器上下、左右光电池受光量相等为止。
这就是所谓的自动追踪光轴，追踪时受光 器的位移由光轴偏斜指示计指示，发光强度由光度计指示三、全自动前照灯检测仪的工作原理（一） 外形与结构（二） 检测原理重点介绍汽1、 光电池检测原理2、 电机转向控制原理电路配有零位调整和增益调节两个电位器，是仪器传动系统定位精度的重要环节 零位漂移直接影响定位精度，而增益过小会降低仪器的检测灵敏度，导致零点误差增大，但 增益过高会使仪器的稳定度降低，产生振荡3、 光轴角测量原理4、 其他原理四、汽车前照灯检测仪的使用与维护（一）前照灯检测仪的使用1、检测前的准备1)检测仪的准备(1)切断光轴光度转换开关(相当于不受光状态)，检测各指示计的机械零点，若有偏差 应调整之2) 检查各镜面有无污垢，若有则清除它3) 检查水准器有无气泡或气泡位置，若无或位置不准，则应进行修理或调整4) 检查支柱、升降台和导轨，看动作是否自如或有无脏物，否则应进行修理或清除 2 车辆的准备(1) 清除前照灯上的污垢2) 检查并调整轮胎气压3) 蓄电池应处于充足电状态2、检测方法非全自动前照灯检测仪一般要进行以下步骤:1)将被检车辆垂直屏幕或导轨方向驶近检测仪，并按规定要求的测量距离停好车辆。
2)用车辆摆正找准器使检测仪与被检汽车对正3) 开亮前照灯进行检测4) 根据光轴刻度盘、指示计或屏幕刻度以及光度计即可得出光轴偏斜量和发光强度 （二）全自动检测仪的使用方法车前照灯检测仪的使用与维护归纳总结汽车前照1、仪器与被检车辆的对准将被检车辆垂直对准仪器的光接收箱般在检测场地上画出行驶标志线(安装时已 保证仪器的光接收箱正面与行驶标志线垂直)，。
