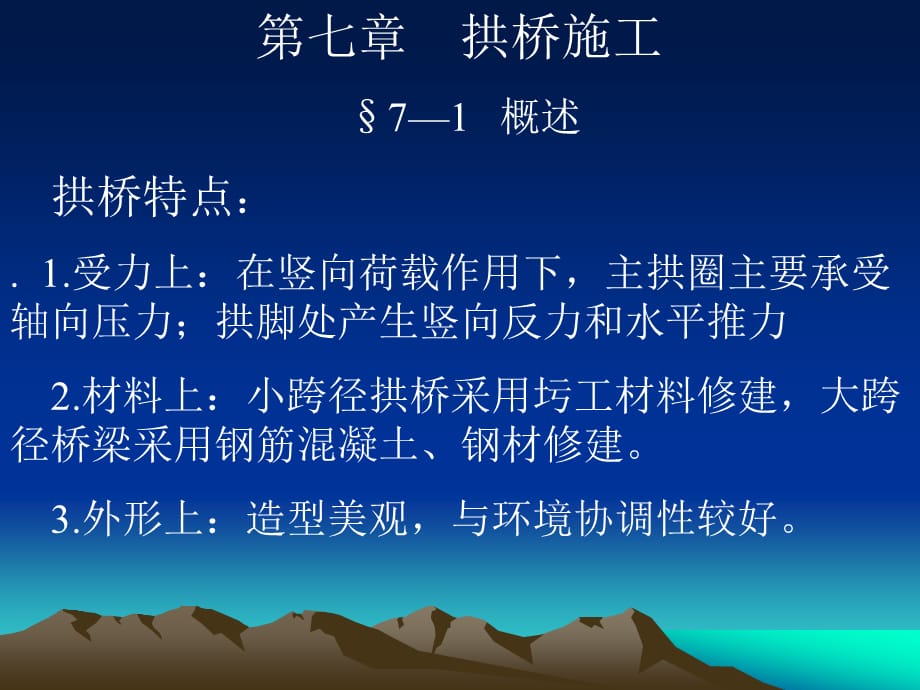

第七章 拱桥施工 71 概述 拱桥特点： . 1.受力上：在竖向荷载作用下，主拱圈主要承受轴向压力；拱脚处产生竖向反力和水平推力 2.材料上：小跨径拱桥采用圬工材料修建，大跨径桥梁采用钢筋混凝土、钢材修建 3.外形上：造型美观，与环境协调性较好拱桥发展阶段： 1.建国初期：修建石拱桥为主； 2.60年代：修建双曲拱桥； 3.70年代：修建桁架拱桥、刚架拱桥、箱形拱桥轻型拱桥； 4.80年代：修建桁式组合拱桥，加大跨越能力； 5.90年代：修建钢管混凝土拱桥拱桥实例介绍,我国公路桥中70%为拱桥我国多山，石料资源丰富，拱桥取材以石料为主1）圬工拱桥（石拱桥以及拱圈不配钢筋的混凝土拱桥，跨越能力较小）,2）双曲拱桥（中国首创的一种拱桥型式）,3）肋拱桥,1988广东广州流溪桥 （L=90m） 钢筋混凝土箱肋中承式拱，拱矢度1/4.5，全桥采用喷塑装修工艺，建筑宏伟壮丽，已成为公园的重要景观1992 广东开平三埠桥 （L=60m） 单拱肋预应力混凝土系杆拱，单拱肋置于车行道中央分隔带上1983 台湾台北关渡桥 （L=165m） 中承式5孔连续系杆拱桥，中间孔跨度为165m，两侧孔跨度为143m及44m，拱圈为抛物线。
1990江苏丹阳云阳桥（L=70m） 跨越京杭大运河，无粘结预应力系杆拱，3根拱肋，矢度1/5，拱轴系数m=1.0，单箱高1.5m，行车道刚性纵梁和无粘结预应力柔性系杆分开预制安装法施工.,4）箱 拱桥,1979四川省宜宾市金沙江大桥 （L=150m） 中国采用缆索吊装施工、跨径最大的钢筋混凝土箱形拱主拱圈箱高2.0m，箱宽7.60m，矢跨比1/7，全拱圈横向分5个箱室；纵向分5段预制，缆索吊装就位后再组合成整体箱1989四 川涪陵乌江大桥 （L=200m） 桥高84m，矢跨比1/4，主拱圈采用3室箱 涪陵乌江大桥采用转体法施工，先在两岸上、下游组成3m宽的边箱，待转体合拢后吊装中箱顶、底板，最后组成3室箱1997四川万县长江大桥 L=420m) 劲性骨架钢筋混凝土箱形拱桥,5）刚架拱桥,1989江苏无锡100米下甸桥 变截面，四分点附近截面高度最大，分别向拱脚、跨中减小取消斜撑，拱上建筑采用23m预应力混凝土简支梁以过渡1993江西德兴130米太白桥 采用转体施工1994台湾台北碧潭桥（L=160m） 桥面由预制预应力混凝土单箱组成，并配以Y型悬臂拱圈，形成主跨为160m及2x100m无推力拱桥。
引桥跨度分别为85m及57m，全桥以简洁明快的弧形曲线构成，与远山近水相协调1990 四川宜宾小南门桥 (=240m) 主桥系中承式钢筋混凝土肋拱桥，矢度1/5，是当时国内跨径最大的钢筋混凝土拱桥该桥采用劲性钢骨架施工法，缆索吊装6）桁架拱桥,1976浙江宁海75米越溪桥 主孔为净跨75m的预应力混凝土桁架拱，拱矢度1/9；边孔为净孔40m的双曲拱，,1971浙江余杭50米里仁桥 钢筋混凝土斜拉杆式桁架拱桥拱圈矢跨比为1/8全桥布置4片拱片，在上弦杆覆盖微弯板混凝土桥面预制拱片卧置叠浇，分段用浮吊起吊、翻身和吊装，在三分点处设临时支托，浇筑湿接头混凝土7）桁式组合拱桥中国首创的一种桥型，它除保持桁式拱结构用料省、竖向刚度大等特点外，更具有桁梁的特性和可以采用悬臂法施工、施工阶段和运营阶段的受力趋于一致等优点1990四川自贡160米牛佛沱桥 桁式组合拱为三室箱形截面，桁架片按节段分件预制，采用人字扒杆悬拼安装8）钢管混凝土拱桥,1998浙江义乌80米宾王桥 单肋钢管混凝土系杆拱桥，中跨矢跨比1/5，矢高15.6m；边跨矢跨比1/4.5，矢高11.87m 1990四川旺苍115米东河桥 下承式钢管混凝土预应力系杆拱桥，矢度1/6。
两片拱肋间用直径800mm横撑连接以保持其稳定性活载作用下拱脚的水平推力由系杆及桥墩共同承担钢管拱肋实际上是一种复合材料，在破坏荷载作用下，钢管不仅起纵筋的作用，而且对混凝土起螺旋箍筋的作用，以提高构件的承载能力在施工阶段，钢管起着劲性骨架的作用360m 广州丫髻沙特大桥 三跨连续自锚式中承式钢管混凝土拱桥以高强预应力钢铰线作为系杆，拱座基础只有较小水平推力主拱采用中承式双肋悬链线无铰拱，矢跨比为1/4.5每片拱肋由6750钢管混凝土组成，由横向平联板、腹杆连接成为钢管混凝土桁架边拱采用上承式双肋悬链线半拱，每片拱肋由钢筋混凝土单箱单室截面组成转体施工法1932澳大利亚503m悉尼钢拱桥,1977美国518.2m New River桥,9）钢拱桥,我国几座典型的拱桥： 湖南乌巢河大桥石拱桥 四川万县长江大桥钢筋混凝土箱形拱 贵州江界河大桥桁式组合拱桥 广东三山西大桥钢管混凝土拱桥 上海卢蒲大桥钢箱形拱,一、拱桥分类 1.按建筑材料分： 圬工拱桥（石、混凝土）、钢筋混凝土拱桥、钢管混凝土拱桥、钢拱桥 2.按桥面的位置： 上承式拱桥、下承式拱桥、中承式拱桥,3.按截面型式分类： 板拱桥、肋拱桥、双曲拱桥、箱形拱桥 4.按有无水平推力分类 有水平推力拱桥、无水平推力拱桥,二、拱桥施工方法综述 拱桥的施工方法与拱桥的构造形式密切相关，随着拱桥的发展阶段施工技术、施工水平不断发展。
石拱桥阶段有支架施工 双曲拱桥阶段预制拱肋作为支架的一部分，减少支架用量，促进了拱桥施工技术的发展 钢筋混凝土箱形拱桥、肋拱桥、桁式组合拱桥、钢管混凝土拱桥可采用无支架施工（缆索吊装、转体施工、劲性骨架、悬臂浇注、悬臂安装）,72 支架就地砌筑、浇注施工方法 拱桥砌筑施工 圬工拱桥 就地浇注施工大跨度拱桥 （1）钢桁架拱架，有支架就地浇注施工 （2）采用型钢或钢管混凝土劲性骨架，无支架就地浇注施工 （3）采用塔架斜拉索法和斜吊式悬浇，无支架就地浇注施工,一、拱架类型及预拱度设置 （一）拱架（上承式拱桥） 支柱式、撑架式、扇形、钢木组合、土牛拱胎以及钢桁架拱架，一般采用钢桁架拱架，包括标准节、拱顶节、拱脚节、连接杆等钢销连接组成，再以纵横向连接系将几片拱架联成一体，作为浇注拱圈的支架 拱架安装：1）拱架吊运安装 2）封拱及卸吊 3）吊装和封拱及卸吊注意事项 做好试拼； 封拱前调整好拱轴线及各节点标高，收紧侧向风缆； 卸架前拧紧风缆螺栓,（二）预拱度 由于拱轴线变化大大影响结构的受力性能，因此拱架预拱度的设置尤为重要，主要考虑以下： 1、拱圈自重及车辆荷载（不及冲击力）产生的拱顶弹性下沉 2、拱圈由于温度变化与混凝土收缩产生的拱顶弹性下沉 3、墩台水平位移产生的拱顶下沉 4、拱架在承重后的弹性和非弹性变形及拱架的跨中挠度 5、拱架基础受载后的非弹性压缩 拱顶总预拱度；拱脚零,（三）主拱圈浇注 连续浇注法L16m,避免拱架不均匀沉降引起砼开裂，拱段长度6-15m，间隔槽宽0.5-1.0m 分环、分段浇注法大跨径 箱形截面拱圈一般采取分环、分段浇注方法。
分两环浇注：底板肋板、隔墙、顶板 分三环浇注：底板肋板、隔墙 顶板 间隔缝浇注： 1.分环填充间隔缝，减轻拱架受力，但工期长； 2.全拱完成后一次填充间隔缝四）卸拱架 拱架拆除应待拱圈混凝土达到一定强度后（70以上）方可拆除为保证拱架均匀受力，按照一定程序进行，即由挠度较大部位向较小部位分级、对称卸架 卸架方法： （1）砂筒法 （2）千斤顶法 （五）拱上建筑浇注 大跨径拱桥的拱上建筑施工，应对称均衡施工二、劲性骨架施工法 施工步骤：劲性钢骨架制作、劲性钢骨架安装、拱肋浇注、横梁和吊杆安装 （一）劲性钢骨架制作 可以采用16Mn型钢焊接制成，按照1：1大样分段冷弯成型，在大样架上拼焊加工 也可以采用常备构件焊接而成，如万能杆件、贝类片等 近年来，常采用高强、经济的钢管砼作为骨架材料,（二）劲性钢骨架安装 1.吊装设施的布置 包括：吊运天线、跑马滑车、起吊滑车组、索塔、扣索、锚定 2.钢骨架安装 骨架起吊螺栓临时连接合拢调整后焊接接头 进行骨架的安装关键是控制施工过程中的竖向和横向稳定性安装时需根据计算要求，设置横向联系，每段骨架采用八字风缆固定三）主拱混凝土浇注 拱肋混凝土浇注的关键是保证钢骨架在浇注混凝土过程中的稳定性，需根据计算布置足够的横向连接系和横向风缆。
拱肋混凝土在浇注过程中，钢骨架会随浇注位置而发生轴线变形因此在施工过程中要严格控制骨架的变形，防止早期浇注砼开裂 调整时可采用水箱压载法 为适应钢骨架变形，避免混凝土开裂，应适当设置变形缝，待混凝土浇注完成后，采用高强度混凝土填缝四）横梁和吊杆安装 1.横梁 横梁一般采用预制安装施工方法 2.吊杆 一般采用钢绞线，钢管压浆保护73 预制安装施工法 桁架拱桥、刚架拱桥、箱形拱桥、桁架组合式拱桥、钢管混凝土拱桥普遍采用装配式施工方法 拱肋的分段预制时，分段点应在拱肋自重M最小的位置或附近L80m，分5段或7段） 一、缆索吊装 施工工序：预制拱肋和拱上结构构件运输拱肋分段安装利用扣索对分段拱肋临时固定吊装合拢段拱肋调整拱轴线位置主拱圈合拢拱上结构安装吊装要点 1.大跨径拱桥每段拱肋较长，重量大，为保证拱肋吊装安全，应尽量采用正吊、正落位、正扣，因此索塔的宽度与桥宽相一致 2.拱肋分段安装时，每段拱肋由扣索临时固定在扣索架上，此时需设置风缆 3.当拱肋跨度大于80米或横向稳定安全系数小于4时，应采用双基肋合拢成拱的方式 4.松索前校正轴线位置和标高符合设计要求 5.送索过程采用仪器观测各接头标高，防止发生不均匀变形导致拱肋失稳或开裂。
6.松索顺序：拱脚段扣索次段扣索起重索的顺序，按比例定长、对称、均匀松索 7.每次松索量宜小，各接头高称变化不宜超过1cm； 8.接头焊接后方可松索成拱二、桁架拱桥、刚架拱桥安装 安装工序： 桁架拱片预制（平卧预制） 构件运输安装合拢处理接头 安装横向连接系形成整体铺设微弯板或桥面板安装人行道挑梁和人行道板、栏杆等三 钢管混凝土拱桥 钢管混凝土拱桥具有吊装重量轻，安装方便，刚度大等优点，在大跨径钢筋混凝土拱桥施工中采用钢管混凝土作为拱圈施工的劲性骨架例420米万县长江大桥 (一)钢管混凝土构造特点 1.截面型式 钢管混凝土由于钢管的套箍作用，使混凝土处于三向受力状态，提高了混凝土的抗压强度和变形能力 单管截面，适用于小跨径拱桥； 双管哑铃形：适用于跨径小于150米以内； 桁架式截面型式 ：适用于跨径大于150米以内；,2.结构形式 （1）中承式肋拱桥 （2）下承式系杆拱桥 （3）上承式拱桥 （二）钢管拱肋制作 钢管材料一般采用A3钢和16Mn钢，钢管由钢板卷制成型，厚度1020mm管节长度120180cm 一般将半跨拱肋在混凝土地面上按1：1进行放样沿放样的拱肋轴线设置胎架，在大样上放出吊杆位置及段间接头位置和混凝土灌注孔位置。
三）拱肋安装和混凝土浇注 1.拱肋安装： 一般采用缆索吊装或转体施工 2.拱肋混凝土浇注 钢管拱肋内混凝土一般采用泵送顶升浇注法和吊斗浇捣法 泵送顶升浇注法在钢管拱肋拱脚位置安装一个带闸门的进料支管,直接与泵车的输送管相连,由泵车将混凝土连续不断自下而上灌入钢管拱肋,无需振捣 吊斗浇捣法在钢管顶部每隔4米开孔作为灌注孔和振捣孔,由吊斗灌入混凝土,采用振捣棒进行振捣 为保证混凝土密实性，一般掺入适量混凝土微膨胀剂 检测方法：钻孔检测或超声波检测四）中承式和下承式系杆施工 无水平推力的钢管混凝土拱桥均有系杆 下承式拱桥系杆预应力钢束锚固于拱脚，采用单跨型式 中承式拱桥系杆采用三跨型式，系杆预应力钢束锚固于拱脚端部拱肋上 中承式拱桥系杆采用两种型式： （1）大尺寸预应力混凝土梁，刚性系杆体系 （2）采用体外预应力钢束组成柔性系杆，PE套管保护五）钢管混凝土劲性骨架 钢管混凝土结构由于吊装重量轻，管内浇注混凝土后刚度大，强度高，变形小，普遍作为大跨径钢筋混凝土拱桥的施工劲性骨架 施工顺序： 劲性骨架的加工制作劲性骨架的安装（保证轴线位置准确） 劲性骨架。
