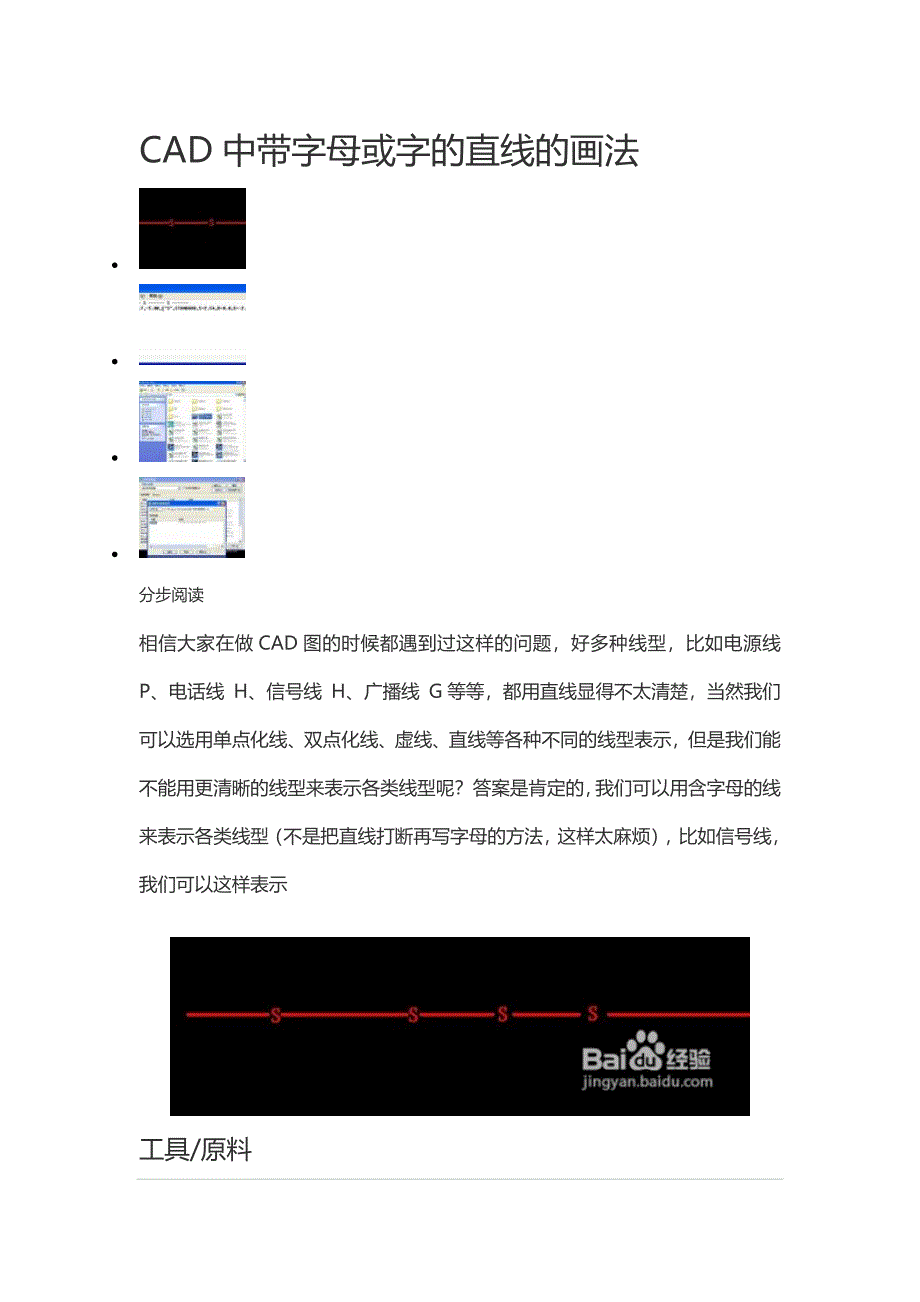

CAD中带字母或字的直线的画法· 1· 2· 3· 4分步阅读相信大家在做CAD图的时候都遇到过这样的问题，好多种线型，比如电源线 P、线 H、信号线 H、广播线 G等等，都用直线显得不太清楚，当然我们可以选用单点化线、双点化线、虚线、直线等各种不同的线型表示，但是我们能不能用更清晰的线型来表示各类线型呢？答案是肯定的，我们可以用含字母的线来表示各类线型（不是把直线打断再写字母的方法，这样太麻烦），比如信号线，我们可以这样表示工具/原料· AUTOcad2008软件· 记事本步骤/方法1. 我们以“信号线 S”为例：2. 新建一个“信号线.lin“文件打开记事本，编辑该文件输入如下内容：（拷贝粘贴即可）*信号线, ----S ---- S ----S ----A,12.7,-5.08,["S",STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27],-5.08然后保存文档将记事本文档后缀“txt”改成“lin”，即生成“信号线.lin“文件；3. 将“信号线.lin“文件复制到“AUTOcad2008软件”的安装目录下；4. 打开AutoCAD2008，点击菜单“格式”-->“线型”，会弹出一个对话框。
点击对话框上的“加载”按钮，会弹出对话框，点击“文件”加载刚才生成的“信号线.lin“文件（在AutoCAD2008安装目录下找）加载成功后，点击“信号线”，确定即可5. 5然后新建“图层”，选择刚才加载的“信号线”即可；6. 6按正常画图顺序绘图即可得到想要的线型END注意事项· 如果要加载“电源线 P”、“广播线 G”等等其他带字母的线型时，切记改｛*信号线, ----S----S----S----A,12.7,-5.08,["S",STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27],-5.08｝里面相应的部分，比如 :电源线 P,｛*电源线, ----P----P----P----A,12.7,-5.08,["P",STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27],-5.08｝要将“信号线”改为“电源线”，将所有粗体字母“S”改为"P"。
