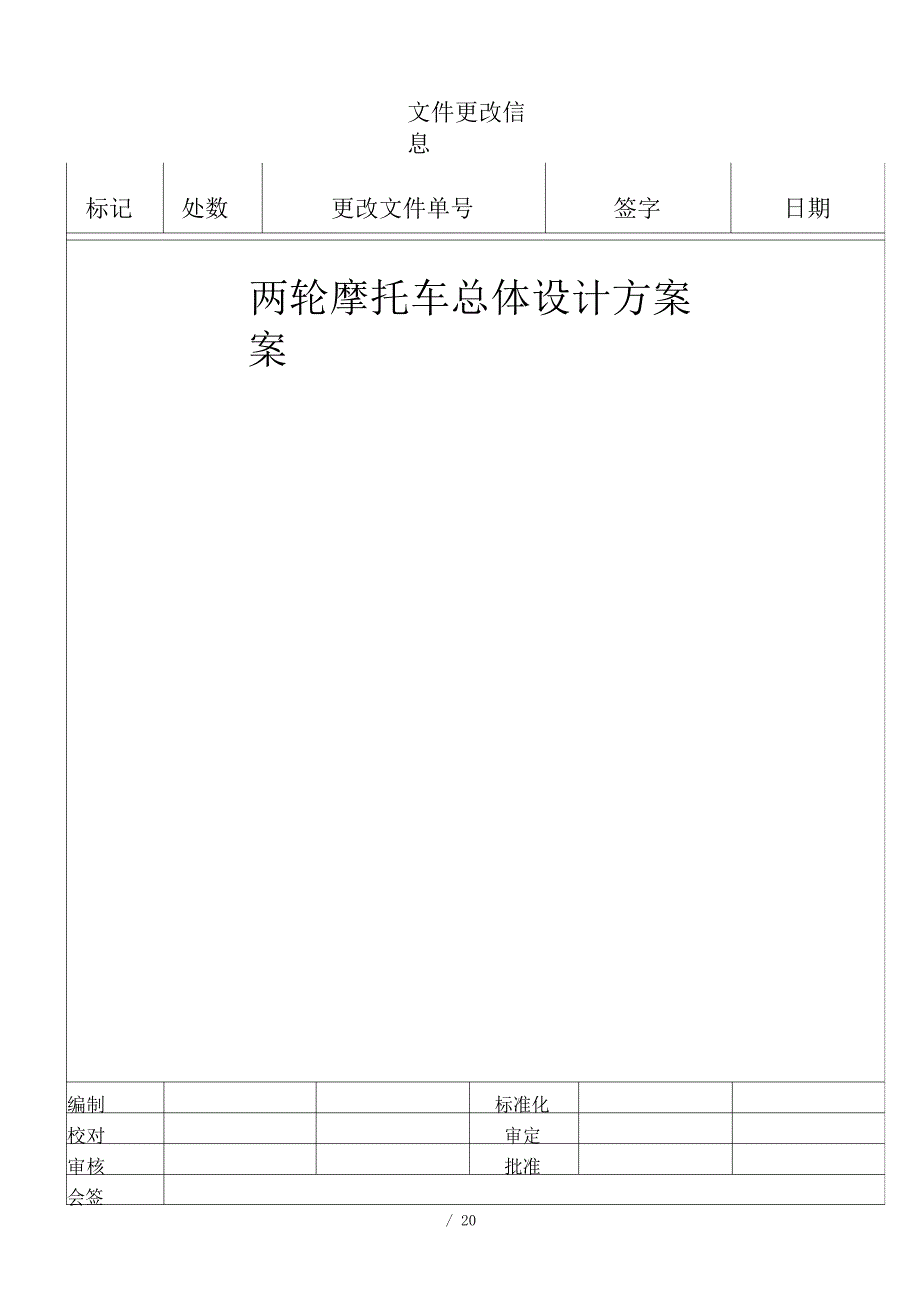

文件更改信息标记 处数 更改文件单号 签字 日期两轮摩托车总体设计方案案编制 标准化校对 审定审核 批准会签1 / 20名目一、工程概况1总体概况2市场定位3产品定位4二产品配置、标准要求1执行标准 〔 针对国内 出口等 〕2三质量标准〔操纵性,舒适性 振动,进气噪声,热害,、总体 参数消声器音质等〕1、发动机参数2、整车参数四、总体布置1、形式 / 位置2、总体布置图五、零部件设计 〔系统构造和性能〕1 发动机2 车架系统3 悬挂系统4 行走系统5 进排气系统6 制动系统7 操纵系统8 供油系统9 承载系统10 灯具系统11 仪表系统12 电器系统13 座垫系统14 橡塑系统15 标件系统六、原根底车型借用局部的问题应对方案— 工程概况1总体概况1.1 款式风格 :〔工程类型、风格等〕1.2 产品开发平台 :〔介绍工程平台状况〕2市场定位2.1 市场定位：〔工程在市场的定位目标〕3 产品定位〔产品在公司的产品序列中的定位低、中、高等，该产品上市后的定位状况〕4用户定位：〔使用人群、用户的主要用途、年龄阶段、性别等〕5产品配置〔主要配置、动力、的卖点、特点等〕5.1 发动机配置 :〔介绍发动机配置和优势〕5.2 整车配置：版本配置状态描述目标售价〔元〕标准版5.3 附件配置：〔可增加的配置、选装等〕 二 标准要求1 执行标准：〔国内 / 出口、 EC 等特别市场要求和认证要求〕国内： 国外：2 质量标准：产品定位〔高、中、低〕的质量品质要求作等级区分 A\B\C..〔操纵性 ,舒适性 振动, 进气噪声 , 热害, 消声器音质等〕2.1 、整车性能要求性能要求限值及评价最高车速整备质量加速行驶噪声起动性能， s起步加速 〔0m ～200m〕， s超越加速 [ 〔30±1〕km/h，0高m速～稳2定00性m]能， s排气音质最小离地间隙燃油蒸发排放排放性能整车震惊小操作性好舒适性好符合标准2.2 、整车振动加速度期望值小于下表中所列车速 km/h 加速度一档二档三档四档·五档〔 m/ s2 〕 测试部102030405060708090100120130位10左手把右手把左前脚蹬右前脚蹬左后脚蹬右后脚蹬左后扶手右后扶手座垫2.3 、外表处理：烤漆、电泳 +喷粉、镀军绿、镀铬等，明确等级要求〕1 、车架、平叉：2 、外观标件、轴、衬套等：3 、镀铬零部件：4 、零部件总成自带标件、轴、衬套等：5 、塑料件：6、铝合金件：2.4 、关重零部件的材料、工艺、配置〔状态、品牌或供给商〕要求 三 参数1 发动机参数1.1 型号及尺寸参数：■ 型号：■ 形式：■ 外形尺寸〔长×宽×高〕 mm× mm×mm：■ 净质量 kg:1.2 性能参数■ 最大功率及其相应转速 kW〔r/min ± 5%〕：■ 最大扭矩及其相应转速 N· m〔r/min ±5%〕：1.3 构造参数■ 气缸直径 mm：■ 活塞行程 mm：■ 气缸工作容积 ml ：■ 压缩比：■ 点火提前角上止点前 °〔 r/min 〕：■ 点火器类型：■ 点火方式：■ 进气方式：■ 配气相位： 燃油供油型式：1.4 传动装置 ■ 变速器型式：■ 离合器型式：■ 初級减速比：■ 各档位传动比一档二档三档四档五档六档■ 启动方式：■ 末级传动方式：■ 变档方式：1.5 配套附件■ 化油器型号、型式：■ 磁电机型号、型式及功率：■ 火花塞型号、型式：1.6 燃油与润滑油■ 汽油牌号：■ 润滑油牌号：2 整车参数1.1 尺寸参数■ 外廓尺寸〔长 mm×宽 mm×高■ 轴距 mm ：■ 最低离地间隙 mm ：■ 座垫高度■ 最小转弯圆直径 mm ：mm〕■ 转向角■ 前伸角°：■ 前伸距mm：■ 通过角°：■ 倾斜角°：■ 手把离地高度 :■ 手把到座垫距离：■ 座垫到前脚蹬距离：■ 脚蹬到手把距离：■ 前脚蹬离地高度 :■ 后脚蹬离地高度 :■ 前轮规格 :■ 后轮规格 :■ 区域市场特别要求1.2 质量参数■ 整车整备质量 kg ：■ 最大总质量 kg ：■ 最大有效载荷 kg ：■ 整车整备质量前轴荷安排 kg ：■ 整车整备质量后轴荷安排 kg ：1.3 容积参数■ 燃油箱容积 : 〔企划报告、标杆车型〕■ 水箱容积 : 〔发动机要求、标杆车型〕■ 外置机油箱容积 : 〔发动机要求、标杆车型〕■ 润滑油总容量： 〔发动机要求、标杆车型〕■ 置物箱容积 : 〔立项报告、标杆车型〕■ 尾箱容积 : 〔立项报告、标杆车型〕■ 菜蓝容积 : 〔立项报告、标杆车型〕■ 中货箱 : 〔立项报告、标杆车型〕■ 区域市场特别要求： 〔企划报告〕1. 4 性能参数■ 最高车速 km/h ：〔设计、参考标杆车型〕■ 最低稳定车速 km/h ：〔设计、参考标杆车型〕■ 起步加速 s : 〔设计、参考标杆车型〕■ 超越加速 s : 〔设计、参考标杆车型〕■ 启动性能 s ：〔设计、参考标杆车型〕■ 滑行距离 m ： 〔设计、参考标杆车型〕■ 爬坡力量 °： 〔设计、参考标杆车型〕■ 工况综合油耗 L/100km ： 〔设计、参考标杆车型〕■ 经济车速油耗 〔L/100km 〕 ：〔设计、参考标杆车型〕■ 加速噪声dB〔A〕 ：〔法规〕■ 定置噪声dB〔A〕 ：〔法规〕■ 区域市场特别要求： 〔企划报告〕■ 喇叭声级： 〔法规〕■ 怠速排放 CO ： 〔法规〕■ 怠速排放 HC ：〔法规〕□ 前轮制动力 N ：□ 后轮制动力 N ：□ 整车左右转向角°□ 锁止角度 ° ：□ 驻车性能侧翻坡度角 °撑杆驻车左倾■ 工况排放COg/km：〔法规〕■ 工况排放■ 工况排放NOXHCg/km g/km：：〔法规〕〔法规〕右倾停车架驻车左倾右倾前翻坡度角 °□ 前照灯发光强度 cd四 总体布置1形式/ 位置■ 发动机安装形式 : 〔发动机要求、标杆车型〕■ 供油型号、形式 : 〔发动机要求、立项报告、标杆车型〕■ 车架型式 ：〔立项报告、标杆车型〕■ 平叉形式 : 〔立项报告、标杆车型〕■ 方向柱形式 : 〔立项报告、标杆车型〕■ 前减震型式 ：〔立项报告、标杆车型〕■ 后减震型式 ：〔立项报告、标杆车型〕■ 前轮辋型式及规格 ：〔立项报告、标杆车型〕■ 后轮辋型式及规格 ：〔立项报告、标杆车型〕■ 缓冲体形式 : 〔立项报告、标杆车型〕■ 前轮胎形式及规格 ：〔立项报告、标杆车型〕□ 前轮胎气压 kPa ：■ 后轮胎形式及规格 ：〔立项报告、标杆车型〕□ 后轮胎气压 kPa ：■ 链条规格〔传动方式〕 : 〔立项报告、标杆车型〕■ 前制动器型式、方式及位置 ：〔标杆车型〕■ 后制动器型式、方式及位置： 〔标杆车型〕■ 后制动臂形式 : 〔标杆车型〕■ 手把管形式〔方向操纵型式〕 : 〔标杆车型〕■ 闸把形式： 〔标杆车型〕■ 空滤器形式： 〔标杆车型〕■ 排气消声器型式 ：〔标杆车型〕■ 主支架形式： 〔标杆车型〕■ 侧支架型式 ：〔标杆车型〕■ 前脚蹬形式： 〔标杆车型〕■ 后脚蹬形式： 〔标杆车型〕■ 电器件形式及位置： 〔标杆车型〕□ 仪表型式 ：□ 前照灯功率、电压 ：□ 尾灯功率、电压 ：□ 制动灯功率、电压 ：□ 转向灯功率、电压 ：□ 位置灯功率、电压 ：■ 蓄电池型号、规格及位置： 〔标杆车型〕■ 置物形式及位置 : 〔标杆车型〕■ 喇叭型式及位置 ：〔标杆车型〕■ 水箱形式及位置 : 〔标杆车型〕10 /□ 后视镜型式 ：2 总体布置图〔 CAD、数据图片、明确零部件位置、尺寸等布置状况〕五 零部件设计 〔系统构造和性能〕1 发动机◆发动机与车架安装尺寸：◆空滤器接口尺寸：◆消声器接口尺寸：◆主站架接口尺寸：◆减震器接口尺寸：◆吊架安装尺寸及性能：◆磁电机级数、沟通、直流、半波、全波：2 车架系统◆ 主体构造型式 :◆ 转向立管形式、材料、尺寸、角度：◆ 平叉管形式、材料、尺寸：◆ 主梁管形式、材料、尺寸：◆ 减震器支座形式、材料：◆ 发动机悬挂形式：◆ 尾架形式：◆ 托架形式：◆ 外表处理：◆ 区域市场特别要求◆ 重点、难点工艺分析：◆ 重量：◆ 总体性能 ：3 悬挂系统〔1〕方向柱◆ 上连接板形式、尺寸：◆ 下连接板形式、尺寸：◆ 立管形式、尺寸：◆ 区域市场特别要求◆ 外表处理：◆ 重量：2） 方向轴承◆功率、扭矩要求：3） 前减震器◆ 形式◆ 叉管直径：◆ 底筒直径：◆ 减震器形式：◆ 总长：◆ 区域市场特别要求◆ 外表处理：◆ 总体性能〔4〕后减震器◆ 后减震器形式：◆ 阻尼器形式：◆ 上下接口尺寸：◆ 安装后的角度：◆ 总长：◆ 区域市场特别要求◆ 外表处理：◆ 总体性能：4 行走系统（1） 计速器◆ 构造型式：◆ 传动比：（2） 缓冲体◆ 传动方式◆ 链盘齿数、连接方式、材料：◆ 缓冲材料及与后轮连接：◆ 外表处理：◆ 区域市场特别要求（3） 链条（4） 轮辋◆ 铝轮辐条数量：◆ 条轮辐条数量：◆ 轮轴孔直径：◆ 前碟刹安装孔数量、直径：◆ 前鼓刹腔直径：◆ 前后轮辋规格：◆ 区域市场特别要求◆ 外表处理：◆ 重量：◆ 工艺分析：。
