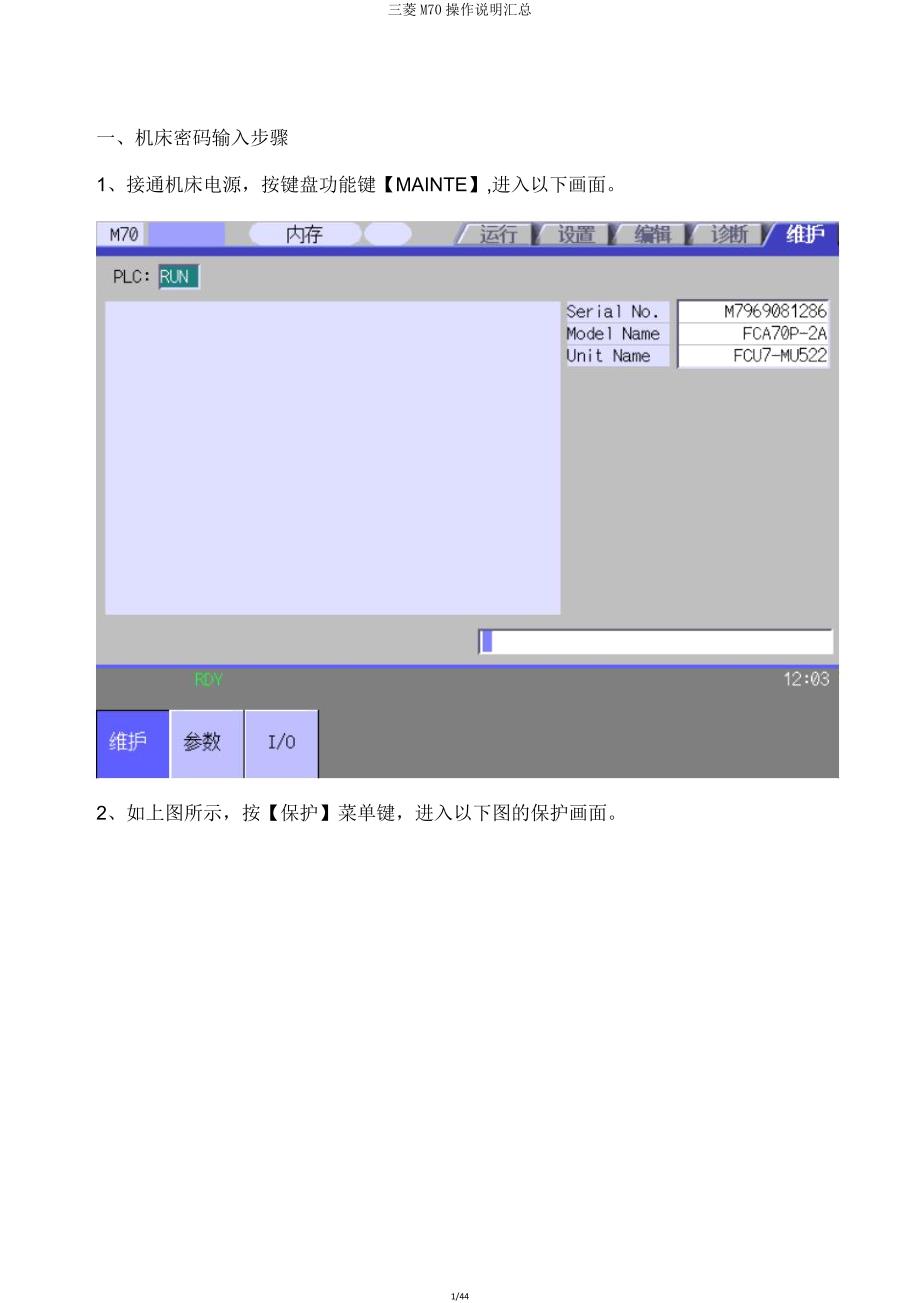

三菱M70操作说明汇总一、机床密码输入步骤1、接通机床电源，按键盘功能键【MAINTE】,进入以下画面2、如上图所示，按【保护】菜单键，进入以下图的保护画面/3、按【密码输入】软件，则提示要输入密码，此时在光标处输入“MPARA”并按键盘上【INPUT】键后，即完成了密码输入二、参数的找寻与更正1、按键盘功能键【MAINTE】,进入以下画面2、如上图所示，按【参数】软件，进入以下图所示的参数设置画面3、接上图，选择【参数编号】软键，找寻要更正的参数，并按键盘上的【INPUT】键参照以下图（以参数8001号为例）三、加工程序的缓存区更正步骤功能简介：自动运转（内存、储藏卡）运转时，可以停止程序段，对下一指令进行修正和改正别的在不发生错误时，可以不进行NC复位，直接对发生错误的程序段进行更正，尔后连续运转1、按操作面板上的单节执行键，使程序处于单节执行状态按键盘上的【MONITOR】键，并经过菜单扩展键找到以以下图所示的画面2、如上图所示，按【PRG更正】软件，进入缓存区修正界面，以以下图：3、将光标搬动到要更正的程序段，执行相应的修正，更正完成后按【INPUT】键即可4、确认程序更正无误后，则可以连续执行以下程序。
四、程序找寻操作步骤功能简介：利用程序找寻功能可以调用内存、串行设备和储藏卡中的加工程序1、在运转画面中按【找寻】软件键，进入以下找寻画面2、如上所示，选纲要执行找寻的装置（储藏器、串口或储藏卡）下面以储藏器找寻为例，按储藏器软件，出现储藏器内的程序，将光标搬动要执行的文件名上，按【INPUT】键，即完成对该程序的找寻五、程序再找寻操作功能简介：程序再找寻功能是因刀具破坏等原因暂时中断加工程序时，找寻到希望连续执行的加工程序段，从该程序段开始连续加工的功能1、在运转画面（按【MONITOR】后出现的画面），经过菜单翻页键找到如下所示画面2、如上图所示按【在找寻软件】，执行在找寻功能，以以下图3、经过文件设定找到需要执行在找寻功能的程序，按键盘上的【INPUT】键后，即找到了前一次结束前的程序段4、如上图所示，按【MSTB简历】软件，找寻相应的M、S、T码后，按【INPUT】软键确认即可5、找寻完成后，按【关闭】软件，关闭自动找寻功能6、恢复自动运转模式，执行循环启动六、创办程序步骤1、按键盘上【EDIT】软件，进入编写画面，以以下图所示2、如上图所示，按【编写】软件后，出现以下图所示画面。
3、选择需要创办程序的装置（储藏器或储藏卡），输入文件名并按【INPUT】键，出现以下图所示画面本例创办的文件名为8）4、如上所示，在光标处即可完成程序编写别的，要创办MDI程序时，则可以按上图中的【MDI】软件，进入MDI编写七、工件坐标设定步骤1、按键盘上的【SETUP】软件，进入以下图设置画面2、如上图所示，按菜单键【坐标系】，进入以下图所示工件坐标设定画面3、在以上画面可以输入相应工件坐标的值，也可以经过简单设定将当前机械地址坐标设定为工件坐标八、信号逼迫设定步骤1、按键盘上的【DIAGN】软件，进入以下图的诊断画面2、按【I/F诊断】菜单软件，进入以下图I/F诊断画面3、如上图，按模式输出软件，进入以下图模式输出状态4、输入需要逼迫的信号（以L100信号为例），输入“L100/1并”按【INPUT】，以以下图5、调试结束后必定将逼迫点除去，输入“L100/0，”并按【INPUT】键即可九、数据的输入输出步骤1、按键盘上的【MAINTE】键，进入以下图保护画面2、如上图所示，选择【I/O】菜单软件，进入以下图输入输出画面。
