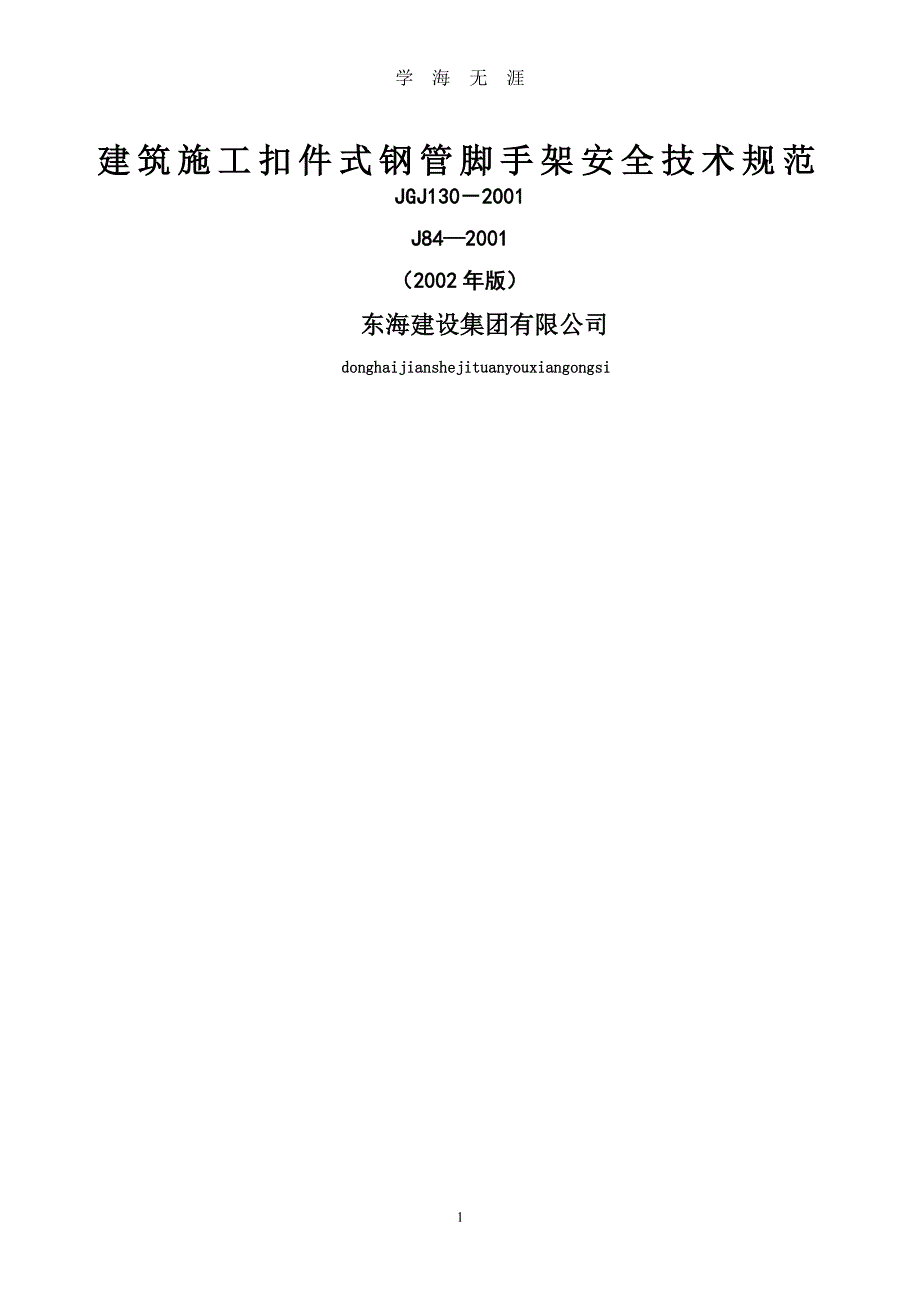

学 海 无 涯 1 建筑施工扣件式钢管脚手架安全技术规范建筑施工扣件式钢管脚手架安全技术规范 JGJ130JGJ13020012001 J84J8420012001 （（20022002 年版）年版） 东海建设集团有限东海建设集团有限公司公司 donghaijianshejituanyouxiangongsdonghaijianshejituanyouxiangongsi i 学 海 无 涯 1 1 1 总则总则 1.0.1 为在扣件式钢管脚手架设计与施工中贯彻执行国家的技术经济政策，做到技术先进、经济合 理、安全适用、确保质量，制定本规范 1.0.2 本规范适用于工业与民用建筑施工用落地式（底撑式）单、双排扣件式钢管脚手架的设计与 施工，以及水平混凝土结构工程施工中模板支架的设计与施工 1.0.4 扣件式钢管脚手架施工前，应根据本规范的规定编制施工组织设计 2 2 术语术语 2.1.3 双排脚手架（双排架） ：由内外两排立杆和水平杆等构成的脚手架 2.1.4 结构脚手架：用于砌筑和结构工程施工作业的脚手架 2.1.5 装修脚手架：用于装修工程施工作业的脚手架。
2.1.6 敞开式脚手架：仅设有作业层栏杆和挡脚板，无其它遮挡设施的脚手架 2.1.7 局部封闭脚手架：遮挡面积小于 30%的脚手架 2.1.8 半封闭脚手架：遮挡面积占 30%70%的脚手架 2.1.9 全封闭脚手架：沿脚手架外侧全长和全高封闭的脚手架 2.1.10 模板支架：用于支撑模板的、采用脚手架材料搭设的架子 2.1.11 开口型脚手架：沿建筑周边非交圈设置的脚手架 2.1.12 封闭型脚手架：沿建筑周边交圈设置的脚手架 2.1.13 扣件：采用螺栓紧固的扣接连接件 2.1.14 直角扣件：用于垂直交叉杆件间连接的扣件 2.1.15 旋转扣件：用于平行或斜交杆件间连接的扣件 2.1.16 对接扣件：用于杆件对接连接的扣件 2.1.17 防滑扣件：根据抗滑要求增设的非连接用途扣件 2.1.18 底座：设于立杆底部的垫座 2.1.19 固定底座：不能调节支垫高度的底座 2.1.20 可调底座：能够调节支垫高度的底座 2.1.21 垫板：设于底座下的支承板 2.1.22 立杆：脚手架中垂直于水平面的竖向杆件 2.1.23 外立杆：双排脚手架中离开墙体一侧的立杆，或单排架立杆 2.1.24 内立杆：双排脚手架中贴近墙体一侧的立杆。
2.1.25 角杆：位于脚手架转角处的立杆 2.1.26 双管立杆：两根并列紧靠的立杆 2.1.27 主立杆：双管立杆中直接承受顶部荷载的立杆 2.1.28 副立杆：双管立杆中分担主立杆荷载的立杆 2.1.30 纵向水平杆：沿脚手架纵向设置的水平杆 2.1.31 横向水平杆：沿脚手架横向设置的水平杆 2.1.32 扫地杆：贴近地面，连接立杆根部的水平杆 2.1.33 纵向扫地杆：沿脚手架纵向设置的扫地杆 2.1.34 横向扫地杆：沿脚手架横向设置的扫地杆 2.1.35 连墙件：连接脚手架与建筑物的构件 2.1.36 刚性连墙件：采用钢管、扣件或预埋件组成的连墙件 2.1.37 柔性连墙件：采用钢筋作拉筋构成的连墙件 2.1.38 连墙件间距：脚手架相邻连墙件之间的距离 2.1.41 横向斜撑：与双排脚手架内、外立杆或水平杆斜交呈之字形的斜杆 2.1.42 剪刀撑：在脚手架外侧面成对设置的交叉斜杆 2.1.43 抛撑：与脚手架外侧面斜交的杆件 2.1.44 脚手架高度：自立杆底座下皮至架顶栏杆上皮之间的垂直距离 2.1.45 脚手架长度：脚手架纵向两端立杆外皮间的水平距离 2.1.46 脚手架宽度：双排脚手架横向两侧立杆外皮之间的水平距离，单排脚手架为外立杆外皮至墙 面的距离。
2.1.47 立杆步距（步） ：上下水平杆轴线间的距离 2.1.48 立杆间距：脚手架相邻立杆之间的轴线距离 2.1.49 立杆纵距（跨） ：脚手架立杆的纵向间距 学 海 无 涯 2 2.1.50 立杆横距：脚手架立杆的横向间距，单排脚手架为外立杆轴线至墙面的距离 2.1.51 主节点：立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点 2.1.52 作业层：上人作业的脚手架铺板层 3 3 构构 配配 件件 3.1 钢管 3.1.2 脚手架钢管的尺寸应按表 3.1.2 采用 每根钢管的最大质量不应大于 25kg， 宜采用483.5 钢管 表表 3.1.23.1.2 脚手架钢管尺寸（脚手架钢管尺寸（mmmm）） 3.1.3 钢管的尺寸和表面质量应符合下列规定： 1 新、旧钢管的尺寸、表面质量和外形应分别符合本规范第 8.1.1、8.1.2 条的规定； 2 2 钢管上严禁打孔钢管上严禁打孔 3.23.2 扣扣 件件 3.2.2 脚手架采用的扣件，在螺栓拧紧扭力矩达 65Nm 时，不得发生破坏 3.3 3.3 脚手板脚手板 3.3.1 脚手板可采用钢、木、竹材料制作，每块质量不宜大于 30kg。
3.3.3 木脚手板应采用杉木或松木制作，其材质应符合现行国家标准木结构设计规范 （GBJ5）中 级材质的规定脚手板厚度不应小于 50mm，两端应各设直径为 4mm 的镀锌钢丝箍两道 3.3.4 竹脚手板宜采用由毛竹或楠竹制作的竹串片板、竹笆板 荷荷 载载 4.14.1 荷载分类荷载分类 4.1.1 作用于脚手架的荷载可分为永久荷载（恒荷载）与可变荷载（活荷载） 4.1.2 永久荷载（恒荷载）可分为： 1）脚手架结构自重，包括立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑和扣件等的自重； 2）构、配件自重，包括脚手板、栏杆、挡脚板、安全网等防护设施的自重 4.1.3 可变荷载（活荷载）可分为： 1）施工荷载，包括作业层上的人员、器具和材料的自重； 2）风荷载 4.24.2 荷载标准值荷载标准值 4.2.1 永久荷载标准值应符合下列规定： 2 冲压钢脚手板、木脚手板与竹串片脚手板自重标准值，应按表 4.2.11 采用； 表表 4.2.14.2.11 1 脚手板自重标准值脚手板自重标准值 3 栏杆与挡脚板自重标准值，应按表 4.2.12 采用 表表 4.2.14.2.12 2 栏杆、挡脚板自重标准值栏杆、挡脚板自重标准值 学 海 无 涯 3 4 脚手架上吊挂的安全设施（安全网、苇席、竹笆及帆布等）的荷载应按实际情况采用。
4.2.2 装修与结构脚手架作业层上的施工均布活荷载标准值，应按表 4.2.2 采用；其他用途脚手架 的施工均布活荷载标准值，应根据实际情况确定 表表 4.2.24.2.2 施工均布活荷载标准值施工均布活荷载标准值 注：斜道均布活荷载标准值不应低于 2kN/m 2 4.3 4.3 荷载效应组合荷载效应组合 表表 4.3.14.3.1 荷载效应组合荷载效应组合 5 5 设计计算设计计算 5.1 基本设计规定 5.1.1 脚手架的承载能力应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计可 只进行下列设计计算： 1）纵向、横向水平杆等受弯构件的强度和连接扣件抗滑承载力计算； 2）立杆的稳定性计算； 3）连墙件的强度、稳定性和连接强度的计算； 4）立杆地基承载力计算 5.1.2 计算构件的强度、稳定性与连接强度时，应采用荷载效应基本组合的设计值永久荷载分项 系数应取 1.2，可变荷载分项系数应取 1.4 5.1.5 50m 以下的常用敞开式单、双排脚手架，当采用本规范第 6.1.1 条规定的构造尺寸，且符合 本规范表 5.1.7 注、第 6 章构造规定时，其相应杆件可不再进行设计计算。
但连墙件、立杆地基承载力 等仍应根据实际荷载进行设计计算 5.1.7 扣件、底座的承载力设计值应按表 5.1.7 采用表表 5.1.75.1.7 扣件、底座的承载力设计值（扣件、底座的承载力设计值（kNkN）） （注：扣件螺栓拧紧扭力矩值不应小于 40Nm，且不应大于 65Nm） 5.5.4 对搭设在楼面上的脚手架，应对楼面承载力进行验算 6 6 构构 造造 要要 求求 6.1 常用脚手架设计尺寸 6.1.1 在符合本规范第 4.3.2 条规定时，常用敞开式单、双排脚手架结构的设计尺寸，宜按表 6.1.1 1、表 6.1.12 采用表表 6.1.16.1.11 1 常用敞常用敞开式双开式双排脚手排脚手架的设计尺架的设计尺寸（寸（m m）） 2.作业层横向水平杆间距，应按不大于 la/2 设置表表 6.1.16.1.12 2 常用敞开式单排脚手架的设计尺寸（常用敞开式单排脚手架的设计尺寸（m m）） 6.2 6.2 纵向水平杆、横向水平杆、脚手板纵向水平杆、横向水平杆、脚手板 6.2.1 纵向水平杆的构造应符合下列规定： 1 纵向水平杆宜设置在立杆内侧，其长度不宜小于 3 跨； 2 纵向水平杆接长宜采用对接扣件连接，也可采用搭接。
对、接、搭接应符合下列规定： 1）纵向不平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不 同步或不同跨两个相邻接头在水平方向错开的距离不应小于 500mm；各接头中心至最近主节点的距离不 宜大于纵距的 1/3（图 6.2.11） ； 2）搭接长度不应小于 1m，应等间距设置 3 个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆 杆端的距离不应小于 100mm； 学 海 无 涯 4 （a）接头不在同步内（立面） ； （b）接头不在同跨内（平面） 1立杆；2纵向水平杆；3横向水平杆 图图 6.2.16.2.11 1 纵向水平杆对接接头布置纵向水平杆对接接头布置 3）当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直 角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等 间距设置，间距不应大于 400mm（图 6.2.12） 1立杆；2纵向水平杆；3横向水平杆；4竹笆脚手板；5其它脚手板 图图 6.2.16.2.12 2 铺竹笆脚手板时纵向水平杆的构造铺竹笆脚手板时纵向水平杆的构造 6.2.2 横向水平杆的构造应符合下列规定： 1 1 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除； 2 作业层上非主节点处的横向不平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于 纵距的 1/2； 3 当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直 角扣件固定在纵向水平杆上。
4 使用竹笆脚手板时，双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上； 6.2.3 脚手板的设置应符合下列规定： 1 作业层脚手板应铺满、铺稳，离开墙面 120150mm； 2 冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上当脚手板长度小于 2m 时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻此三种脚手板的铺设 可采用对接平铺，亦可采用搭接铺设脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸 长应取 130150mm，两块脚手板外伸长度的和不应大于 300mm（图 6.2.3a） ；脚手板搭接铺设时，接头 必须支在横向水平杆上， 搭接长度应大于 200mm， 其伸出横向水平杆的长度不应小于 100mm （图 6.2.3b） 3 竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设， 且采用对接平铺， 四个角应用直径 1.2mm 的镀锌钢丝固定在纵向水平杆上 4 作业层端部脚手板探头长度应取 150mm，其板长两端均应与支承杆可靠地固定 （a）脚手板对接； （b）脚手板搭接 学 海 无 涯 5 6.3 6.3 立立 杆杆 6.3.1 每根立杆底部应设置。
