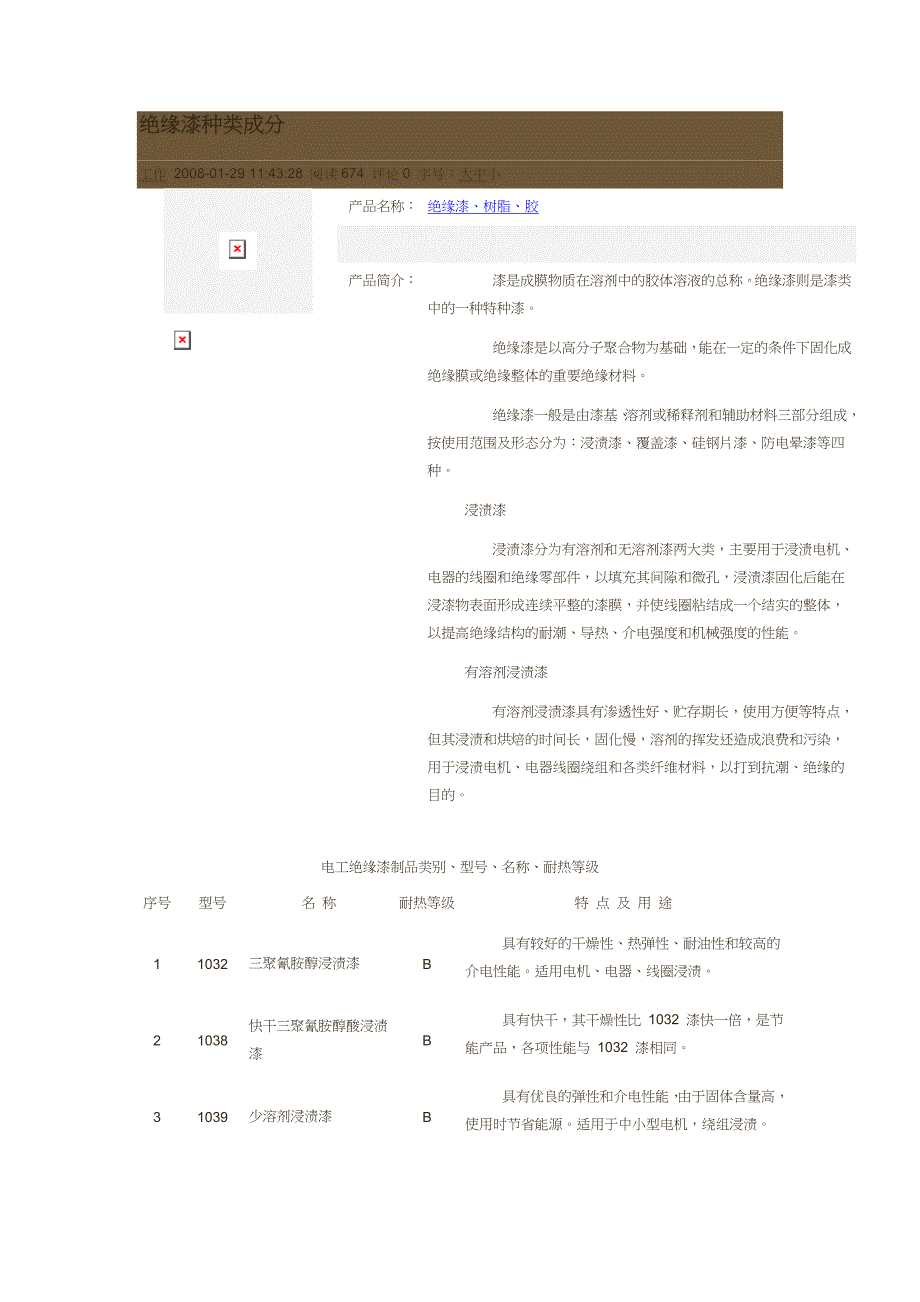

绝缘漆种类成分_第1页
1/14

绝缘漆种类成分工作 2008-01-29 11:43:28 阅读674 评论0 字号:大中小 产品名称:绝缘漆、树脂、胶产品简介:  漆是成膜物质在溶剂中的胶体溶液的总称绝缘漆则是漆类中的一种特种漆   绝缘漆是以高分子聚合物为基础,能在一定的条件下固化成绝缘膜或绝缘整体的重要绝缘材料   绝缘漆一般是由漆基、溶剂或稀释剂和辅助材料三部分组成,按使用范围及形态分为:浸渍漆、覆盖漆、硅钢片漆、防电晕漆等四种 浸渍漆   浸渍漆分为有溶剂和无溶剂漆两大类,主要用于浸渍电机、电器的线圈和绝缘零部件,以填充其间隙和微孔,浸渍漆固化后能在浸漆物表面形成连续平整的漆膜,并使线圈粘结成一个结实的整体,以提高绝缘结构的耐潮、导热、介电强度和机械强度的性能 有溶剂浸渍漆   有溶剂浸渍漆具有渗透性好、贮存期长,使用方便等特点,但其浸渍和烘焙的时间长,固化慢,溶剂的挥发还造成浪费和污染,用于浸渍电机、电器线圈绕组和各类纤维材料,以打到抗潮、绝缘的目的 电工绝缘漆制品类别、型号、名称、耐热等级 序号 型号 名 称 耐热等级特 点 及 用 途 11032 三聚氰胺醇浸渍漆 B 具有较好的干燥性、热弹性、耐油性和较高的介电性能。

适用电机、电器、线圈浸渍 2 1038 快干三聚氰胺醇酸浸渍漆 B 具有快干,其干燥性比 1032 漆快一倍,是节能产品,各项性能与 1032 漆相同 3 1039 少溶剂浸渍漆 B 具有优良的弹性和介电性能,由于固体含量高,使用时节省能源适用于中小型电机,绕组浸渍 4 1033 环氧酯浸渍漆 B 有较好的耐油性、热弹性和耐水性适用于防潮电机、电器线圈浸渍 5 1037 氨基醇酸浸渍漆 B 有良好的干透性、耐热性、耐油性和介电性能,特别是在温度湿热条件下绝缘电阻高适用于小型变压器线圈浸渍 6 1055 油改性聚酯浸渍漆 F 有良好的介电性和粘合力,贮存稳定,适用于浸渍电机和电器线圈,也可用于玻璃丝包线的粘合 7 1040 酚醛改性聚酯浸渍漆 F 有较好的防潮性,机械性能,厚层干燥性和热态粘结力适用于中小型低压电机线圈浸渍 8 1055A 快干油改性聚酯浸渍漆 F 有良好的介电性和粘结力,干燥时间短使用于浸渍电机和电器线圈及玻璃丝包线的粘合 9 1089 聚酯环氧快干漆 F 机电性能优良,具有快干(低温)晾干双重性能,施工方便,节省能源适用于电机,电器线圈的涂覆,浸渍用,也可用于玻璃丝包线的粘合。

10 1045 耐热聚酯浸渍漆 F 具有浸烘时间短,漆流易清理,热态下机械性能高,渗透性好适用于铁路牵引电机、定子、线圈及避雷器阀片涂层绝缘 11 1046 少溶剂环氧浸渍漆 B 、 F B 、 F 级通用,具有优良的机械性能,防潮性能,固化快适用于 B 、 F 级电机、电器绕组浸渍 12 1047 环氧快固化少溶剂浸渍漆 F 该漆具有粘度低、固体含量高,低温快干,贮存期行等优点具有优良的介电性能,渗透性而热性和机械强度,适用于大、中、小型高低压电机电器的浸渍绝缘处理 13 1051 二苯醚玻璃丝包线漆 H 该漆具有优良的电气性能,良好的附着力,防潮性,耐热性能优良固化时间短,漆膜光滑坚韧,柔性好,强度大,适用于亚胺膜,玻璃丝绕包复合电磁线的使用 14 1079 改性聚酯玻璃丝包线漆 H 是由耐热聚酯配以溶剂,固化剂而组成该漆具有优良的电气性能,良好的附着力,防潮性,固化时间短,漆膜坚韧,伸缩性好,适合于玻璃丝包线使用 有溶剂浸渍漆技术指标 (表一) 序号指标名称 单位 指 标 值 1032 1038 1039 1033 1037 1055 1040 1 外观 - 漆应溶解均匀,不应有浑浊物和杂质,漆膜应光滑 2 粘度 4# 粘度计 23 ± 2 ℃ S 40 ± 8 40 ± 8 18~22 45 ± 5 20~60 20~50 25~45 3 固体含量 % 50 ± 2 50 ± 3 70 ± 1 50 ± 2 50 ± 3 ≥ 45 40 ± 2 4 干燥时间 h ≤ 2 105 ± 2 ℃ ≤ 1 105 ± 2 ℃ - ≤ 2 120 ± 2 ℃ ≤ 1 105 ± 2 ℃ ≤ 3 - 5 厚层固化能力   - 不次于 SI , UI , I4.2 均可 80 ℃ 1h 150 ℃ 1h 不次于 SI , UI , I4.2 均可 不拉丝 120 ℃ /4h + 160 ℃ /16h 6 漆在敞口容器中的稳定性 - 粘度增长值不超过起始值的 4 倍 7 漆对漆包线的作用 - 铅笔硬度 ≥ H 铅笔硬度 ≥ H - 铅笔硬度 ≥ H - - ≥ H 8 弹性芯轴直径 3mm 不裂 h ≥ 30 155 ± 2 ℃ ≥ 30 155 ± 2 ℃ ≥ 96 150 ± 2 ℃ ≥ 25 150 ± 2 ℃ ≥ 30 150 ± 2 ℃ ≥ 50 180 ± 2 ℃ ≥ 30 180 ± 2 ℃ 9 粘合强度 N 10 电气强度 常态 热态 浸水 24h 后 受潮 24h 后 浸变压器油 2%NaOH5%H 2 SO 4 Mv/m ≥ 70 ≥ 30 130 ± 2 ℃ ≥ 60 ≥ 70 ≥ 30 130 ± 2 ℃ ≥ 60 ≥ 80 ≥ 30 130 ± 2 ℃ ≥ 40 ≥ 70 ≥ 30 130 ± 2 ℃ ≥ 60 ≥ 70 ≥ 30 130 ± 2 ℃ ≥ 50 ≥ 65 ≥ 35 155 ± 2 ℃   ≥ 50 ≥ 65 ≥ 35 155 ± 2 ℃   ≥ 50 11 体积电阻率 常态 热态 浸水 24h(20 ± 5 ℃ ) 后 浸水 7d(20 ± 5 ℃ ) 受潮 24h 后 M Ω /m ≥ 1 × 10 6 ≥ 1 × 10 1 130 ± 2 ℃ ≥ 1 × 10 2 ≥ 1 × 10 6 ≥ 1 × 10 1 130 ± 2 ℃ ≥ 1 × 10 2 ≥ 1 × 10 6  ≥ 1 × 10 4 ≥ 1 × 10 6 ≥ 1 × 10 2 130 ± 2 ℃ ≥ 1 × 10 2 ≥ 1 × 10 6  ≥ 1 × 10 4 ≥ 1 × 10 2 ≥ 1 × 10 6 ≥ 1 × 10 2 155 ± 2 ℃   ≥ 1 × 10 4 ≥ 1 × 10 6 ≥ 1 × 10 2 155 ± 2 ℃   ≥ 1 × 10 4 12 耐溶剂蒸气性(苯,丙酮,甲醇,乙烷,二硫化碳) - 漆层附着无变化,不剥离,起泡,滴流和发粘 ( 仅允许稍有发粘 ) 五种溶剂试验至少有两种通过 - 五种溶剂试验至少有两种通过 - - 13 酸值 Mgko h/g ≤ 10 - ≤ 6 ≤ 10 14 温度指数 - ≥ 130 ≥ 155 15 耐油 h - - - - ≥ 24 105 ± 2 ℃ ≥ 24 105 ± 有溶剂浸渍漆技术指标 (表二) 序号 指标名称 单位 指 标 值 1055A 1089 1045 1046 1047 1051 1079 1 外观 - 漆应溶解均匀,不应有浑浊物和杂质,漆膜应光滑 2 粘度 4# 粘度计 23 ± 2 ℃ S 40~8 22~38 40~8 20~50 20~45 30~80 30~70 3 固体含量 % ≥ 45 45~50 50 ± 2 70 ± 3 70~74 50 ± 5 50 ± 5 4 干燥时间h ≤ 50min ≤ 24 25 ± 2 ℃ - -  ≤ 1 200 ± 2 ℃ ≤ 1 200 ± 2 ℃ 5 厚层固化能力- - 不次于 SI , UI , I4.2 均可 不次于 SI , UI , I4.2 均可 不次于 SI , UI , I4.2 均可 SI , UI , I4.2 均可 不次于 SI , UI , I4.2 均可 不次于 SI , UI , I4.2 均可 6 漆在敞口容器中的稳定性 - 粘度增长值不超过起始值的 4 倍 7 漆对漆包线的作用 - - ≥ H - ≥ H - 铅笔硬度 ≥ H 铅笔硬度 ≥ H 8 弹性芯轴直径 3mm 不裂h ≥ 50 180 ± 2 ℃ - - - ≥ 48 ≥ 75 200 ± 2 ℃ ≥ 75 200 ± 2 ℃ 9 粘合强度 N ≥ 80 ≥ 100 ≥ 80 10 电气强度 常态 热态 浸水 24h 后 受潮 24h 后 浸变压器油 2%NaOH5%H 2 SO 4 Mv/m ≥ 65 ≥ 35 155 ± 2 ℃   ≥ 50 ≥ 70 ≥ 30 155 ± 2 ℃ ≥ 40 ≥ 70 ≥ 30 200 ± 2 ℃ ≥ 60 ≥ 60 ≥ 80 ≥ 40 155 ± 2 ℃ ≥ 60  ≥ 20≥ 60 ≥ 30 200 ± 2 ℃ ≥ 30 ≥ 60 ≥ 30 200 ± 2 ℃ ≥ 50 11 体积电阻率 常态 热态 浸水 24h(20 ± 5 ℃ ) 后 浸水 7d(20 ± 5 ℃ ) 受潮 24h 后 M Ω /m ≥ 1 × 10 6 ≥ 1 × 10 2 155 ± 2 ℃   ≥ 1 × 10 4 ≥ 1 × 10 5 ≥ 1 × 10 1 155 ± 2 ℃ ≥ 1 × 10 2 ≥ 1 × 10 6 ≥ 1 × 10 3 200 ± 3 ℃ ≥ 1 × 10 1 ≥ 1 × 10 6 ≥ 1 × 10 2 155 ± 2 ℃ ≥ 1 × 10 4 ≥ 1 × 10 6 ≥ 1 × 10 2 155 ± 3 ℃ ≥ 1 × 10 4 ≥ 1 × 10 6 ≥ 1 × 10 3 200 ± 2 ℃ ≥ 1 × 10 1 ≥ 1 × 10 6 ≥ 1 × 10 3 200 ± 2 ℃ ≥ 1 × 10 4 12 耐溶剂蒸气性(苯,丙酮,甲醇,乙烷,二硫化碳)。
