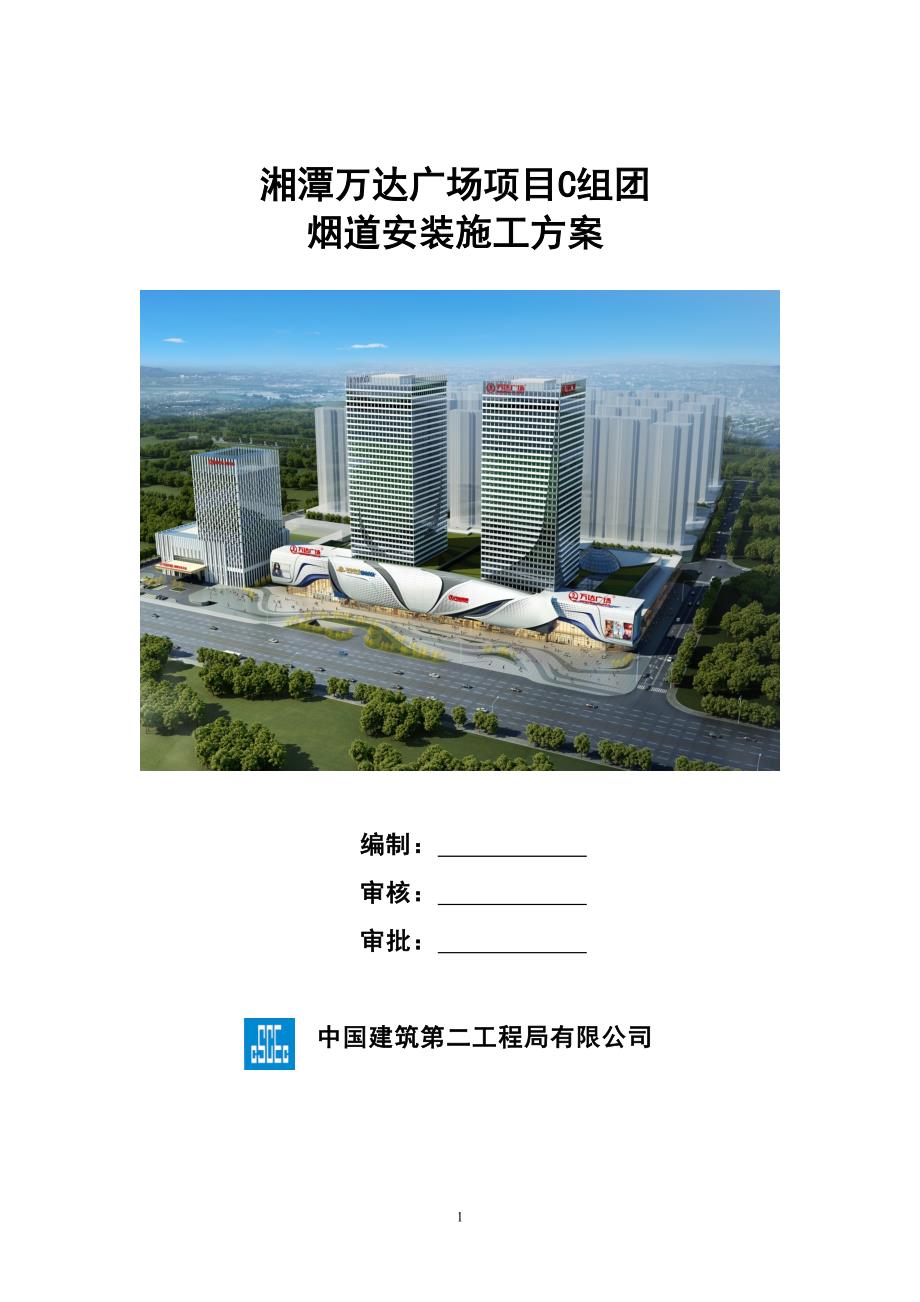

湘潭万达广场项目 C组团烟道安装施工方案湘潭万达广场项目C组团烟道安装施工方案编制： 审核： 审批： 中国建筑第二工程局有限公司 目 录一、编制依据 3二、工程概况 3三、施工准备 4四、施工工艺 4五、质量要求 8六、成品保护 9七、安全文明施工 9湘潭万达广场项目C组团烟道安装施工方案一、编制依据1、《建筑施工安全检查标准》（JGJ59-2011）2、《建筑工程施工质量统一验收标准》（GB50300-2013）3、《建筑施工手册》（第四版）4、《通风与空调工程施工质量验收规范》（GBGB50243-2012）5、《住宅排气道图集》（湘2010J906）6、《湘潭万达广场C组团施工图纸》二、工程概况1.基本概况湘潭万达广场项目位于湖南省湘潭市岳塘区芙蓉路南、晓塘路北、万达东路、万达西路之间占地面积256亩，总建筑面积为88.6万平方米，其中地上面积为71.9万平方米，地下16.7万平方米由购物中心、酒店、住宅、室外商业街、商铺组成。
其中C组团为4栋住宅和2层商铺组成，住宅高度均为100米左右 2、建筑、结构概况结构形式：框架剪力墙结构；建筑层数：最高34层；住宅标准层层高：2.9米；排烟气道选用：图集07J916-1，其楼板预留洞450×550,烟道截面尺寸为400mm×500mm；三、 施工准备 施工准备及计划安排：1、安装机具准备：电钻、钢筋、线垂、沥青油膏、锤子、凿子、梯子、模板、木枋、钉子、铁丝等2、主体结构施工完毕，楼地面、墙面等装饰装修施工前进行3、出屋面烟气道安装在屋面施工防水层之前进行4、预留洞口位置、方向、尺寸正确5、施工放线完成6、安装队伍经过培训合格，安装前进行技术质量交底，货物运抵现场并经项目验收合格后开始安装7、施工计划安排：按设计要求，选用合格的成品排气道进行安装，排气道安装在二次围护结构完成后，在抹灰工程施工前从下往上顺序逐层进行安装固定工作人员暂计划每组6人次进行安装施工作业人员安排以满足施工现场施工进度要求为准四、施工工艺1、工艺流程及主要施工方法：工艺流程：排气道洞口尺寸位置校正及清理→首层砂浆找平→弹线→首层排气道就位→复核标高和校正排气道垂直度→预留洞缝隙吊模板→预留洞缝隙浇筑砼→接口处涂抹建筑胶→防火止逆阀安装→上层排气道就位→烟气道面抹灰→检查验收。
2、操作要点及质量保证措施：1）、检查预留洞尺寸：对照施工图纸逐层逐个检查预留洞尺寸、方向是否正确，如有不正确应及时通知有关人员进行修正2）、安装防火阀和止逆阀：在烟道开孔处安装防火止逆阀，其与烟道连接处加装垫片，保证平整、密封、不漏气检查楼板预留孔位置与烟道的开孔方向3）、自底层逐层向上安装，保证烟道、排气道的垂直4）、就位、调整、固定：首层安装时直接固定在首层楼地面上烟道就位时应对准中心线，周边用木楔固定，挂线校直，每层烟气道应保持垂直，最大允许偏差为±10mm就位正确无误后，检查上下两个烟气道接头处的缝隙，上下烟道接合面满涂建筑胶（108胶或其它建筑胶）与水泥0.6：1的胶浆根据工程实际情况，每层做一次承托处理：处理工作可采用Φ10的钢筋（刷防锈漆，沿烟道长度方向配置2根）一头插入墙体50mm（用电锤打眼，深度6cm，将孔眼清理干净，并填塞加胶的水泥浆），把两根Ф10圆钢置于烟道顶，（钢筋在承托烟道前，应先在上层烟道下口距烟道外壁30mm处加工深度10mm凹口，使上下烟道接口紧密吻合）见下图然后安放、调正、固定上层烟道为防止杂物掉入管道内，管口应采取遮盖措施；出层面排烟气道的安装应在屋面保温隔热层、防水层施工前进行。
5）、预留洞缝隙吊模板、浇筑砼：预留洞缝隙支设模板，模板要与顶板底面平齐，浇筑C20细石混凝土（加膨胀剂）并捣密实，配比计量要准确3、顶层烟道出屋面节点详图如下：出屋面风帽靠墙节点详图3.1本工程选用排气风帽出风口选用YB-3型盖板，风帽底座接口选用KB-3型钢板圈，固定角钢尺寸45×75×103.2风帽安装：用M10水泥砂浆将风帽口盖板平置于风帽底座上，应注意盖板中心线与烟道中心线一致，将无动力排气风帽接口钢板圈，对准盖板预留孔，用膨胀螺栓与盖板固定，并在连接处用沥青油膏封口，做防渗处理，再将无动力风帽套在接口钢板圈上用铝铆钉铆固3.3止逆阀安装：本工程采用D型防火止逆阀，止逆阀、止逆接口及其安装底板均为成品，阀体阻力系数为1.6，厨房止逆阀安装高度为：止逆阀中心距上层楼板底120mm.安装详图如下：五、 质量要求：1、排气道内外表面应光滑平直，不得有凸凹不平，麻面、裂缝、拐角应做成圆角，端边应平整无飞边2、排气道两端部平面应方正，截面对角线误差≤3㎜，壁厚误差≤±2㎜，侧向弯边误差≤4㎜，长度误差≤4㎜，不得有扭曲现象 3、排气道安装过程中，防止杂物掉管道内，管口应采取遮盖4、出平屋面烟气道，风口底距屋面板大于600mm。
六、成品保护 1、在搬运和安装时应轻抬轻放，不得碰撞、敲击、并不得在管道上行走，或堆放其他物品 2、排气管道严禁锤击管壁七、安全文明施工1、所有参加施工作业的人员必须严格遵守《安全纪律》、《安全十不准》、《安全十大禁令》等安全纪律与制度以及《生产工人安全职责》，树立牢固的安全思想 新工人进入现场前要做好三级安全教育，必须戴安全帽现场内严禁吸烟2、所有施工作业人员都必须熟悉本工种安全操作规程，并严格按操作规程作业 3、遇有不安全因素或完全保护措施时应撤离现场，并立即上报 4 、材料堆码整齐有秩，保持现场整洁5、施工时要求做到工完场清，每天下班前要检查和清理施工场地，保持现场整洁美观，做到文明施工配电室安全技术交底工程名称：施工单位建设单位分项工程名称作业部位交底部门交底人施工期限年 月 日 至 年 月 日接受交底班组或员工签名：交底内容：1配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌停送电必须由专人负责2配电室布置应符合下列要求：（1）配电室围栏上端与其正上方带电部分的净距不小于0.075m：（2）配电室的顶棚与地面的距离不低于3m。
3）配电室内的裸母线与地面垂直距离小于2.5m时，采用遮栏隔离，遮栏下面通道的高度不小于1.9m：（4）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m：（5）配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准，其涂色符合下表规定6）配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m7）配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；母线涂色相别颜色垂直排列水平排列引下排列L1(A)黄上后左L2(B)绿中中中L3(C)红下前右N淡蓝———（8）配电装置的上端距顶棚不小于0.5m：（9）配电室的门向外开，并配锁10）配电柜侧面的维护通道宽度不小于1m11）配电室的照明分别设置正常照明和事故照明12）配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离3、配电柜应装设电度表，并应装设电流、电压表电流表与计费电度表不得共用一组电流互感器4配电室和控制室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。
5配电柜应装设电源隔离开关及短路、过载、漏电保护电器电源隔离开关分断时应有明显可见分断点6配电室应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方7、配电柜应编号，并应有用途标记8成列的配电柜和控制柜两端应与重复接地线及保护零线做电气连接9配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物补充作业指导内容：5中国建筑第二工程局有限公司CHINA CONSTRUCTION SECOND ENGINEERING BUREAUS CO.LTD.。
