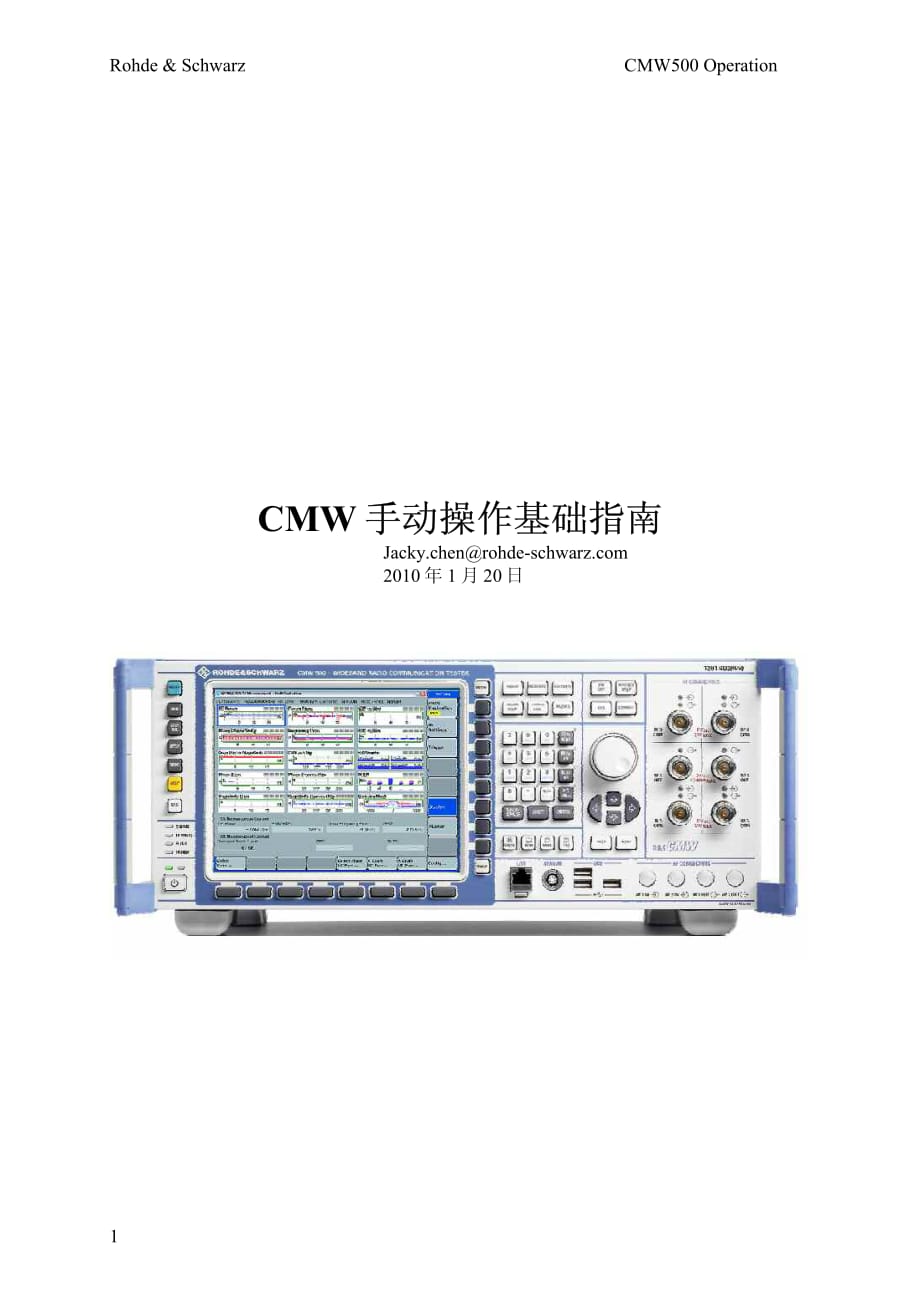

Rohde & Schwarz CMW500 Operation 1 CMW 手动操作基础指南手动操作基础指南 Jacky.chen@rohde- 2010 年 1月 20日 Rohde & Schwarz CMW500 Operation 2 按钮介绍（包含快捷键，以配合需要外接键盘的无屏仪表）按钮介绍（包含快捷键，以配合需要外接键盘的无屏仪表） ● RESETRESET 复位键； ● INFOINFO打开仪表状态； ● SAVE RCLSAVE RCL 存储、调用仪表设置文件； ● SETUPSETUP 仪表设置，包括仪表软硬件配置，仪表自检，IP地址， GPIB地址等； ● PRINTPRINT 打印图片； ● HELPHELP 帮助； ● SYSSYS 切换 Windows XP 操作系统与 CMW1.0（仪表测试界面） ● ERROR:ERROR: 仪表状态，若显示红色，则需要重启仪表或自检仪表 ● REMOTE:REMOTE: 远程控制标识灯. ● BUSY:BUSY: 仪表当前测试状态. ● READY:READY: 仪器空闲，可以开始执行测试 MENU 为未来扩展用 TASKS:测试任务栏显示 ● DEVICE – 选择单台仪表和双仪表，仅双通道时有效； ● MEASUREMEASURE –打开测试选择界面. ● FAVORITE – 未来扩展用 ● BLOCK VIEW –未来扩展用 ● SIGNAL GENSIGNAL GEN – 打开信号源或基站模拟器选择界面。
● WIZARD –未来扩展用 ● ON/OFF – 打开或关闭信号源或分析仪 ● RESTART / STOP – 重测试或停止 ● ESC – 退出当前界面. ● CONTEXT –未来扩展用. Rohde & Schwarz CMW500 Operation 3 ● CLOSE – 关闭当前窗口. ● MIN – 最小化. ● MAX –未来扩展用 ● TILE –未来扩展用 输入数字、字母小键盘 退格键. 未来扩展用（可在仪表软件备份时作为选择键使用，CMW500 开 机） 输入确定键 方向键和旋钮 Rohde & Schwarz CMW500 Operation 4 对于无屏仪表，可外接键盘，以对应相应的按键 Rohde & Schwarz CMW500 Operation 5 如何测试一个信号如何测试一个信号 连接到R&S CMW500，选择COM端口，而不要选择OUT端口 连接好以后，开始设置仪表（可用鼠标操作） 1. 选择选择 xxx Multi evaluation（尾数表示通道，左边为（尾数表示通道，左边为 1，右边为，右边为 2）） xxx 代表你所要测试的信号类型（如 LTE/WCDMA/GSM 等）； 按前面板上方－中的MEASURE按键，可以看到以下界 面，将xxx Multi evaluation勾上； 注意：注意：选上后，屏幕下方回显示相对应的任务栏。
可以按下方对应的按键进入测试界 面，任何时候需要调用任务栏，可按屏幕右边的“TASK”按键 2. 测试参数配置测试参数配置 以LTE测试为例：进入测试界面后，如图所示； •Error Vector Magnitude (vs symbol and vs subcarrier) •Magnitude Error •Phase Error Rohde & Schwarz CMW500 Operation 6 •Inband Emissions •Spectrum Flatness •Spectrum Emission Mask •ACLR •I/Q Constellation Diagram •Most important results of detailed view “TX Measurement“ 接下来就要对测试基本的参数进行配置了 一些基本的参数（可以按Config…按键，也可以按RF Settings的快捷方式，此处与 CMU200类似），按Config…按键后可以看到下图，按照下图，对仪表配置： 1．Duplex mode:选择FDD 或者TDD模式； 2．Scenario: 非信令时一般为默认如图中所示； 3．测试通道：对应于下图中的RF Routing； 4．线损设置：对应于下图中的External Attenuation (Input)； 5．测试频带和频点（信道号）：对应于图中的Band-Channel； 6．期望功率和公差：对应于图中的Expected Nominal Power与 User Margin； 注：Expected Nominal Power与 User Margin的和相当于CMU200的Level Max； 将 Multi Evaluation 设置为 ON后就可以进行测试了。
Modulation Spectrum Power Rohde & Schwarz CMW500 Operation 7 测试界面如下： 请留意，该按钮上会提示同步或触发状态，按其调整仪表设置 Rohde & Schwarz CMW500 Operation 8 3. 如何利用波形文件产生下行信号如何利用波形文件产生下行信号(ARB 模式模式) 按前面板上方－中的SIGNAL GEN按键，可以看到以下界 面，将Generator勾上（注意选择FDD模式）； 选上后，屏幕下方回显示相对应的任务栏可以按下方对应的按键进入测试界面，任 何时候需要调用任务栏，可按屏幕右边的“TASK”按键，进入以下界面 Rohde & Schwarz CMW500 Operation 9 同理： 选择“Baseband Mode”为“ARB”； 测试通道：Routing； 线损设置：对应于图中的External Attenuation (Output)； 测试频点：Frequency； 按屏幕右边的 ARB，屏幕下方显示一个 ARB文件选择，选择你需要播放的文 件，将 GPRF Generator 设置为“ON”，即可发送下行的 LTE信号，用于测试 DUT接 收机。
