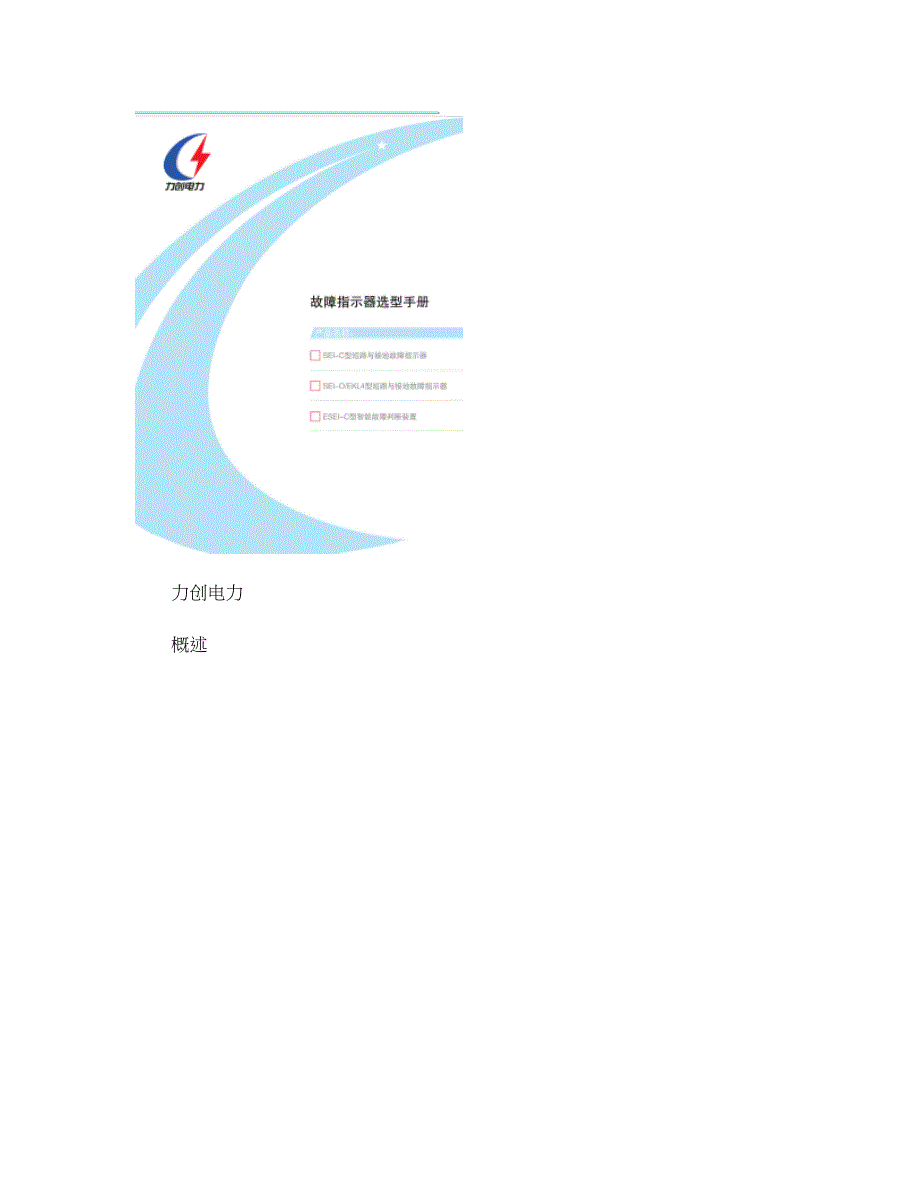

力创电力概述 SEI-C 型短路与接地故障指示器是用于检测电力系统短路及接地故障的装置在馈线各分支上运行,如果发生短路或接地故障,故障电流路径上的指示器报警,维护人员根据报警信号能迅速查找并隔离发生故障的区段,恢复无故障区段的供电,大大节约了工作量,减少了停电时间和停电范围该型短路与接地故障指示器采用电流互感器作为采样单元,检测准确度高如果同时还需要测量电流值,可以把电流表串联于电流回路中(此时选用SEI-C-I 型,配容量较大的LCZK 系列电流互感器,可带电流表,无需再配置测量电流互感器,具有二合一功能SEI-C 型结构与组成1、面板型检测装置1只采集和处理电流信号,判断故障故障电流整定值和自动复位时间在面板装置内设定1短路故障指示灯3个2接地故障指示灯1个3电池电压低指示灯1个4电路自检按钮1个5电池更换端盖1个2、卡式电流互感器(CT3只卡式CT 用于采集故障电流信号和工作电源3、导线(标准线长1.8米是卡式CT 和指示装置之间的连接线指示面板开孔尺寸:92(+0.5mm×44(+0.5mm 型号含义S E I — C— I可带电流指示表CT 型指示器接地故障短路故障SEI-C 型短路与接地故障指示器1短路故障指标电池更换端盖接地故障指标电池电压低报警自检/复位产品特点 指示仪表安装尺寸接线原理图电流互感器代替传统的传感器检测短路故障电流,具有良好的线性度,故障电流设定范围大,并且准确可靠。
零序电流互感器代替传统的零序传感器可检测到很小的接地故障电流,适合单相接地电流的检测(可选电流互感器直接卡在电缆上,指示仪表卡在面板上,安装时不需要任何工具,简便快捷电流互感器提供正常工作电源,后备锂电池处于热备用状态,寿命长,免维护后备锂电池仅用于报警指示,在指示仪表的前面板上有电池端盖,更换非常方便独特推出SEI-C-I 型短路与接地故障指示器配置LCZK 型卡式CT,可带电流表●●●●●●技术参数短路电流启动定值:>40A,可设定短路电流启动时间:T ≥0.06S 卡式CT 最大耐受电流:20kA,3S 电流测量精度等级:0.5级远传接点容量:230VAC,5A 电池更换时间:10年卡式CT 适合电缆:35~400mm 2自动复位时间:可设定,出厂默认4小时 选型手册2964842.57944+0.593+0.57191.5 力创电力 型号含义工作原理短路故障以检测线路相电流越限作为判断依据,接地故障以检测线路零序电流越限作为判断依据,均通过指示仪表上的指示灯显示指示仪表安装在配电柜的前面板上,接地或短路传感器安装在导流母排或电缆上,传感器与指示仪表通过光纤连接指示仪表上的接地指示灯亮,表明发生单相接地故障;指示仪表上的短路指示灯亮,表明发生了相间短路故障。
概述SEI-O 型短路与接地故障指示器主要用于电力系统各种环网柜、电缆分支箱及高压开关柜中,能准确可靠的检测电网发生故障的区段和故障类型,是提高配电网运行水平和事故处理效率的最佳产品之一其设计采用单片机控制、电磁感应、光电转化及信号光纤传输等技术,使故障报警具有高准确度和强抗干扰能力产品特点组成短路故障传感器 3只接地故障传感器 1只指示仪表 1只光纤4*1.8米SEI-O/EKL4型短路与接地故障指示器光纤型指示器接地故障短路故障低功耗设计,电池寿命大于10年,灯闪大于1000小时设有故障远传端口,适合配网自动化结构采用锁扣卡装设计,整机装卸简单方便在指示仪表前面板上有电池端盖,电池更换非常方便传感器与指示仪表之间全部由光纤连接传输,具有强抗干扰能力●●●●●S E I — O3接线原理图指示仪表安装尺寸技术参数短路动作电流:150A ~1500A,出厂默认1000A; 或现场可调(此功能需定做短路电流启动时间:≥0.05s 接地故障动作电流:10A ~200A 精确度:±10%环境温度:-25℃~+60℃指示仪表复位时间延时:0.5~40h 可设定,出厂默认4h ; 或现场可调(此功能需定做。
功率:待机状态:0.01mA 指示状态:0.50mA 电源提供:锂电池3.6V;远程指示:最大230VAC/50W ~150W 传感器尺寸:(W ﹡H ﹡D短路传感器:40﹡43﹡26mm 接地故障传感器:40﹡43﹡ 26mm选型手册4964842.57944+0.593+0.5711591.5北京恒源力创电力技术有限公司 力创电力 BEIJING HYLC ELECTRIC POWER TECHNOLOGY CO.,LTD. ESEI-C 型智能故障判断装置 概述 ESEI-C 型智能故障判断装置用于电力系统中各 种环网柜，电缆分支箱及开闭器中能准确可靠的检 测电网发生故障的区段和故障类型，并能将故障信息 通过现场数据传输终端（DTU）上传电网正常运行 时可以指示线路电流， 采用电流互感器作为采样单元， 采用电流互感器作为装置的工作电源装置内有储能 元件，采用先进的低功耗处理芯片，整机功率耗小， 正常工作时电流互感器提供电源，报警状态下储能元 件提供电源 型号含义 ESEI— C CT 型 指示器 接地故障 短路故障 智能 ESEI-C 型结构与组成 1、 面板型测量检测装置 1 只 采集和处理电流信号，指示电流，判断故障。
故障电流整定值与自动复位时间在面板前部设定 1 短路故障指示灯 1 个 2 接地故障指示灯 1 个 3 电路自检 / 复位按钮 1 个 2、卡式电流互感器（CT）4 只 3 只用于采集电流信号，1 只用于工作电源 3、导线（标准线长 1.8 米） 是卡式 CT 和指示装置之间的连接线 指示面板开孔尺寸：92（+0.5）mm×44（+0.5）mm 产品功能特点 ● ● ● ● ● 相间短路故障指示 单相接地故障指示 负荷电流指示（测量作用） 专用电流互感器替代普通传感器检测电流 电流互感器提供工作电源，指示器内有储能元件， 在报警状态可提供电源 4 小时 指示器前面板， 设有短路报警电流， 接地报警电流， 故障指示延时（自动复位时间），设定拨码开关 485 通讯接口报警时将故障信号传到现场终端，由 现场终端传到远方（此功能可选） ● ● 5 开创精神为本 持续的创新和改进 技术参数 短路电流启动值：200A、400A、600A、800A 现场可调（其它值可定做） 短路电流启动时间：T ≥ 0.06S 接地电流启动值：20A、40A、60A、80A 现场可调 （其它值可定做） 自动复位时间：2 小时、4 小时、8 小时、16 小时。
远传接点容量：230VAC、3A 待机电流≤ 0.5uA 报警指示电流﹤ 50uA 接线原理图 指示仪表安装尺寸 96 91.5 71 79 42.5 48 93+0.5 15 44+0.5 选型手册 6 北京恒源力创电力技术有限公司 力创电力 BEIJING HYLC ELECTRIC POWER TECHNOLOGY CO.,LTD. 北京恒源力创电力技术有限公司 力创电力 BEIJING HYLC ELECTRIC POWER TECHNOLOGY CO.,LTD. 地址：北京市昌平区七里渠工业园南区 6 号 邮编：102200 ：010-******** 51646502 ：010-******** 技术支持：139******** E-mail：lcdl@ 上海办事处 地址：上海市闵行区腾冲路 50 弄 3 号 402 室 邮编：201100 / ：021-******** 广州办事处 地址：广州市白云区新市街道办堂乐路 13 号 3 栋 305 室 邮编：510000 / ：020-******** 版权所有，禁止不当使用 本公司保留对该资料之解释及修改权。
