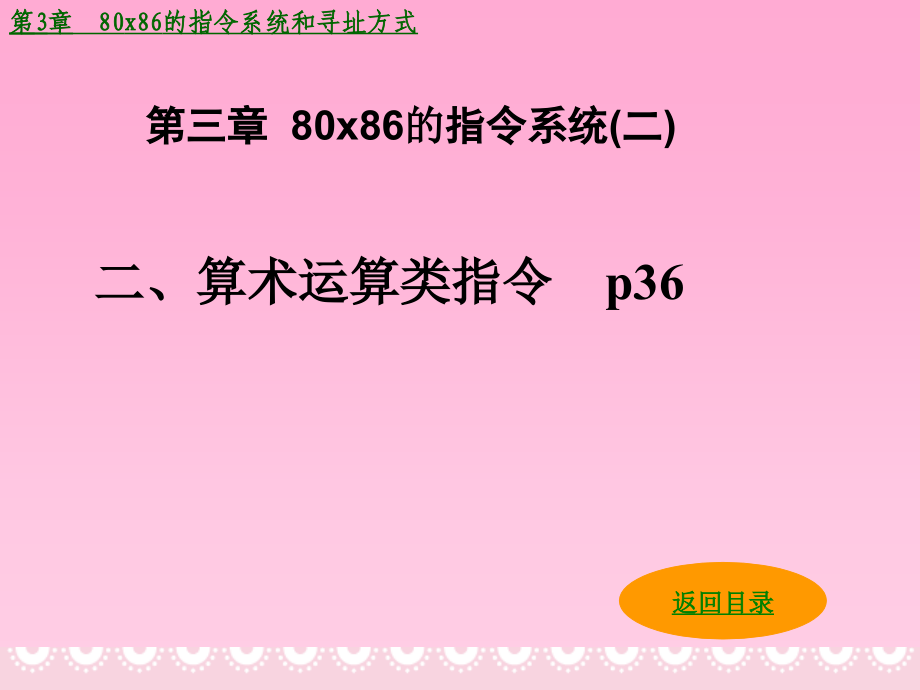

第三章 80x86的指令系统(二),,返回目录,二、算术运算类指令 p36,二 算术运算类指令,1. 加法指令 2. 减法指令 3. 乘法指令 4. 除法指令 5. 十进制调整指令,返回本节首页,算术指令的寻址方式：p36 双操作数指令的两个操作数中除源操作数为立即数的情况外，必须有一个操作数在寄存器中 单操作数指令不允许使用立即数方式1. 加法运算指令p36,（1）加指令ADD （add) (2) 带进位加指令ADC (add with carry) (3) 非压缩十进制数的加法校正指令AAA (4) 加法十进制校正指令DAA (5) 加1指令 INC (increment) (6) 交换并相加 XADD （exchange and add),返回本节首页,1．加法,（1）加法指令的一般格式 ADD dst, src 功能: dstdst+src 该指令对源操作数和目的操作数的内容执行一个字节或字的加法，并把结果放回原来存放目的操作数的地方 源操作数可以是立即数、寄存器或存储单元目的操作数可以是寄存器或存储单元 例如： ADD AL, 30H ;AL内容加立即数30H，结果存回到AL中 ADD AX, SI ;AX和SI两寄存器内容相加，结果存回到AX中 ADD [BX+DI], AX ;BX+DI和BX+DI+1两存储单元内容和AX内容相加，结果存回到上述两存储单元中,(2)带进位加法指令的一般格式,ADC dst, src 功能：dstdst+src+CF 该指令和ADD指令类似，只是在两个操作数相加时，要把标志寄存器中进位标志CF 的当前值加上去，结果放回原来存放目的操作数的地方。
该指令主要用于多字节运算中例如，见下页：,例如，有两个四字节的数相加，,加法要分两次进行， 先进行低两字节数相加， 然后再做高两字节数相加， 在高两字节数相加时，要把前两字节相加以后的进位考虑进去，就要用到带进位加法指令例1】无符号双字加法运算0234 4657H+ 0F0F 0F0FH MOV AX，4652H ；（AX）=4652H 送低字 MOV DX，0234H ；（DX）=0234H 送高字 ADD AX，0F0F0H ；（AX）=3742H，CF=1 加低字 ADC DX，0F0F0H；（DX）=0F325H，CF=0 加高字和进位,【例2】无符号双字加法运算,若两个四字节的无符号数，分别存放在首址为2000H和3000H的存储单元内，低位在前，高位在后，要求两数相加，结果存放在首址为2000H的单元中，可用如下程序段实现： MOV SI, 2000H ;第一个数首址送SI MOV AX, [SI] ;第一个数低16位送AX MOV DI, 3000H ;第二个数首址送DI ADD AX, [DI] ;两数低16位相加 MOV [SI], AX ;低16位数相加后的和存入2000H和2001H两存储单元中 MOV AX, [SI+2] ;第一个数高16位送AX ADC AX, [DI+2], ;两数高16位带进位加 MOV [SI+2], AX ;两高16位数带进位相加后的和存入2002H和2003H两单元,(3)非压缩十进制数的加法校正指令,所谓非压缩十进制数，就是把数字0 9的ASCII码的高四位置0以后形成的数码，如6为00000110，9为00001001。
两非压缩十进制数相加，要得到正确结果仍为非压缩十进制数，必须用AAA指令校正，结果存在AX中 AAA指令(ASCII Ajust for Addition)是对两个非压缩的十进制数相加后AL的和进行校正校正方法,如果AL的低4位大于9或（AF）=1，应校正：在AX寄存器内容上加106H，标志位AF和CF置1，并且AL高四位置0即： （AL）=（AL）+6 （AH）=（AH）+1 （AF）=（CF）=1 且AL高4位清零 否则：（CF）=（AF）=0，AL高4位清零 如在AL和BL中，如各存有一个非压缩BCD数相加，其和存在AL中也是非压缩BCD数，可用如下程序段： MOV AL，09H ；非压缩BCD数表示为0000 1001 MOV BL，06H ；非压缩BCD数表示为0000 0110 ADD AL, BL ；两数相加 ，结果为0000 1111，不是非压缩BCD数 AAA ；必须用AAA指令进行校正，最后结果为（AH）=0000 0001，（AL）=0000 0101，（AF）=（CF）=1,(4)加法十进制校正指令 DAA,所谓压缩十进制数，就是把数字0 9的ASCII码的低四位分别放在一个字节的高低四位后形成的数码，如63为0110 0011，39为0011 1001。
DAA指令(Decimal Adjust for Addition)是压缩型十进制数的加法校正指令，即AL存两位BCD数，DAA指令的校正和AAA指令类似，它必须考虑两位BCD数 方法是：如果AL的低四位所存值大于9，或标志位AF为1，则把AL加上6，并置标志位AF为1；如果AL的高四位所存值大于9，或标志位CF为1，则把AL加上60H，并置标志位CF为1 MOV AL，37H ;压缩十进制数37+49=86 ADD AL, 49H ;压缩十进制数应为86，但结果80H DAA ;校正后AL中得正确十进制数的结果86,【例2】压缩BCD码的加法运算MOV AL，68H ；（AL）=68H，表示压缩BCD码68 MOV BL，28H ；（BL）=28H，表示压缩BCD码28 ADD AL，BL ；（AL）=68H+28H=90H DAA ；十进制调整：（AL）=96H ；实现压缩BCD码加法：68+28=96,（5）加1指令 INC,INC dst 功能： dstdst+1 这条指令完成对指定的操作数加1，然后返回该操作数 此指令主要用于在循环程序中修改地址指针和循环次数等。
可用这条指令对字或字节内容加1 例如： INC CX ；寄存器中字加1，即（CX）+1→CX INC AL ；寄存器中字节加1,即（AL）+1→AL INC BYTE PTR [BX+DI+10H] ;BX+DI+10H所指的存储单元中字节加1,（6）XADD 交换并相加指令（386后）,语句格式：XADD DST，SRC 功能： TEMP ← （DST）+（SRC） （SRC）← （DST） （DST）← TEMP 源操作数只能用寄存器寻址方式， 目的操作数则可用寄存器或任一种存储器寻址方式例3.47 XADD BL, DL 如指令执行前 （BL）=12H， （DL）=02H 则指令执行后 （BL）=14H， （DL）=12H,加法指令总结,1、三条加法指令都可作字或字节运算； 2、除INC指令不影响CF标志外，它们都影响条件标志位； 3 、条件标志位的影响见下：,返回本节首页,条件标志位的影响,3 、条件标志位最主要的是CF、ZF、SF、 OF ①运算结果为零，则ZF=1，否则ZF=0； ②运算结果为负，则SF=1，否则SF=0； ③运算有进位时，CF=1，否则CF=0； ④两操作数的符号相同，而结果的符号与之相反时，OF=1（有溢出），其余情况OF=0。
下面举例说明CF 、 OF的设置情况数的溢出,CF位则可用来表示无符号数的溢出，OF位可以用来表示带符号数的溢出 （1）带符号数和无符号数都不溢出 二进制加法 看作无符号数 看作带符号数 0000 0100 4 +4 + 0000 1011 + 11 +（+11） 0000 1111 15 +15 CF=0 OF=0 （2）无符号数溢出 二进制加法 看作无符号数 看作带符号数 0000 0111 7 +7 + 1111 1011 + 251 +（-5） 0000 0010=+2 258 +2（结果对） 1 CF=1 OF=0 两个正数相加，应为正数+258（大于+255，有进位，CF=1 ）， 现为+2，结果错,,,,,,,,,（3）带符号数溢出（ OF位可以用来表示带符号数的溢出，OF=1） 二进制加法 看作无符号数 看作带符号数 0000 1001 9 +9 + 0111 1100 + 124 +（+124） 1000 0101 133 +133 CF=0 OF=1 两个正数相加，应为正数+133（大于+127，所以OF=1 ）， 现为-123，结果错,,,,,（4）带符号数和无符号数都溢出（ CF位和OF位均为1） 二进制加法 看作无符号数 看作带符号数 1000 0111 135 （-121） + 1111 0101 + 245 +（-11） 0111 1100= （124D） 380 -132 1 CF=1 OF=1 两个负数相加，应为负数-132（小于-128，所以OF=1 ）， 现为+124，结果错,,,,,,例 ADD DX, 0F0F0H,如指令执行前 （DX）=4652H 则 4652 0100 0110 0101 0010 + F0F0 + 1111 0000 1111 0000 0011 0111 0100 0010 1 指令执行后（DX）=3742H，ZF=0，SF=0，CF=1，OF=0,,,,例3.46,例3.46 ADD AX, CX ；两个双精度数的加法。
ADC DX, BX ; (AX)=0F365H 1111 0011 0110 0101 (CX)=0E024H + 1110 0000 0010 0100 (AX)=0D389H 1101 0011 1000 1001 CF= 1 则第一条指令执行后（AX）=0D389H，SF=1，ZF=0，CF=1，OF=0 (BX)=0005H 0000 0000 0000 0101 (DX)=0E024H 0000 0000 0000 0010 CF= + 1 (DX)=0008 0000 0000 0000 1000 第二条指令执行后（DX）=0008H，SF=0，ZF=0，CF=0，OF=0 因此该指令系列执行后（DX）=0008H， （AX）=0D389H 结果正确,,,,2. 减法运算指令,（1）减指令SUB （2）带借位减指令 SBB （3）非压缩十进制减法校正指令 AAS （4）减法十进制校正指令 DA。
