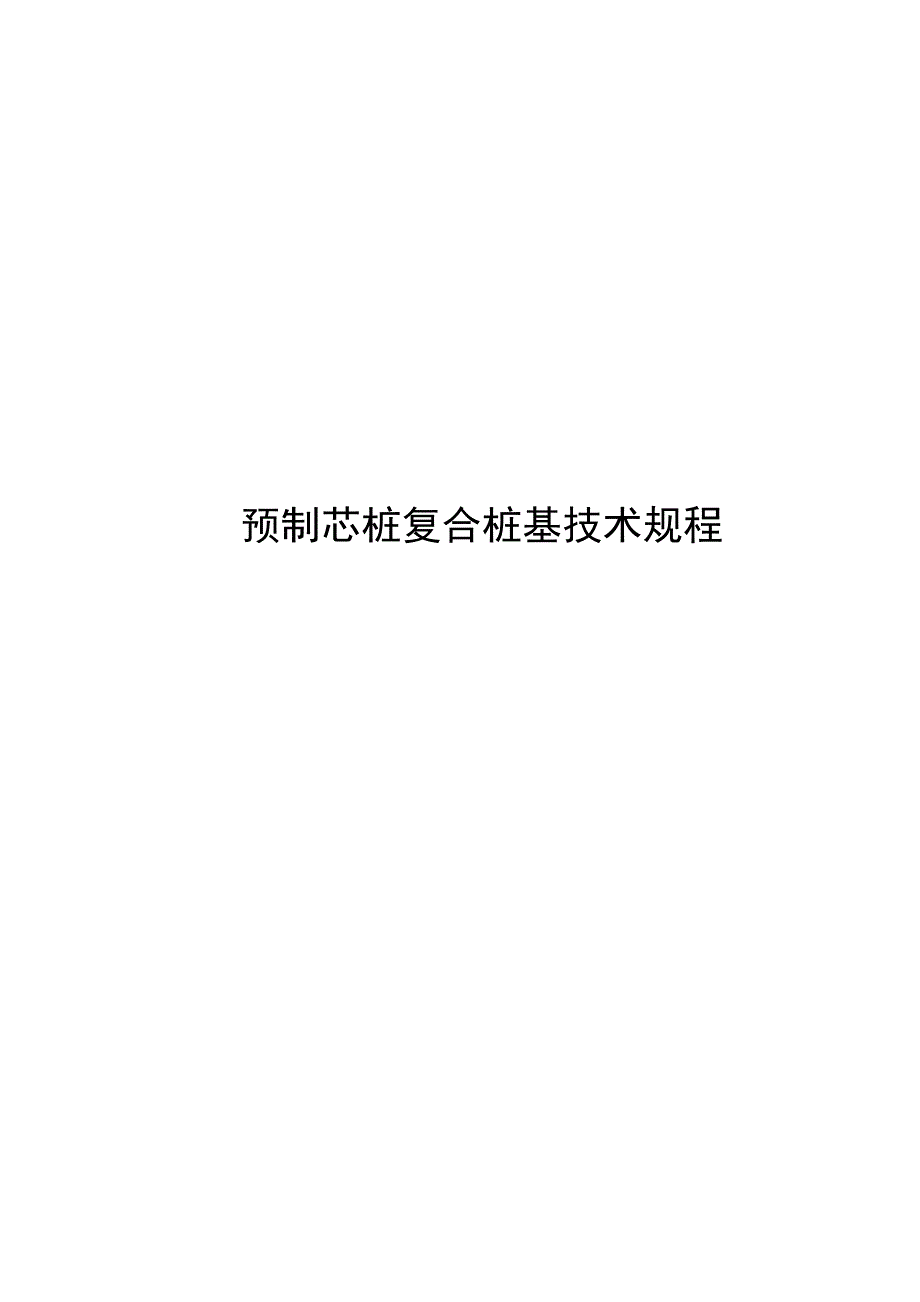

预制芯桩复合桩基技术规程目 次1 范围 12 规范性引用文件 13 术语和定义 24 总则 45 基本规定 46 设计 46.1 一般规定 46.2 桩基设计 66.3 构造要求 97 施工 107.1 一般规定 107.2 预制芯桩的起吊、运输和堆放 107.3 外包体施工 117.4 芯桩植入 127.5 接桩与截桩 148 质量检测与验收 158.1 质量检测 158.2 验收 16附录 A 钻孔灌注复合桩施工记录表（调整） 18附录 B 水泥土复合桩施工记录表（补充） 19附录 C 管桩构造示意图、桩与承台连接构造示意图 20附录 D 管桩 PHC、PHB 参数及选用表 24附录 E 预应力混凝土方桩参数及选用表 26本文件用词说明 错误！未定义书签I预制芯桩复合桩基技术规程1 范围本文件规定了预制芯桩复合桩基的设计、施工、检测和验收的相关要求，给出了预制芯桩复合桩的 适用地质情况和范围本文件适用于工业与民用建筑（包括构筑物）工程中的预制芯桩复合桩基设计、施工及质量检测与 验收，可用于建筑工程桩基，也可用于基坑支护桩基交通市政、水利水运桩基工程可参照本标准执 行。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中，注日期的引用文件， 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB 13476 先张法预应力混凝土管桩GB 50007 建筑地基基础设计规范GB 50010 混凝土结构设计规范GB 50011 建筑抗震设计规范GB 50021 岩土工程勘察规范GB 50046 工业建筑防腐蚀设计规范GB 50119 混凝土外加剂应用技术规范GB 50202 建筑地基基础工程施工质量验收规范GB 50204 混凝土结构工程施工质量验收规范GB 50205 钢结构工程施工质量验收规范GB 50300 建筑工程施工质量验收统一标准GB/T 700 碳素结构钢JGJ 3 高层建筑混凝土结构技术规程JGJ 79 建筑地基处理技术规范JGJ 81 建筑钢结构焊接技术规程JGJ 94 建筑桩基技术规范JGJ 106 建筑基桩检测技术规范JGJ 340 建筑地基检测技术规程JGJ/T 327 劲性复合桩技术规程JGJ/T 330 水泥土复合管桩基础技术规程JGJ/T 394 静压桩施工技术规程JGJ/T 406 预应力混凝土管桩技术标准DB42/242 建筑地基基础技术规范DB42/489 预应力混凝土管桩基础技术规程353 术语和定义3.1预制芯桩复合桩 Precast core pile composite pile将预制桩植入水泥土桩中或将预制桩植入灌注浆料的预钻孔内形成的复合桩。
3.2水泥土复合桩 Precast pile embedded in cement soil采用预制桩植桩法，用搅拌法预先形成水泥土桩，再在水泥土桩中同孔同心植入预制桩复合形成的桩基3.3基3.4钻孔灌注复合桩 Precast pile embedded in grouting material with drilling采用预制桩植桩法，预先钻孔并灌注适量细石混凝土，在初凝前同孔同心植入预制桩复合形成的桩预制桩植桩法 Method of planting pile预先采用钻机或其他各种成孔设备在桩位处成孔并灌注适量水泥浆、细石混凝土等，并将预制桩沉入其中的施工方法按成孔工艺方式分为钻孔植桩、搅拌植桩按预制桩沉桩设备分为打入、压入或振 入3.5预制芯桩 Precast core pile在工厂采用相应的制造工艺制作的实心或空心的钢筋混凝土方形、圆形或其他形状的预制桩，包括预应力混凝土管桩、混合配筋混凝土管桩、预应力混凝土实心（空心）方桩、超高强预应力混凝土管桩、 预制混凝土异型桩等3.6预应力混凝土管桩 Prestressed concrete pipe pile采用离心和预应力工艺成型的圆环形截面的预应力钢筋混凝土预制桩，简称管桩。
桩身混凝土强度 等级C80的管桩称为高强混凝土管桩（简称PHC管桩），桩身混凝土强度等级C60的管桩称为混凝土管桩（简称PC管桩）3.7混合配筋混凝土管桩 Concrete pipe pile of mixed reinforcement主筋配筋形式为预应力钢棒和普通钢筋组合布置的高强混凝土管桩称为混合配筋混凝土管桩（简称PRC管桩）3.8预应力混凝土实心方桩 Prestressed concrete solid square pile利用预应力钢棒和箍筋滚焊成钢筋笼，通过先张法工艺和自密实混凝土（C40 以上）浇筑成型的钢筋混凝土预制实心桩，主要由正方形桩身、端头板和钢套箍等组成3.9预应力混凝土空心方桩 Prestressed concrete hollow square pile采用离心和预应力工艺成型的外方内圆形截面的预应力钢筋混凝土预制空心桩，主要由正方形桩身、 端头板和钢套箍等组成3.10超高强预应力混凝土管桩 Ultra high strength concrete pipe pile采用离心和预应力工艺成型的圆环形截面的预应力钢筋混凝土预制桩，桩身混凝土强度等级C80及 以上的管桩（简称UHC管桩）。
3.11预制混凝土异型桩 Precast special-shaped concrete pile桩身截面形状为非等截面的混凝土预制桩，如三角桩、六角桩、八角桩、工型桩及其他非规则形状 的预制桩3.12芯桩 Core pile预制芯桩复合桩桩体中心的预制桩部分3.13外包体 Outsourcing body预制芯桩复合桩中芯桩以外的混凝土、水泥土部分3.14抱箍式机械接头 Hoop type mechanical joint使用抱箍机械卡作为预制桩连接形式的机械接头3.15膨胀咬合式机械接头 Expansive occlusal mechanical joint使用弹簧片配合卡扣作为预制桩连接形式的机械接头3.16插销式机械接头 Bolt type mechanical joint使用连接销和连接盒作为预制桩连接形式的机械接头4 总则4.1 为了贯彻执行国家的技术经济政策，规范预制芯桩复合桩的工程应用，做到技术先进、经济合理、 安全适用、质量可靠、保护环境，制定本规程4.2 预制芯桩复合桩的应用应根据工程地质、水文地质、工程性质、上部结构类型、荷载分布特征、使用功能、施工技术条件与环境等因素，选择适用的施工工艺、精心施工、严格监控，并加强施工质量 控制与管理。
4.3 预制芯桩复合桩的应用，除应符合本规程的规定外，尚应符合国家和地方现行有关标准的规定5 基本规定5.1 预制芯桩复合桩根据施工工艺不同，包括钻孔灌注复合桩和水泥土复合桩，其设计和施工的相关规定除应符合本规程规定外，尚应符合 JGJ/T327 和 JGJ/T330 的有关规定5.2 预制芯桩复合桩基础设计与施工前应按国家现行有关标准进行岩土工程勘察，重点查明土层的厚度和组成、土的含水率、密实度、颗粒组成及含量、胶结情况、塑性指数、有机质含量、地下水位、 PH 值、腐蚀性等，相关勘察要求与预制桩和灌注桩基础相同5.3 水泥土复合桩宜用于填土、淤泥质土、粉土、黏性土、砂等深厚软土层，按摩擦型桩或摩擦端承型桩以桩长控制设计；当周边环境对挤土桩要求较严时，可采用水泥土复合桩，承压桩以压桩力控制桩 长，压桩力通过单桩静载荷试验确定，桩身强度应符合芯桩的相关现行规定；5.4 钻孔灌注复合桩适用于粉土、黏性土、砂、砾石、全~强风化岩、中风化岩等岩土层，桩端持力层 需为较硬的砾石层或岩层，按端承型桩或端承摩擦型桩以压桩力控制设计5.5 预制芯桩复合桩设计时宜控制桩长，水泥土复合桩桩长不宜超过 30m，钻孔灌注复合桩桩长不宜超过两节桩，空孔深度不宜超过 10m；当经试桩后有可靠措施满足设计要求的承载力，上述桩长可适当加长；设计时宜与常规桩基进行技术经济比选，择优选用。
5.6 预制芯桩复合桩基础设计分为甲、乙、丙三个设计等级，等级划分应符合现行行业标准《建筑桩基技术规程》JGJ94 的规定，设计时应确定设计等级5.7 预制芯桩复合桩设计应满足承载力、变形和稳定性要求，并应符合下列规定：a) 应根据地质条件、结构要求及荷载特征选用桩型及设计参数；b) 设计前应根据建筑安全等级、场地复杂程度，选择有代表性的场地上进行相应的现场试验或试验 性施工，并进行必要的测试，检验设计方案、施工参数的可靠性及适用性5.8 预制芯桩复合桩中的预制桩耐久性设计应根据建筑的设计使用年限，现行国家标准GB50010 和GB50046 的规定，以及水、土对钢、混凝土腐蚀性的评价进行6 设计6.1 一般规定6.1.1 预制芯桩复合桩设计时应采用 JGJ/T 327 中等芯桩进行设计，其构造示意如图 1 所示图 1 预制芯桩复合桩构造示意图1-外包体，为水泥土或细石混凝土；2-预制芯桩；t-外包体厚度；d-芯桩直径；D-复合桩直径6.1.2 预制芯桩复合桩设计前，应具备下列基本资料：a) 满足现行国家标准 GB50021 和桩基设计要求的岩土工程勘察报告；b) 建筑场地总平设计、地下室或地基基础设计要求与环境条件等资料；c) 建筑物平面布置、结构类型、荷重、抗震设防烈度等资料；d) 当地施工设备、能力以及对地质条件的适应性等资料；e) 施工阶段对周边环境不利影响的评估资料。
6.1.3 桩基持力层选择应根据下列要求确定：a) 建筑物结构类型、荷载性质与大小，对承载力与沉降的要求；b) 建筑使用功能，单桩承载力大小与要求；c) 场地地质条件，选择满足单桩承载力与地基变形要求，工程性能较好、厚度较大的岩土层为持力层，当有多层持力层可供选择时，应进行经济、技术对比分析确定6.1.4 预制芯桩复合桩的选型应符合下列规定：a) 预制芯桩复合桩外包体厚度 t 宜为 100mm～200mm，其中水泥土复合桩取大值，钻孔灌注复合桩取小值；b) 芯桩可采用预应力高强混凝土管桩（PHC）、预应力混凝土方桩（YZH）、混合配筋混凝土管桩（PRC）、超高强预应力混凝土管桩（UHC）等预制桩；c) 对于钻孔灌注复合桩，外包体材料宜采用细石混凝土，强度等级不宜低于 C30；d) 对于水泥土复合桩，外包体材料可采用水泥土，水泥土中的水泥掺量不宜小于 20%；水泥土 90 天龄期无侧限抗压强度平均值：外包体原状土为淤泥质软土时不宜小于 2.0MPa，为粉质粘土、砂土时不宜小于 3.0MPa；水泥土中掺加水泥强度不宜低于 42.5MPa6.1.5 桩基设计应进行桩身承载力验算，桩身承载力应同时满足设计承载力和施工阶段的承载力要求，且按承受的承载力完全由预制芯桩承担进行验算。
6.1.6 位于坡地和岸边的桩应进行整体稳定性验算，抗震设防区尚应考虑地震引起土层滑移对。
