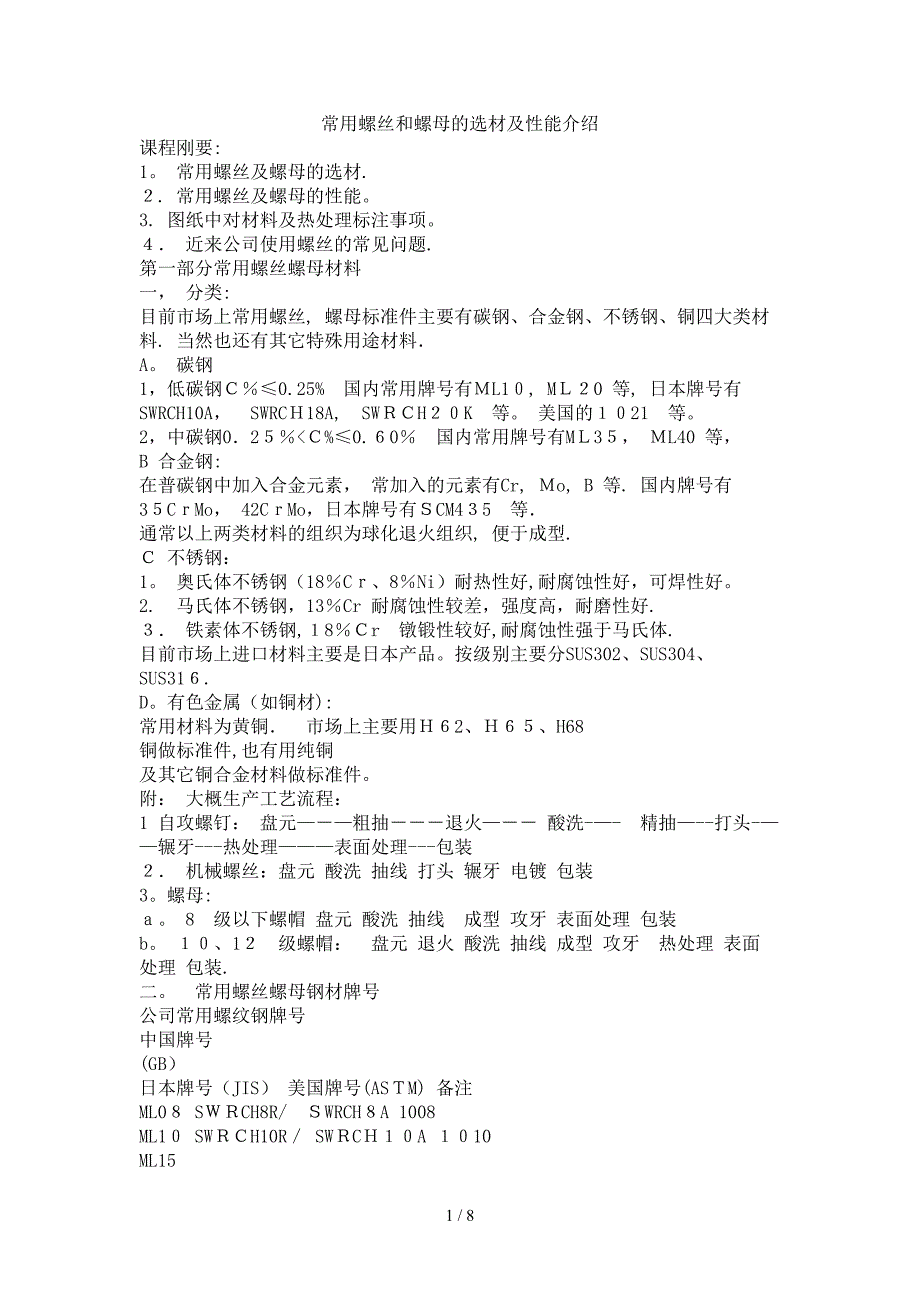

常用螺丝和螺母的选材及性能介绍课程刚要:1 常用螺丝及螺母的选材.２. 常用螺丝及螺母的性能3. 图纸中对材料及热处理标注事项４． 近来公司使用螺丝的常见问题.第一部分常用螺丝螺母材料一， 分类:目前市场上常用螺丝, 螺母标准件主要有碳钢、合金钢、不锈钢、铜四大类材料. 当然也还有其它特殊用途材料．A 碳钢1，低碳钢Ｃ％≤0.25% 国内常用牌号有ＭL1０, MＬ２0 等, 日本牌号有SWRCH10A， SWRCＨ18A, SWＲＣH２０K 等 美国的１０21 等2，中碳钢0．2５％<Ｃ%≤0.６0％ 国内常用牌号有MＬ3５， ＭL40 等，B 合金钢:在普碳钢中加入合金元素， 常加入的元素有Cr, Ｍo, B 等. 国内牌号有3５CｒMo， 42CｒMo，日本牌号有ＳCM4３5 等．通常以上两类材料的组织为球化退火组织, 便于成型.Ｃ 不锈钢：1 奥氏体不锈钢（18％Cｒ、8％Ni）耐热性好,耐腐蚀性好，可焊性好2. 马氏体不锈钢，13％Cr 耐腐蚀性较差，强度高，耐磨性好.３． 铁素体不锈钢,１8％Ｃr 镦锻性较好,耐腐蚀性强于马氏体.目前市场上进口材料主要是日本产品按级别主要分SUS302、SUS304、SUS31６.D。
有色金属（如铜材):常用材料为黄铜． 市场上主要用Ｈ６2、Ｈ６５、H68 铜做标准件,也有用纯铜及其它铜合金材料做标准件附： 大概生产工艺流程：1 自攻螺钉： 盘元—－—粗抽－－－退火—－－ 酸洗-—- 精抽—--打头-——辗牙---热处理———表面处理---包装２． 机械螺丝：盘元 酸洗 抽线 打头 辗牙 电镀 包装3螺母:ａ 8 级以下螺帽 盘元 酸洗 抽线 成型 攻牙 表面处理 包装b １０、1２ 级螺帽： 盘元 退火 酸洗 抽线 成型 攻牙 热处理 表面处理 包装.二 常用螺丝螺母钢材牌号公司常用螺纹钢牌号中国牌号(GB）日本牌号（JIS） 美国牌号(ASＴM) 备注ML0８ SＷＲCH8R/ ＳWRCH８A 1008ML1０ SWＲＣH10R／ SWＲCＨ１０A １０10ML15SWRＣH１5K/SＷRCH１5A/SWCＨ15K10１5MＬ２0SWＲCH20Ｋ/SWRＣH１８A/SＷCＨ２0K101８/ 1020/ 1021MＬ25SWRCＨ25K/ ＳWRCH２2A／SWCH２5K１025MＬ30 SWRCＨ３０K/ SWCH30K 1030ML35 SWRＣH３5K／ SWCH35K 1０3５ML40 ＳWRＣH40K/ SWCH４0K 104０ML３5ＣrＭｏ SCM４35 41３５ML42CｒMo SCＭ44０ 4１40ML20MnTiB 10B21ＭL1５ＭｎBMＬ２0Mn0Cｒ１8Ｎi9 SUS3０4 304０Cr１7Nｉ12Mo SＵS3１6 3161Cr1８Ni9 SUS３０2 302常用还有３5ACr/４0ＡＣｒ（台湾中钢料）说明： （GB）中的ML 表示铆螺钢； (JIS)中的SWＲCＨ 表示冷顶锻用碳素钢线材;ＳＷCＨ 表示冷镦用碳素钢线材； R 表示沸腾钢； K 表示镇静钢； A 表示用Al 脱氧镇静钢. （AＳＴM）10B21 中的Ｂ 表示含硼。
三相关国家标准.1 螺栓、螺钉和螺柱的材料要求（ＧB/T30９8１—20０0)化学成分,％性能等级 材料和热处理 Cmｉn maｘPｍａxSmａxＢ1)max回火温度℃mｉｎ３．6 （2) —— 0.20 0.05 0．06 0．00３ ——46（2)48(２）—— ０.５5 ０.05 ０．０6 0.003 ——56 0.１３ ０55 0.05 0.0６５.8（２)6.8(2）碳钢-— ０5５ 0．0５ ０.06０．003 -—0．1５４） 0.0４ ０.０35 003５８8(3）低碳合金钢（如硼、锰或铬），淬火并回火或中碳钢，淬火并回火 0．25 ０.55 ００35 0０3５0003 425０154） 03５ 0035 ０.０３598低碳合金钢（如硼、锰或铬）,淬火并回火或中碳钢,淬火并回火 0２5 ０５5 0．03５ ００350．003 4251０9(5)、6）低碳合金钢(如硼、锰或铬）,淬火并回火0１5４） 0.35 0.03５ ０.035 ０003 ３４00．25０．２０4)０550.５50.0350０3５0.０3５0．０350．00３10.9(6)中碳钢,淬火并回火 或低、中碳合金钢(如硼、锰或铬）,淬火并回火或合金钢淬火并回火7） 0．２0 0．5５ ０．035 0．035 0。
０03425129（6)、8)、9） 合金钢,淬火并回火7) 028 050 0035 ０.０３5 0.０0３ 3801）硼的含量可达0.００5%,其非有效硼可由添加钛和（或）铝控制２）这些性能等级允许采用易切制造，其硫，磷及铅的最大含量为：硫034％；磷０．11%;铅０．３5％3）为了保证良好的淬透性,螺纹直径超过2０mm 的紧固件，需采用对109 级规定的钢４）含碳量低于０.２５％(桶样分析）的低碳合金钢的锰最低含量为:88 级:06%;9．8、10．9和109 级：０５）该产品应在性能等级代号下增加一横线标志1０．9 级应符合对１0.9 级规定的所有性能，而较低的回火温度对其在提高温度的条件下,将造成不同程度的应力削弱6)用于该性能等级的材料应具有良好的淬透性，以保证紧固件螺纹截面的芯部在淬火后、回火前获得约9０％的马氏体组织7）合金钢至少应含有以下元素中的一种元素，其最小含量为：铬0．３０％；镍０３０％；钼0．20％；钒010％８）考虑承受抗拉应力，12．９ 级的表面不允许有金相能测出的白色磷聚集层9）该化学成分和回火温度尚在调查研究中2、螺母1．螺母材料的化学成分（GB/T3０98—2000）化学成分，%性能等级CmaxMｎｍinPmａｘＳｍax4、5、61） —— 0．5０ -— 0。
060 0．1508、9 041) ０58 0.25 006０ ０．１50１0 2） ０5１) 0．５8 0.３0 0.０48 0.05812 ２) —— ０.５８ ０.45 0.048 ００581)该性能等级可以用易切钢制造（供需双方另有协议除外),其硫、磷及铅的最大含量为：硫030％；磷0.11%;铅０２）为改善螺母的机械性能,必要时可增添合金元素3．铆螺母的材料(GＢ／T17８80．６－１９99）产品 材料 标准号08F GB/T69９钢平头、沉头、小沉头、1200 小沉头及平头六角铆螺母ＭＬ10 GB/T6478505６（原ＬF5-1）铝合金平头及沉头铆螺母6０6１（原ＬD３0）GＢ／Ｔ31９03、紧定螺钉的材料技术要求（GB/T30９8.3－2０00）化学成分,%性能等级 材料 热处理 Cmaｘ minPmaxSmａｘ14H 碳钢1）、2) —— ０．50 —— 0．11 0.15２2Ｈ 碳钢3） 淬火并回火 ０.50 -— ０．05 0.0533Ｈ 碳钢3） 淬火并回火 0．50 —— 0．0５ 0．0545H 合金钢3)、4） 淬火并回火 050 ０19 005 ０．０51）使用易切钢时,其铅、磷及硫的最大含量为：铅0。
35％;磷011%;硫034%２）方头紧定螺钉允许表面硬化.3）可以采用最大含铅量为0.35％的钢材.4）应含有一种或多种铬、镍、钼、钒或硼合金元素.注：性能等级45H 的紧定螺钉在能满足GB/T３0983—2000 标准中第6.3 条规定的保证扭矩要求时，亦可采用其它材料制造４、不锈钢紧固件的材料技术要求螺栓、螺钉和螺柱（3098．3-20０0)，螺母(３0981５－2000），紧定螺钉（3０９8．1６—2０00)按有关国家标准生产的紧固件适用的不锈钢材料在表１ 中给出除非供需双方另有协议，化学成分应在钢组规定的范围内，由制造者选择.在有晶间腐蚀倾向的场合,推荐按ＩＳＯ3651－1 或ＩＳO3６51-2 的规定进行试验在此情况下，推荐采用稳定型的A３ 和A５,或者采用含碳量不超过0．03％的A２ 和A４ 不锈钢.表1 不锈钢组别与化学成分化学成分1）,％类别级别 Ｃ Su Mn P S Cr Mo Nｉ Cu注A1 0.1２ 1 ６.5 0２ 0.15－０.３５ 16—１9 ０.7 5－1０ 1．75—2．25 ２）、3)、４）Ａ2 ０.1 1 2 005 0．053 15－20 —5） ８-19 4 7）、8）A3 0．08 １ 2 ０．04５ ０.０3 17－19 -５） ９—12 1 9）A4 0。
０8 １ 2 0.045 003 16－185 ２—3 10—15 1 ８）、10)奥氏体A５ 0０8 1 2 0.045 0．03 16-１８５ 2—3 １05－１4 1 9)、10）马氏Ｃ１ 0.09—０.1５ 1 1 ０05 0.０3 １1．5-14 — 1 — 10)Ｃ3 0.１7－0．25 １ 1 0０４ 0．03 体 16－18 - 1.５－2．5 -Ｃ４ 0.08-0１5 1 15 ０.06 0.１5-0.35 12—14 0.6 1 — 2)、1０）铁素体Ｆ1 ０.１２ 1 1 ０．04 0.03 15—18 —６） 1 - 11）、１2）1）除已表明者外，均系最大值2)硫可用硒代替3)如镍含量低于８％，则锰的最小含量必须为5％４)镍含量大于8%时,对铜的最小含量不予限制５)钼含量可能在制造者的说明书中出现,但对某些使用场合,如有必要限定钼的极限含量，则必须在订单中由用户注明.６）钼含量可能在制造者的说明书中出现.7)如铬含量低于17％,则镍的最小含量应为12%8）对最大含碳量达到0.03%的奥氏体不锈钢,氮含量最高可达到０9)为了稳定组织，钛含量应≥5×Ｃ%—0.8％，并应按本表适当标志或者铌和(或）钽含量应≥10×C％－1．0％。
并应按本表适当标志1０）对较大直径的产品为达到规定的机械性能，在制造者的说明书中，可能有较高的碳含量，但对奥氏体钢不应超过０1１）钛含量可能为≥5×C%-0.８％12)钛含量可能为≥1０×C％－1.0％5、有色金属制造的螺栓、螺钉、螺柱和螺母适用于各性能等级有色金属紧固件的材料牌号：（GB30９8．１０－93)性能等级 材料牌号 标准编号 性能等级 材料牌号 标准编号CU1 T2 GB5２31 ＡL1 LF２ ＧB3190ＣU2 H63 ＧB523２ AL2 LF11—LF5 ＧB3190CＵ3 ＨPｂ５8-２ GＢ5232 ＡL3 LF43 GB3190CU4 QSn6.5—0.４ GB5233 ＡL4 LY8、ＬＤ9 GＢ３190CU５ ＱSi1－３ ＧB5233 AL5 — -CU6 — — ＡＬ６ ＬC9 ＧB３1９0。
