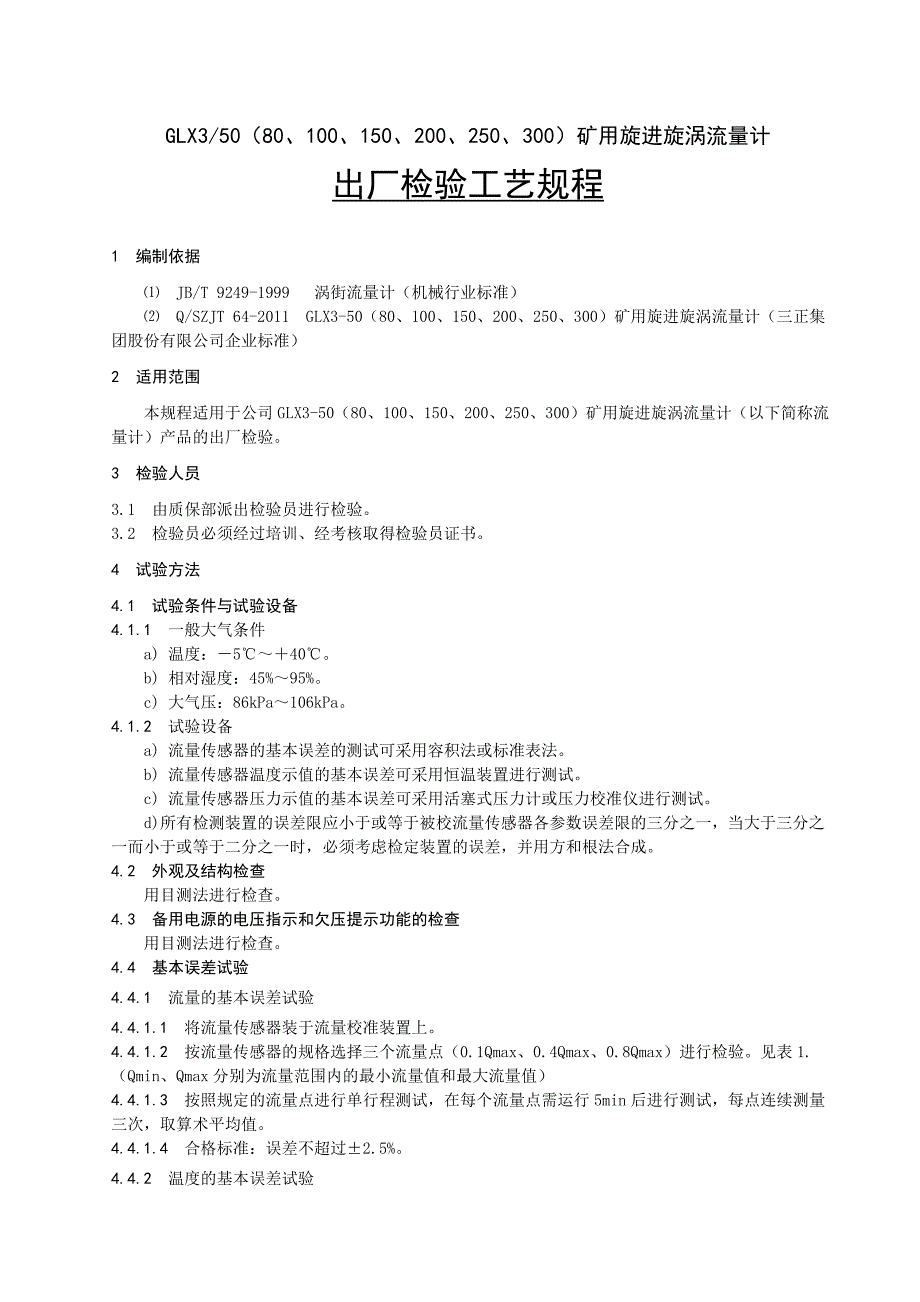

GLX3/50（80、100、150、200、250、300）矿用旋进旋涡流量计出厂检验工艺规程1 编制依据⑴ JB/T 9249-1999 涡街流量计（机械行业标准）⑵ Q/SZJT 64-2011 GLX3-50（80、100、150、200、250、300）矿用旋进旋涡流量计（三正集团股份有限公司企业标准）2 适用范围 本规程适用于公司GLX3-50（80、100、150、200、250、300）矿用旋进旋涡流量计（以下简称流量计）产品的出厂检验3 检验人员3.1 由质保部派出检验员进行检验3.2 检验员必须经过培训、经考核取得检验员证书4 试验方法4.1 试验条件与试验设备4.1.1 一般大气条件a) 温度：－5℃～＋40℃b) 相对湿度：45%～95%c) 大气压：86kPa～106kPa4.1.2 试验设备a) 流量传感器的基本误差的测试可采用容积法或标准表法b) 流量传感器温度示值的基本误差可采用恒温装置进行测试c) 流量传感器压力示值的基本误差可采用活塞式压力计或压力校准仪进行测试d) 所有检测装置的误差限应小于或等于被校流量传感器各参数误差限的三分之一，当大于三分之一而小于或等于二分之一时，必须考虑检定装置的误差，并用方和根法合成。
4.2 外观及结构检查用目测法进行检查4.3 备用电源的电压指示和欠压提示功能的检查用目测法进行检查4.4 基本误差试验4.4.1 流量的基本误差试验4.4.1.1 将流量传感器装于流量校准装置上4.4.1.2 按流量传感器的规格选择三个流量点（0.1Qmax、0.4Qmax、0.8Qmax）进行检验见表1.（Qmin、Qmax分别为流量范围内的最小流量值和最大流量值）4.4.1.3 按照规定的流量点进行单行程测试，在每个流量点需运行5min后进行测试，每点连续测量三次，取算术平均值4.4.1.4 合格标准：误差不超过±2.5%4.4.2 温度的基本误差试验4.4.2.1 将流量传感器的温度传感元件放置于恒温箱内，再将恒温箱的温度值分别设定为0℃、25℃、50℃、75℃、100℃每个温度点的实际温度应不超过规定值的±10%4.4.2.2 通电2min后进行测试，每点连续测量三次，取算术平均值4.4.2.3 合格标准：误差不超过±2%表1 流量检定点 单位: m3/h型号规格流 量 检 定 点流量测量范围m3/min0.1Qmax0.4Qmax0.8QmaxGLX3-500.17～1.70.170.681.36GLX3-800.5～50.502.004.00GLX3-1000.83～13.331.335.3310.66GLX3-1502～404.0016.0032.00GLX3-2005～66.676.6726.6753.34GLX3-25010～10010.0040.0080.00GLX3-30010～10010.0040.0080.004.4.4 压力的基本误差试验4.4.4.1 将流量传感器的压力传感元件安装在活塞式压力计的接口上，将活塞式压力计的压力值分别调整为0 kPa、25 kPa、50 kPa、75 kPa、100 kPa。
每个压力点的实际压力应不超过规定值的±10% 下通电运行2min后进行试验4.4.4.2 通电2min后进行测试，每点连续测量三次，取算术平均值4.4.4.3 按照规定的压力点进行由低至高和由高至低的双行程试验，低于200kPa者只进行由低至高单行程试验且在每点应观察2min，记录三个轮回显示压力示值4.4.4.4 合格标准：误差不超过±2%4.5 传输距离试验将流量传感器与关联设备通过1km的模拟电缆（单芯截面为1.5mm2的电缆）连接，由关联设备提供流量传感器所需电源测试方法按4.3的规定，记录流量传感器的显示值或输出信号值（换算为显示值），重复测定4次取其后3次的算术平均值与标准值的差值4.6 工作电流测定用电流表串接于电源正极和流量传感器电源正端，检测工作电流4.7 绝缘电阻试验按MT 209-90中7章规定的方法进行4.8 介电强度试验按GB 3836.4-2010中10.3规定的方法进行4.9 工作稳定性试验流量传感器连续工作2d，每24h检测一次4.10 本安参数测量 将电源断开，测试电源的开路电压读取Ui值，在电源最大负荷下测试电源的输出电流读取Ii值。
5 记录5.1 检验（检定）人员必须对传感器产品测试数据进行认真、完整的记录，并予以签字存档5.2 本规程记录如下：《原始记录》《产品出厂检验报告单》5.3 每台都要有上述记录6 产品检验后的处理6.1 对于已检验合格的产品贴上“已检合格”标识，并出具“合格证”6.2 对于检验不合格的产品贴上“不合格”标识，按不合格产品处理程序进行返工或报废处理6.3 对于上述产品入库时应分别存放7 本规程的编制依据如发生改变，那么本规程也应进行相应修改批准审核编制日期日期日期GLX3/（ ）矿用旋进旋涡流量计检验原始记录检定日期： 年 月 日 检验序号：环境温度：（ ）℃ 相对湿度：（ ）%计量器具和设备：恒温试验箱、，1km仿真电缆计量器具是否在检定合格的有效期内： （ ）是 （ ）否1 外观及结构检查、备用电源检查（目测）项目标准要求实际检查结论外观及结构检查a） 外表面镀层无起皮、剥落缺陷，处理良好b） 紧固件有防松措施。
c） 观察窗透光良好，数字显示清楚，无黑斑d） 印刷板符合要求，涂两遍三防绝缘漆，安装牢固e） 具有遥控设定功能□ 合格 □ 不合格备用电源检查电池应按要求浇封，有电压指示和欠压指示功能□ 合格 □ 不合格2 基本误差2.1 流量 单位：m3/min检验方法在三个流量点0.1Qmax、0.4Qmax、0.8Qmax，误差±10%以内，进行检验，在每个流量点运行5min后检验，每点连续测量3次，去算术平均值传输通讯电缆采用1km仿真电缆括号内为标准示值）稳定试验首次24h后48h后测试流量点0.1Qmax（ ）0.4Qmax（ ）0.8Qmax（ ）0.1Qmax（ ）0.4Qmax（ ）0.8Qmax（ ）0.1Qmax（ ）0.4Qmax（ ）0.8Qmax（ ）123算术平均值差值相对误差%%%%%%%%%合格标准不超过±2.5%不超过±2.5%不超过±2.5%结论□ 合格 □ 不合格□ 合格 □ 不合格□ 合格 □ 不合格2.2 温度 单位：℃检验方法将温度传感器放入恒温箱中，通电运行2min后进行试验，在0℃、25℃、50℃、75℃、100℃，5个温度点检验，误差±10%以内，每点连续测量3次，去算术平均值。
稳定试验首次24h后48h后测试温度点0℃25℃50℃75℃100℃0℃25℃50℃75℃100℃0℃25℃50℃75℃100℃实际温度123算术平均值差值相对误差合格标准不超过±2%不超过±2%不超过±2%结论□ 合格 □ 不合格□ 合格 □ 不合格□ 合格 □ 不合格2.3 压力 单位： kPa检验方法将流量传感器的压力元件安装在活塞式压力计的接口上，将其压力值定在0kPa、25 kPa、50kPa、75 kPa、100kPa，误差±10%以内，通电2min后进行测试，每点连续测量3次，去算术平均值稳定试验首次24h后48h后测试压力点0kPa25 kPa50kPa75kPa100kPa0kPa25 kPa50kPa75kPa100kPa0kPa25 kPa50kPa75kPa100kPa实际压力123算术平均值差值相对误差合格标准不超过±2%不超过±2%不超过±2%结论□ 合格 □ 不合格□ 合格 □ 不合格□ 合格 □ 不合格3 电气性能测试位置合格标准实测结论绝缘电阻接线端子与外壳间≥10 MΩMΩ□ 合格 □ 不合格介电强度接线端子与外壳间施以500V工频交流电压，时间1min无击穿和闪络现象，且漏电流不大于5mA□ 符合 □ 不符合□ 合格 □ 不合格工作电缆电源正极输出端≤40 mAmA□ 合格 □ 不合格本安参数电源箱电源输出端Ui = 22.2VV□ 合格 □ 不合格Ii = 60 mAm。
