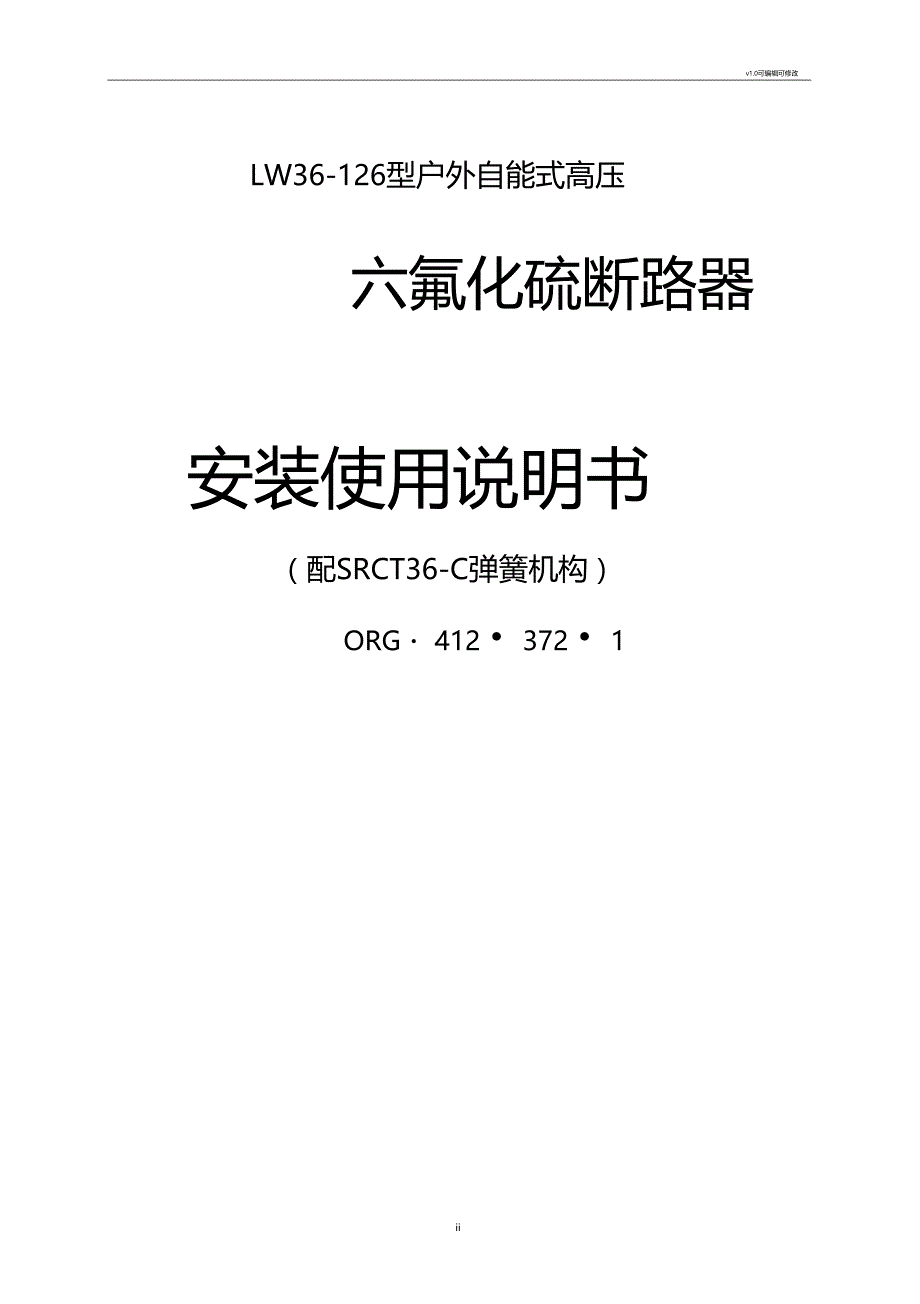

v1.0可编辑可修改LW36-126型户外自能式高压六氟化硫断路器安装使用说明书（配SRCT36-C弹簧机构）ORG・ 412 • 372 • 1中华人民共和国iiv1.0可编辑可修改江苏省如高高压电器有限公司1111v1.0可编辑可修改目录1. 概述 12. 产品的结构特点 13. 弹簧操动机构 84. 包装、运输及存储 155. 安装、调整 1 56. 安装后的现场测试 227. 使用与维护 2 48 随机技术文件 289. 订货须知 2 810. 电器原理图及接线图 2 9附录：安装工具及备品备件一览表iiv1.0可编辑可修改1 概述本手册适用于LW36-126型户外自能式高压六氟化硫断路器（配SRCT36-C单簧机构）， 它详细描述了断路器的安装使用和维护的有关内容，以及在此过程中需要注意的安全规 范和可能出现的危险任何操作人员在安装和使用断路器前需仔细阅读本说明书， 在确保熟悉相关内容后方可操作如果仍有疑问或需要更详细的资料，请与制造商联系LW36-126型户外自能式高压六氟化硫断路器适用于交流 50Hz、126kV的电力系统中，是电力系统的控制和保护设备，也可以作为联络断路器使用。
断路器符合GB1984-2003《高压交流断路器》和IEC62271-100-2001《高压交流断路器》及QJ/《LW36-126自能式断路器技术条件》的要求断路器以 SF6气体为绝缘和灭弧介质，采用自能式灭弧原理，配用新型弹簧操动机构，具有开断能力强，操作功小， 可靠性高的特点使用环境条件正常使用环境条件符合 GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，即:a.周围环境温度-40 o C 〜+40o C;12b. 海拔高度c. 风速d. 日温差e. 日照强度f. 月平均相对湿度g. 地震加速度h. 覆冰厚度i. 空气污秽程度j.安装场合不超过3000m不大于34m/s;不大于25o C;不大于cm2;不大于90%水平不大于0.2g，垂直不大于0.1g ;不大于10mm不超过GB5582中的W级；户外如果用户有特殊使用环境条件要求，可与制造商另行协商本手册在叙述过程中分“注意”和“警告”两类提示，对于“注意”的有关内容，若 不执行有可能造成不便或轻微伤害，对于“警告”的内容，若不执行有可能造成人身伤 害或设备损坏，此两类提示均以黑体字示出2产品结构特点断路器采用三相瓷瓶支柱式结构，为户外设计，三相配用一个 SRCT36-C弹簧操动机构，居中布置，三相连动，故外观新颖精致。
断路器以 SF6气体作为绝缘和灭弧介质， 运行时断路器三极SF6气体应连通，并采用指针式密度继电器对其压力和密度进行监控 由于采用自能式灭弧原理，且在断路器运动系统中进行了优化设计， 故有效的提高了机 械效率，最大限度的降低了操作功v1.0可编辑可修改主要技术参数2.1.1断路器主要技术参数见表1表1序号项目单位参数参数LW36-126W/T3150-40LW36-126W/(H)1适用环境正常高寒地区适用型2额定电压kV1263额定工频耐受电压（1mi n）对地K- 230断口间K - (230+73)4额定雷电冲击耐受电压对地K- 550断口间K- (550+103)5SFe气体零表压时的工频耐受电压（5min）K - 956额定频率Hz507额定电流A31508首开级系数9额定短路开断电流IkkA4010额定短路关合电流（峰值）1008011额定短路耐受电流4012额定峰值耐受电流1008013额定短路持续时间s414额定失步开断电流kA10815近区故障开断电流kA90% Ik ,75%lk16额定线路充电开合电流A17额定操作顺序18主回路电阻< 3522v1.0可编辑可修改19额定六氟化硫气体压力（20o C表压）MPa20报警/最低功能压力（20o C表压）*±±±±21SFe气体年漏气率< %22SF6气体水分含量（V/V）ppm< 15023机械寿命次6000 或 1000024无线电干扰电平卩V< 50025爬电距离断口间mm3906/3150对地3906/315026每台充入SF6气体质量kg827每台断路器质量1700注：K――海拔修正系数，海拔 2000m时K=;海拔3000 m时K=;*――如采用进口双金属弹簧片补偿的密度继电器，精度均为土。
2.1.2机构主要技术参数见表2表2序号项目单位参数1辅助回路电压VDC220或 AC2202分闸线圈电压/电流V/ADC110/4; DC220/2;AC220/53合闸线圈电压/电流V/ADC110/; DC220/;AC220/54储能电机额定电压VDC220或 AC220正常工作电压范围V85%^ 110%功率W7205电动机储能时间S< 2033v1.0可编辑可修改6加热器及照明回路电压VAC2207辅助开关额定电压VDC2208辅助开关额疋电流A109辅助开关接点数11常开+11常闭2.1.3产品的机械调整参数见表 3表3序号项目单位参数1断路器极间中心距mm17002动触头行程mm120 +o3动触头接触行程mm25 +034断路器相间操作连杆行程（弦长）mm110 +035分闸速度m/s±6合闸速度m/s±7分闸时间ms< 388合闸时间ms70 ± 89开断时间ms< 6010合-分时间ms35 〜5011分-合时间ms30012三相分闸不同期性（时差）ms< 213三相合闸不同期性（时差）ms< 3断路器的整体结构特点该型断路器的整体结构如图1所示，三个极柱安装在共同的基座上。
控制柜居中吊 装在基座下面，柜内装有弹簧操动机构和控制单元，机构的输出杆与中相的拐臂相连 并通过操作连杆与A相、C相断路器的拐臂箱连接进行分、合闸操作三相 SF6气体连通，并采用SE气体密度继电器对断路器内的 SF6气体密度进行监控（密度继电器在产 品允许工作范围内，无需拆卸，均可现场校验如确需拆下校验，需注意密度继电器接 头端密封圈需装配正确，防止漏气）基座45v1.0可编辑可修改基座（图1所示序2）起支撑三瓷柱并连接控制柜的作用，是由厚钢板整体弯制而成， 再盖上相应的盖板后，能满足 GB/T11022-1999《高压开关设备和控制设备标准的共用 技术要求》的IP2X防护等级基座正面有分、合指示牌，基座内有三相S民气体充气管 路和指针式密度继电器，背面有密度继电器观察孔可观察到 SR气体的压力值在未接极柱充气阀时，充气管内的气体处于密封状态，压力表显示的数值为管路内的压力另 外基座内还装有多通体及 LF-1截止阀，通过多通体可对本体内充气及放气，同时截止 阀可将密度继电器内气体与本体内的气体隔离，便于密度继电器的校验及检修1. 极柱 2 •基座 3 •铭牌3 •弹簧操动机构及控制柜5.分、合闸指示牌（背面为指针式密度继电器）图1断路器整体结构图（正面）指针式SR密度继电器用于对设备内的 SR气体的密度进行监视并发出控制信号， 具有温度补偿功能。
当环境温度变化而引起 SR气体的压力变化时，密度继电器不会动 作只有当SR气体泄漏引起气体压力变化时，密度继电器才会发出报警及闭锁信号 注意：1、未接极柱时，密度继电器显示的数值为充气管内的压力2、压力表所示值为20 o C的压力值极柱55v1.0可编辑可修改每一极柱为一气密单元极柱自上而下，分为上出线板、灭弧室、下出线板、支柱 瓷套、绝缘拉杆、拐臂箱等几部分组成（如图 2）,下面分述如下：ISO1.2.3.234.5.6.67.8.79.10.11.12.极柱2.4.1 上、图2~731、上出线板、灭弧室、下出线座、绝缘拉杆、支柱瓷套、拐臂箱、内拐臂在极柱正反两面皆有出线，上出线板其上、下出线板为线路一次接线用，下出线出线方向可根据用户需要进行安装若用户没有要求，上出线板安装在左面一侧上、下出现板的接线孔尺寸按照 3150A和1250A两种接线方式，见图3,其尺寸规范参照 GB5273-1985《变压器、高压电器和套管的接线端子》67v1.0可编辑可修改图3 接线端板（材质：铝合金）2.4.2灭弧室灭弧室整体安装在灭弧室瓷套内，是断路器的核心部件它主要由瓷套、静触头 支座、静主触头、静弧触头、喷口、气缸、动弧触头、中间触头、下支撑座、拉杆等零 部件组成（见图4）。
另有吸附剂装在静触头支座的上部，拉杆与支柱瓷套内的绝缘拉 杆相连，并最终连至拐臂箱内的传动轴灭弧室瓷套由高强瓷制成，具有很高的强度和 很好的气密性长期载流回路是由上接线板、静触头座、主触指、气缸、中间触头、下支撑座、下 接线板组成在开断电流的过程中，电弧回路由装在静触头座上的静弧触头和装在气缸 上的动弧触头流过，在开断过程中起引导电弧的作用气缸的热膨胀室下部装有单向阀， 压气室下部装有回气阀和释压装置2.4.3支柱瓷套支柱瓷套起支撑灭弧室和对地绝缘的作用瓷套内装有绝缘拉杆，起对地绝缘和 机械传动作用支柱瓷套也由优质高强度瓷制成，具有很高的强度和很好的气密性2.4.4拐臂箱拐臂箱的作用是将操动机构的输出动作传递到绝缘拉杆，并最终传递到灭弧室运动 部件单元，完成断路器的分、合闸动作拐臂箱上装有自封阀，用于连接基座内的充气 管道在充气管未接时，整个极柱处于密封状态 拐臂箱壳体由高强度气密性的铝合金铸造而成，在其上面设有定位孔，可以方便的将极柱固定在分闸位置1.2. 23. 34. 45. 56. 67. 78. 89. 91、瓷套、静触头座、喷口、静弧触头、触指、动弧触头、热膨胀气缸、拉杆、中间触头、下支撑座10. 10 11.12.13.图4 灭弧室结构图断路器灭弧原理（见图5）该灭弧室在大电流阶段采用自能式灭弧原理，当断路器接到分闸命令后，以气缸、 动弧触头、拉杆等组成的刚性运动部件在分闸弹簧的作用下向下运动。
在运动过程中， 静主触指先与动主触头（即气缸）分离，电流转。
