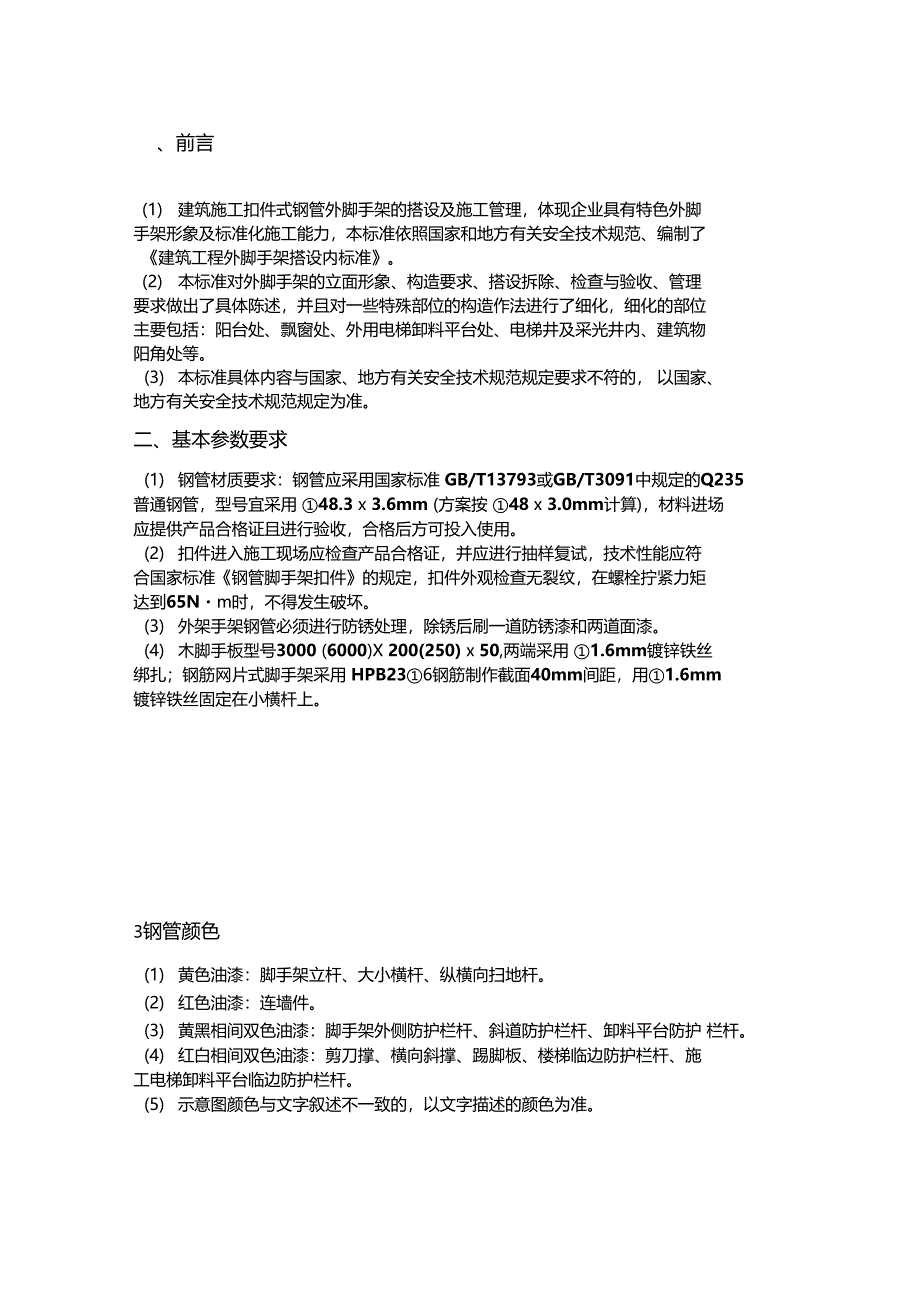

前言(1) 建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》2) 本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位 主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物 阳角处等3) 本标准具体内容与国家、地方有关安全技术规范规定要求不符的， 以国家、 地方有关安全技术规范规定为准二、基本参数要求(1) 钢管材质要求：钢管应采用国家标准 GB/T13793或GB/T3091中规定的Q235 普通钢管，型号宜采用 ①48.3 x 3.6mm (方案按 ①48 x 3.0mm计算)，材料进场 应提供产品合格证且进行验收，合格后方可投入使用2) 扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符 合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩 达到65N・m时，不得发生破坏3) 外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆4) 木脚手板型号3000 (6000)X 200(250) x 50,两端采用 ①1.6mm镀锌铁丝 绑扎；钢筋网片式脚手架采用 HPB23①6钢筋制作截面40mm间距，用①1.6mm 镀锌铁丝固定在小横杆上。
3钢管颜色(1) 黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆2) 红色油漆：连墙件3) 黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护 栏杆4) 红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施 工电梯卸料平台临边防护栏杆5) 示意图颜色与文字叙述不一致的，以文字描述的颜色为准■防护栏杆示例图4外立面形象（1）脚手架外侧防护必须使用合格的密目式安全网封闭外架上应设置公司标 志（“公司”横幅）和宣传标语保证外架协调美观，体现企业特色■脚手架示例图5杆件设置（1） 架体阴阳转角处应设置4根立杆，大横杆应连通封闭2） 主节点处必须设置纵横向水平杆3） 立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑 必须搭接4） 剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除严禁后搭或先拆6立杆基础(1) 落地式脚手架搭设高度不宜超过 35m高度在35〜50m时必须采取卸荷措 施，高度大于50m时必须采取卸荷措施并对专项方案进行专家论证2) 脚手架基础平整、夯实、混凝土硬化，基础应采用 100mn厚 C25混凝土硬 化，立杆底部设置底座或垫板垫板应采用长度不少于2跨、厚度不小于50mm宽度不小于200mm勺木垫板。
3) 落地式脚手架必须设置纵、横向扫地杆，纵向扫地杆宜采用直接扣件固定 在紧靠纵向扫地杆下方的立杆上当立杆基础不在同一高度时必须将高处的纵向 扫地杆向低处延长两跨与立杆固定， 高低差不应大于1m,紧边坡上方的立杆轴线 道边坡的距离不小于500mm(4) 脚手架基础应考虑周边设有排水措施，脚手架底座底面标咼应咼于室外自 然地坪50mm立杆基础外侧设置截面不小于 200mrK 200mm的排水沟，保证脚手 架基础不积水■脚手架基础排水沟图■脚手架基础剖面图■钢底座示意图7立面防护1） 脚手架外侧满挂密目安全网，网目数不低于 2000目/100cm 2，网体竖向连接时采用网眼连接方式，每个网眼应用 16#铁丝与钢管固定，网体横 向连接时采取搭接方式，搭接长度不得小于 200mm架体转角部位应设置木枋作内衬以 保证架体转角处安全网线条美观2） 脚手架外侧自第二步起底部设180mm当脚板，在高600mn与 1200mn处各设 同材质的防护栏杆一道脚手架内侧形成临边的，贝U按脚手架外侧防护做法3）脚手架外排立杆、大横杆表面刷黄色油漆，拦腰杆表面刷黄黑相间双色油 漆，外立面每隔3层或9m设置一道200mm高警示带，固定于立杆外侧。
警示带 尺寸见图示，表面刷红白相间警示色油漆■挡脚板及防护栏杆立面图■警示带示意图150mm8水平防护(1) 作业层必须满铺脚手板，脚手板离建筑物结构的距离不应大于(2) 落地架第二层、悬挑架(爬架)首层，中间层不超过 10m且不超过三层满 铺一道硬质隔断防护，并在两层硬防护的中间部位张挂水平兜网， 水平兜网必须 兜挂至建筑物结构3) 脚手架的内立杆距离体净距一般不大于 200mm如大于200mm勺必须铺设 平整牢固的站人片， 作业层脚手板与建筑物之间的空隙大于 150mm时应做全封 闭，防止人员和物料坠落■水平兜网示意圍9连墙件(1) 连墙件表面应刷红色醒目油漆，便于检查和警示2) 脚手架必须采用刚性连墙件3) 连墙件应从底层第一步纵向水平杆处开始设置，当该处有困难时，应采用 可靠措施固定连墙件宜优先采用菱形布置，也可采用方形，矩形布置4) 连墙件应靠近主节点设置，偏离主节点的距离不应大于 300mm(5) 连墙件的间距应根据设计计算规定，并应符合下表“连墙件布置的最大间 距”的规定6) —字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大 于建筑物的层高，并不应大于 4m (两步)。
预埋短钢管 连墙件 忆扣件■ I钢管扣件刚性连墙杆示意钢管扣件刚性连■ II ■ ■ * 410剪刀撑及横向斜撑(1) 剪刀撑应从脚手架底部边角从下到上连续设置，剪刀撑表面刷红白相间警 示色油漆2) 每道剪刀撑跨越立杆的根数应按下表的规定确定每道剪刀撑宽度不应小于4跨，且不应小于6米，斜杆与地面的倾斜角宜 45°〜60°倾斜角宜45°〜 60°3) 24米以下的落地式外架，在架体外侧两端、转角及中间间隔不超过 15米 的立面上设置竖向连续剪刀撑24米以上的落地式外架及所有悬挑架，在架体 外侧整个立面搭设连续剪刀撑4) 剪刀撑杆件的接长应采用搭接，搭接长度不应小于 im且不小于3个扣件 坚固5) 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上， 旋转扣件中心线至主节点的蹁不宜大于 150mm(6) —字型、开口型双排架两断口必须设置横向斜撑， 24m以上架体在架体拐 角处及中间每六跨设置一道横向斜撑7) 横向斜撑应在同一节间，由底到顶呈“之”字型布置，斜撑交叉和内外大 横杆相连到顶建筑物f扎'次欄杆/11斜道（1） 人行道兼优质材料运输的斜道高度不大于 6m时宜采用一字型，高度大于 6m时宜采用之字形。
2） 运料斜道宽度不宜大于1.5m，坡度采用1:6，人行斜道宽度不宜小于1m 坡度宜采用1:33） 拐弯处应设置平台，其宽度不应小于斜道宽度，斜道两侧及平台外围均应 设置1.2m和0.6m高的双道防护栏杆及180mnt当脚板，防护栏杆表面刷黄黑警示 色，挡脚板表面刷红白警示色4） 斜道宜附着外脚手架或建筑物设置，其各立面应设置剪刀撑，斜道外侧挂 密目安全网封闭5） 斜道的基础与外脚手架基础一致，斜道的连墙件按照开口型脚手架要求设 置6） 斜道应满铺脚手板，运料脚手架采用不少于40mn厚的木板，人行斜道可采 用木板或毛竹片满铺，斜道还应设置防滑条，防滑条厚度为 20~30mm间距不大 于0.3m，斜道上脚手板和防滑应保证稳定牢固12 安全防护12.1楼梯临边防护（1 ）楼梯及休息平台临边处无可靠防护时应设置防护栏杆应在 1.2m、0.6m高处及底部设置三道防护栏杆，杆件内侧挂密目式安全立网（2） 防护设施宜定型化、工具化3） 立杆用预埋件或采用M12膨胀螺栓固定12.2塔吊操作平台及上人通道防护12.2塔吊操作平台及上人通道防护（1） 塔吊在附墙部位必须搭设附墙用操作平台，平台的面积应能满足使用要求， 采用钢管搭设或定型化操作平台。
2） 附墙部位操作平台必须设置1.2m高防护栏杆并挂设安全网，栏杆内侧设置 挡脚板，底部满铺脚手板3） 塔吊设置上人通道时，通道应满铺脚手板并固定牢靠，两侧防护栏杆不低于1.2m,栏杆内侧挂设安全网，底部安装180mn高踢脚板，并且只能在附着位置 搭设4） 塔吊上人通道不得与外脚手架相连■附墙处損儈馳12.3 施工电梯平台防护（1） 施工升降机楼层卸料平台搭设前必须编制专项施工方案，对搭设高度超过 24m的，应采取措施进行卸荷禁止立杆由底到顶连续通长设置2） 楼层卸料平台应单独搭设，严禁与外架连接每层搭设高度不应小于 2m 平台两侧均应设置2道防护栏杆，高1.2m,底部设置200mn高挡脚板，防护栏 杆和挡脚板均刷红白相见警示漆，立杆内侧满挂安全密目网楼层卸料平台板必 须厚实牢固、铺设严密，应采用 5cm厚木板或防滑钢板3） 施工电梯平台出口处安装1.8m高立开式常闭向内开启的金属防护门， 宜采 用工具式防护门4） 楼层卸料平台两扇防护门中间应用模板封闭，外刷蓝漆并设楼层标识 I电*标冷•TOP <^100 /舫护门50"復廩屢板紡沟100X10044钝 350•佃無毎5RIM时fft堆・豈单位：m施工电梯侧立面示意图 逖爼夕全技术卑护护卜舉第械药扒J J樓以标总牌■施工电梯平台防扩［茧餾忒12.4安全通道防护棚(1) 建筑物的出入口必须设置安全通道防护棚，具备防砸、防雨、 抗冲击功能。
2) 在吊装影响范围和建筑物坠落半径以内的通道、材料加工区、物料提升机进料口、外用电梯地面进料口及其他需要防止高空坠物的区域， 必须设置防止穿 透的双层 防护棚，双层防护棚(间距600mm，必须满铺能承受〉10KPa的均 布静荷载的 材料(50mm厚木板或符合规定的其他材料)3) 安全通道棚正立面应设置安全标语及警示标志牌4) 安全通道内应设安全教育文化墙或安全教育宣传漫画，高度 1- 2 米，采用户外喷绘△ ◎安全通道®A Bmtf*鮭繇诃SW - SQD\\ XT GOwlG ouuv安全通道入口设遗示意團(一)IBMA(9 A 1^1 A © Aoz /^3500 NHMOQF Z安全通道入口设置示意(二J ”②;堂主龙广(5) 安全通道棚立杆高出顶棚不宜小于 700mm在顶棚超高部 分两侧张挂密目安全网，安全网设置在立杆内侧6) 安全通道两侧采用密目安全网封闭7) 车行安全通道，宽X高宜大于 4000mmX 4000mm(8) 人行安全通道，宽X高宜大于 3500mmX 4000mm13悬挑架13.1基本规定（1） 悬挑。
