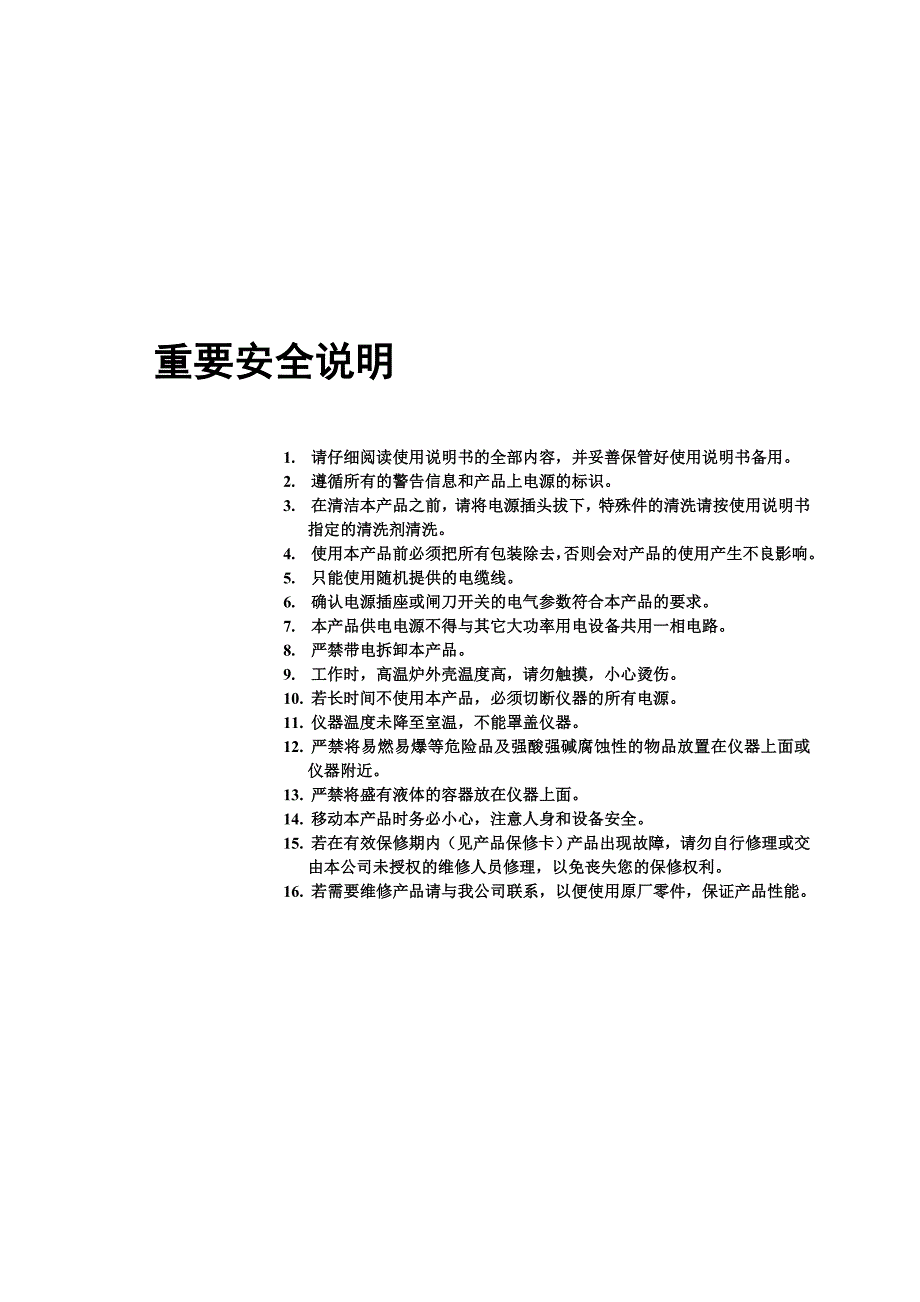

重要安全说明1. 请仔细阅读使用说明书的全部内容，并妥善保管好使用说明书备用2. 遵循所有的警告信息和产品上电源的标识3. 在清洁本产品之前，请将电源插头拔下，特殊件的清洗请按使用说明书指定的清洗剂清洗4. 使用本产品前必须把所有包装除去，否则会对产品的使用产生不良影响5. 只能使用随机提供的电缆线6. 确认电源插座或闸刀开关的电气参数符合本产品的要求7. 本产品供电电源不得与其它大功率用电设备共用一相电路8. 严禁带电拆卸本产品9. 工作时，高温炉外壳温度高，请勿触摸，小心烫伤10. 若长时间不使用本产品，必须切断仪器的所有电源11. 仪器温度未降至室温，不能罩盖仪器12. 严禁将易燃易爆等危险品及强酸强碱腐蚀性的物品放置在仪器上面或仪器附近13. 严禁将盛有液体的容器放在仪器上面14. 移动本产品时务必小心，注意人身和设备安全15. 若在有效保修期内（见产品保修卡）产品出现故障，请勿自行修理或交由本公司未授权的维修人员修理，以免丧失您的保修权利16. 若需要维修产品请与我公司联系，以便使用原厂零件，保证产品性能目录目录 III第一章 产品概述 1适用范围 1性能特点 1使用条件及用户自备材料 1第二章 主要技术指标 2第三章 仪器组成及工作原理 3仪器组成 3工作原理 3第四章 安装方法 4开箱验收 4计算机、打印机安装 4仪器主机安装 4控制程序的安装 4第五章 软件的使用说明 5控制程序的启动 5用户登陆 5主界面功能介绍 6菜单介绍 6第六章 试验操作流程及说明 12试验前的准备 12称样过程 12水分实验过程 13灰分实验过程 14挥发分实验过程 15水分＋灰分实验 15水分＋挥发分＋灰分实验 16水分实验 16挥发分实验 17灰分实验 17第七章 开箱验收规则与搬运、贮存 18开箱验收规则 18搬运与贮存的规定 18第八章 产品成套性与开箱验收 19成套性 19开箱验收 19第一章 产品概述适用范围自动工业分析仪，适用于煤炭、电力、冶金、商检、环保、造纸、化工、科研、质检、学校等行业和部门。
用于批量测定煤炭、焦碳等物质中的水分、灰分、挥发分，计算固定碳，并可根据经验公式计算发热量、氢值（估算）性能特点l 高度自动化：放入样品后，只需点击几下鼠标即可自动完成测试并打印结果，操作简单l 测试准确：经过对二十多个标准煤样的测试，其结果均准确无误；与国标方法作对比试验，测试精度符合要求；l 效率高：快速法：19个样的水分、灰分、挥发分180minl 水分、灰分、挥发分三个指标可任意组合测定或单独测定使用条件及用户自备材料1. 环境温度：5℃～40℃2. 相对湿度：≤85％3. 周围无强烈振动、灰尘、强电磁干扰、腐蚀性气体4. 用户应有合适的工作台面（最好是平整的水泥台面，因为实验过程中仪器不能晃动），以便放置仪器，工作台面需（宽）700mm×（长）2500mm5. 自备煤样：空气干燥煤样，粒度小于0.2mm6. 标准煤样7. 氧气瓶、氮气瓶8. 电源：220V±10%，50A第二章 主要技术指标1. 功率：分析仪：220±22V、50±1Hz、40A（最大）、小于5kw计算机：220±22V、50±1Hz、小于500w2. 气体要求：氧气：纯度99.5%、减压后压力0.25Mpa氮气：纯度99.5%、减压后压力0.25Mpa减压器：高端0—25Mpa；低端0—0.4Mpa3. 环境要求4. 坩埚数量： 20个，一次可测试19个试样5. 试样质量：水分、灰分样品0.6000—1.1000g（质量可调节）6. 炉温范围：室温—1000℃7. 分析精度：满足GB/T212—2001《煤的工业分析》标准要求8. 外形尺寸：605mm×605mm×630mm9. 重量：约95kg10. 测试速度：快速法：19个样的水分、灰分、挥发分180min。
11. 水分、灰分、挥发分三个指标可任意组合测定或单独测定第三章 仪器组成及工作原理仪器组成仪器工业分析仪主机（内置电子天平）、计算机、打印机组成电子天平：量程：0~220g感量：0.0001g工作原理本产品是根据GB/T212－2001煤的工业分析原理设计的，样品在一定温度和时间下自动称取样品质量，根据样品的剩余质量计算水分、挥发分、灰分，固定碳，同时储存、打印测定结果用户可选择经典、快速、自定义方法测试样品并可对样品的水分、灰分、挥发分任意组合测定第四章 安装方法开箱验收用户在收到本公司发运的产品后应按开箱验收规则和装箱单进行开箱验收由用户按装箱单清点仪器和配件计算机、打印机安装 按照相应的说明书或安装手册进行仪器主机安装 从包装箱内取出主机，连接电源和信号线即可（相应的安装及调整由本公司调试人员完成）控制程序的安装 将“GYFX-3型自动工业分析仪”安装程序光盘插入光驱打开“我的电脑”，打开光盘所在的驱动器，点击“setup”图标启动安装程序，按照提示即可将“GYFX-3型自动工业分析仪”控制程序安装到计算机中第五章 软件的使用说明控制程序的启动1. 开机进入Windows操作系统。
2. 用鼠标点击“开始”菜单的“程序”子菜单中的“工业分析”图标，即可启动GYFX-3型自动工业分析仪程序，欢迎界面如下图：几秒钟后欢迎界面将飞出屏幕，显示用户登陆界面用户登陆界面如下图：选择用户名（用户名的设置见用户管理），输入用户密码，单击“确认”，如密码正确将进入测试系统主界面，用户名将做为化验员使用，否则重新输入主界面功能介绍主界面如下图：菜单介绍启动方法：点击主界面菜单或快捷按纽的相应项目如“仪器测试”点击主界面菜单的仪器测试或快捷按纽的仪器测试启动u 仪器测试用于自定义水分和灰分的时间、温度设置u 数据处理点击主界面菜单的“数据处理”下的“历史数据处理”或快捷按纽的“数据处理”启动，用于查询、删除、打印历史数据结果¨ 自动编号规则年四位，月两位，日两位，样品在该日内的序号两位如2005010101表示2005年1月1日的第一个样品¨ 数据浏览在数据查询、处理窗口的表格中查看实验数据，如有“◄”、“►”、“▲”和“▼”可点击浏览显示的全部数据¨ 数据查询数据查询有三种条件：１、 按日期查询：选择该条件只需在“按日期查询”前的“□”上点击打上对号，不选择在“按日期查询”前的“□”上点击取消对号。
有六种限定条件可供选择（等于、大于、小于、大于等于、小于等于、介于两者之间）点击“▼”选择限定条件，点击“日期选择”按纽选择要查询的日期，然后点击“查询”按纽，表格中将显示符合条件的实验数据例如要查询大于2004年5月1日的数据，点击“按日期查询”前的“□”使其为选中状态，点击“▼”选择限定条件为“大于”， 点击“日期选择”按纽选择2004年5月1日，点击“查询”按纽，表格中将显示2004年5月1日以后的实验数据再例如查询介于2004年5月1日和2004年12月31日的数据，点击“按日期查询”前的“□”使其为选中状态，点击“▼”选择限定条件为“介于两者之间”， 点击日期1的“日期选择”按纽选择2004年5月1日，点击日期2的“日期选择”按纽选择2005年12月31日，点击“查询”按纽，表格中将显示介于2004年5月1日和2004年12月31日的数据２、 按自动编号查询：选择该条件只需在“按自动编号查询”前的“□”上点击打上对号，不选择在“按自动编号查询”前的“□”上点击取消对号有六种限定条件可供选择（等于、大于、小于、大于等于、小于等于、介于两者之间）点击“▼”选择限定条件，在“自动编号”中输入要查询的自动编号，然后点击“查询”按纽，表格中将显示符合条件的实验数据。
例如要查询大于2004050101的数据，点击“按自动编号查询”前的“□”使其为选中状态，点击“▼”选择限定条件为“大于”， 在自动编号1中输入2004050101，点击“查询”按纽，表格中将显示2004050101以后的实验数据再例如查询介于2004050101和2004123101之间的数据，点击“按自动编号查询”前的“□”使其为选中状态，点击“▼”选择限定条件为“介于两者之间”，在自动编号1中输入2004050101，在自动编号2中输入2004123101，点击“查询”按纽，表格中将显示介于2004050101和2004123101之间的数据３、 按样品编号查询：选择该条件只需在“按样品编号查询”前的“□”上点击打上对号，不选择在“按样品编号查询”前的“□”上点击取消对号查询分为“精确查询”和“模糊查询”选中操作为在“精确查询”或“模糊查询”前的“○”上点击变成“☉”，然后点击“查询”按纽，表格中将显示符合条件的实验数据例如要查询样品编号为“A01”的数据：点击“按样品编号查询”前的“□”使其为选中状态，点击“精确查询”前的“○”使其变成“☉” 点击“查询”按纽，表格中将显示样品编号为“A01”的数据的实验数据。
再例如要查询样品编号包含“A01”的数据：点击“按样品编号查询”前的“□”使其为选中状态，点击“模糊查询”前的“○”使其变成“☉” 点击“查询”按纽，表格中将显示样品编号包含“A01”的数据的实验数据４、 三种条件可任意组合：如要进行以上三种条件中两种条件或三种条件的组合查询，则按照上述操作进行，选中其中所要的条件即可例如查询大于2004年5月1日并且样品编号为“A01”的数据，则按照“1”和“3”中所述的操作方法操作选中相应的查询条件，然后点击“查询”按纽，表格中将显示符合条件的实验数据¨ 数据删除使用数据查询功能查询符合删除条件的实验数据，点击“删除”按纽，程序提示“是”、“否”删除，选择“是”将删除表格中显示的全部数据，选择“否”不删除数据由于删除功能是删除符合条件的成批数据，一定要慎重使用该项功能！¨ 数据打印 使用数据查询功能查询符合打印条件的实验数据，点击“打印”按纽，显示预览窗口，点击预览窗口左上角的打印机图标，如打印机正常并且有纸，将打印结果u 发热量、氢计算点击主界面菜单的“数据处理”下的“发热量、氢计算”启动，输入灰分等数据点击“计算”按纽，将根据经验公式计算发热量、氢值。
u 单位设置点击主界面菜单的“单位信息”下的“单位设置” 或快捷按纽的“用户信息”启动，保存单位名称打印报表时使用u 用户信息点击主界面菜单的“单位信息”下的“用户管理”启动，用于添加、删除用户、修改用户密码u 退出系统点击主界面菜单的“退出系统”、快捷按纽的“退出系统”或主界面右上角的“×”（关闭按纽），提示“是”、“否”关闭系统，选择“是”退出测试系统u 实验项目设置¨ 设置项目程序主界面的测试项目区包含“测试。
