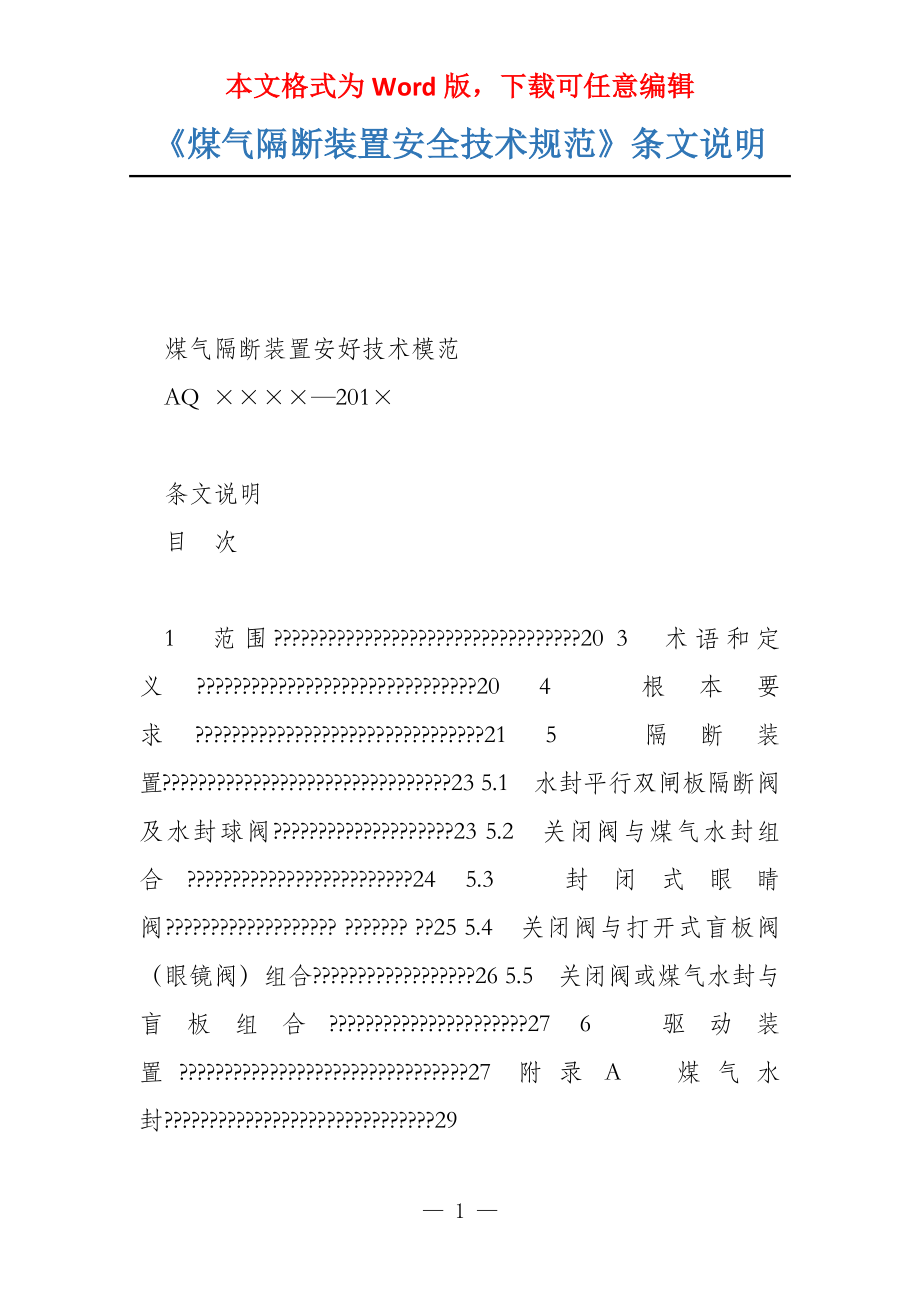

本文格式为Word版，下载可任意编辑《煤气隔断装置安全技术规范》条文说明 煤气隔断装置安好技术模范 AQ ××××—201× 条文说明 目 次 1 范围??????????????????????????????????20 3 术语和定义???????????????????????????????20 4 根本要求????????????????????????????????21 5 隔断装置????????????????????????????????23 5.1 水封平行双闸板隔断阀及水封球阀????????????????????23 5.2 关闭阀与煤气水封组合?????????????????????????24 5.3 封闭式眼睛阀??????????????????? ??????? ??25 5.4 关闭阀与打开式盲板阀（眼镜阀）组合??????????????????26 5.5 关闭阀或煤气水封与盲板组合??????????????????????27 6 驱动装置????????????????????????????????27 附录A 煤气水封??????????????????????????????29 1 范围 1.1-1.2 本模范是对《工业企业煤气安好规程》GB6222中稳当隔断装置更为细致明确的规定。
增加的竖炉即熔融恢复炉是炼铁的新工艺，故其范围依旧与GB6222规定的范围含义一致 1.3 本模范不适用的范围与GB2666一致，但归类更为明确城镇燃气系统包括了燃气干管、支管、庭园管道及调压站液化石油气系统、石油及自然气田采掘集输系统、长输管道系统、军事核设施、航天航空设施等均有其本系统的阀门安好规定，故不应在本模范内要求 1.4 本模范所采用的5类隔断装置已在《工业企业煤气安好规程》GB6222中明确规定，长期以来，其制造技术不断进展成熟、运行阅历得到普遍认可对于本模范未规定的、待开发的新技术或引进技术的隔断装置尚需经实际运行阅历的积累，故应参照压力管道元件的监视监察规定，提出需供给的该装置技术、安好措施文件，报国家或省、自治区、直辖市安好监视管理部门备案后，才能采用 3 术语和定义 3.1—3.3：隔断装置是用于煤气管道上，要求具有切断煤气并保持煤气不泄漏到被隔离区域的功能，“稳当”只是对其功能的语言修饰，需强调的是具有“保持”隔离的功能具有此功能的装置可能是一个独立的设施，也可能是组合的设施组成 根据近几十年的煤气隔断技术的进展，一些阀门如水封平行双闸板隔断阀，具有双向密封隔断功能，在操作时不存在有煤气泄漏至大气环境的处境，安好稳当，故可独立作为一个隔断装置。
一些传统的设施如盲板阀及盲板虽具有隔断功能，但因其操作过程需顶开法兰而存在煤气大量泄漏的危害，故需在其压力侧设置阀门，这些阀门关闭后，隔断设施压力侧的煤气被关断，其煤气泄漏大大下降，降低了盲板阀及盲板操作的危害性 煤气水封也能切断煤气，但单独设置会因煤气滚动而注水困难或煤气水封形成后煤气管道压力猛然波动升压，水封的水可能被冲走，故煤气水封设施要求与阀门组合 为此对独立的或组合式具有隔断功能的装置称为“隔断装置”；对于不能保 持煤气不内漏但可发挥关断功能作用的阀门称为“关闭阀”，如蝶阀、闸阀等；对于具有隔断功能，但操作或保持隔断上存在缺陷的设施称为“切断设施”这样的术语对煤气的整个隔断功能装置组成可分别明显表述 4 根本要求 4.2 应用煤气隔断装置对煤气设施和系统实施隔断应是特别稳当，但实际工厂中依旧存在由人工操作举行的各类带煤气危害作业，在这里强调的是，煤气隔断装置的设计、制造、安装和使用务必基于保证操作过程的安好性，应推广和应用操作过程更为安好和隔断特别稳当的煤气隔断技术和装置，以裁减和杜绝煤气事故的发生 4.5 国务院2022年5月1日起修改施行的《特种设备安好监察条例》，将工作压力大于等于0.1MPa及公称直径大于25mm应用于气体的阀门、补偿器及管件归属于特种设备，国家质检总局2022年8月1日起施行了《压力管道安好技术监察规程－工业管道》，故煤气隔断装置当符合上述条件时应采纳国家有关部门的监视检查。
4.7 隔断装置中的阀门、现场制作的水封对实现煤气隔断的密封原理简图应有表达，这可对于现场人员理解装置的隔断原理、把握装置的切实使用起到指导作用 4.8 阀门的关、开到位，对于手动的中小型阀门轻易从外观直接感到，但大口径阀门由于有驱动装置，其关闭到位一般是以驱动装置传动机构的显示来表示《管线阀门 技术条件》GB/T19672的6.11.1条规定：“无论阀门采用手动或其他哪一种驱动装置，都应设置一个阀门开关位置的明显指示器”阀板（阀瓣）到位与传动机构的显示有转换过程，极有可能传动机构的显示与实际不完全符合，现场反映也有这种处境而作为隔断阀门的阀板（阀瓣）的真实关到位是有关安好的重要的信息，故要求在除驱动装置上有阀位指示以外，应有一个真实关、开到位的独立的明显标识或信号,如阀板到位在阀腔触点显示等 4.11在钢铁企业内低压（＜0.30 MPa）、大口径（＞2000mm）的管道相当多，但DN＞3000mm的法兰无国家或行业标准规定，如按公称压力的档次 0.25MPa、0.6 MPa、1.0 MPa??规格设计，那么需选择0.6 MPa的规格，阀门及管法兰将会导致耗材多、重量大，故在GB50584中规定可以采用公称压力为0.1MPa、0.3MPa的等级。
4.13 单向密封的阀门是指其内密封性能的方向性，即阀门关闭（或隔断）状态， 阀的公称压力下仅对阀门的一侧承诺密封有效，为此这类阀门安装在煤气管道上，应使阀门的密封侧朝向系统被隔断时的煤气压力侧 4.14 隔断装置中的盲板阀，在布局上配置了能吸收阀体顶开时二侧法兰产生位移的补偿器，这些盲板阀带的补偿器仅为自身而用，故煤气管网系统所发生的位移补偿不能由盲板阀承受，以免展现操作困难或损坏设备 4.15 隔断设施内的隔断介质采用的是水，应防止在零度以下时结冰，如用蒸汽直接通入水封内加热，会形成汽水两相体，破坏阀的水封高度，是担心全的 4.18 ，4.19 阀门是由阀体和驱动装置组合而成，驱动装置有电动、液压、气动等布局形式，除按规定在制造厂举行单体和联动试验合格后，要求安装在煤气管道上应举行空载联动试验，是为了确认阀门通过运输、安装后，依旧动作顺畅无误、开关到位，从而保证隔断装置的稳当性 4.20 煤气隔断装置操作与检修属于高空作业，同时在煤气泄漏的处境下，要保证人员实时有序撤离，要求设置有符合国家安好标准的斜梯、栏杆的固定平台未设置的，在作业时应按相关要求设置临时平台。
4.22 对于煤气系统的电气设施，应根据其介质的性质和工作处境确定电气设施的防爆要求，《爆炸和火灾危害环境电力装置设计模范》GB50058－92标准提出了相应要求但2000年以后有了《爆炸性气体环境用电气设备》GB3836标准，煤气为爆炸性气体，故提出煤气隔断装置的电气设施应符合GB3836标准 4.25 煤气隔断装置举行隔断作业前应对待隔离的煤气设施、系统举行确认是否已中断了生产运行，这涉及到安好问题，如尚未中断生产运行，而煤气来源被隔断，那么可能发生被隔断设施、系统处于真空状态吸入空气，或在煤气炉窑内导致回火爆炸等事故 煤气设施、系统具备送煤气条件，是指设施、系统检修完成，其内部人员撤离、检修人孔或开口封闭，其内部气氛已置换为氮气等惰性气体，煤气设施系统本身的煤气操作条件已打定完善并予以充分确认同时得志 4.27 系统的煤气压力猛然升高明压的现象，在钢铁企业内时有发生此时或煤气压力超过煤气水封的有效高度，或升压速度骤快使水封的水展现浪涌波动现象急速溢出而破坏了煤气水封有效高度导致煤气泄漏对于隔断盲板阀等，由于猛然升高明压可能会发生密封副失效向环境泄漏煤气。
故一旦展现此现象应实时检 — 7 —。
