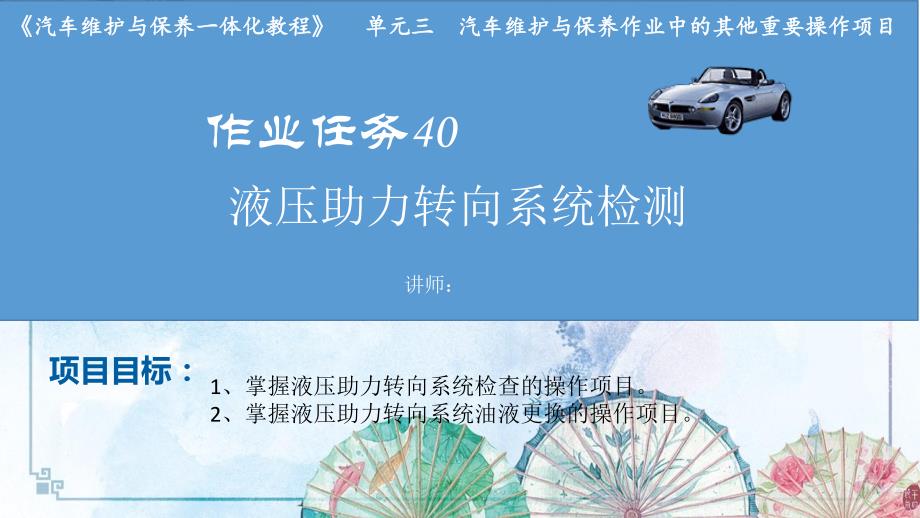

项目目标： PPT模板下载： 行业PPT模板： 节日PPT模板： PPT素材下载： PPT背景图片： PPT图表下载： 优秀PPT下载： PPT教程： Word教程： Excel教程： 资料下载： PPT课件下载： 范文下载： 试卷下载： 教案下载： PPT论坛： 作业任务40 液压助力转向系统检测 讲师： 1、掌握液压助力转向系统检查的操作项目 2、掌握液压助力转向系统油液更换的操作项目 汽车维护与保养一体化教程汽车维护与保养一体化教程单元三单元三汽车维护与保养作业中的其他重要操作项目汽车维护与保养作业中的其他重要操作项目 训练前准备： 1、常规准备工作（卫生清扫、场地安全认定 、 人数清点等） 2、带液压助力转向式汽车1部（如北京现代伊 兰特悦动轿车） 3、动力转向液1桶，转向液更换专用工具1套 汽车维护与保养一体化教教程汽车维护与保养一体化教教程 目录目录 /Contents 01 02 一体化教学进程一体化教学进程 随堂练习随堂练习 01 一体化教学进程一体化教学进程 （一）液压助力转向系统检查（一）液压助力转向系统检查 液压助力转向系统使用的油液，随着时间的增长会逐渐 变质，定期更换液压助力转向液非常必要，助力器液也 可以用自动变速器液（ATF）来代替。
1、液压助力转向系统的常规检查 （1）检查各油管接头、油管是否有渗漏，管路安装是 否牢固 （2）起动发动机怠速运转、保持车辆原地不动，连续 转动方向盘至左、右极限位置数次，以便使油液升高到 正常工作温度（6080），将发动机熄火，检查液面 高度，要求储液罐液面在上下标线之间，如图40-1所示 （3）打开储液罐盖，将油液蘸出并涂在手上，检查油 液有无乳化、起泡、颜色变深等，否则应提前更换助力 液 （4）用手从助力泵皮带中间位置按压（约40N），皮 带挠度以10mm为宜，且皮带无裂纹、脱胶、老化等状 况 一体化教学进程一体化教学进程 图40-1 2、液压助力转向系统放气操作 （1）起动发动机，运行至助力油液到正常工作温度 （2）向左、右转动方向盘至极限位置，保持5S左右，反复操作23次，就能将助力系统渗入的气体放出 知识点：知识点：液压助力转向系统 （1）液体助力转向系统为长流式液体助力结构 （2）方向盘在极限位置时，管路处于截流状态，液压系统压力范围在6.58.0Mpa，因此，应避免处于方向 盘极限状态时间过长 （3）当出现转向助力忽大忽小时，一般为转向油缸中存留气体，应进行放气操作。
（二）转向助力液的更换（二）转向助力液的更换 （1）将车辆停放在平直的路面上，起动发动机运行，使储液罐内的油液达到正常工作温度 （2）发动机熄火后，打开储液罐盖，用专用工具将油液全部抽出，然后加入新的油液至正常液面位置 （3）起动发动机运行，向左、右转动方向盘至极限位置，如此反复23次，使助力系统油液充分循环 （4）将发动机熄火，用专用工具抽出油液，再加入新的油液，如此反复操作23次，直到储液罐内的油液与 新油液颜色接近最后调整液面高度至正常值，转向助力液更换操作完毕 知识点：知识点：转向助力液更换 （1）转向助力液可用自动变速器液（ATF）替代 （2）转向助力液的更换周期一般为6000080000Km，以厂家规定的更换周期为准 一体化教学进程一体化教学进程 02 随堂练习随堂练习 随堂练习随堂练习 【选择题】 1、转向助力液的更换周期为 A）60000Km；B）100000Km；C）以厂家规定的周期为准； 2、液压助力转向系统式方向盘位于极限位置时，液压管路处于截流状态，助力系统压 力范围在，因此，应避免方向盘处于极限位置状态时间过长 A）2.54.0Mpa；B）6.58.0Mpa；C）10.512.0Mpa； 3、转向助力液的正常工作温度为。
A）4060；B）6080；C）80100； 谢谢观看谢谢观看 。
