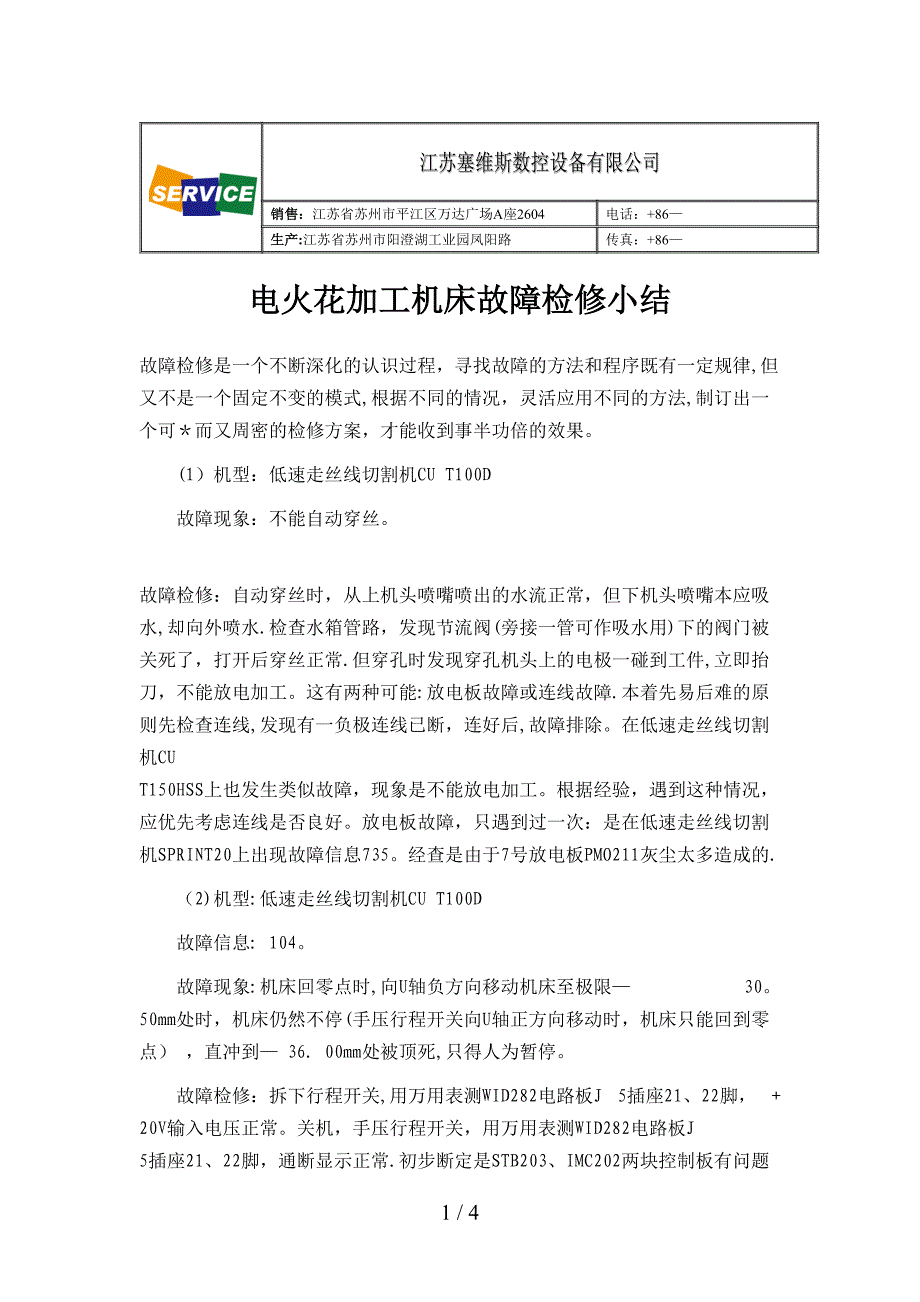

江苏塞维斯数控设备有限公司销售：江苏省苏州市平江区万达广场A座2604：+86—生产:江苏省苏州市阳澄湖工业园凤阳路：+86—电火花加工机床故障检修小结故障检修是一个不断深化的认识过程，寻找故障的方法和程序既有一定规律,但又不是一个固定不变的模式,根据不同的情况，灵活应用不同的方法,制订出一个可＊而又周密的检修方案，才能收到事半功倍的效果 (1）机型：低速走丝线切割机CU T100D 故障现象：不能自动穿丝 故障检修：自动穿丝时，从上机头喷嘴喷出的水流正常，但下机头喷嘴本应吸水,却向外喷水.检查水箱管路，发现节流阀(旁接一管可作吸水用)下的阀门被关死了，打开后穿丝正常.但穿孔时发现穿孔机头上的电极一碰到工件,立即抬刀，不能放电加工这有两种可能:放电板故障或连线故障.本着先易后难的原则先检查连线,发现有一负极连线已断，连好后,故障排除在低速走丝线切割机CU T150HSS上也发生类似故障，现象是不能放电加工根据经验，遇到这种情况，应优先考虑连线是否良好放电板故障，只遇到过一次：是在低速走丝线切割机SPRINT20上出现故障信息735经查是由于7号放电板PMO211灰尘太多造成的. （2)机型:低速走丝线切割机CU T100D 故障信息: 104。
故障现象:机床回零点时,向U轴负方向移动机床至极限— 30 50mm处时，机床仍然不停(手压行程开关向U轴正方向移动时，机床只能回到零点） ，直冲到— 36. 00mm处被顶死,只得人为暂停 故障检修：拆下行程开关,用万用表测WID282电路板J 5插座21、22脚， + 20V输入电压正常关机，手压行程开关，用万用表测WID282电路板J 5插座21、22脚，通断显示正常.初步断定是STB203、IMC202两块控制板有问题将STB201、STB202、STB203电路板（ STB202电路板与此故障无关，当时怕换乱了，就一齐换掉）与SPRINT 20机床的相同电路板互换故障依旧又换相关的DBE201、IMC202、DMC201、DMC202、SBC201电路板.这时向U轴正方向能移动，却不能冲水了（STB202电路板GL4、GL6指示灯不亮.SE5中间继电器线圈没有+ 24V电压，水泵无法工作)考虑SPRINT20冲水方式与CU T100D不同，所以又把电路板统统换回，开机后出现450信息,冷却系统出故障，且无冲水.按手动按钮（不论正负U、V、X、Y轴）机床只能移动一下，又出现450信息，然后死机。
这种情况似乎与DWC205板有关.于是更换DWC205电路板，无效果.最后，把分站站长DMC202板换掉(低速走丝线切割机单板机控制板有好几块,由主单板机（站长）分别控制其下各级分单板机(分站站长） ，各分单板机把各分功能控制板的工作情况汇总给主单板机控制板）开机后,屏幕显示乱码,遥控盒无显示把电路板重插一遍后开机,乱码消除出现信息123、109、421、300、301、451、486、450、108 ,系电源电路板故障，经仔细察看，发现L PS220电源电路板指示灯全不亮,关机检查,发现该电源电路板没插牢插紧后再开机,故障排除其实出现104信息，可能只是STB01或STB03接触不良 (3）机型：低速走丝线切割机SPRINT 20 故障信息：421 ， 123 故障现象:M2送丝电机不转 故障检修：上下移动配重,改变Rx2磁敏电位器阻值，M2电机没有转停动作.测DWC206电路板J 6插座的3、4脚，无电压输出，拔下DWC206板,发现V5场效应三极管BDW84D已开路,更换后M2电机正常转动 (4)机型：低速走丝线切割机SPRINT20 故障现象:机床M4皮带驱动电机不转。
故障检修:M4皮带驱动电机分别由三块电路板DWC205、DMD212、DMD215控制,DWC205电路板上有单板机是起控制作用的，负责输出电信号.DMD212电路板承前启后,是前置放大板.DMD215电路板是功率驱动放大板DMD215电路板上的COMS三极管直接驱动M4皮带电机转动根据DMD215电路板GL1指示灯不亮,首先应检测DMD215电路板发现前极没有电压信号加入查其前级电路板DWC212 ，也没有发现有电压信号加入最后查到DWC205电路板的UA9638输出放大器发现其已击穿.更换一新的后，故障排除还有一次M4皮带驱动电机开机就自转不停，按停止按钮也停止不下来在开机时，测量DMD212电路板J 2插头11、12脚,有+ 2. 79V电压,当机床自检完成后，变成20. 2V振荡（在按手动穿丝按钮时，J 2插头11、12脚有+ 2. 81V电压.按停止按钮后,变成20.2V振荡）继续从前向后往下查DMD215电路板上SN75182双差分线接收器4脚, + 20V高电平,光藕三极管C极2. 3VR 3 1电位器0V3IRF750 COMS三极管B极0 75V ，C极40V (按手动穿丝按钮时，C极+ 45V）。
不难判定功率驱动V3 COMS三极管有问题，拆下测量，V3 COMS三极管已击穿更换一新的后，故障排除 7)机型：电火花加工机床2U 故障信息:4247 , 349 , 4302 , 4493 ， 4442. 故障现象：机床换油后，在加工过程中,出现以上信息后,循环油泵自动关闭，机床停止加工疑是换油时空气进入管道造成将油泵气门打开放气也没效果（事后得知2U机床由于油位低，换油后不用放气）为判断是控制柜故障还是油路故障,把S10油量继电器短接（ PM1板上的AP1接线排7、8脚用导线连上） ，此时这路检测信号成开路状态，微机关闭油泵自动保护机床可进行完整加工说明是油路故障.而且故障出在循环油泵电机上,把油箱内的油放掉,卸下油泵,发现离心转子塞满了抹布,清理干净后，注意到油盖密封圈也开有一小油口,对准两油口装好,开机后机床正常 （8）机型：电火花加工机床1U 故障现象:按动主轴电极装夹按钮SE2 ，L2电磁阀时有时无致使电极装夹装置失灵，无法装夹 故障检修：出现此故障应作以下4部分检查：①按扭接触是否好良好②电磁阀是否有脏堵、卡住现象③WID230、PEC202电路板是否出故障.④相关连线是否有接触不良现象。
用手按SE2按钮，PEC202电路板GL2、GL9指示灯有亮度变化,说明信号送到，按扭无问题.用螺丝刀试电磁阀铁芯时，有时有磁有时无磁，是电没加上故障属于3、4部分,拔下PEC202电路板，外接+ 5V电源于K14继电器线圈两端，用万用表测量其常开触点.文中如有不足，请您指教！ / 。
