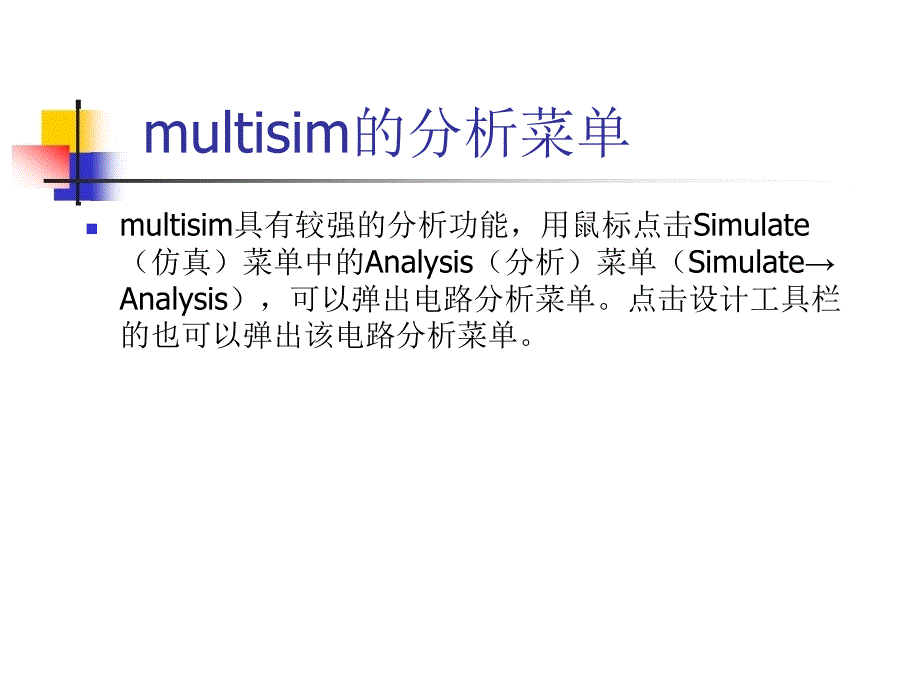

multisim的分析菜单 multisim具有较强的分析功能 用鼠标点击Simulate 仿真 菜单中的Analysis 分析 菜单 Simulate Analysis 可以弹出电路分析菜单 点击设计工具栏的也可以弹出该电路分析菜单 直流工作点分析 DCOperatingPoint 在进行直流工作点分析时 电路中的交流源将被置零 电容开路 电感短路 用鼠标点击Simulate Analysis DCOperatingPoint 将弹出DCOperatingPointAnalysis对话框 进入直流工作点分析状态 如图1 6 1所示 DCOperatingPointAnalysis对话框有Output AnalysisOptions和Summary3个选项 分别介绍如下 1 Output对话框Output对话框用来选择需要分析的节点和变量 1 VariablesinCircuit栏在VariablesinCircuit栏中列出的是电路中可用于分析的节点和变量 点击Variablesincircuit窗口中的下箭头按钮 可以给出变量类型选择表 在变量类型选择表中 点击Voltageandcurrent选择电压和电流变量 点击Voltage选择电压变量 点击Current选择电流变量 点击Device ModelParameters选择元件 模型参数变量 点击Allvariables选择电路中的全部变量 点击该栏下的FilterUnselectedVariables按钮 可以增加一些变量 点击此按钮 弹出Filternodes对话框 如图1 6 2所示 该对话框有3个选项 选择Displayinternalnodes选项显示内部节点 选择Displaysubmodules选项显示子模型的节点 选择Displayopenpins选项显示开路的引脚 图1 6 2Filternodes对话框 2 MoreOptions区在Output对话框中包含有MoreOptions区 在MoreOptions区中 点击Adddevice modelparameter可以在Variablesincircuit栏内增加某个元件 模型的参数 弹出Adddevice modelparameter对话框 在Adddevice modelparameter对话框 可以在ParameterType栏内指定所要新增参数的形式 然后分别在DeviceType栏内指定元件模块的种类 在Name栏内指定元件名称 序号 在Parameter栏内指定所要使用的参数 Deleteselectedvariables按钮可以删除已通过Adddevice modelparameter按钮选择到Variablesincircuit栏中的变量 首先选中需要删除变量 然后点击该按钮即可删除该变量 3 Selectedvariablesforanalysis栏在Selectedvariablesforanalysis栏中列出的是确定需要分析的节点 默认状态下为空 用户需要从Variablesincircuit栏中选取 方法是 首先选中左边的Variablesincircuit栏中需要分析的一个或多个变量 再点击Plotduringsimulation按钮 则这些变量出现在Selectedvariablesforanalysis栏中 如果不想分析其中已选中的某一个变量 可先选中该变量 点击Remove按钮即将其移回Variablesincircuit栏内 FilterSelectedVariables筛选FilterUnselectedVariables已经选中并且放在Selectedvariablesforanalysis栏的变量 2 AnalysisOptions对话框AnalysisOptions对话框如图1 6 3所示 在AnalysisOptions对话框中包含有SPICEOptions区和OtherOptions区 AnalysisOptions对话框用来设定分析参数 建议使用默认值 如果选择UseCustomSettings 可以用来选择用户所设定的分析选项 可供选取设定的项目已出现在下面的栏中 其中大部分项目应该采用默认值 如果想要改变其中某一个分析选项参数 则在选取该项后 再选中下面的Customize选项 选中Customize选项将出现另一个窗口 可以在该窗口中输入新的参数 点击左下角的RestoretoRecommendedSettings按钮 即可恢复默认值 图1 6 3AnalysisOptions对话框 3 Summary对话框在Summary对话框中 给出了所有设定的参数和选项 用户可以检查确认所要进行的分析设置是否正确 4 保存设置点击OK按钮可以保存所有的设置 5 放弃设置点击Cancel按钮即可放弃设置 6 进行仿真分析点击Simulate按钮即可进行仿真分析 得到仿真分析结果 交流分析 ACAnalysis 交流分析用于分析电路的频率特性 需先选定被分析的电路节点 在分析时 电路中的直流源将自动置零 交流信号源 电容 电感等均处在交流模式 输入信号也设定为正弦波形式 若把函数信号发生器的其它信号作为输入激励信号 在进行交流频率分析时 会自动把它作为正弦信号输入 因此输出响应也是该电路交流频率的函数 用鼠标点击Simulate Analysis ACAnalysis 将弹出ACAnalysis对话框 进入交流分析状态 ACAnalysis对话框如图1 6 4所示 ACAnalysis对话框有FrequencyParameters Output AnalysisOptions和Summary4个选项 其中Output AnalysisOptions和Summary3个选项与直流工作点分析的设置一样 下面仅介绍FrequencyParameters选项 在FrequencyParameters对话框中 1 参数设置在FrequencyParameters参数设置对话框中 可以确定分析的起始频率 终点频率 扫描形式 分析采样点数和纵向坐标 Verticalscale 等参数 其中 在Startfrequency窗口中 设置分析的起始频率 默认设置为1Hz 在Stopfrequency FSTOP 窗口中 设置扫描终点频率 默认设置为10GHz 在Sweeptype窗口中 设置分析的扫描方式 包括Decade 十倍程扫描 和Octave 八倍程扫描 及Linear 线性扫描 默认设置为十倍程扫描 Decade选项 以对数方式展现 在Numberofpointsperdecade窗口中 设置每十倍频率的分析采样数 默认为10 在VerticalScale窗口中 选择纵坐标刻度形式 坐标刻度形式有Decibel 分贝 Octave 八倍 Linear 线性 及Logarithmic 对数 形式 默认设置为对数形式 2 默认值恢复点击Resettodefault按钮 即可恢复默认值 3 仿真分析按下 Simulate 仿真 按钮 即可在显示图上获得被分析节点的频率特性波形 交流分析的结果 可以显示幅频特性和相频特性两个图 如果用波特图仪连至电路的输入端和被测节点 同样也可以获得交流频率特性 在对模拟小信号电路进行交流频率分析的时候 数字器件将被视为高阻接地 瞬态分析 TransientAnalysis 瞬态分析是指对所选定的电路节点的时域响应 即观察该节点在整个显示周期中每一时刻的电压波形 在进行瞬态分析时 直流电源保持常数 交流信号源随着时间而改变 电容和电感都是能量储存模式元件 用鼠标点击Simulate Analysis TransientAnalysis 将弹出TransientAnalysis对话框 进入瞬态分析状态 TransientAnalysis对话框如图1 6 5所示 TransientAnalysis对话框有AnalysisParameters Output AnalysisOptions和Summary4个选项 其中Output AnalysisOptions和Summary3个选项与直流工作点分析的设置一样 下面仅介绍AnalysisParameters选项 图1 6 5TransientAnalysis对话框 在AnalysisParameters对话框中 1 Initialconditions区在Initialconditions区中可以选择初始条件 点击AutomaticallydetermineInitialconditions 由程序自动设置初始值 点击Settozero 初始值设置为0 点击Userdefined 由用户定义初始值 点击CalculateDCoperatingpoint 通过计算直流工作点得到的初始值 2 Parameters区在Parameters区可以对时间间隔和步长等参数进行设置 Starttime窗口 设置开始分析的时间 Endtime窗口 设置结束分析的时间 点击Maximumtimestepsettings 可以设置分析的最大时间步长 其中 1 设置单位时间内的采样点数点击Minimumnumberoftimepoints 可以设置单位时间内的采样点数 2 设置最大的采样时间间距点击Maximumtimestep TMAX 可以设置最大的采样时间间距 3 设置分析的时间步长点击Generatetimestepsautomatically 由程序自动决定分析的时间步长 3 MoreOptions区在MoreOptions区中 选择Setinitialtimestep选项 可以由用户自行确定起始时间步 步长大小输入在其右边栏内 如不选择 则由程序自动约定 选择Estimatemaximumtimestepbasedonnetlist 根据网表来估算最大时间步长 4 Resettodefault按钮点击Resettodefault按钮 即可恢复默认值 5 Simulate按钮按下 Simulate 仿真 按钮 即可在显示图上获得被分析节点的瞬态特性波形 傅里叶分析 FourierAnalysis 傅里叶分析方法用于分析一个时域信号的直流分量 基频分量和谐波分量 即把被测节点处的时域变化信号作离散博里叶变换 求出它的频域变化规律 在进行傅里叶分析时 必须首先选择被分析的节点 一般将电路中的交流激励源的频率设定为基频 若在电路中有几个交流源时 可以将基频设定在这些频率的最小公因数上 譬如有一个10 5kHz和一个7kHz的交流激励源信号 则基频可取0 5kHz 用鼠标点击Simulate Analysis FourierAnalysis 将弹出FourierAnalysis对话框 进入傅里叶分析状态 FourierAnalysis对话框如图1 6 6所示 FourierAnalysis对话框有AnalysisParameters Output AnalysisOptions和Summary4个选项 其中Output AnalysisOptions和Summary3个选项与直流工作点分析的设置一样 下面仅介绍AnalysisParameters选项 图1 6 6FourierAnalysis对话框 在AnalysisParameters对话框中 1 Samplingoptions区在Samplingoptions区可以对博里叶分析的基本参数进行设置 其中 在Frequencyresolution Fundamentalfrequency 窗口中可以设置基频 如果电路之中有多个交流信号源 则取各信号源频率的最小公倍数 如果不知道如何设置时 可以点击Estimate按钮 由程序自动设置 在Numberof窗口可以设置希望分析的谐波的次数 Stoppingtimeforsampling 设置停止取样的时间 如果不知道如何设置时 也可以点击Estimate按钮 由程序自动设置 点击Edittransien。
