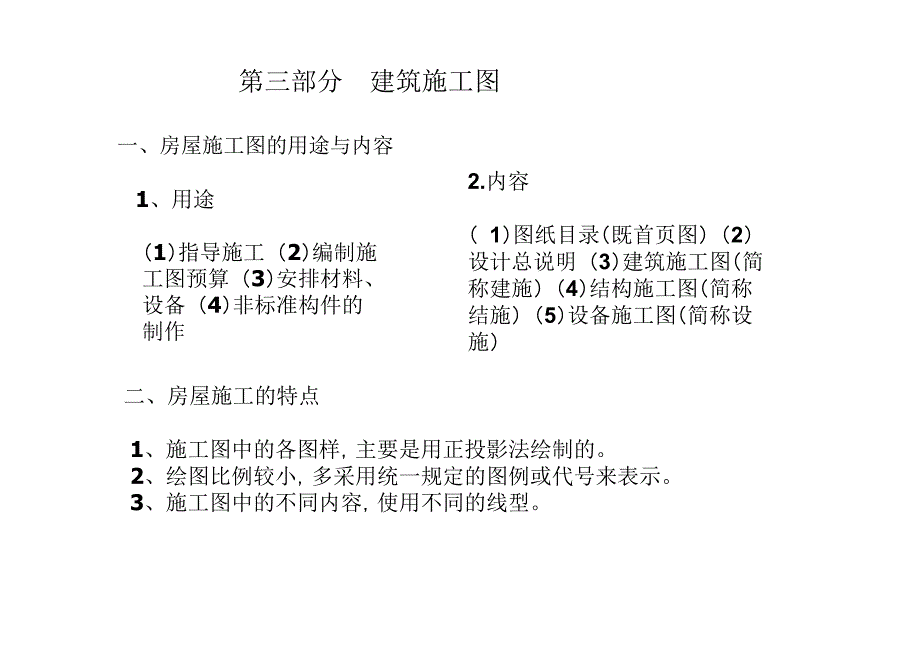

第三部分 建筑施工图一、房屋施工图的用途与内容1、用途（1）指导施工 （2）编制施工图预算 （3）安排材料、设备 （4）非标准构件的制作二、房屋施工的特点2.内容（ 1）图纸目录（既首页图） （2）设计总说明 （3）建筑施工图（简称建施） （4）结构施工图（简称结施） （5）设备施工图（简称设施）1、施工图中的各图样，主要是用正投影法绘制的2、绘图比例较小，多采用统一规定的图例或代号来表示3、施工图中的不同内容，使用不同的线型三、阅读房屋施工图的方法1、先看图纸目录——了解图纸类别和张数2、按目录顺序通读一遍——对房屋有一概略了解3、按专业逐张进行阅读阅读时：先整体后局部 先文字说明后图样 先图形后尺寸四、施工图中常用的符号（一）定位轴线：是用来确定房屋主要结构或构件的位置及其尺寸的基线用于平面时，称平面定位轴线（即定位轴线）用于竖向时，称竖向 定位轴线 定位轴线之间的距离，应符合模数数列的规定1、定位轴线：平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编 写；垂直方向采用大写拉丁字母，从下至上依次编写，其中 I、 O、Z 不 得使用，避免同1、0、2 混要淆细实线 直径8mm或10mm4 编号C1B 240120B120120A1 2 1 2 32、附加定位轴线：用于次要承重构件处。
1 表示 C号轴线之后2表示 3号轴线之后附加的第 2条轴线c附加的第 1条轴线33、定位轴线的各种注法15、63……193用于 3个或 3用于 3个以上连通用详图用于 2个轴线续编号的轴线个以上轴线（二）尺寸、标高 1、尺寸单位；（1）米（m）：用于标高及总平面图 （2）毫米（mm)：除标高及总平面图外2、标高定义：是标注建筑物某一部位高度的一种尺寸形式 （1）绝对标高：我国把青岛市外的黄海海平面作为零点所测定的高度尺寸 （2）相对标高：凡标高的基准面是根据工程需要而自行选定的一般把房屋底层室内主要地面定为相对标高的零点3、标高符号：用于个体建筑标高 用于总平面图标高4、标高数字： 总平面图标注到小数点后两位，其余标注到小数后三位基准面处基准面以上基准面以下+ 0.0003.0003.000（三）索引符号与详图符号1、索引符号细实线直径为 10mm表示：形式：详图编号局部剖切详图索引符号：剖切位置线4 详图绘制在本张图纸上详图编号45详图所在图纸编号 标准图集编号详图编号88J1 412详图所在标准图集页数45 剖视方向线表示从上向下或从后向前43 表示从右向左看2、详图符号粗实线直径为14mm表示：形式：详图编号详图编号445被索引详图所在图纸编号（四）建筑材料图例常用建筑材料图例补充：多孔材料金属材料焦渣、矿渣石膏板塑料五、建筑施工图建筑施工图是表示房屋的总体布局、建筑外形、内部布置以及细部构造、 内外装修、施工要求等内容的图样。
包括：总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图一 )、总平面图 ： 总平面图是表示建筑物场地总体平面布局的图纸它以平面图的形式表明建筑区域的地形、地物、道路、拟建房屋的位置、朝向以及与周围建筑物的 关系等情形由于图的比例小，房屋和各种地物及建筑设施均不能按真实的 水平投影画出，而是采用各种图例作示意性表达常用图例新建建筑物 原有建筑物拟建建筑物拆除建筑物.5024.5018.501646.6011.3046.1510总平面图 1：500（二）建筑平面图1、平面图的产生： 移开假想用一个水平剖切平面沿房屋的门 窗洞口的位置把房屋切开，移去上部 之后，对剖切平面以下部分所做出的 水平投影图，称为建筑平面图，简称 平面图2、平面图的名称：底层平面图 标准层平面图 顶层平面图 屋顶平面图3 、平面图的图示内容与图示方法：保留投影图示内容：表现房屋的平面状况和平面布置，包括房间的分割，楼梯 和走道的布置，墙柱构件的布局及轴线编号，门窗位置，平面尺寸，卫 生设施的布置等图示方法： 1）比例 2）图线 3）轴线编号 4）图例 5）尺寸标注常用图例、门代号M如：M 1 M 2 M311)单扇平开门2)单扇弹簧门3)双扇平开门4)双扇弹簧门5)推拉门6)推拉门7)推拉门2、窗4、 墙上预留洞代号 C 如 ： C1 C2 C38)平开窗9)bxh 下皮标高推拉窗10)高窗5 、墙上预留槽3、 楼梯间bxhxt 下皮标高底层 中间层 顶层平面图尺寸：外部尺寸和内部尺寸。
1、外部尺寸：在外墙外侧 标注三道尺寸第一道（最外一道）尺寸：房 屋外轮廓的总尺寸，即从一端的外墙边到 另一端外墙边的总长和总宽可用于计算建筑面积和占地面积第二道（中间一道）尺寸：房屋定位轴线间尺寸，一般横向轴线间的 尺 寸为开间尺寸，纵向轴线间的尺寸为进深尺寸第三道（最里一道）尺寸：分段尺寸，表示门窗洞口宽度和位置，墙 垛分段以及细部构造等2、内部尺寸：外墙以内的全部尺寸，主要用于注明内墙门窗洞口的位置及其宽度、墙 体厚度、卫生器具、灶台和洗涤盆等固定设备的位置及其大小此外，还应 表明楼、地面的相对标高，以及房间的名称，门窗编号底层平面图与其它层平面相比增加两项内容： 1）指北针2）剖切符号屋顶平面图屋顶平面图主要表示三个方面的内容：1、屋面的排水情况如排水分区、天沟、屋面坡度、雨水口的位置等 2、突出屋面的物体如电梯机房、水箱、检查孔、天窗、烟筒等3、细部做法如高出屋面泛水、天沟、变形缝、雨水口等三）建筑立面图：1、立面图的产生 建筑立面图是在与房屋立面平行的投影面上所作的正投影图2、立面图的命名： 以朝向命名 以正、背、侧命名 以定位轴线命名3、立面图的内容及图示方法： 立面图反映建筑外貌，室内的 构造与设施均不画出。
由于图的 比例较小，不能将门窗和建筑细 部详细表示出来，图上只是画出 其基本轮廓，或用规定的图例加 以表示图示方法：1）比例 2）图线 3）轴线编号 4）图例 5）尺寸标注（四）建筑剖面图 1、建筑剖面图的形成：假想用一个正立投影面或侧立投影面的平行面将房屋剖切开，移去剖 切平面与观察者之间的部分，将剩下部分按正投影的原理投射到与剖切平 面平行的投影面上，得到的图称为剖面图分为横剖面图和纵剖面图 2、剖面图的图示内容与图示方法 图示内容： 主要表示房屋的内部结构、分层 情况、各层高度、楼面和地面的构 造以及各配件在垂直方向的相互关 系等内容剖面图的剖切位置应选在能反 映内部构造的部位，并能通过门窗 洞口和楼梯间剖面图的投影方向及视图名称 应与平面图上的标注保持一致图示方法：1）比例2）图线3）轴线编号4）图例5）尺寸标注（五）建筑详图什么是建筑详图 ？建筑平、立、剖反映了房屋的全貌，但由于绘图的比例小，一些细部的构造、做法、所用材料不能直接表达清楚，240为了适应施工的需要，需将这些部分用较大的比例单独画出，这样的图称为建筑详图，简称60屋面160详图需要绘制详图包括：墙身详图、440楼梯详图、门窗详图等。
1、墙身剖面详图：墙身详图实际上是建筑剖面图的局部放大图图示内容：主要表达地面、楼面、屋面3 1：20和檐口等处的构造，楼板与墙体的连接370形式以及门窗洞口、窗台、勒脚、防潮图示方法：1）比例 2）图例层、散水等细部做法3）尺寸标注4）文字说明0.9001：2水泥沙浆抹面20厚60钢筋混凝土空心板2刷大白两道1:20防潮层。
