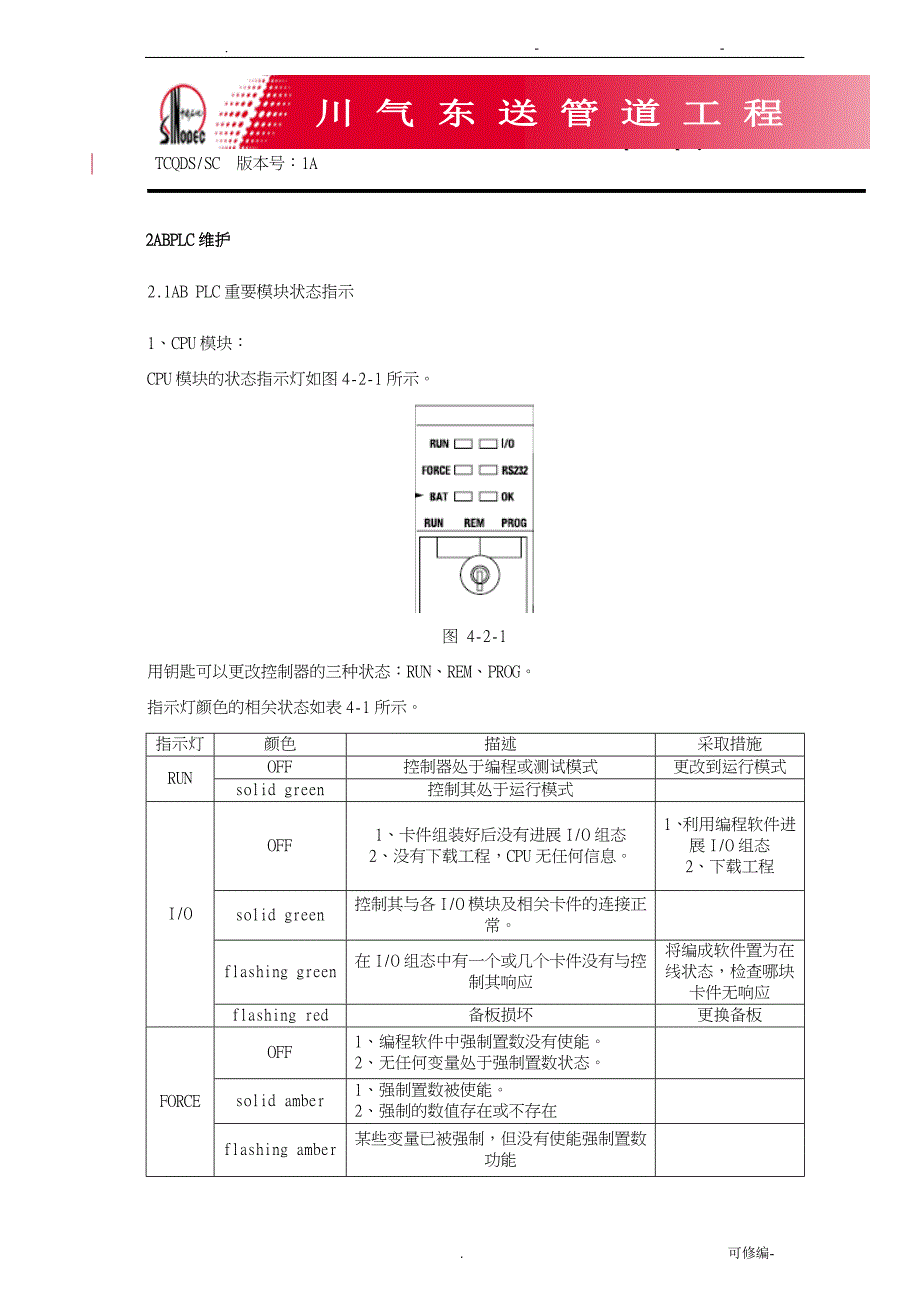

. -. Sichuan to EasternChina Gas Transmission Pipeline pany TCQDS/SC 版本号：1A2ABPLC维护2.1AB PLC重要模块状态指示1、CPU模块：CPU模块的状态指示灯如图4-2-1所示图 4-2-1用钥匙可以更改控制器的三种状态：RUN、REM、PROG指示灯颜色的相关状态如表4-1所示指示灯颜色描述采取措施RUNOFF控制器处于编程或测试模式更改到运行模式solid green控制其处于运行模式I/OOFF1、卡件组装好后没有进展I/O组态2、没有下载工程，CPU无任何信息1、利用编程软件进展I/O组态2、下载工程solid green控制其与各I/O模块及相关卡件的连接正常flashing green在I/O组态中有一个或几个卡件没有与控制其响应将编成软件置为状态，检查哪块卡件无响应flashing red备板损坏更换备板FORCEOFF1、编程软件中强制置数没有使能。
2、无任何变量处于强制置数状态solid amber1、强制置数被使能2、强制的数值存在或不存在flashing amber某些变量已被强制，但没有使能强制置数功能RS232OFF没有使用RS232通讯solid green数据正在收发BATOFF电池正常solid green表示断电期间，控制器正在保存工程到其部存储器中，如果指示灯为红色，那么断电后控制器在保存工程过程中，指示灯也仍是红色solid red表示电量低，或没有安装电池安装新的电池OKOFF没有上电给控制器上电flashing red1、如果控制器是第一次使用，那么表示需要对其升级2、如果控制器中已下载工程，表示有其他错误产生1、升级控制器硬件到正确版本2、检查去除错误solid red控制器发生了不可恢复的错误，正在去除工程检查去除错误，重新下载程序solid green控制器正常flashing green控制器正在下载程序表 4-12、SRM模块：图 4-2-21〕OK LED指示灯〔位于SRM面板的最右侧〕：OFF表示SRM模块没有供电；solid red表示SRM模块上电自检测或SRM模块出现严重故障；flashing red表示SRM模块正在升级或存在不严重的故障或配置不正确；solid green表示SRM模块正常；Flashing green表示SRM模块正常但没有与其他模块建立连接。
2〕 LED〔位于面板的中央〕OFF表示没有上电或没有通讯活动；Red＜1second表示SRM模块上电后与另一个SRM模块建立了通讯solid red表示存在严重的通讯错误green flash表示当前正与另一块SRM通讯3〕PRI LED〔位于面板的最左侧〕OFF表示没上电或SRM备板处于备用状态或错误状态green＜1second表示正在确定哪块SRM所在备板处于主状态green表示SRM所在备板处于主状态4〕显示代码在面板上有个显示代码的区域，具体代码见表4-2：代码描述TxxxSRM模块在启动过程中自检测????解析过渡状态DISQ处于备用状态，但已丧失备用功能SYNC处于备用状态PRIM处于主状态BOOTBoot mode等待进一步的指示ERASBoot mode正在抹去固件信息PROGBoot mode正在下载新的固件信息Exxx主要故障状态表 4-23、BR模块：模块前面板如图4-2-3所示，面板上部屏幕是代码显示区域，具体状态见表4-3图 4-2-3BR模块用于controlnet网络通讯，配置机架节点地址，节点地址的配置在模块底部的拨码开关处图中OK指示灯相关状态，见表4-3所示。
指示灯显示描述措施OFFNone由于电源故障或部故障导致通信断开检查电源；检查电缆连接；检查模块是否插紧；如果不行就更换模块redMsg如果正在使用冗余控制，表示这个模块的网络地址被置为了00或99，这是无效的将备板断电，拔出模块，将模块节点地址设置为01到98之间的唯一的数值，再安装回去上电BPA#在上电中该模块发现一个被锁定的槽位地址替换备板或模块BPPX产生了众多的CRC错误替换模块BPIC模块存在硬件错误替换模块DUPL对于冗余系统来说，在主/备转换期间，该状态是暂时的除此之外表示模块节点地址重复等待10秒，如果状态不消除，那么把备板断电取出模块，将模块地址更改，不要重复，再将模块安装回去，重新上电RACK不能识别备板存储器，或槽号地址不正确更换备板STOPWAIT等待冗余模块上电完毕flashing redBOOT模块无效升级模块固件ROMUPDT升级正在进展SNGLKPR！在MAC ID 01上升级固件，并重新组网greenOK正常状态INIT模块正在初始化BW﹥MAX模块负荷太重连接超时，网络带宽有待扩展如果这种情况经常发生，那么需要另外增加一块BR以分担通讯任务CMPT备用模块与主模块相匹配，处于冗余状态DSNP备用模块与主模块不匹配检查主备板上相应的模块的类型，并作调整。
PwDS模块处于主状态，但备用模块无效检查主备板上相应的模块类型，并作调整PwQg模块处于主状态，备用模块有效，两模块正在构成正确冗的余状态PwQS模块处于主状态，备用模块有效，两模块已构成正确的冗余状态PwNS模块处于主状态，但没有构成冗余检查备用备板上相应槽位的模块类型，状态是否正确Qfng备用模块正在具备冗余资格QS备用模块已经具备冗余资格SW上电后模块的节点地址被改变了建议将拨码开关置为初始设置，或更换模块，因为可能隐藏硬件问题flashinggreenFGcontrolnet网络组态错误重新检查组态NET网络电缆错误或没有活性节点检查电缆连接，确定每个节点都被接入CONTROLnet网络Green or OFFSO_1主备交换阶段1如果任何一条信息的显示超过2秒，模块在主备切换中就可能存在问题，更换相应模块或整个冗余组SO_2主备交换阶段2SO_3主备交换阶段3SN_1备机架成为主机架阶段1SN_2备机架成为主机架阶段2SN_3备机架成为主机架阶段3？Cpt如果模块类型匹配，那么表示该模块未被定义！Cpt模块已被定义，但模块类型不匹配更换模块，使用正确的类型和版本表 4-3图中A，B指示灯相关状态见表4-4：A and B状态措施Off没供电需要供电Steady red单体故障重新给模块上电Alternatingred/green自检测Alternatingred/off节点配置不正确检查网络地址及其他网络配置参数A or B状态措施OffA网或B网未被使能如果要求网络冗余，那么要将另一条网络也搭建成controlnet网络Steady green工作正常Flashinggreen/off暂时故障A and B状态措施Flashingred/off1、连接不正常2、没有设置节点1、检查电缆是否损坏，连接是否松散，终端电阻是否都安装完毕2、配置节点Flashingred/green网络配置不正确重新给上电或将模块拔出重修安装表 4-44、ENBT模块：模块状态指示面板如图4-2-4所示。
图 4-2-4ENBT模块用于上下位机的通讯，在CPU与外界设备通讯过程中发挥重要作用NET LED状态及信息见表4-5：指示灯模块状态描述OFF没有上电，没有设置IP检查备板是否上电，模块是否插紧，模块是否组态flashgreen无连接模块已被设置IP，但没有建立连接greenCIP连接模块已设置IP，并建立了连接flashred连接超时该模块处理的连接超时redIP重复更改IP地址，保证唯一性表 4-5LINK LED状态及信息见表4-6：指示灯模块状态描述OFF没有数据传输模块并未作好通讯准备Green准备完毕模块作好通讯准备flashinggreen正在进展数据传输模块在与其他网络通讯表 4-6OK LED状态及信息见表4-7：指示灯模块状态描述OFF没有供电检查备板供电情况，模块是否插紧flashinggreen备用模块未被组态green模块正常模块正常flashingred次要故障该故障可恢复，原因可能起于组态配置red主要故障故障无法恢复，重新插拔模块，如果不行就更换模块flashingred andgreen自检测模块上电后自检测表 4-75、上位机画面中对ABPLC各模块状态的显示：当模块放生故障后，在上位机系统配置图中会将发生故障的模块显示出来，画面中模块的指示灯由绿色变为红色，如图4-2-5所示。
图 4-2-5如上图中红色标记处绿灯表示模块正常，红灯表示模块有故障2.2 controlnet网络维护与controlnet网络相关的设备主要有BR模块，同轴电缆，终端电阻，电缆连接器等在系统成功运行之前，需要对所有的模块进展组网，当组网成功后，在I/O组态配置中各I/O及其他卡件上面的“！〞会消失，如果组网不成功，上面的“！〞一直保存当某一块卡件脱离controlnet网络，在I/O组态配置上它也会出现“！〞在系统配置画面中，将controlnet网络的状态作了指示灯，操作员可以根据系统配置画面上的状态指示灯来实时了解controlnet网络的状况当网络连接不正常时，可通过检查BR模块，电缆连接是否严密或者重新组网来解决2.3 主备PLC冗余PLC的冗余状态可以通过系统配置画面来显示，如图4-2-4所示，在画面中已将主备PLC的运行状态，冗余状态作了状态指示灯当状态不正常时，指示灯会由绿色变为红色，并产生持续报警在SRM模块面板上面可以看出主备PLC的冗余状态，主备机架中的SRM模块面板中一个显示PRIM，一个显示SYNC表示两PLC处于冗余状态冗余系统在SRM模块上面的显示如图4-2-6：图 4-2-62.4 OB16E状态指示灯在OB16E指示灯中，存在一个保险状态指示，如图4-2-7：图 4-2-7当某个通道的保险丝熔断时，FUSE处该通道指示灯变亮；在正常。
