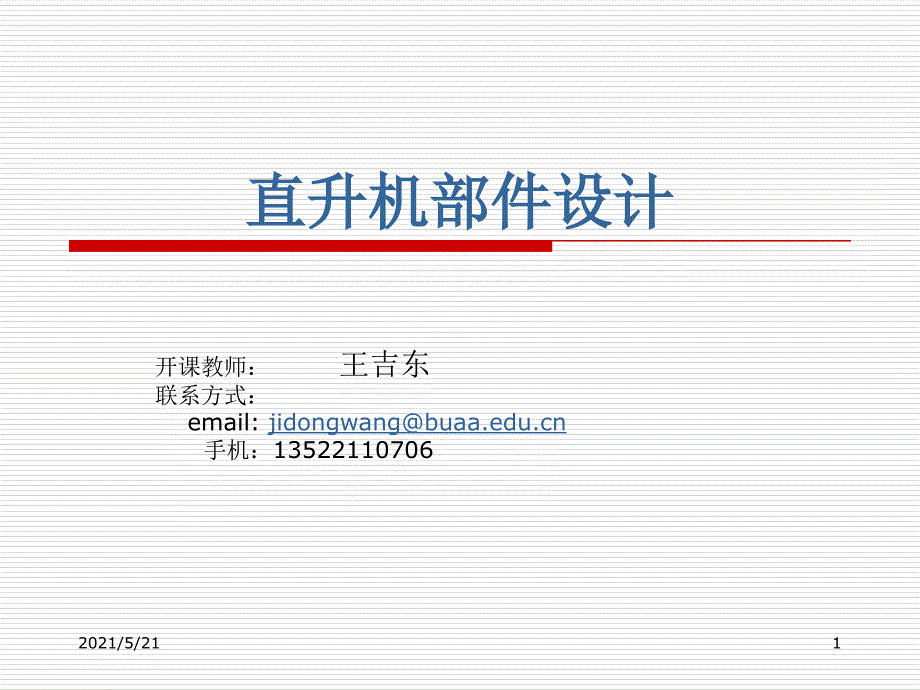

直升机部件设计直升机部件设计开课教师：王吉东联系方式： email: jidongwang@ ：135221107062021/5/211 课程要求：三个层次设计计算（20%）功能原理（30%）知识性了解（50%）2021/5/212 知识性了解：2021/5/213 功能原理2021/5/214 设计计算2021/5/215 课程内容：第一章：直升机结构的特点与最新发展第二章：旋翼系统 第三章：直升机尾桨第四章：操纵系统第五章：传动系统第六章：起落架第七章：直升机机身第八章：复合材料在直升机结构上的应用2021/5/216 参考书o直升机部件设计，张呈林，张晓谷，等编著；航空专业教材编写组出版，1986年；o直升机强度，孙之钊，肖秋庭，徐桂祺，航空工业出版社，1990年；o[美]工程设计手册，直升机工程初步设计，第三机械工业部第六0二研究所翻译o飞机设计手册，直升机设计，《飞机设计手册》总编委会，航空工业出版社，2005年o军用直升机设计技术，R.W.普罗蒂；航空工业出版社，1992年；o直升机理论，W.约翰逊，孙如林译；航空工业出版社，1991年；2021/5/217 考核方式o课堂作业20%o大作业30%o期末考试50%2021/5/218 第一章 直升机结构的特点与最新发展m直升机的分类m直升机结构设计特点m直升机的外载荷2021/5/219 按重量分类Ø重型直升机：起飞重量（大于20吨）Ø大型直升机：起飞重量（10吨～20吨）Ø中型直升机：起飞重量（4吨～10吨）Ø轻型直升机：起飞重量（2吨～4吨）2021/5/2110 重型直升机CH54-B 、S-64（美国，1970年）绰号“空中吊车”最大起飞重量增加到21.3吨最大起吊重量18.5吨2021/5/2111 重型直升机CH47SD “超级支奴干”（美国，1999年）最大起飞重量：24.5吨最大吊挂重量：>10吨2021/5/2112 重型直升机CH-53 “超级种马”（美国，1978年）最大起飞重量：33.34吨最大外部有效载荷：16.3吨2021/5/2113 重型直升机米6“吊钩”（前苏联，1957年）最大起飞重： 42.5吨最大载重：12吨2021/5/2114 重型直升机米10“哈克”（前苏联，1961年）最大起飞重： 43.7吨最大吊挂重量：11吨2021/5/2115 重型直升机米26“光环”（前苏联，1983年）最大起飞重： 56吨最大吊挂重量：20吨2021/5/2116 重型直升机米12“信鸽”（前苏联，1969年）最大起飞重量：105吨最大载重：40.2吨2021/5/2117 按布局形式分类Ø单旋翼尾桨式Ø共轴双旋翼式Ø纵列式Ø横列式Ø交叉旋翼式Ø桨尖喷气式Ø组合式倾转旋翼式旋翼/固定翼组合式…2021/5/2118 共轴式直升机2021/5/2119 2021/5/2120 纵列式2021/5/2121 2021/5/2122 横列式2021/5/2123 交叉旋翼式K-Max 最大起飞重量：4740公斤空重：2040公斤巡航速度：185公里／小时2021/5/2124 2021/5/2125 桨尖喷气式Hill Hoe-1英国（英国（1950s））Fairey Rotodyne2021/5/2126 倾转旋翼式NASA X-17（1961年）NASA X-18（1965年）2021/5/2127 倾转旋翼式Bell X-22 （1966年）Bell XV-3Bombardier CL-842021/5/2128 倾转旋翼式Bell V-15Bell V-22法国 Eurotilt 2021/5/2129 组合式直升机AH-56“夏夏延延” Piasecki 16HXV-1 2021/5/2130 组合式直升机Bell 533 Sikorsky S-61FSikorsky S-692021/5/2131 停转旋翼式波音的“蜻蜓”Dragonfly 研究机2021/5/2132 停转旋翼式Sikorsky X2 helicopter2021/5/2133 其他形式2021/5/2134 其他形式2021/5/2135 其他形式2021/5/2136 2021/5/2137 2021/5/2138 按用途分类Ø运输直升机Ø侦察直升机Ø武装直升机Ø…2021/5/2139 运输直升机UH-60,S-70 “黑鹰黑鹰”（美国，（美国，1970））最大起飞重量：最大起飞重量：11.6吨载重：载重：7.4吨最大空速最大空速: 357 km/h 战斗半径：战斗半径： 592 km 飞送距离：飞送距离： 2,220 km 实用升限实用升限: 5,790 m爬升率爬升率: 3.6 m/s 2021/5/2140 侦察直升机OH-58基奥瓦基奥瓦空重：718千克有效载荷：345公斤机组成员：1名，可携4名巡航速度：120公里/小时最大速度：120公里/小时2021/5/2141 武装直升机AH-1“眼镜蛇攻击直升机眼镜蛇攻击直升机”AH-64D“长弓阿帕奇攻击直升机长弓阿帕奇攻击直升机2021/5/2142 武装直升机Mi-24“雌鹿”武装直升机Mi-28“浩劫”武装直升机2021/5/2143 武装直升机Ka-52“短吻鳄”攻击直升机2021/5/2144 武装直升机虎虎”式武装直升机式武装直升机RAH-66“科曼奇”2021/5/2145 直升机结构形式特点2021/5/2146 气动环境（悬停）2021/5/2147 气动力环境（前飞）2021/5/2148 固定翼飞机对比2021/5/2149 直升机桨毂CH54 “空中吊车”2021/5/2150 2021/5/2151 UH60 “黑鹰”桨毂零件 2021/5/2152 操纵系统Bo105 操纵系统2021/5/2153 2021/5/2154 直升机尾翼2021/5/2155 传动系统2021/5/2156 结论ü异形件较多ü结构动力学设计ü疲劳强度要求高ü抗坠毁设计要求高2021/5/2157 部分资料从网络收集整理而来，供大家参考，感谢您的关注！ 。
