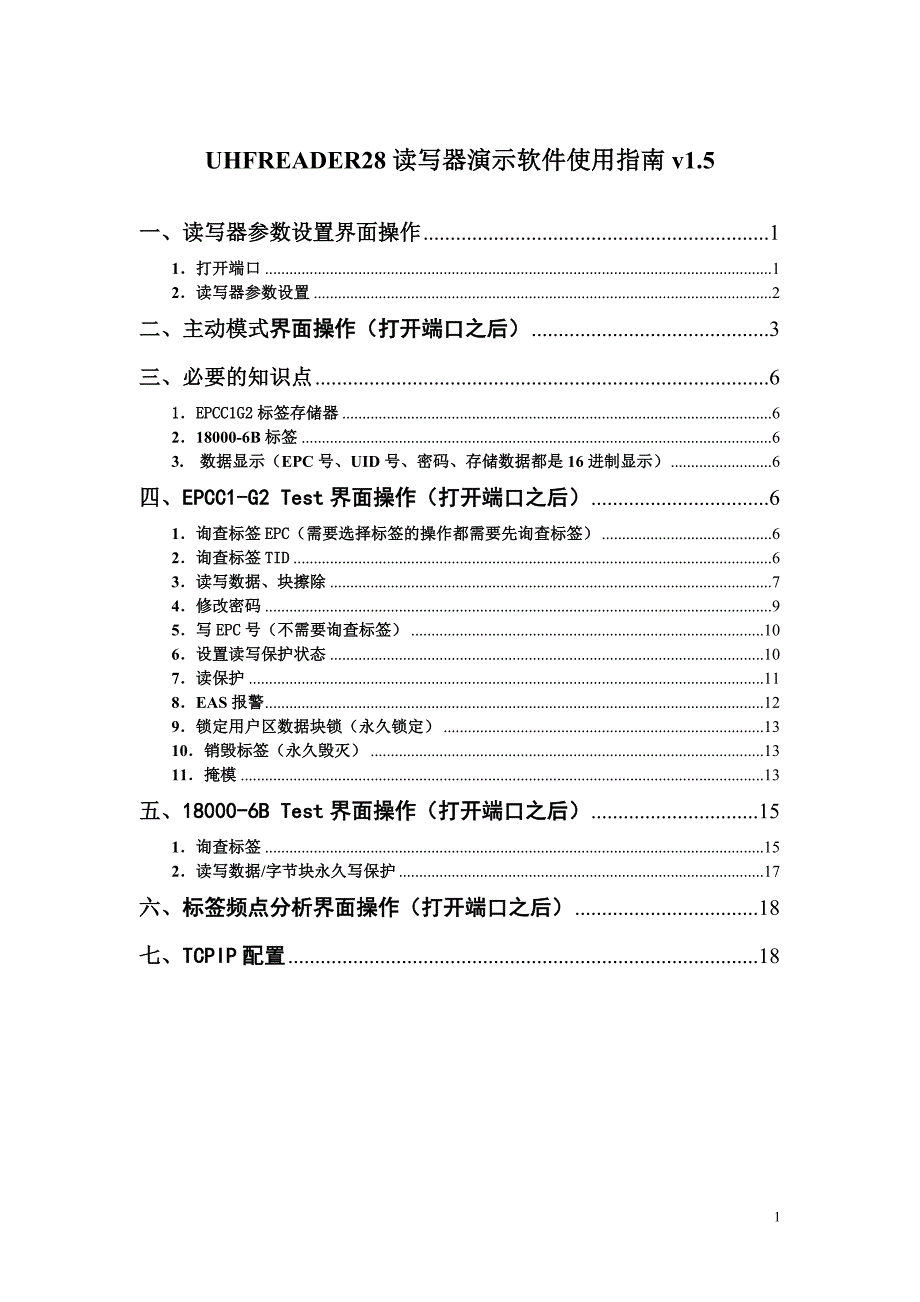

UHFREADER28读写器演示软件使用指南v1.5一、读写器参数设置界面操作 11.打开端口 12.读写器参数设置 2二、主动模式界面操作(打开端口之后) 3三、必要的知识点 61.EPCC1G2标签存储器 62.18000-6B标签 63. 数据显示(EPC号、UID号、密码、存储数据都是16进制显示) 6四、EPCC1-G2 Test界面操作(打开端口之后) 61.询查标签EPC(需要选择标签的操作都需要先询查标签) 62.询查标签TID 63.读写数据、块擦除 74.修改密码 95.写EPC号(不需要询查标签) 106.设置读写保护状态 107.读保护 118.EAS报警 129.锁定用户区数据块锁(永久锁定) 1310.销毁标签(永久毁灭) 1311.掩模 13五、18000-6B Test界面操作(打开端口之后) 151.询查标签 152.读写数据/字节块永久写保护 17六、标签频点分析界面操作(打开端口之后) 18七、TCPIP配置 181UHFReader28读写器演示软件使用指南v1.5一、读写器参数设置界面操作1.打开端口在打开端口之前,请将读写器与串口、天线正确连接,再接通电源。
1)自动打开可用端口:读写器地址等于FF时,为广播方式,与该串口连接的读写器均会响应 读写器地址等于其他值时,如00,则读写器信息中地址为00的读写器才会响应点,若一个读写器连上电脑COM1~COM9其中之一,则演示软件以指定的波特率通过连接的端口与读写器通讯,看到连接的端口在已打开端口里,如:否则(2)打开指定端口:点,则演示软件分别以9600bps、19200bps、38400bps、57600bps、115200bps通过指定端口搜索读写器,成功则看到否则(3)选择要操作的端口: 当一台电脑连接多个读写器,一个演示软件打开多个端口时,一个端口对应一个读写器,选择要操作的端口就是选择要操作的读写器,右下角显示 2.读写器参数设置(1)要设置的新的读写器地址这个地址不能为0xFF如果设置为0xFF,则读写器将返回出错信息2)设置并保存读写器输出功率配置3)选择读写器工作频段,不同的频段,频率范围不同4)设置读写器工作的上限频率,下限频率对于不同地方,无线电要求规则不同用户可以根据当地情况选择询查标签比较灵敏的频率范围单频点操作,只需两频率选择相同值跳频操作,只需设为不同值5)设置读写器波特率,出厂波特率为57600bps。
6)设置读写器的询查命令最大响应时间,即演示软件发询查命令时,没收到读写器响应,等待10*100ms仍没响应,则退出等待7)GPIO控制选择需要的引脚,单击,可以控制引脚输出状态,单击,可获取已设置的引脚状态8),选择天线4,单击,此时,天线4在工作状态,可以同时选择多个天线一起工作9),选择闭合时间,单击即可设置闭合时间10),选择单击,可查询到时钟当前时间,若时间不准,可选择,输入准确的时间,单击,即可完成对时间的调整11),选择对应的输出端口,单击,可设置需要通知的输出端口12),选择蜂鸣器开关状态,单击设置按钮即可完成操作,蜂鸣器打开开,当读写器对标签操作成功有提示音二、主动模式界面操作(打开端口之后)(1),选择继电器动作,灵敏度,单击按钮,左下角显示,则操作成功2),选择掩码区域,此时选择的是EPC区,起码起始位地址,掩码位长度,掩码数据,左下角显示,则操作成功,如果掩码位长度与掩码数据长度不符则有提示3),选择标签的查询类型或,只有选择时,才可以选择查询动作,或或或或,左下角显示,则操作成功4),选择间隔时间,单击按钮,左下角显示,则操作成功此时读写器询查标签的时间间隔为10ms。
5),只有选择时,定时通知时间才有效,左下角显示,则操作成功此时读写器询查标签的时间间隔为10ms(只有选择时,才可以进行获取存储块标签信息操作)6),选择触发时间,单击按钮,左下角显示,则操作成功 (7),输入起始地址,及要读取的数据字数,单击按钮,左下角显示,则操作成功8),(选择应答模式时,可对其它页面进行操作)单击按钮,左下角显示,则操作成功 (9),单击此按钮,若执行成功则可显示以上六项操作参数 (10)首先设置应答方式为命令通知方可进行以下操作单击按钮,若读取到标签信息,将在列表显示:,单击按钮,将清除读写器存储块中的标签信息11)首先设置应答方式为除命令通知外方可获取数据,单击按钮,若读取到数据则显示,单击按钮不再提取数据三、必要的知识点1.EPCC1G2标签存储器从逻辑上将标签存储器分为四个存储区,每个存储区可以由一个或一个以上的存储器字组成这四个存储区是:EPC 区(EPC):存EPC号的区域,本读写器规定最大能存放15字EPC号可读可写TID 区(TID):存由标签生产厂商设定的 ID 号,目前有4字和8字两种ID 号可读,不可写用户区(User):不同厂商该区不一样。
Inpinj 公司的 G2 标签没有用户区Philips 公司有28字可读可写保留区(Password):前两个字是销毁(kill)密码,后两个字是访问(access)密码可读可写四个存储区均可写保护写保护意味着该区永不可写或在非安全状态下不可写;读保护只有密码区可设置为读保护,即不可读2.18000-6B标签6B标签只有一个存储空间,最低8个字节(0~7字节)是标签的UID,并且不能被改写后面的字节都是可改写的,也可以被锁定,但是一旦锁定后,则不能再次改写,也不能解锁3. 数据显示(EPC号、UID号、密码、存储数据都是16进制显示)注明为16进制,那么11为第一字节,22为第二字节,1122为第一字共8个字节,或者说共4个字四、EPCC1-G2 Test界面操作(打开端口之后)1.询查标签EPC(需要选择标签的操作都需要先询查标签)(1)每隔50ms发一次询查命令2)看到2.询查标签TID(1)选择(2)输入询查条件(3)3.读写数据、块擦除(1)读数据操作流程<1> 选择标签 <2> 选择用户区<3> 填写起始地址:0x00 表示从第一个字(相应存储区第一个16位)开始读,0x01表示从第2个字开始读,依次类推。
读长度:要读取的字的个数不能为0x00,不能超过120,即最多读取120个字若设置为0或者超过了120,将返回参数出错的消息访问密码:从左到右为从高位到低位,2字的访问密码的最高位在第一字,如果电子标签没有设置访问密码,则访问密码部分为全0<4> 点击左下角看到(2)写数据操作流程<1> 选择标签 <2> 选择用户区<3> 填写(EPC区起始地址为02)起始地址:0x00,则写数据第一个字(从左边起)写在指定的存储区的地址0x00中,依次类推访问密码:从左到右为从高位到低位,2字的访问密码的最高位在第一字,如果电子标签没有设置访问密码,则访问密码部分可以为任意值,但不能缺失<4> 点击左下角看到注:写数据可用来更改EPC号(方法如下)<1> 选择标签<2> 选择EPC区<3> 选择,此时EPC起始字地址固定为2.<4> 填写 (此数据为要更改的EPC号)访问密码:从左到右为从高位到低位,2字的访问密码的最高位在第一字,如果电子标签没有设置访问密码,则访问密码部分可以为任意值,但不能缺失<5> 点击左下角看到询查此时的标签可看到EPC号已修改(2)块写数据操作流程<1> 选择标签 <2> 选择用户区<3> 填写(EPC区起始地址为02)起始地址:0x00,则写数据第一个字(从左边起)写在指定的存储区的地址0x00中,依次类推。
访问密码:从左到右为从高位到低位,2字的访问密码的最高位在第一字,如果电子标签没有设置访问密码,则访问密码部分可以为任意值,但不能缺失<4> 点击左下角看到(3)块擦除操作流程(把选定的数据清除为0)<1> 选择标签 <2> 选择用户区<3> 填写起始地址:0x00 表示从第一个字开始块擦除,0x01表示从第2个字开始块擦除,依次类推擦除长度:要擦除的字的个数不能为0x00,若设置为0,将返回参数出错的消息访问密码:从左到右为从高位到低位,2字的访问密码的最高位在第一字,如果电子标签没有设置访问密码,则访问密码部分可以为任意值,但不能缺失<4> 点击左下角看到4.修改密码注意:修改密码操作时,确保读写器与标签通讯顺畅,以及标签保留区未被锁定否则将返回错误信息1)选择标签 (2)选择保留区(3)填写标签访问密码访问密码:从左到右为从高位到低位,2字的访问密码的最高位在第一字,如果电子标签没有设置访问密码,则访问密码部分可以为任意值,但不能缺失4)修改访问密码为12345678:填写点击(5)修改毁灭密码为12345678:填写点击(6)左下角看到说明修改成功5.写EPC号(不需要询查标签) (1)填写标签访问密码(若标签的EPC区未设置密码保护,可填写任意8位数据)(2)向电子标签EPC区写入EPC号。
3)点击写EPC写入的时候,天线有效范围内只改写某一张电子标签 即当天线有效范围内存在多张电子标签,且访问密码相同或标签的EPC区都未设置密码保护时,点击一次写EPC,只随机改写其中一张电子标签的EPC号6.设置读写保护状态(1)选择标签 (2)选择用户区(3)选择保护类型(4)填写标签访问密码只有当读保留区,并且相应存储区设置为密码锁、且标签的访问密码为非0的时候,才需要使用正确的访问密码在其他情况下,密码为零或正确的访问密码7.读保护(1)设置单张读保护操作流程<1> 选择标签 <2> 填写标签访问密码(如果密码为0,需先设置一个非0的密码方可操作)<3> 点击根据电子标签的EPC号,对标签设置读保护,使得电子标签不能被任何命令读写,对标签进行询查操作,也无法得到电子标签的EPC号仅对 NXP UCODE EPC G2X标签有效2)设置单张读保护(不需要询查标签)操作流程<1> <2> 填写标签访问密码(如果密码为0,需先设置一个非0的密码方可操作)<2> 点击可以为有效范围内的电子标签设定读保护与的区别是,当有效范围内存在多张标签的时候,无法知道这个命令操作的是哪一张电子标签。
如果要对多张标签进行操作,则标签的访问密码最好是相同的仅对NXP UCODE EPC G2X标签有效3)解除单张读保护操作流程(不需要询查标签)<2> 填写标签访问密码(如果密码为0,需先设置一个非0的密码方可操作)<2> 点击用来给设置了读保护的标签解锁天线有效范围内只能放置一张要被解锁的电子标签仅对NXP UCODE EPC G2X标签有效说明: 对于不支持读保护设定的标签,认为没有被锁定4)检测单张被读保护操作流程(不需要询查标签和访问密码)<1> 点击不能测试标签是否支持读保护锁定命令,只能测试标签是否被读保护锁定对于不支持读保护锁定的电子标签,一致认为没有被锁定。
