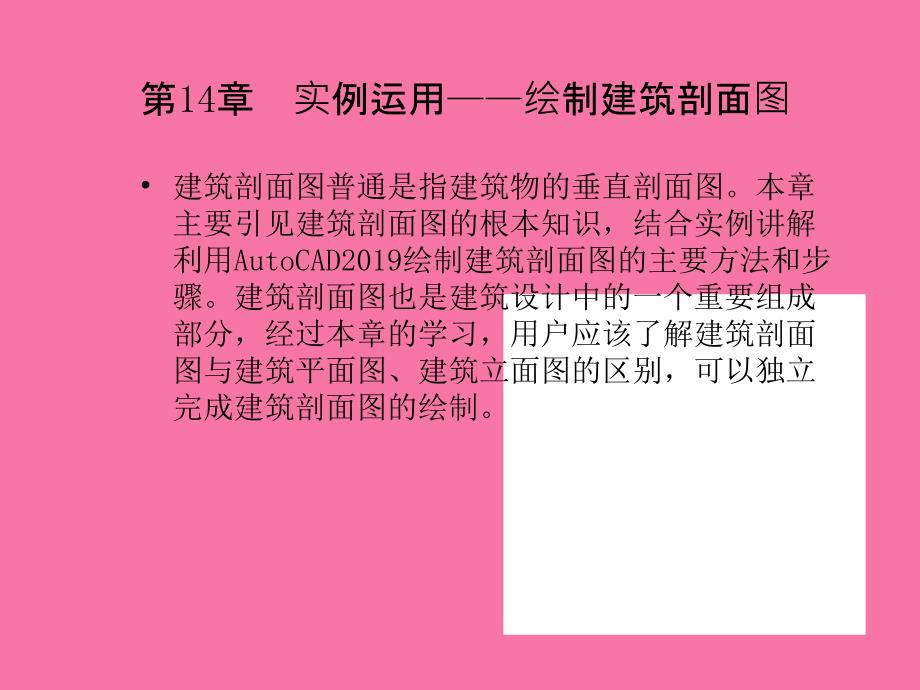

第14章 实例运用——绘制建筑剖面图•建筑剖面图普通是指建筑物的垂直剖面图本章主要引见建筑剖面图的根本知识，结合实例讲解利用AutoCAD2019绘制建筑剖面图的主要方法和步骤建筑剖面图也是建筑设计中的一个重要组成部分，经过本章的学习，用户应该了解建筑剖面图与建筑平面图、建筑立面图的区别，可以独立完成建筑剖面图的绘制 14.1 建筑剖面图简介•14.1.1 建筑剖面图的构成和作用•14.1.2 建筑剖面图的内容 14.1.1 建筑剖面图的构成和作用•为阐明房屋内部垂直方向的主要构造，假想用一个平行于正立投影面或侧立投影面的竖直剖切面将建筑物垂直剖开，移去处于察看者和剖切面之间的部分，把余下的部分向投影面投射所得投影图，称为建筑剖面图，简称剖面图•建筑剖面图主要表示建筑物垂直方向的内部构造和构造方式，反映房屋的层次、层高、楼梯、构造方式、层面及内部空间关系等它与建筑平面图、立面图相配合，是建筑施工图中不可短少的重要图样之一•剖面图的剖切位置和数量要根据房屋的详细情况和需表达的部位来确定剖切位置应选择在内部构造和构造比较复杂或有代表性的部位剖面图的图名和投影方向应与底层平面图上的标注一致。
14.1.2 建筑剖面图的内容•建筑剖面图绘制时应表示以下主要内容•图名、比例剖面图的比例与平面图、立面图一致，为了图示清楚，也可用较大的比例进展绘制•定位轴线和轴线编号剖面图上定位轴线的数量比立面图中多，但普通也不需全部绘制，通常只绘制图中被剖切到的墙体的轴线•表示被剖切到的建筑物内部构造，如各楼层地面、内外墙、屋顶、楼梯、阳台等构造•表示建筑物承重构件的位置及相互关系，如各层的梁、板、柱及墙体的衔接关系等•没有被剖切到的但在剖切面中可以看到的建筑物构件，如室内的门窗、楼梯和扶手•屋顶的方式及排水坡度等•竖向尺寸的标注•详细的索引符号和必要的文字阐明 14.2 绘制建筑剖面图的实例目的和分析•绘制建筑剖面图前，首先要明确所要绘制的实例目的，并对实例进展分析 14.2.1 实例目的•经过第一节的学习，了解建筑剖面图的根本知识和图示内容，本章根据前面曾经绘制好的文娱中心的首层平面图和～立面图实例来引见如图14.1所示的文娱中心1—1剖面图的绘制方法和步骤 14.2.2 实例分析•要绘制本例剖面图，可按照以下步骤操作需求运用命令如下•〔1〕设置图层，利用图层LA命令设置和管理图层•〔2〕运用直线命令L和偏移命令O绘制辅助定位轴线。
•〔3〕运用多义线命令PL和修剪命令TR绘制室内外地坪线•〔4〕运用偏移命令O和修剪命令TR绘制被剖切到的墙、楼板、梁•〔5〕运用偏移命令O和修剪命令TR绘制窗洞口，绘制好窗用多反复制命令完成窗的绘制运用偏移命令O和修剪命令绘制未被剖切可见的门•〔6〕运用偏移命令O和修剪命令TR绘制楼梯•〔7〕文字阐明和标注尺寸 14.3 绘制建筑剖面图的过程•本节将经过绘制“某文娱中心1——1剖面图〞实例，向用户详细演示绘制建筑剖面图的步骤——从绘制辅助定位轴线开场，依次绘制外轮廓线、地坪线、梁、板、图案填充、文字注写、尺寸标注和插入图框等 14.3.1 建立绘图环境•在开场绘制建筑剖面图前，也要先对绘图环境进展相应的设置，做好绘图前的预备•〔1〕启动AutoCAD2019，执行“文件〞|“新建〞命令，创建新的图形文件•〔2〕执行“格式〞|“图形界限〞命令，AutoCAD提示“指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>：〞，按Enter键，指定图形界限左下角点坐标值为0，0AutoCAD提示“指定右上角点 <12.0000,9.0000>：〞时，因建筑剖面图的绘制比例为1：100，图形放在A3图幅内，所以将图形界限放大一百倍，输入42000，29700，即图纸大小为42000×29700。
•〔3〕在命令行输入Z，并按下Enter键，在系统提示下输入A，选择显示整个图纸大小•〔4〕在命令行输入La，并按下Enter键，翻开“图层特性管理器〞对话框绘制建筑剖面图在“图层特性管理器〞对话框依次设置图层如图14. 2所示 14.3.2 绘制辅助定位轴线•绘制剖面图，首先要做出剖切部分的辅助线，而且要做到与平面图一一对应下面引见绘制辅助定位轴线的步骤•〔1〕将“轴线〞图层设为当前图层，颜色、线型、线宽随图层•〔2〕在命令行输入L，并按下Enter键，按F8键使正交形状处于翻开形状在绘图区域左下角拾取一点，拖动鼠标向上设置好直线方向为竖直向上，提示行直接输入竖直线长度10000，并按下Enter键，完成辅助定位轴线D的绘制•〔3〕运用偏移命令，将辅助定位轴线D向右偏移生成2条直线，偏移间隔分别为7000、5700，生成辅助定位轴线B和A•〔4〕在命令行输入LT，并按下Enter键，翻开“线型管理器〞对话框，在“全局比例因子〞框中输入25，那么视图显示如图14.3所示 14.3.3 绘制地坪线、墙体轮廓线、楼面线和顶棚线•首先绘制1——1剖面图的轮廓线，包括地坪线、墙体轮廓线、楼面线和顶棚线，操作步骤如下。
14.3.4 绘制柱、梁、楼板•剖面图可以反映柱子、梁和楼板等构件的构造，绘制这些构件的步骤如下 14.3.5 绘制楼梯•楼梯的方式和构造也可以经过剖面图表达，绘制楼梯的方法如下 14.3.6 绘制门窗•窗在建筑剖面图中表如今墙体上，阐明窗的位置和高度 14.3.7 绘制屋顶•在剖面图中还需求绘制屋面的构造，本例绘制屋顶详细方法如下 14.3.8 文本标注和尺寸标注•1.注写文本、轴号•2.尺寸标注和标高标注 14.3.9 添加图框和标题栏•根据第八章将A3图框图块存盘成通用图块，绘制建筑剖面图时添加图框和标题栏，输入插入图块I命令，翻开“插入〞对话框，如图14.21所示 14.3.10 打印出图•绘制好建筑剖面图后，还需求将其打印输出，应对要打印的图形进展各种参数的设置•执行“文件〞|“打印〞命令，翻开“打印〞对话框，详细的设置如下 14.4 小结•本章主要讲述了建筑剖面图的根本知识和绘制方法，重点讲解了绘图前的设置、辅助定位轴线、剖切到的墙体、楼板、梁、未被剖切但可见的门窗、楼梯等的绘制方法，熟习文字和尺寸标注方法用户要留意建筑剖面图必需和建筑平面图、建筑立面图相互一致。
