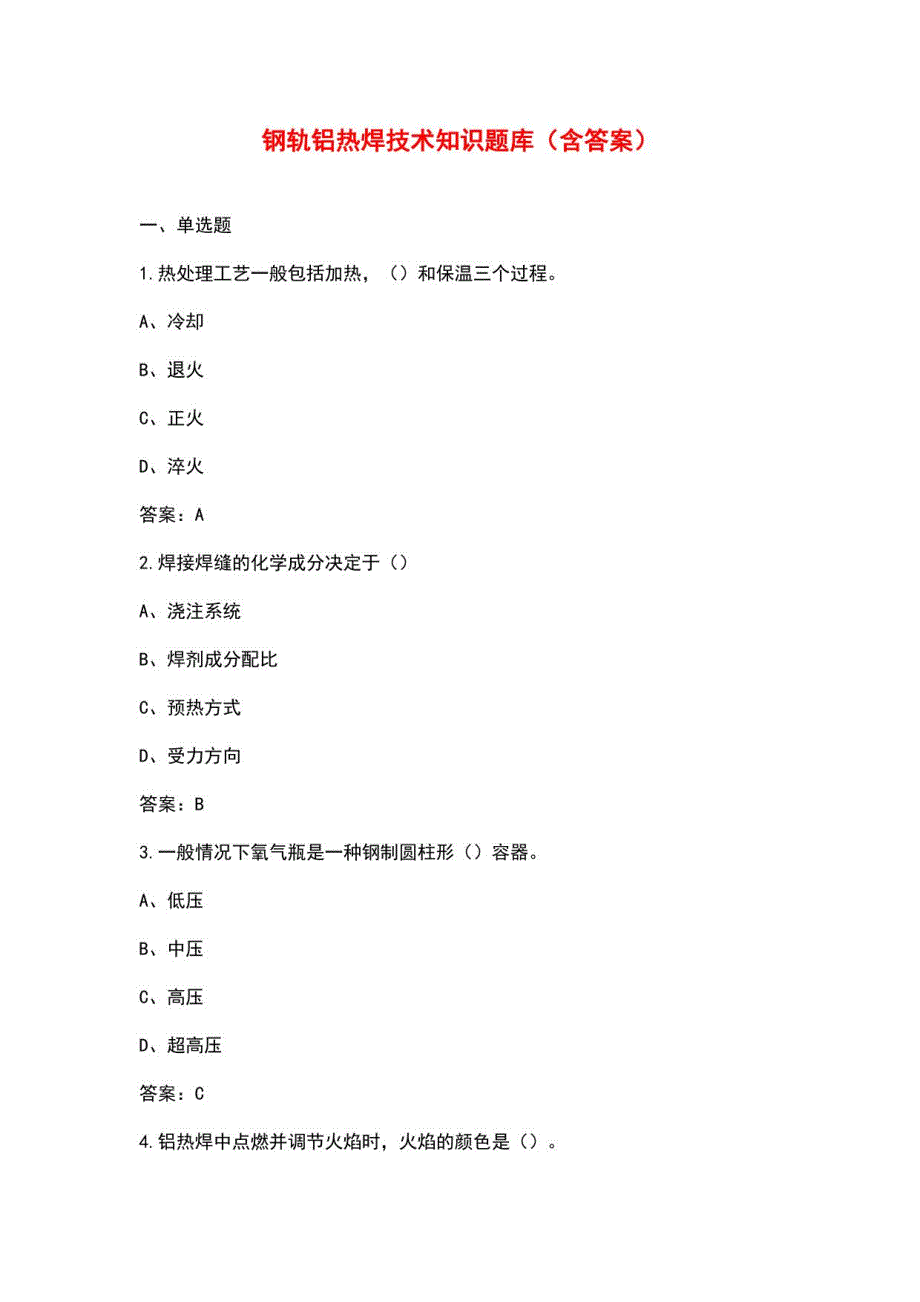

钢轨铝热焊技术知识题库（含答案）一 单选题1.热处理工艺一般包括加热，（）和保温三个过程A、冷却B、退火G正火D、淬火答案：A2.焊接焊缝的化学成分决定于（）A、浇注系统B、焊剂成分配比C、预热方式D、受力方向答案：B3.一般情况下氧气瓶是一种钢制圆柱形（）容器A、低压B、中压C、高压D、超高压答案：C4.铝热焊中点燃并调节火焰时，火焰的颜色是（）A、白色B、蓝色C、紫色D、黄色答案：B5 .铝热焊接应先安装（），然后安装侧模A、底模B、底板G 侧模答案：A6 .在使用氧乙快焰焊轨时，熄火时流量台操作应（）A、乙快、氧气阀门一起关掉B、先关氧气阀再关乙快阀门C、先关乙快阀再关氧气阀D、先去掉导气管，再关氧气乙快阀答案：C7 .铝热化学反应由于放出大量的热，因此使熔渣和钢液提升到很高的温度，这一温度可达（）度A、1 5 0 0 2 5 0 0B、2 5 0 0 3 5 0 0C、2 0 0 0 2 5 0 0D、2 5 0 0 3 0 0 0答案：B8 .使用氧乙快设备时，乙快瓶与明火的距离不得小于（）米A、2B、5C、8D、1 0答案:D9 .使用氧乙快设备时，乙快瓶与氧气瓶间的距离不得小于（）米。
A、2B、5C、8D、1 0答案：B1 0 .钢轨焊接接头中（）区域是最薄弱的区域A、焊缝B、半熔化C、正火D、过热答案：D1 1 .所有焊接材料均应存放在有屋顶的库房内，库房应保持通风良好，环境干燥离四周墙面的距离不小于（）c mA、5B、1 0C、1 5D、2 0答案：B1 2 .()是机件在受到变动载荷作用下经过较长时间工作发生的断裂现象A、脆性断裂B、疲劳断裂C、热裂纹D、冷裂纹答案：B1 3 .作为铝热焊剂的主要成分之一的铝粉易受潮氧化，变质后呈()色并无光泽A、白B、黄C、红褐D、黑答案：D1 4 .铝热焊预热结束时，钢轨端部各部位温度约为端面为亮黄色A、8 0 0-9 0 0 B、9 50-1 0 0 0C、9 50-1 0 0 0 D、1 0 50-1 3 0 0 答案：B1 5.增加焊缝中碳的含量，以下说法不正确的是()A、提高焊缝的抗张强度B、提高焊缝的硬度C、提高钢的韧性指标D、钢的可焊性降低答案：C1 6 .()的设计，直接影响到焊缝的质量和缺陷的形成A、化学热效应B、预热方式C、浇注系统D、金属相变答案：C1 7 .马氏体是高温奥氏体快速冷却，在抑制其()条件下形成的。
A v 碳析出B、相变C、凝固分解D、扩散性分解答案：B1 8 .精磨机的磨削部分所采用的材料是()oA、碳钢B、合金C、高强砂轮D、普通砂轮答案：C19.点燃后高温火柴插入焊剂（）mmA、15B、20C、25D、30答案：c20.焊接后的钢轨接头组织不允许出现（）组织A、铁素体B、渗碳体C、珠光体D、马氏体答案：D21.铝热焊中，在焊缝内的疏松，则容易在（）产生A、轨腰B、轨头C、轨底中央部分D、轨角答案：C22.在铝热焊剂中应用石墨粉是为了（）A、增加钢中的碳B、还原氧化铁C、脱氧D、脱硫答案：A2 3 .推荐在浇铸完毕()分钟后，拆除对正架A、1 5B、2 0C、2 5D、3 0答案：B2 4 .砂型中的水分含量在()百分之(质量比)A、1 2B、4 5C、5 7D、3 5答案：C2 5.待焊轨头端部边缘需倒角()m m X 4 5A、1B、1.2C、1.5D、0.8答案：A26.焊接作业记录应实时、准确、完整，焊接记录保存时间不少于()oA、一个大修周期B、一年C、两年D、三年答案：A27.铝热焊接钢轨方面影响金相组织的因素有冷却速度和()A、浇注系统B、化学成分C、预热方式D、受力方向答案：B28.现场焊接应选用相匹配的钢轨。
侧磨差不应超过()m mA、2B、4C、6D、8答案：A29.无缝线路全面锁定时的轨温叫锁定轨温，锁定轨温是()oA、低应力轨温B、局应力轨温C、零应力轨温答案：C3 0 .铝热焊焊缝中的疏松，容易出现在()部位A、轨底中央B、轨顶中央C、轨腰两侧D、轨角答案:A3 1 .()不是焊剂质量不良产生气孔的原因A、焊剂成分配比不当B、焊接受潮C、焊剂中有油D、潮气大答案：D3 2 .钢轨焊接时，应严格按操作规程操作，防止()A、事故B、烫伤G 砸伤D、触电答案：B3 3 .钢轨铝热焊焊缝间隙预留一般为()m mA、2 8 2B、3 0 2G 252D、285答案：c34.型砂含水量过少会降低型砂的()A、干强度B、湿强度C、抗热性D、强度答案：A35.钢轨铝热焊固定钢轨时，应严格控制()的大小是否符合要求A、轨顶面B、轨缝间隙C、轨型D、轨头形状答案：B36.轨底焊缝凝固时，结晶方向是()于型壁进行的A、平行B、垂直C、横向式D、竖向式答案：B3 7 .焊接钢轨的弯曲试验时，破断都沿（）发生，因为这个区域的金属强度比相邻区降低，塑性比母材差A、正火区B、熔合线C、过热区D、半熔化区答案：B3 8 .氧气和乙烘的燃烧比小于（）时，火焰是碳化焰。
A、0.8B、1C、1.2D、1.4答案：B3 9 .人 体是最危险的触电形式A、单相触电B、两相触电C、接触电压触电D、跨步电压触电答案：B4 0 .粗打磨后，应留有标准值+0.5至（）m m 的余量A、0.6B、0.6 5C、0.7D、0.7 5答案：c4 1 .厂焊钢轨，编号所用的油漆是A、红色B、白色C、绿色D、黑色答案：B4 2 .焊缝温度在（）以上时严禁承受拉力A、2 5 0B、2 7 0C、3 5 0D、3 7 0答案:D4 3 .钢的物理和化学性能不包括（）A、导热性B、导电性C、导磁性D、可塑性答 案:D4 4 .氧气减压表的低压不许超过（）M PA、AoB、A.0.3C、0.4D、0.5答案：D45.砂模安装前可用预热枪对钢轨焊缝前后()米范围内进行烘烤，排除钢轨内部水分A、0.5B、1C、1.5D、2答案：B46.焊筋表面夹渣或夹砂等缺陷应满足，缺陷面积小于10mm2的缺陷深度不得大于()mmA、1B、2C、3D、4答案：c47.()工艺不属于普通热处理工艺A、正火B、淬火G 退火D、渗碳答案：B4 8 .切轨机、打磨机、电焊机等机具应按规定安装()保护装置A、漏电B、接地C、安全D、警告答案：A4 9 .Q P C J 铝热焊，当最后一滴钢水流尽之后的()开始拆模，()开始推瘤。
A、第 5 分钟；第 6 分钟B、第 5 分钟；第 6 分半钟C、第 5 分半钟；第 6 分半钟D、第 4 分钟；第 6 分半钟答 案:B5 0 .焊缝硬度应接近母材，如果焊缝硬度较低，长时间运行后，易出现焊缝()A、轨面凹陷B、轨面凸起C、错位D、轨底塌陷答案:A5 1 .工程上含碳量大于0.6%的钢板称为高碳钢，我国产的钢轨属()oA、低碳钢B、高碳钢C、中碳钢D、普低钢答案：B52.焊接场地湿度大于50%时，铝热焊焊剂、砂型、t甘塔不允许打开包装，长时间暴露仅允许O oA、一到现场就打开焊剂B、包装作业需要时打开包装C、对卅堪不预热答案：B53.钢轨铝热焊的反应特点是()A、温度高，反应太慢B、反应过程中，始终加热C、反应快，温度高，反应过程中放出大量的热D、反应迅速，温度低，反应过程放出大量的热答案：C54.焊接视频记录资料保存时间不少于()A、一个大修周期B、一年C、两年D、三年答案：A5 5 .无缝线路是将钢轨连续焊接超过（）m 轨道A、1 0 0B、3 0 0C、2 0 0D、5 0 0答案:C5 6 .Q P C J 铝热焊预热结束后，将预热枪从砂模中取出，先 关（），再 关 OA、氧气阀门；丙烷阀门B、氧气阀门；乙快阀门C、丙烷阀门；氧气阀门D、乙快阀门；氧气阀门答案:A5 7 .焊接钢轨对轨器分为整体式和（）。
A、分体式B、立体式C、横向式D、竖向式答案：A5 8 .丙烷瓶与明火的距离不得小于A、5B、1 0G 15D、20答案：B59.定时预热铝热焊接工艺预热时间较短，一般是()分钟A、36B、24C、36D、45答案：D60.铝热焊接法应用于铁道线路的长钢轨是从()开始的A、英国B、德国C、法国D、中国答案：B61.大风对焊接质量的影响主要因素是()A、偏烧B、氧化膜C、看不清D、工作环境答案:A62.钢轨打磨时，其他人员应远离打磨A、左侧B、前方C、两侧和前方D、左侧和前方答案：B63.放行列车时，焊缝温度应低于（）A、100B、200G 300D、500答案：C64.推瘤刀应调整离钢轨表面间隙大于（）mm,使焊缝推瘤后留有一定余量，刀片不得与钢轨表面接触A、0.5B、1C、1.5D、2答案：B65.热影响区硬度值低于未受影响的钢轨母材硬度平均值的区域叫（）A、焊缝B、熔合区C、正火区D、软化区答案：D66.用锯轨机切割钢轨时，其他人员应远离锯轨机防止锯片破碎伤人A、左侧B、前方C、两侧和前方D、左侧和前方答案：C67.组装砂模时，在安装好底板和底砂模后，下一步应：A、磨合两侧砂模B、安装两侧砂模C、用封箱泥封底板D、用直尺重新检查钢轨对正答案：D68.()是指钢材在缓慢加载的精力作用下，抵抗变形和断裂的能力。
A、塑性B、硬度C、韧性D、静强度答案：C69.钢材在一定温度条件和外力作用下抵抗变形和断裂的能力成为()A、热膨胀性B、机械性能C、导电性能D、导磁性能答案：D70.下列元素中属于有害元素的是（）A、碳B、镒C、磷D、硅答案：C71.何时开始冷却计时？（）A、焊剂点火时B、开始浇注时C、废渣开始流入渣盘时D、废渣停止流入渣盘时答案：D72.钢轨的核伤是由（）原因发展来的A、气孔B、夹杂C、外部冲击D、接触疲劳答案：D7 3 .铝热焊剂的组成分为焊剂主要组成部分，焊剂辅助材料和A、引燃剂B、氧化亚铁C、三氧化二铁D、四氧化三铁答案：A7 4 .铝热化学反应是一个（）反应A、氧化还原B、氧化C、还原D、不可确定答案：A7 5 .焊头存在（）缺陷，车轮通过时易造成轨枕移动A、低凸出B、凸出C、低凹D、高凸出答案：B7 6 .待焊轨母材端面垂直度误差不得大于（）A、1 mmB 2 mmC、3 mmD、4 mm答案：A7 7.铝热焊的热焊接性指钢轨焊接热影响区组织性能及产生（）的影响程度，主要与钢轨材质及铝热焊热影响程度有关A、热裂B、冷裂C、缺陷D、夹渣答案：C7 8.若两待焊轨端面尺寸存在误差，对轨时应优先满足轨顶和。
平直要求A、非作用边B、轨底C、作用边D、轨底角答案:C7 9 .焊接过程中及焊缝温度在（）七以上时严禁使用撞轨器或其他工具撞击钢轨A、3 0 0B、3 5 0C、3 7 0D、4 0 0答案:C8 0.以下不属于焊缝中气孔产生的原因是（）A、焊剂成分与配比不当B、焊剂受潮C、焊剂中有油D、轨缝过大答案：D81.铝热焊预热可以消除模具中残余()，提高钢轨及模具的温度A、气体B、熔渣G湿气D、应力答案：C82.对钢轨可焊性影响最大的微量元素是()oA、碳B、硅C、镒D、砒答案：A83.以下哪些不属于铝热焊剂的主要组成部分()砂A、铝粉B、氧化铁C、铁丁头D、人造石英砂答案：D8 4 .焊接接头温度降到要求值以后才能打磨，并且打磨好的接头处严禁有()区A、发红B、发蓝C、发白D、发黑答 案:B8 5 .铝热焊剂中的铝主要起还原()的作用A、铁合金B、石墨C、铁钉头D、氧化铁答案：D8 6 .精磨机只能对焊缝处的()进行精磨A、轨腰B、轨底G 轨底D、轨角答案：B8 7 .()不属于钢材工艺可焊性？A、材料选择B、抗冷裂纹能力C、抗热裂纹能力D、硬度答案：D88.在t甘烟内铝热反应后镇静不够便开始浇注，容易产生（）缺陷A、气孔B、夹渣C、夹砂D、热裂纹答案：A89.我国钢轨按照化学成分可分为不正确的是（）A、碳素钢轨B、低合金轨C、合金轨D、重型轨答案:D90.组装砂模时，在安装好底板和底砂模后，下一步应（）。
A、磨合两侧砂模B、安装两侧砂模C、用封箱泥封底板D、用直尺重新检查钢轨。
