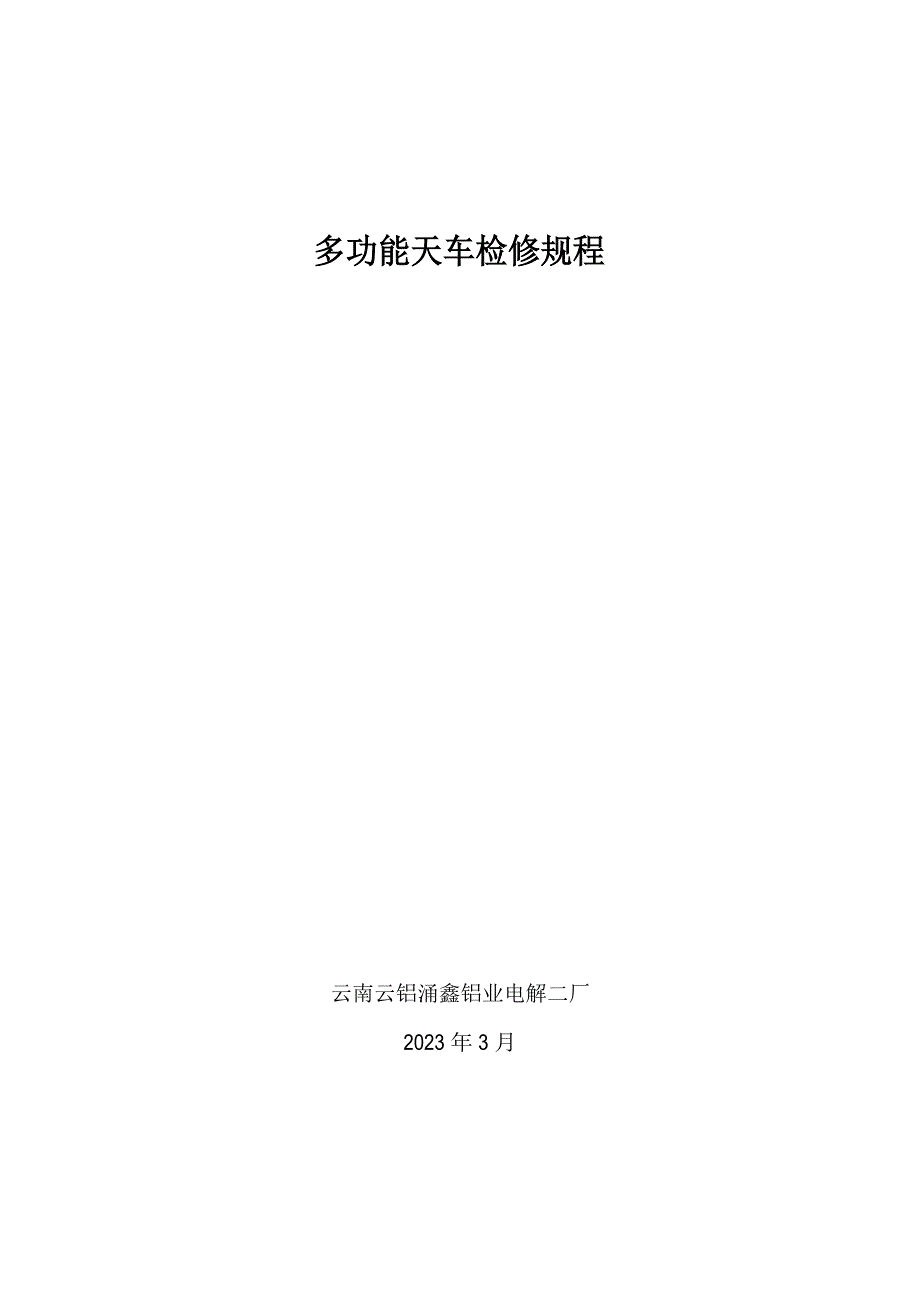

多功能天车检修规程云南云铝涌鑫铝业电解二厂2023 年 3 月4名目一、主要用途二、设备型号及生产厂家三、多功能天车的主要技术参数四、多功能天车的根本构造及主要部件功能介绍五、多功能天车的润滑六、多功能天车的绝缘七、多功能天车各部位主要技术参数 八、多功能天车的检修工程及检修周期九、多功能天车的检修质量标准十、多功能天车的运转试验十一、多功能天车常见故障及处理方法十二、英格索兰空压机的构造、维护保养及常见故障处理十三、多功能天车操作指南一、多功能天车的主要用途多功能天车是我公司电解车间内的关键设备，其掌握系统根本操作可分为打壳、更换阳极(双极)、阳极坑清理、加掩盖料、出铝并计量；吊运阳极母线提升框架；完成电解车间的其它零星吊运作业； 大车能实现联车吊运槽上部构造其构造可大体分为大车、工具车、出铝车三局部大车包括空压机系统，大车行走系统，电气掌握系统； 工具车局部包括打壳机构、阳极机构、捞渣机构、及加料机构，液压系统；出铝车局部包括一个带称量系统，自由旋转的升降出铝钩它主要完成以下工艺操作：1、电解槽边部加工作业〔打壳〕2、阳极更换作业〔换极〕3、为电解槽添加保温料〔加料〕4、抬母线作业5、出铝作业6、重物吊运作业7、完成安装和检修电解槽上部构造和下部槽壳〔吊运槽上部和槽壳〕8、抓斗捞渣功能二、设备型号及生产厂家设备名称设备型号设备 使用编号 地点生产厂家多功能天车PTM/Ⅰ(Ⅱ)1～8电解株洲天桥起重机股份车间三、多功能天车的一些主要技术参数大车小车跨度 m 28跨度m4.9运行速度 m/min 0～55运行速度m/min0～30车轮直径 mm 550最大轮压 KN ＜450车轮直径最大轮压mmKN300电机功率 KW 2×30kW电机功率kW2×4kW打击系统最高速度升降机构m/min单打力打壳机构KN ﹥ 8 KN最低速度m/min连打力KN·m2行程mm 4500行程mm 4500加料系统提升机构回转系统提升速度提上升度m/min 15mm 3500回转速度回转角度360°电机功率料箱容积KW 1.5m3 5马达油压加料量Barm3/h ﹥25更换阳极扭拔机构夹头扭头开口度提升力t﹥8KN规格转速mm46×46升降速度m/min扭矩N.M250~350行程mm2500行程mm1550出铝小车起升机构运行机构起重量t 25起升速度m/min 1～4.5运行速度m/min 30起升行程mm 4000轮距mm 3247电机功率kW 30电机功率kW 2×4KW电葫芦空压机起重量t 18重量t起上升度m 12型号ML55-Ⅵ F250M-40830升降速度m/min 1～6.3风量m3/min 9电机功率kW 55液压系统电机功率kW 18.5 Y180M-4公称流量L/min 100液压泵型号BYG28C－02－00－00压力MPa 18辅泵压力MPa 16辅泵流量L/min 11.5四、多功能天车的构造及主要部件功能介绍4.1 机组的组成①大车(包括：运行机构、桥架、2×18 t 移动式绝缘葫芦、小车供电、空压机、阳极框架供气、出铝供气等机构)。
②工具小车(包括主小车运行、工具回转及供电、打壳机构、更换阳极装置、下料系统、捞渣装置、液压系统、检修平台等部件)③出铝小车(包括行走、提升、吊钩旋转、计量等机构)④电气掌握系统(包括PlC、变频掌握、遥控操作等)4.2 大车大车承受箱形主梁构造主粱与端梁的联接承受销轴定位，高强度螺栓联接，联接性好，装配便利大车的行走和导向承受无轮缘垂直车轮加水平导向轮形式运行阻力小、平稳，使用性能好主梁(一)内部空间充当电气室；主梁(一)上安装有空压机、电阻箱，隔离变压器、绝缘葫芦等工具小车轨道承受 QU80 起重机专用轨道，用高强度螺栓吲定在主梁上出铝小车轨道承受进口轨道，用高强度螺栓固定在主梁上；轨道型号数量为：DIN536—1Rail A l20X27070；安装件型号为：DIN6918 Washer For U—Sections l7：4.3 工具小车工具小车由主小车运行装置、工具回转装置、打壳机构、更换阳极装置、下料系统、捞渣装置、液压系统设备等组成4.3.1 回转机构回转机构固定在车架上，由液压马达驱动回转机构下部配置打壳机构、更换阳极机构、捞渣装置和液压站4.3.2 打壳机构打壳机构由悬吊、升降、倾斜、打壳头等机构组成，具有良好的力学和运动学特性。
4.3.3 全液压更换阳极装置全液压更换阳极装置由悬吊、固定架、移动架、扳构等组成4.3.4 捞渣装置捞渣装置安装在工具装置下方，由固定架、移动架、抓斗、油缸和气缸等组成4.3.5 下料机构下料机构由料仓、型气动下料阀、下料管升降机构和料管旋转机构等组成4.3.6 液压系统液压系统承受了全封闭式油箱、柱塞式恒压变量泵，全部管件、阀件均承受了名牌产品4.4 出铝小车出铝小车承受偏挂式小车构造，由端梁车、小车架、导向架、提升机构、防磁绝缘吊钩组和电子称重系统组成提升机构承受卷扬装置形式，额定起升重量为 25t五、多功能天车的润滑润滑的主要作用是掌握摩擦、减小磨损、降低设备温度、防止机件锈蚀、形成密封等，这些作用彼此依存，相互影响假设不能有效的掌握摩擦，就不能到达削减磨损的目的，就会产生大量的摩擦热， 而引起机件高温，从而破坏了摩擦面的润滑和润滑材料但凡有轴的、孔协作的部位和有相对运动摩擦面的机构部位都要进展定期润滑由于工作条件的不同，各润滑点的要求亦不一样，对于各部位的润滑点，要按其说明书的规定进展周期保养和定期检查， 并使用合格的油脂对其进展润滑，才能使机器正常运转，抑制早期磨损假设使用不合格的代用品，会导致机构设备事故，直至损坏设备机件，影响安全生产。
润滑在起重设备的维护保养中起着很重要的作用，而润滑材料的选择和使用，又直接影响着润滑效果润滑的方法分为分散润滑和集中润滑两种多功能天车上一般承受分散润滑的方法分散润滑有很多优点，其方法简洁，润滑牢靠， 本钱低，操作便利，所使用的油枪、油壶等购置便利，因油嘴、油枪是国际通用标准，规格一样，可以互换其缺点是润滑分散，添加润滑脂时，占用时间较长下面是天车润滑表：部件 润滑或保养部位 润滑或保养周期 使用油、脂大 大车行走轮轴承 〔16 个注脂口〕车 大车水平轮组轴承 〔8 个注脂口〕 运行机12 个月 3#通用锂基脂构 大车行走电机〔2 台〕大车行走减速箱〔2 台〕48 个月抽芯保养点检油位低时加油，大修换油3#通用锂基脂320#齿轮油工具 工具车行走轮轴承 〔8 个注脂口〕 12 个月 3#通用锂基脂车 工具车水平轮组轴承〔4 个注脂口〕运行构机 工具车行走电机 〔2 台〕工具车行走减速箱 〔2 台〕48 个月抽芯保养点检油位低时加油，大修换油3#通用锂基脂320#齿轮油出铝 出铝车行走轮轴承 〔4 个注脂口〕 12 个月 3#通用锂基脂车 出铝车水平轮组轴承〔4 个注脂口〕运行构机 出铝车行走电机 〔2 台〕出铝车行走减速箱 〔2 台〕25 吊钩平面轴承吨48 个月抽芯保养点检油位低时加油，大修换油12 个月拆开检查保养3#通用锂基脂320#齿轮油3#通用锂基脂8视状况换绳起升电机〔2 台〕48 个月抽芯保养3#通用锂基脂行走电机〔4 台〕48 个月抽芯保养3#通用锂基脂行走减速箱〔4 台〕点检油位低时加油，大修换油320#齿轮油吊钩动滑轮组 〔2 套钩〕48 个月拆开检查保养3#通用锂基脂升降减速箱〔2 台〕点检油位低时加油，大修换油320#齿轮油起重钢丝绳、卷筒〔2 套〕点检润滑不充分时3#通用锂基脂出铝吊钩升降卷扬升降电机〔1 台〕24 个月抽芯保养3#通用锂基脂电力液压推动器油缸〔1 个〕液压盘式制动器〔1 个〕卷扬升降减速箱〔1 台〕点检油位低时加油点检油位低时加油点检油位低时加油，大修换油Mobil DTE 15MHM46#抗磨液压油320#齿轮油卷筒滑动轴承 〔1 个注脂口〕12 个月3#通用锂基脂吊钩动滑轮组24 个月拆开检查保养3#通用锂基脂25 吨出 铝吊 钩升 降起重钢丝绳、卷筒点检润滑不充分时涂脂润滑3#通用锂基脂18吨钩升降9升降电机〔1 台〕48 个月抽芯保养3#通用锂基脂升降减速箱(1 台)漏油检修大修换油320#齿轮油旋转电机〔1 台〕48 个月抽芯保养3#通用锂基脂旋转减速箱(1 台)漏油检修大修换油320#齿轮油涂脂润滑视状况换绳吊钩平面轴承〔2 套〕12 个月拆开保养3#通用锂基脂下料系统二个卷筒、二个定滑轮、二根钢绳点检润滑不充分时涂脂润滑视状况换绳3#通用锂基脂阳极机构阳极机构与摇篮架联接点(4 个注脂口)阳极板手悬挂点轴承(2 个注脂口) 平衡螺杆杆端关节轴承(4 个注脂口) 扳手升降油缸联接轴承(4 个注脂点) 扳手拧头(2 个注脂点)机构升降、扳手升降导轨扳手花键轴12 个月3#通用锂基脂点检觉察润滑不充分时清洁后润滑3#通用锂基脂10打壳机构平衡螺杆杆端关节轴承(2 个注脂口)打壳机构与摇篮架联接点(2 个注脂口)打壳。
