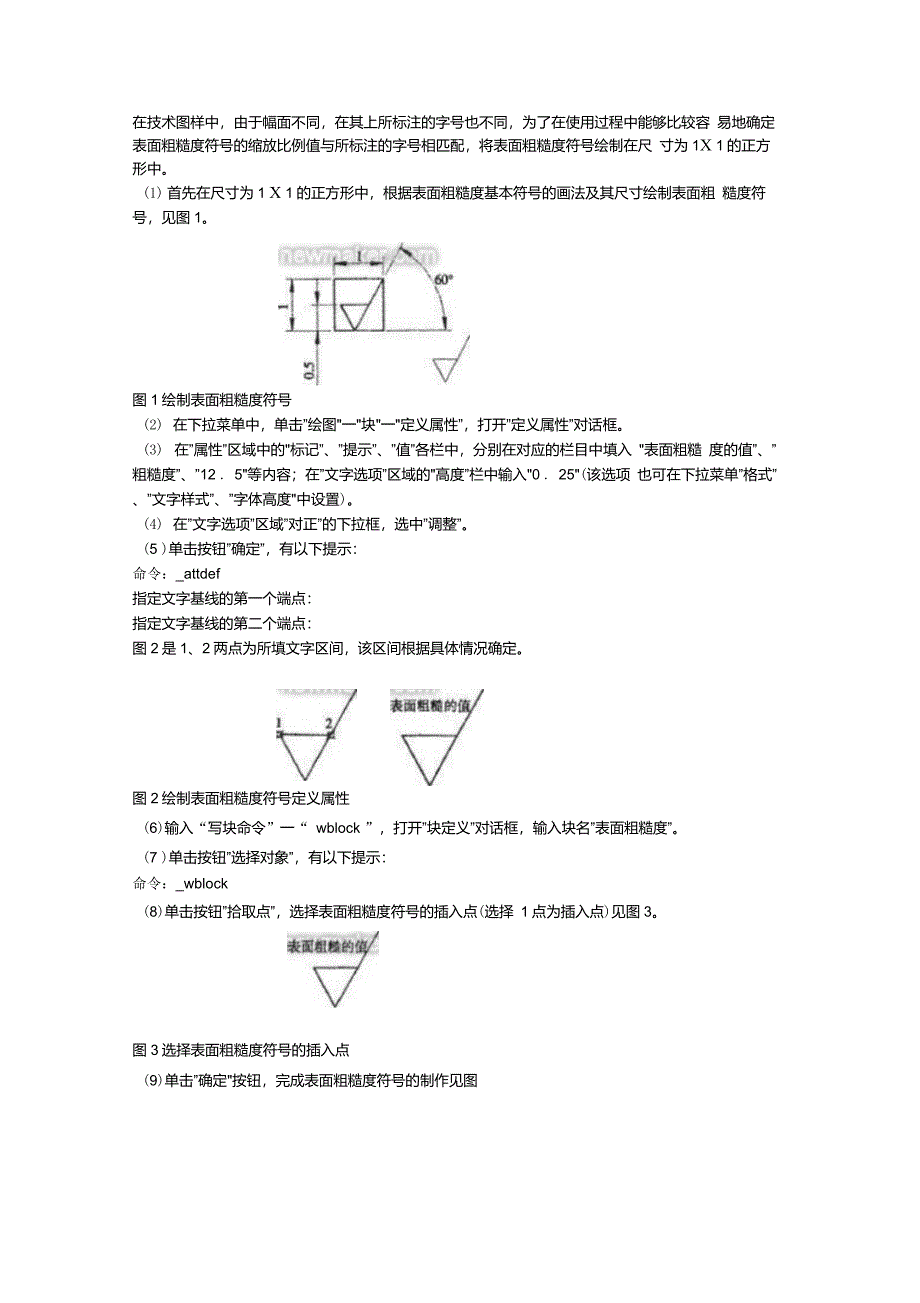

在技术图样中，由于幅面不同，在其上所标注的字号也不同，为了在使用过程中能够比较容 易地确定表面粗糙度符号的缩放比例值与所标注的字号相匹配，将表面粗糙度符号绘制在尺 寸为1X 1的正方形中1) 首先在尺寸为1 X 1的正方形中，根据表面粗糙度基本符号的画法及其尺寸绘制表面粗 糙度符号，见图1图1绘制表面粗糙度符号(2) 在下拉菜单中，单击”绘图"一"块"一"定义属性”，打开”定义属性”对话框3) 在”属性”区域中的"标记”、”提示”、”值”各栏中，分别在对应的栏目中填入 "表面粗糙 度的值”、”粗糙度”、”12 . 5"等内容；在”文字选项”区域的"高度”栏中输入"0 . 25"(该选项 也可在下拉菜单”格式”、”文字样式”、”字体高度"中设置)4) 在”文字选项”区域”对正”的下拉框，选中”调整”5 )单击按钮”确定”，有以下提示：命令：_attdef指定文字基线的第一个端点：指定文字基线的第二个端点：图2是1、2两点为所填文字区间，该区间根据具体情况确定图2绘制表面粗糙度符号定义属性(6)输入“写块命令”一“ wblock ”，打开”块定义”对话框，输入块名”表面粗糙度”7 )单击按钮”选择对象”，有以下提示：命令：_wblock(8)单击按钮”拾取点”，选择表面粗糙度符号的插入点(选择 1点为插入点)见图3。
4图3选择表面粗糙度符号的插入点(9)单击”确定"按钮，完成表面粗糙度符号的制作见图412J图4完成表面粗糙度符号的制作5标注粗糙度：标注表面粗糙度的过程就是插入表面粗糙度符号图块的过程，即将已制 作好的表面粗糙度符号图块插入到机械图样需要标注的位置1 )左键单击插入图块工具•出现插人图块对话框按照对话框要求选择相应选项，即 可完成一个表面粗糙度的标注在插入图块对话框选项中将 ”插入点”、”缩放比例”、”旋转"等选项选中在插入图块时，注意缩放比例值的输入在技术图样中，表面粗糙度符号大小 与所标注的文字字号要匹配，因为我们制作的表面粗糙度符号为 1个单位高2) 如果按照零件各不同位置的表面标注表面粗糙度， 会出现不符合机械制图国家标准对表面粗糙度标注要求的情况， 见图5(在150° -270反时针范围内文字方向不符的情况) 图5(3) 可用以下的方法纠正， 将文字旋转为符合机械制图国家标准对表面粗糙度标注要求的情 况左键双击要修改的”图块”，在"增强属性编辑器"中选择”文字选项”，在"对正"选项栏选” 右上”；将”反向”勾选；将”颠倒”勾选；点”确定”按钮即可完成文字方向的改变 (选择合适的标注文字方向，按照国标标准)。
图6修改文字方向对于数值进行修改 左键双击要修改的”图块”，在"增强属性编辑器"中选择"属性”，在 "值"一栏输入需要修改的数值即可改变数值见图 7图7修改Ra数值。
