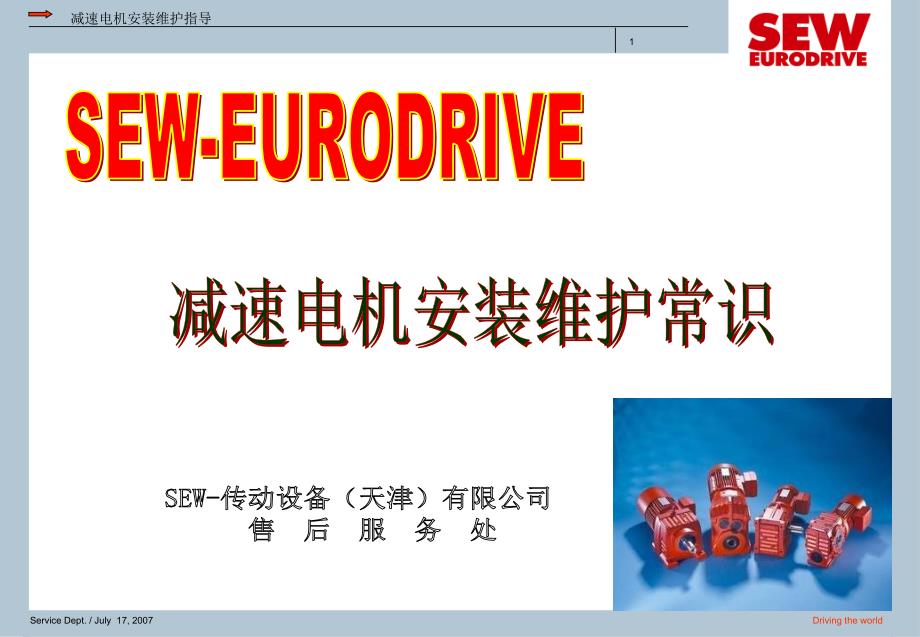

1,减速电机安装维护常识,SEW-EURODRIVE,SEW-传动设备（天津）有限公司 售 后 服 务 处,2,SEW减速机型号简介,R系列——同轴斜齿轮减速电机 F系列——平行轴斜齿轮减速电机 K系列——垂直轴斜齿轮-伞齿轮减速电机 S系列——垂直轴斜齿轮-蜗轮蜗杆减速电机 W系列——垂直轴螺旋平面减速电机,R系列,F系列,K系列,S系列,W系列,3,减速机构造原理示意图-1,R系列—同轴斜齿轮减速电机,4,减速机构造原理示意图-2,F系列—平行轴斜齿轮减速电机,5,减速机构造原理示意图-3,K系列—垂直轴斜齿轮-伞齿轮减速电机,6,减速机构造原理示意图-4,S系列—垂直轴斜齿轮-蜗轮蜗杆减速电机,7,减速机构造原理示意图-5,W系列—垂直轴螺旋平面减速电机,8,A——单键空心轴 H——缩紧盘空心轴 V——花键空心轴（DIN5480） F——法兰安装 M——带加长轴承箱 /T——扭矩臂安装 /G——橡胶缓冲垫 B——地脚安装 Z——B14法兰安装,可选安装形式代号含义：,9,SEW电机型号,10,电机型号附加选项含义,11,减速电机型号举例,12,减速电机铭牌举例：,13,电机铭牌举例：,14,安装前准备工作,安装前的拆箱检查和安装准备 开箱前请查看包装箱是否完好 开箱后请查看减速电机及其附件的型号、数量是否与装箱单一致，是否有相关使用维护手册、技术资料 安装前请检查铭牌参数是否与设计要求（安装工程图纸）一致 型号、速比、安装位置、特殊要求等 安装前请仔细阅读相关使用维护手册,15,安装、使用和维护——透气阀要求 1,为什么需要透气阀? 减速机运转造成压力升高,采用限压阀(0.12MPa）,透气减压阀的原理 透气减压阀即单向阀, 减速箱及电机油封通常最大可以承受0.15 Mpa压力 透气减压阀安装的位置 总是安装在减速机较高部位 透气减压阀的使用 透气减压阀使用方法如右图,16,安装、使用和维护——透气阀要求 2,◆ 运输过程中为防止透气阀由于外界因素引起漏油,采用橡胶紧固件密封,◆ 减速机运转前应拆掉橡胶紧固件,,,17,透气减压阀错误使用后果（未除去橡胶密封件）,减速箱体输出轴油封漏油 通常可以不必维修 减速机箱体与电机联接法兰漏油 必须进行维修 电机定子进油 必须进行维修,,,,18,实心轴装皮带轮、齿轮、链轮、轴套、联轴器等输出元件的注意事项,装各种输出元件时，谨防接触腐蚀，避免造成拆卸困难 如:注意装配时的润滑剂 安装前应检测轴、孔的配合公差 各输出元件采用正确的安装方法可以 避免产生附加的径向载荷及轴向力, 安装精度应该严格按照相关标准执行。
必须避免粗暴拆卸，否则可能损坏减速机,采用压入法，尽量选用细牙螺纹 如可能，推荐采用热装、均匀加热 禁止轴向击打带轮，联轴器等输出元件,19,链轮的正确安装位置,20,联轴器安装注意事项,21,联轴器安装注意事项,联轴器对中精度要求参考值,22,力矩臂安装 1,23,力矩臂安装 2,24,减速机安装位置的规定,标准安装位置：M1、M2、M3、M4、M5、M6 特殊安装位置：M_到 M_ 旋转多少度,25,“电机接线盒角度”的确定,26,从电机尾部看 左侧为“A” 右侧为“B” 双出轴为“A+B”,从电机尾部看 左侧为“A” 右侧为“B” 双出轴为“A+B,直交轴减速机“出轴方向”的确定,27,减速电机在不同安装位置的油位示意,28,问题一 ：为什么需要确定安装位置？ 减速机主要采用飞溅润滑方式 不同的安装位置加不同的油量 不同的安装位置减速机装配工艺不同 不同安装位置透气阀位置不一样 （透气阀需要安装在最高点） 问题二：如果安装位置错误会产生社么后果？,安装位置错误—润滑油量错误 —漏油、打齿、轴承磨损、噪音或发热,,,M1安装 要求油量,M4安装 要求油量,关于安装位置须注意的问题,29,减速机不同的安装位置所要求的油量不同 SEW产品采用的润滑油品牌和型号 减速机润滑油的维护 可以替代的其它进口润滑油品牌,,减速机的润滑,30,润滑油检查更换周期,减速机油润滑日常维护 减速机油润滑检查周期 润滑油样的检查 减速机油池稳定状态图,31,SEW建议采用的润滑油,32,简单故障的处理,33,电机概况,,,,=其中电动机按电流分,,直流电动机,交流电动机,鼠笼转子 异步电动机,,异步电动机,同步电动机,,绕线转子 异步电动机,交流换向器 电动机,电机的分类 =按功能分,,电动机 特殊用途电机,发电机,34,电机概况,=三相异步电动机的结构,,35,电机绝缘等级及温度,36,防护等级/IP,=采用标准GB4942.1 IEC３４－５,,=表示防护等级的代号由表征字母IP及附加在后的两个表征数 字组成，第一位数字表示第一种防护的各个等级，第二位数字 则表示第二种防护的各个等级。
数字的含义分别见表1和表2,,37,防护等级/IP,=第一位数字表示的防护等级,38,防护等级/IP,=第二位数字表示的防护等级,39,客户常见问题解答/ FAQ,Q：空载电流和空载损耗大,在额定电压下，空载电流约为额定电流的16—55%，波动 范围约10%，2极电机或大机座号电机的百分数较小 造成空载电流和空载损耗大的原因：,A,,,,制造商的原因,现场测量的原因,1、绕组匝数减少 2、铁芯质量差 3、定、转子未对齐,现场电源电压偏高,40,客户常见问题解答/ FAQ,Q：转速不准确,铭牌上的转速是额定负载下的转速，空载时要高一些， 且转差率允许公差±20% 皮带调速有时会有丢转现象出现,A,41,电机轴承及润滑,SEW电机许用轴承,轴承润滑脂表,42,,本部分内容结束，谢谢！,。
