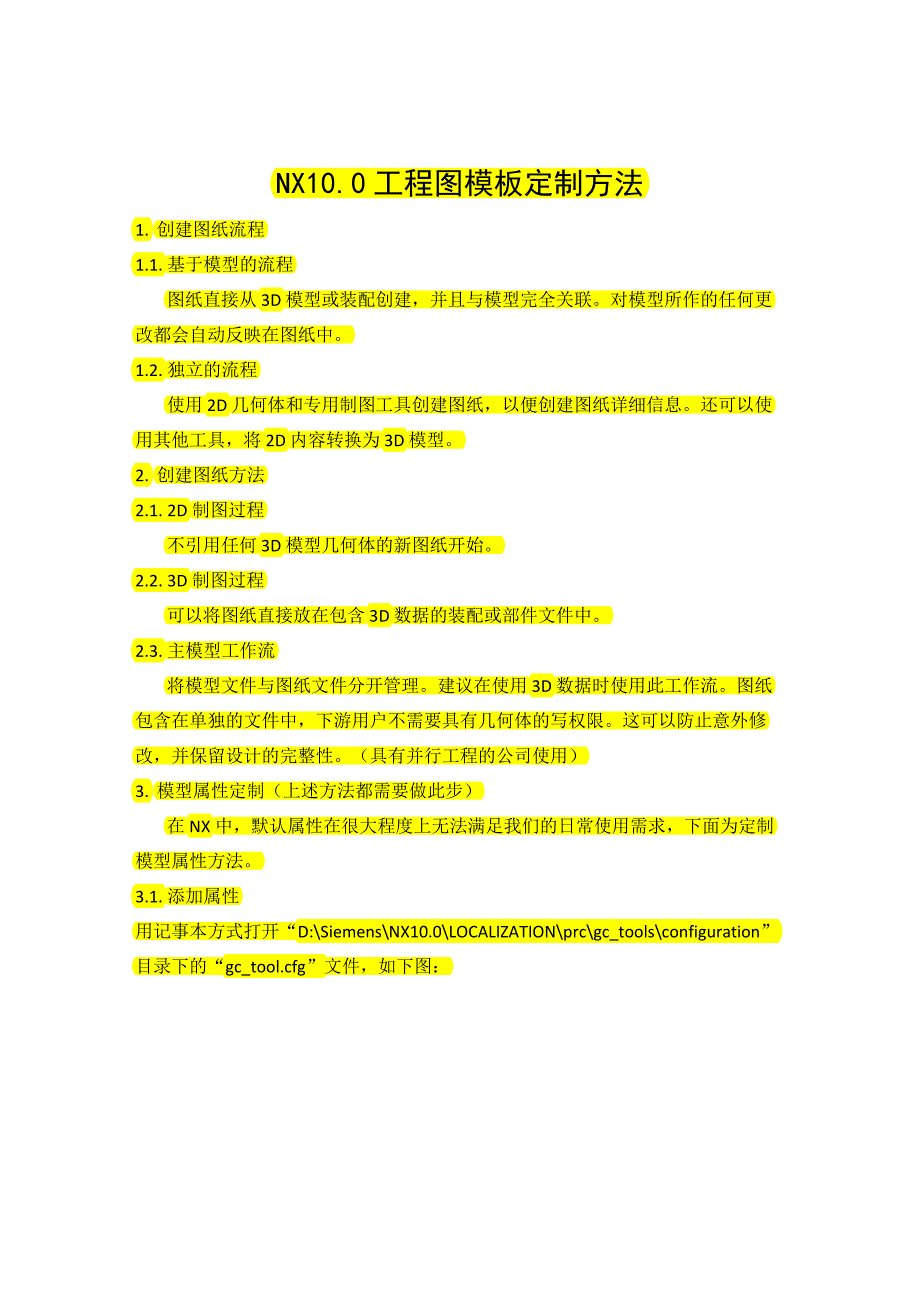

NX10.0 工程图模板定制方法 1. 创建图纸流程 1.1. 基于模型的流程 图纸直接从 3D 模型或装配创建，并且与模型完全关联对模型所作的任何更 改都会自动反映在图纸中 1.2. 独立的流程 使用 2D 几何体和专用制图工具创建图纸，以便创建图纸详细信息还可以使 用其他工具，将 2D 内容转换为 3D 模型 2. 创建图纸方法 2.1. 2D 制图过程 不引用任何 3D 模型几何体的新图纸开始 2.2. 3D 制图过程 可以将图纸直接放在包含 3D 数据的装配或部件文件中 2.3. 主模型工作流 将模型文件与图纸文件分开管理建议在使用 3D 数据时使用此工作流图纸 包含在单独的文件中，下游用户不需要具有几何体的写权限这可以防止意外修 改，并保留设计的完整性具有并行工程的公司使用） 3. 模型属性定制（上述方法都需要做此步） 在 NX 中，默认属性在很大程度上无法满足我们的日常使用需求，下面为定制 模型属性方法 3.1. 添加属性 用记事本方式打开“D:\Siemens\NX10.0\LOCALIZATION\prc\gc_tools\configuration” 目录下的“gc_tool.cfg”文件，如下图： 添加属性的位置，如下图红色框： 说明：“Y”表示可以在下面添加该属性的相关下拉列表，后期可以在 GC 工具 箱的属性工具中进行下拉选择，“N”表示该属性需要自己手工录入。
3.2. 添加下拉列表属性值 在 3.1 中选择了“Y”的属性，对应在下面添加下拉列表属性值，如下图： 上图对应的是“设计，DESIGNER，Y，Write”，相应其他需要下拉列表的属性 值，只需要参考上述 DESIGNER 修改即可 3.3. 修改默认新建模型设置和属性 使用 NX 打开“D:\Siemens\NX10.0\LOCALIZATION\prc\simpl_chinese\startup” 目录下的“model-plain-1-mm-template.prt”文件 加载属性配置,“菜单”→“GC 工具箱”→“GC 数据规范”→“属性工具”→ “属性工具…”，进入属性配置因为没有使用“主模型工作流”，所以会弹出提 示框，直接点确定即可 点击确定后，进入下图，图中绿色框为属性，点击黄色框内符号，导入 3.1 修 改的属性然后点“应用”→“确定”，保存并关闭该模板文件 4. 创建图纸模板 4.1. 图框外围轮廓的绘制 新建一个模型，命名为“Eingsoft‐A4‐noviews‐template.prt”（根据自己需要更 改），进入绘图模块，弹出如下图，按红色框进行选择，点击“确定”。
根据需要，可以更改图纸页名称、序号和版本 注：此处为横版 A4，如果需要改为竖版，请选择“定制尺寸”如需定制特 定尺寸图纸，同样选择“定制尺寸” 进入图层设置，将工作图层设置为 170（默认设置图框图层为 170） 如果是标准图框，可以进入“边界和区域设置”进行设置，如果是非标准的图 框，进入草图直接绘制，效果图如下 4.2. 标题栏的绘制 插入表格，通过“菜单”→“插入”→“表格”→“表格注释”创建表格注 释如果需要绘制下图标题栏，则需要插入 8 行，7 列 针对标题栏中属性，可以利用属性工具来填写，如下图 4.3. 明细表的绘制（装配图） 通过插入表格中的零件明细表来创建明细表表头，如下图： 默认插入的表头如下图： 我们根据自己的需要，可以插入列来改变布局，制作完成如下图： 接下来只要利用表格的设置，给每一列设置成对应的零件属性即可，然后在自 动更新明细表即可 注：如果一系列大小不一的图纸的标题栏和明细表均相同的话，我们可以利用“标 记为模板”工具将我们第一张图纸制作好的模板 Copy 到其他需要制作的模板中即 可 5. 新建图纸方法创建图纸 安装 4 的方法将我们所有需要的图纸模板（A0‐A4 的零件图、装配图，包括横 版和竖版）制作完成后，我们可以通过下述方法将模板导入和使用。
5.1. 将模板挂入新建按钮 复制“D:\Siemens\NX10.0\LOCALIZATION\prc\simpl_chinese\startup”目录下的 “ugs_drawing_templates_simpl_chinese.pax”文件到该目录下，并根据自己需要修 改名字，如：“Eingsoft_drawing_templates_simpl_chinese.pax”然后用记事本打 开“Eingsoft_drawing_templates_simpl_chinese.pax”，修改配置文件 修改方式参照下图，根据自己需要更改相对应方框内文字即可最下面一个方 框为我们在 4.1 中建立的 prt 文件，根据我们修改的图纸来一一对应相应的 prt 文 件名即可将我们需要的所有图纸依次往下面更改即可 修改完之后，将我们建的所有图纸模板，复制到 “D:\Siemens\NX10.0\LOCALIZATION\prc\simpl_chinese\startup”目录下 5.2. 修改新建图纸系统文件 如果我们已经在工程图里面，有时出图，一个图纸页不能完全将零件表达，我 们需要再新建，新建中有一个“使用模板”，如下图： 为了将模板加入到里面，我们需要修改 “D:\Siemens\NX10.0\LOCALIZATION\prc\simpl_chinese\startup”目录下的 “ugs_sheet_templates_simpl_chinese.pax”文件，用记事本打开，如下图： 我们发现，这里面修改的和 5.1 类似，我们只需要修改红色图框中的内容。
依 次修改我们需要的图纸即可 6. 非主模型图纸模板 这种模板主要用于 2.3 所述的方法创建图纸，模型和图纸分为两个文件保存模型和图纸分为两个文件保存 6.1. 创建非主模型图纸模板资源板 “文件”→“首选项”→“资源板”，进入后，点击第二张图红色图框，然后 按照提示将 5.1 所修改的文件“Eingsoft_drawing_templates_simpl_chinese.pax”导 入，点击确定然后就会在右侧出现一个资源板，将我们所有的非主模型图纸模板 显示出来 6.2. 新建图纸方法 6.2.1. 直接新建 点击新建，如下图： 这里需要引用我们的模型 6.2.2. 通过模型新建 首先我们打开我们需要穿件图纸的模型，然后利用 6.1 创建的资源板来进行图 纸绘制，如下图： 先点击资源板，然后点击我们需要用到的图纸模板即可 7. 图纸与模型在同一文件模板设置 7.1. 修改配置文件 用记事本打开“D:\Siemens\NX10.0\UGII\templates”目录下的 “ugs_drawing_templates.pax”文件，在最后面加入我们需要的模板，然后将模板 复制到这个文件夹下。
修改红色图框内的内容，其中第二个图框为图纸尺寸，注意英制和国标的区 别 7.2. 新建图纸 打开需要出图的模型，然后进入“制图”模块，新建“图纸页”，选择“使用 模板”，然后选择我们导入的模板即可。
