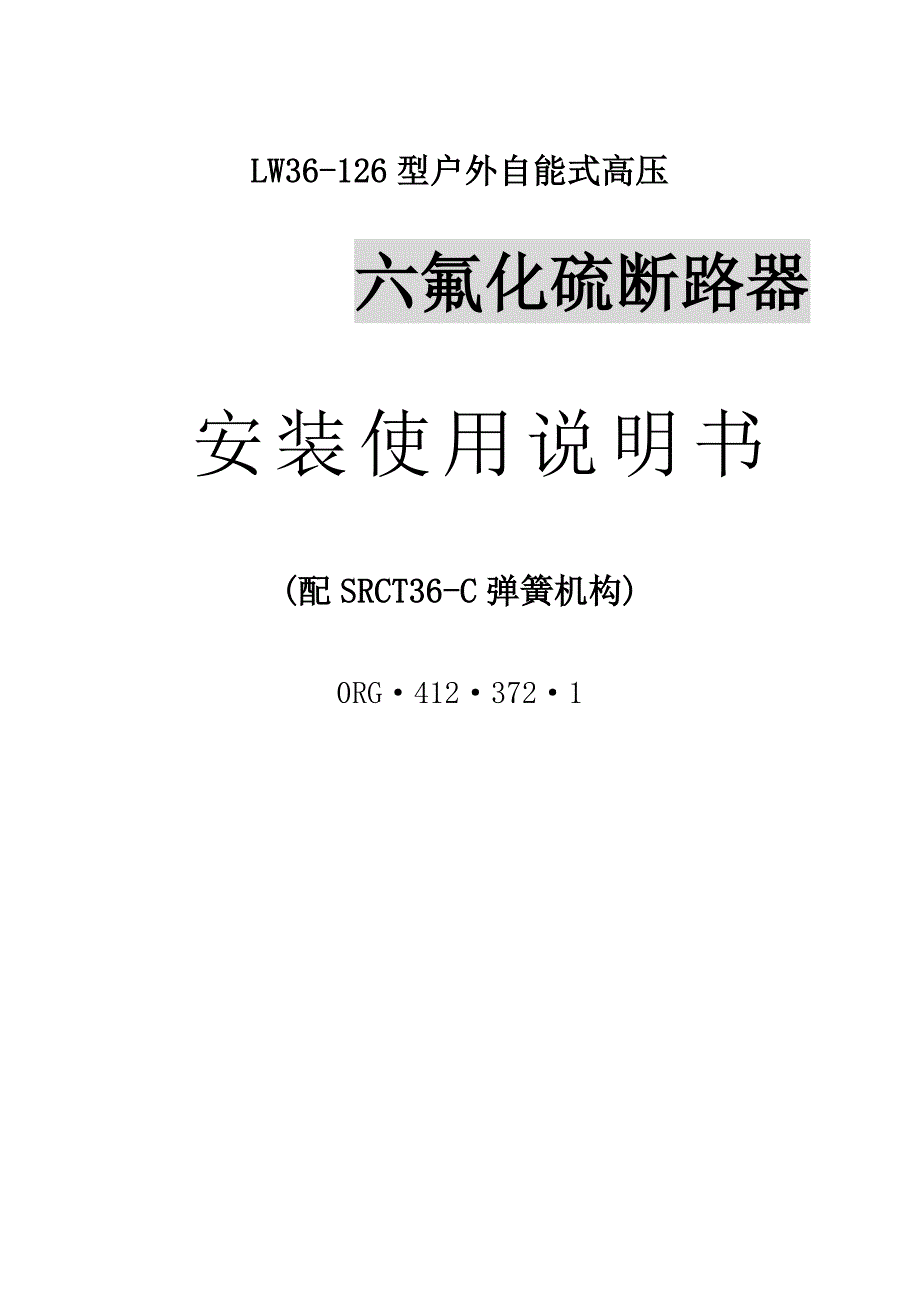

LW36-126型户外自能式高压六氟化硫断路器 安装使用说明书(配SRCT36-C弹簧机构)0RG·412·372·1 中国 江苏省如高高压电器目 录1． 概述…………………………………………………12． 产品结构特点……………………………………13． 弹簧操动机构………………………………………84． 包装、运输及存放…………………………………155． 安装、调整…………………………………………156． 安装后现场测试…………………………………227． 使用和维护…………………………………………248． 随机技术文件………………………………………289． 订货须知……………………………………………2810． 电器原理图及接线图………………………………29附录：安装工具及备品备件一览表 １ 概述1.1 本手册适适用于LW36-126型户外自能式高压六氟化硫断路器（配SRCT36-C弹簧机构）,它具体描述了断路器安装使用和维护相关内容,和在此过程中需要注意安全规范和可能出现危险任何操作人员在安装和使用断路器前需仔细阅读本说明书，在确保熟悉相关内容后方可操作假如仍有疑问或需要更具体资料，请和制造商联络。
1.2 LW36-126型户外自能式高压六氟化硫断路器适适用于交流50Hz、126kV电力系统中，是电力系统控制和保护设备，也能够作为联络断路器使用1.3 断路器符合GB1984-《高压交流断路器》和IEC62271-100-《高压交流断路器》及QJ/RG.30.03.54-1999《LW36-126自能式断路器技术条件》要求断路器以SF6气体为绝缘和灭弧介质，采取自能式灭弧原理，配用新型弹簧操动机构，含有开断能力强，操作功小，可靠性高特点1.4 使用环境条件正常使用环境条件符合GB/T11022-1999《高压开关设备和控制设备标准共用技术要求》要求，即：a. 周围环境温度 -40ºC ～+40ºC；b. 海拔高度 不超出3000m；c. 风速 小于34m/s；d. 日温差 小于25ºC；e. 日照强度 小于0.1w/cm； f. 月平均相对湿度 小于90%；g. 地震加速度 水平小于0.2g，垂直小于0.1g；h. 覆冰厚度 小于10mm；i. 空气污秽程度 不超出GB5582中Ⅳ级；j. 安装场所 户外。
假如用户有特殊使用环境条件要求，可和制造商另行协商1.5 本手册在叙述过程中分“注意”和“警告”两类提醒，对于“注意”相关内容，若不实施有可能造成不便或轻微伤害，对于“警告”内容，若不实施有可能造成人身伤害或设备损坏，此两类提醒均以黑体字示出２ 产品结构特点断路器采取三相瓷瓶支柱式结构，为户外设计，三相配用一个SRCT36-C弹簧操动机构，居中部署，三相连动，故外观新奇精巧断路器以SF6气体作为绝缘和灭弧介质，运行时断路器三极SF6气体应连通，并采取指针式密度继电器对其压力和密度进行监控因为采取自能式灭弧原理，且在断路器运动系统中进行了优化设计，故有效提升了机械效率，最大程度降低了操作功2.1 关键技术参数2.1.1断路器关键技术参数见表1表 1序号项目单位参数参数LW36-126W/T3150-40LW36-126W/T3150-31.5（H）1适用环境 正常高寒地域适用型2额定电压kV1263额定工频耐受电压（1min）对地K·230断口间K·(230+73)4额定雷电冲击耐受电压对地K·550断口间K·(550+103)5SF6气体零表压时工频耐受电压（5min）K·956额定频率Hz507额定电流A31508首开级系数1.59额定短路开断电流IKkA4031.510额定短路关合电流（峰值）1008011额定短路耐受电流4031.512额定峰值耐受电流1008013额定短路连续时间s414额定失步开断电流kA10815近区故障开断电流kA90%Ik ,75%Ik16额定线路充电开合电流A31.517额定操作次序O-0.3s-CO-180s-CO18主回路电阻μΩ≤3519额定六氟化硫气体压力（20ºC表压）MPa0.60.4520报警/最低功效压力（20ºC表压）*0.55±0.015/0.50±0.0150.40±0.015/0.34±0.01521SF6气体年漏气率≤0.5%22SF6气体水分含量（V/V）ppm≤15023机械寿命次6000或1000024无线电干扰电平μV≤50025爬电距离断口间mm3906/3150对地3906/315026每台充入SF6气体质量kg827每台断路器质量1700注：K ——海拔修正系数，海拔m时K＝1.13；海拔3000 m时K＝1.28；*——如采取进口双金属弹簧片赔偿密度继电器，精度均为±0.025。
2.1.2 机构关键技术参数见表2表2序号项目单位参数1辅助回路电压VDC220或AC2202分闸线圈电压/电流V/ADC110/4； DC220/2；AC220/53合闸线圈电压/电流V/ADC110/2.6； DC220/1.3；AC220/54储能电机额定电压VDC220或AC220正常工作电压范围V85%～110%功率W7205电动机储能时间S≤206加热器及照明回路电压VAC2207辅助开关额定电压VDC2208辅助开关额定电流A109辅助开关接点数11常开+11常闭2.1.3 产品机械调整参数见表3表3序号项目单位参数1断路器极间中心距mm17002动触头行程mm120 +3 03动触头接触行程mm25 +3 04断路器相间操作连杆行程（弦长）mm110 +3 05分闸速度 m/s5.0±0.56合闸速度m/s3.0±0.57分闸时间ms≤388合闸时间ms70±89开断时间ms≤6010合-分时间ms35～5011分-合时间ms30012三相分闸不一样期性（时差）ms≤213三相合闸不一样期性（时差）ms≤32.2 断路器整体结构特点该型断路器整体结构图1所表示，三个极柱安装在共同基座上。
控制柜居中吊装在基座下面，柜内装有弹簧操动机构和控制单元，机构输出杆和中相拐臂相连并经过操作连杆和A相、C相断路器拐臂箱连接进行分、合闸操作三相SF6气体连通，并采取SF6气体密度继电器对断路器内SF6气体密度进行监控（密度继电器在产品许可工作范围内，无需拆卸，均可现场校验如确需拆下校验，需注意密度继电器接头端密封圈需装配正确，预防漏气）2.3 基座基座(图1所表示序2)起支撑三瓷柱并连接控制柜作用，是由厚钢板整体弯制而成，再盖上对应盖板后，能满足GB/T11022-1999《高压开关设备和控制设备标准共用技术要求》IP2X防护等级基座正面有分、合指示牌，基座内有三相SF6气体充气管路和指针式密度继电器，后面有密度继电器观察孔可观察到SF6气体压力值在未接极柱充气阀时，充气管内气体处于密封状态，压力表显示数值为管路内压力另外基座内还装有多通体及LF-1截止阀，经过多通体可对本体内充气及放气，同时截止阀可将密度继电器内气体和本体内气体隔离，便于密度继电器校验及检修1.极柱 2．基座 3．铭牌 3．弹簧操动机构及控制柜5. 分、合闸指示牌（后面为指针式密度继电器）图 1 断路器整体结构图（正面）指针式SF6密度继电器用于对设备内SF6气体密度进行监视并发出控制信号，含有温度赔偿功效。
当环境温度改变而引发SF6气体压力改变时，密度继电器不会动作只有当SF6气体泄漏引发气体压力改变时，密度继电器才会发出报警及闭锁信号注意：1、未接极柱时，密度继电器显示数值为充气管内压力2、压力表所表示值为20 ºC压力值 2.4 极柱每一极柱为一气密单元极柱自上而下，分为上出线板、灭弧室、下出线板、支柱瓷套、绝缘拉杆、拐臂箱等几部分组成（图2）,下面分述以下： 1. 2. 1、上出线板3. 2、灭弧室4. 3、下出线座5. 4、绝缘拉杆6. 5、支柱瓷套7. 6、拐臂箱8. 7、内拐臂9.10.11.12.图２ 极柱2.4.1 上、下出线板上、下出线板为线路一次接线用，下出线在极柱正反两面皆有出线，上出线板其出线方向可依据用户需要进行安装。
若用户没有要求，上出线板安装在左面一侧上、下出现板接线孔尺寸根据3150A和1250A两种接线方法，见图３，其尺寸规范参考GB5273-1985《变压器、高压电器和套管接线端子》图3 接线端板 （材质：铝合金）2.4.2 灭弧室灭弧室整体安装在灭弧室瓷套内，是断路器关键部件它关键由瓷套、静触头支座、静主触头、静弧触头、喷口、气缸、动弧触头、中间触头、下支撑座、拉杆等零部件组成（见图4）另有吸附剂装在静触头支座上部，拉杆和支柱瓷套内绝缘拉杆相连，并最终连至拐臂箱内传动轴灭弧室瓷套由高强瓷制成，含有很高强度和很好气密性长久载流回路是由上接线板、静触头座、主触指、气缸、中间触头、下支撑座、下接线板组成在开断电流过程。
