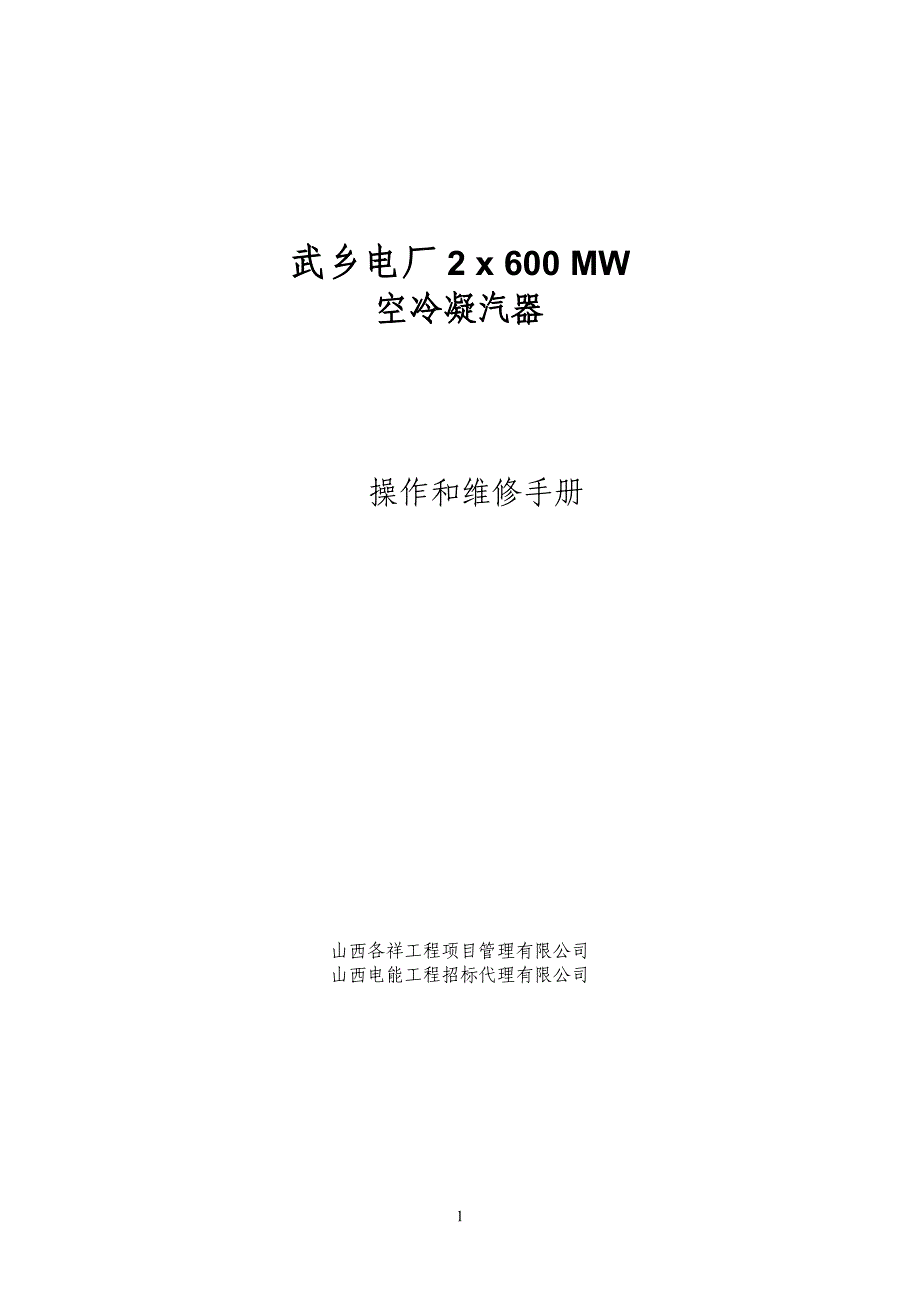

武乡电厂2 x 600 MW空冷凝汽器操作和维修手册山西各祥工程项目管理有限公司山西电能工程招标代理有限公司目 录1. 总体安全概述1.1 总体说明1.2 运行、检查和维修安全说明1.3 启动安全措施1.4 持续运行时的安全措施1.5 停机安全程序1.6 不遵守安全说明进行操作带来的危险1.7 下方的变压器2. 总体要求2.1 总体布置2.2 系统功能和设计2.3 技术数据和图纸2.31 设计数据2.32 特性曲线2.4 运行原理2.5 设备安全的监控2.51 储运防损耗措施2.52 长期保存2.53 旋转设备3. 空冷凝汽器控制描述 4. 故障诊断4.1 凝结水温度4.2 抽汽温度4.3 风机振动4.4 齿轮箱油压5. 检查和维修5.1 检查5.2 风机、电机和齿轮箱拆卸和更换5.3 服务6. 部件资料6.1 轴流风机6.2 电机6.3 齿轮箱6.4 泵6.4.1 疏水泵6.4.2 凝结水泵6.4.3 水环泵6.5 仪表和控制设备6.5.1 仪表清单6.5.2 风机振动开关6.5.3 远程仪表6.5.4 就地仪表6.6 阀门和配件6.6.1 阀门6.6.2 滤汽器6.6.3 爆破膜6.6.4 安全阀6.7 排汽装置6.8 膨胀节6.9 管束（热交换元件）6.10 清洗设备6.11 电机梁和起吊装置 7. 清单7.1 仪表清单7.2 耗电设备清单7.3 润滑说明7.4 备件清单8. 总布置图1. 总体安全概述1.1 总体说明1）本手册包括了关于ACC系统的运行，检查,维护的基本说明。
操作人员必须按手册中的内容进行操作2）该设备的功能为蒸汽冷凝器，必须由合格人员进行操作和检查 操作员应在开始使用前认真地学习本手册3）严禁雇佣不合格的人员进行操作 操作人员必须清楚所有安全措施4）本手册适用于指定的运行工况对于极端运行工况，应有特殊考虑 特殊运行工况要求操作员要更多的加以注意 对于本手册没有预计到的工况或问题，请及时与巴克-杜尔公司联系5）对于由于自然原因造成的业主的全部或部分损失，由于业主的代理或雇员没有严格遵守本手册的每一个过程， 指导和注意事项而造成的业主的全部或部分损失， 及擅自改动本手册而造成的业主的全部或部分损失，巴克-杜尔公司不承担责任 任何此类违反操作规程的行为也将免去巴克-杜尔公司对受影响的工作部分的保障1.2 运行、检查和维修时的安全说明1）进行任何工作时都应遵守安全措施及事故预防措施2）任何工作开始前，所有设备应断电，并采取措施防止重新加压的事故.电机、风机、 泵、 执行机构应静止、断电，并从中控台锁止3）注意事故预防措施，风机齿轮和电机的轴承可在设备运行时从风机梁步道润滑 不可在风机运行时给齿轮箱换油4）警告电厂内人员应戴安全帽, 穿防护鞋.清洗管束时，应关断风机、齿轮箱、电机、并用塑料布盖好防止进水。
对风机采取任何操作前，必须关掉电机，切断电源并锁止在电机梁上工作时，如必要应移去格栅板维修人员开始工作前应着安全服对于在电机梁下的维修步道上工作时同样适用在电机维修期间如无人看守，应确保该位置安全应遵守步道、风机护网和格栅板的最大允许载荷重型设备应加木垫以分散承载面积即使在正常工作时，ACC系统内部件也可能很烫工作时应带手套在打开ACC系统中的法兰或人孔，蒸汽管道，凝结水箱时，应确认系统已处于正常大气压力而非真空状态在进入凝结水箱和汽机排汽装置前，应将其彻底排空对凝结水箱，蒸汽管道和蒸汽分配管道进行内部检查时，应有第二人陪同建议着安全服、系安全绳，应排除从汽机、旁路、或其它地方供汽的可能性在有害环境工作的人员必须着安全服工作完成后，所有安全保护装置必须复位操作人员不仅应遵循本手册的安全措施，还有其它子系统的运行维护手册如风机、电机等)1.3 启动时的安全措施1）所有管束出厂前已做泄漏检测但在ACC调试之前，应再次检查系统的气密性应特别注意法兰连接处的气密性所有与蒸汽和/或凝结水连接的设备和配件都要检查如果需要，要对系统内部进行清洁(用自来水冲洗)，除去灰尘及其它物件2）应尽量防止任何突然的热击或由于蒸汽流量小而分配不均造成的管束受热不均。
否则有可能发生管子弯曲甚至与管片分离3）冷凝器内的真空由水环泵完成在建立真空过程中，通过控制系统把密封蒸汽引到汽机密封达到启动背压后，汽机和风扇同时起动4）在ACC停运的情况下，重启前应对每个部件进行检查5）启动前，应检查齿轮箱内润滑油和其它油脂的数量及质量1.4 持续运行时的安全措施1）ACC系统在自控系统和相关过程监控下启动2）风机启动数量由运行工况决定，如是否为低温环境 详情见第三章1.5 停机安全程序1）停机时，蒸汽流必须在风机停机前停止进入ACC2）进入ACC的蒸汽量应快速降低 禁止在蒸汽量低于20%额定值时长时间保持ACC运行尤其在有可能冻结时3）注意如果停机时间长达2-3周或更多，应向ACC系统内吹入干空气以防腐 对于有凝结水的部分，应采取拌热措施以防冻，或把水排空长期停机期间，风机每月至少运行一次且持续20分钟，以保持电机和齿轮箱可用泵每周转动一次完整的停机过程参见第三章，长期停机期间， 系统应完全排空1.6 不遵守安全说明进行操作带来的危险如不遵守安全措施，人员有可能被电器或移动设备击伤，也有可能因不遵守安全措施而损坏设备1.7 布置在ACC下方的变压器当清洗ACC系统时，必须遵守变压器厂家或相关标准的安全要求。
2. 总体2.1 总体布置ACC主要由以下各部分组成：1. 排汽管道每一个机组8列，包括- 钢桁架- 管束- 风机组- 蒸汽分配管- 风墙2. 凝结水收集系统4. 抽汽系统，包括真空部分5. 排汽装置6. 抽真空系统2.2 系统功能和设计1）ACC系统包括8列，共640个换热单元、64个风机每个风机配备10个换热单元换热面积由带翅片的管提供 系统有480个顺流换热单元，160个逆流换热单元逆流换热单元又叫分凝器2）排汽管道负责向冷凝器输送蒸汽，它连接汽机出口和ACC蒸汽分配联箱圆柱形蒸汽分配联箱，焊接在顺流换热单元顶部，向屋顶型换热单元输送蒸汽3）在顺流换热单元的管子内，冷凝水流向与蒸汽流向相同4）另一部分未凝结蒸汽，流经下部联箱和凝结水收集管，进入逆流换热单元作最后凝结在逆流换热单元的管子内，冷凝水流向与蒸汽流向相反5）不凝气体由逆流换热单元上部排出，经真空系统压缩后排入大气真空系统由3台水环泵组成6）凝结水经凝结水疏水管靠重力流入凝结水箱7）蒸汽管道及汽机排汽装置内的凝结水收集在汽机排汽装置8）冷却空气由轴流风机从大气吸入并吹过翅片管换热器.9）通过控制风机的起/停来满足冷却所需的空气流量。
参见第三章的风机开关顺序图.10）排汽按对排汽压力的某种比例凝结, 决定于实际流量和焓值，也决定于大气温度参见2.32节的ACC特性曲线2.3 技术数据和图纸2.31 设计数据1）应用 空冷凝汽器（1个机组）介质 汽机排汽流量 1.332.540kg/h 汽机排汽压力 32kPa排汽焓 2543kJ/kg 设计压力 0.5bar,g设计温度 120°C环境温度 32°C环境大气压力 908,3mbar风机数量 64 功率损耗（每台风机） 48,5kW电机容量（每台风机） 75kW 2）注意设备启动后应尽快达到该运行模式下的全部流量.3）最小流量从安全角度考虑，禁止在蒸汽量低于20%的设计流量下长时间保持ACC运行。
我们建议蒸汽流量波动超过前面提到的流量的20%这种情况只适用于环境温度低于3℃参考文件“最小蒸汽流量要求” - D_260-03333_0_001当流量低于20%设计值时, 必须关闭某些隔离阀.见第三章.2.32 ACC特性曲线当ACC达到正常运转后(流量,压力)，特性曲线的条件有效特性曲线表示出背压、热负荷和环境温度之间的关系冷凝热交换到空气中, 换热量由空气热容, 空气量和温度决定. 冷空气和蒸汽温度的平衡的直接效果是压力.2.4 运行原理1）要凝结的蒸汽从汽机(或汽机旁路)经蒸汽管道流入冷凝器管束. 蒸汽沿分配管进入管束, 在凝汽器段, 蒸汽与冷凝水流向相同.2）另一部分未凝结蒸汽, 流经下部联箱和凝结水收集管, 进入逆流换热单元作最后凝结. 在逆流换热单元的管子内, 冷凝水流向与蒸汽流向相反.3）不凝气体由逆流换热单元上部排出, 经真空系统压缩后排入大气4）凝结水经凝结水疏水管靠重力流入凝结水箱5）蒸汽管道及汽机排汽装置内的凝结水收集在汽机排汽装置6）通过控制风机的开关来满足冷却所需的空气流量.7）排汽量和汽机背压相关, 这些参数的关系见特性曲线.物理过程为蒸汽与环境空气的换热.如果流量增大, 则要通过多开风机和增加温差来满足.增大温差可使背压降低.2.5 设备安全和监控2.51 储运损耗防护措施1）必须遵守每个设备供应商的指导.2）正常停机2-3周时, 无需特别的保护措施. 最好不去碰ACC.3）当有冻结可能时,要把凝结水排掉或采取伴热措施.2.52 长期保存1）如果停机时间延长, 最好把容器和泵内的水排出.2）停机时间延长后, 应把整个ACC系统内部弄干以防腐蚀.3）重新启动前应检查各部件并排除故障.4）启动前,应检查齿轮箱内润滑油和其它油脂的数量及质量.2.53 旋转设备1）停机期间, 所有泵每周至少转动一圈, 无论停机时间多长. 如果没有风的作用使风机周期性转动, 风机每月至少运行一次且持续20分钟, 以保持电机和齿轮箱可用. 保护轴承不因静力而产生凹痕.3. 空冷凝汽器控制描述4. 故障诊断4.1 凝结水温度KKS NoKKS编码x0LCA26/27/28/29 CT101x0LCA36/37/38/39 CT101x0LCA46/47/48/49 CT101x0LCA56/57/58/59 CT101x0LCA66/67/68/69 CT101x0LCA76/77/78/79 CT101x0LCA86/87/88/89 CT101x0LCA96/97/98/99 CT101名称凝结水温度报警说明凝结水温度低于+15OC（最小值）, 从15OC到35OC可调报警结果环境温度³+3°：不动作环境温度<+3°C相关列上的冷凝汽风机关闭，分凝汽风机转速不变。
其它列上的所有风机都正常运。
