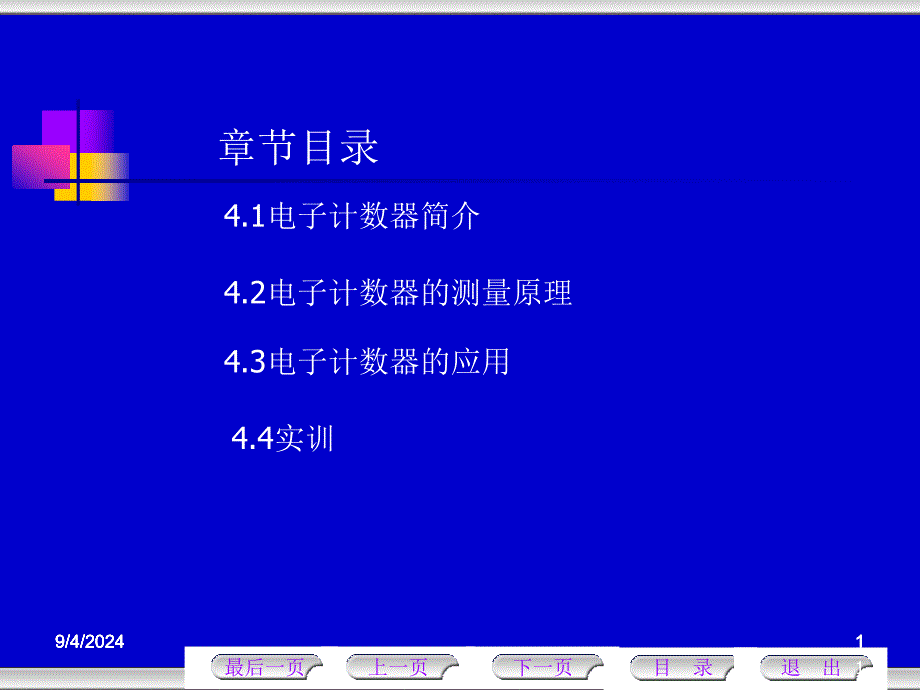

9/4/202419/4/202419/4/202419/4/202419/4/20241目 录退 出下一页上一页最后一页 4.1电子计数器简介4.2电子计数器的测量原理4.3电子计数器的应用4.4实训章节目录1 9/4/202429/4/202429/4/202429/4/202429/4/20242目 录退 出下一页上一页最后一页 第4章 电子计数器§本章要点§电子计数器的分类及主要技术性能§电子计数器的基本测量原理§电子计数器的测量应用2 9/4/202439/4/202439/4/202439/4/202439/4/20243目 录退 出下一页上一页最后一页4.1 电子计数器简介Ø本章介绍电子计数器,它是一种最常见、最基本的数字仪器Ø它可以测出一定时间内的脉冲数目，并将结果以数字形式显示Ø这种仪器，早期多用于测量频率，故称数字式频率计随着技术的不断进步，而今它成为多功能的电子计数仪器，故称“电子计数器”Ø它是一切数字化仪器的基础3 9/4/202449/4/202449/4/202449/4/202449/4/20244目 录退 出下一页上一页最后一页（1）频率计数器（2）通用计数器（3）时间计数器（4）特种计数器 （5）工业计数器（6）程序计数器（7）计算计数器1．按其测试功能可以分为下列各种n4.1.1 电子计数器的分类4 9/4/202459/4/202459/4/202459/4/202459/4/20245目 录退 出下一页上一页最后一页（1）低速计数器 最高计数频率不大于10MHz。
2）中速计数器 计数频率为10～100MHz （3）高速计数器 最高计数频率大于100MHz4）微波频率计数器 测量频率范围为1～80GHz或更高2．按电子计数器测频上限值分类5 9/4/202469/4/202469/4/202469/4/202469/4/20246目 录退 出下一页上一页最后一页 介绍仪器所具有的全部测试功能，如计数、测量频率、时间 2．测量范围 对于不同的测量对象，表示测量范围的方法也不相同，如测频率时，被测信号的频率范围，常用频率的上限和下限值表示；测时间时，常用可正常测量时间的最大值和最小值表示；测量周期时，常用测量周期的最大值和最小值表示，也可用周期相对应的频率范围表示1．测试功能n4.1.2 电子计数器的主要技术性能6 9/4/202479/4/202479/4/202479/4/202479/4/20247目 录退 出下一页上一页最后一页 3．输入特性（1）输入灵敏度 输入最小电压的有效值能使仪器正常工作来表示，如通用计数器A输入端的灵敏度多为主20mV2）最大输入电压 指仪器超过这一电压，仪器将不保证工作正常，甚至会损坏。
即仪器允许输入的最大电压值3）输入耦合方式 常设DC、AC两种耦合方式7 9/4/202489/4/202489/4/202489/4/202489/4/20248目 录退 出下一页上一页最后一页Ø DC耦合时：对于窄脉冲信号、随机脉冲信号和过低频率的信号，适于采用DC耦合Ø AC耦合时：信号经隔直电容送入当被测信号中带有较高的直流电平时，适于采用AC耦合方式 (4) 输入阻抗 Ø 包括输入电阻和输入电容两部分;Ø在100MHz以下的电子计数器中多为高输入阻抗;Ø典型值为lMΩ／25pF，在高频情况下均采用匹配阻抗50Ω 8 9/4/202499/4/202499/4/202499/4/202499/4/20249目 录退 出下一页上一页最后一页4．测量精确度Ø 测量精确度常用时基误差和计数误差确定Ø 时基误差由石英晶体振荡器的稳定度确定Ø 石英晶体振荡器频率稳定度常用日稳定度表示，Ø 目前，多在±1×10-5/d~±1×10-9/d范围内5．闸门时间和时标Ø 闸门时间和时标由机内时标信号源所提供的时间标准信号决定Ø 根据测量频率和测量时间范围，机内时标信号源可提供几种闸门时间信号和时标信号。
9 9/4/2024109/4/2024109/4/2024109/4/2024109/4/202410目 录退 出下一页上一页最后一页Ø 显示方式有“不记忆”显示方式和“记忆”显示方式Ø “不记忆”显示方式，数字变化可随时显示出，最后的显示数即计数器的计数结果Ø “记忆”显示方式，显示器只显示结果，不显示过程，即显示的数为计数器本次最终的累计数，并且将这一读数持续显示到下一次测量结束，被下一次测量的计数结果所代替6．显示工作方式7．输出7．输出 输出是指仪器可以直接输出的标准频率信号有哪几种，并指明输出测量数据的编码方式和输出电平等10 9/4/2024119/4/2024119/4/2024119/4/2024119/4/202411目 录退 出下一页上一页最后一页4.2 电子计数器的测量原理4.2.1 电子计数器的基本组成和原理框图 1．电子计数器的基本组成 电子计数器的基本组成电路有，输入电路、计数显示电路（包括十进制计数器、寄存器、译码器及显示电路）、标准时间信号形成电路（包括石英晶体振荡器及分频、倍频电路）和控制电路11 9/4/2024129/4/2024129/4/2024129/4/2024129/4/202412目 录退 出下一页上一页最后一页2．电子计数器原理框图图4-1电子计数器原理框图12 9/4/2024139/4/2024139/4/2024139/4/2024139/4/202413目 录退 出下一页上一页最后一页（1）输入电路Ø 输入电路的作用是将被测信号（或控制信号）进行放大整形，然后送往主闸门（或控制电路）。
Ø 输入电路通常有A、B、C三个独立的通道Ø A通道输入需要计数的信号，而由B、C通道送入的信号都用来控制闸门时间Ø B通道在测周期时输入被测信号，或测频率比fA／fB时送入fB信号，或测相邻两脉冲时间间隔时输入被测信号等Ø B输入通道输入信号作为控制主闸门的开门信号和关门信号，并经它送出触发信号Ø 在测B信号与C信号之间的时间间隔时，时控主闸门的开门信号为B通道送来的信号，时控制主闸门的关闭信号为C通道送来的信号13 9/4/2024149/4/2024149/4/2024149/4/2024149/4/202414目 录退 出下一页上一页最后一页Ø 衰减器 为了接入较大幅度的信号，并且保证输入放大器能正常工作，将输入信号适当的衰减Ø 放大器 当接入小信号时，对其进行适当的放大，以适应整形电路的工作要求在整形电路前增设输入信号放大器，可提高测试灵敏度 实际上，接入衰减器和放大器是为了使电子计数器对幅度较大或幅度较小的输入信号都能够测量，扩大仪器的测量范围Ø 在测B信号与C信号之间的时间间隔时，时控主闸门的开门信号为B通道送来的信号，时控制主闸门的关闭信号为C通道送来的信号。
14 9/4/2024159/4/2024159/4/2024159/4/2024159/4/202415目 录退 出下一页上一页最后一页Ø整形电路 常用的整形电路多采用施密特触发器，以满足输入电路必须将输入信号整形成为具有一定幅度和陡峭前后沿的脉冲信号Ø 倒相器 在B、C输入电路中，输入的控制信号可能为正脉冲也可能为负脉冲，为保证送出的触发信号有确定的极性，在一些电路中常设有倒相电路，供使用者选择图4-2输入电路框图15 9/4/2024169/4/2024169/4/2024169/4/2024169/4/202416目 录退 出下一页上一页最后一页（2）时标产生电路Ø无论是测量频率、周期、计数、时间间隔，电子计数器都是用比较法进行测量，也就是将被测信号与一系列标准时间信号进行比较Ø电子计数器能否正常工作以及测量的精确度如何，与标准时间信号有直接关系Ø对标准时间信号的要求：一是要有高精确度；二是能多组送出16 9/4/2024179/4/2024179/4/2024179/4/2024179/4/202417目 录退 出下一页上一页最后一页图4-3 标准时间信号的框图 21页17 9/4/2024189/4/2024189/4/2024189/4/2024189/4/202418目 录退 出下一页上一页最后一页（3）控制电路 Ø 它能送出各种控制信号，以协调各单元电路的工作；是电子计数器的指挥系统。
Ø 一般每进行一次测量总要经历：测量准备→测量→显示测量结果→复原等阶段Ø 所有上述动作都是在控制电路的统一指挥下进行的控制电路实际上是一个脉冲组合电路；常由双稳电路、单稳电路等构成4）计数显示电路 它的任务是对来自闸门的脉冲进行计数，并将计数结果以数字形式显示出来18 9/4/2024199/4/2024199/4/2024199/4/2024199/4/202419目 录退 出下一页上一页最后一页n4.2.2 测量频率的原理框图 1．测量频率的原理框图图4-4 测量频率的框图及波形 19 9/4/2024209/4/2024209/4/2024209/4/2024209/4/202420目 录退 出下一页上一页最后一页2．测量频率的基本原理 周期T（秒）和频率f（赫兹）之间的关系为： 计数器在一定时间间隔内进行累加计数如果在t 时间间隔内对周期性信号的累加计数为N，则信号频率为：20 9/4/2024219/4/2024219/4/2024219/4/2024219/4/202421目 录退 出下一页上一页最后一页Ø测量频率必须有一个准确而稳定的单位时间标准信号（时基信号）。
Ø时基信号实质上是一种重复周期严格等于标准时间的脉冲信号，信号的周期即闸门被打开的时间，亦称闸门时间Ø时基信号源常由高精度、高稳定度的信号源和多组分频器构成Ø如图4-3所示，最常见的时基信号源是由石英晶体振荡器和多级十分频器组成21 9/4/2024229/4/2024229/4/2024229/4/2024229/4/202422目 录退 出下一页上一页最后一页Ø 闸门的开门时间可以改变，即时基脉冲周期不是固定不变，可以选择Ø 如0.01s或0.1s如果选用周期为1s的时基信号，闸门打开时间为1s，被测信号经整形后通过闸门的脉冲数若有100000个，即被测信号的频率f=100000Hz,则显示读数为100000，单位为HzØ 如在第三位数字前设置一个小数点显示，就显示为100.000，单位为kHz用相同的被测信号，如果测量时所取时基为0.1s，即闸门打开0.1s的时间，这时计数器的读数为10000，显然，这一数值乘以10才是1s内通过闸门的脉冲数，即被测频率f=10000×10=100000Hz22 9/4/2024239/4/2024239/4/2024239/4/2024239/4/202423目 录退 出下一页上一页最后一页v 可以得出结论，不论闸门打开时间取0.1s、1s或10s，测量同一信号的结果都相同。
v 实际测量时，取不同的时基测量，并不需要对读数做乘或除的折算，只要所取时基数是1s的 1/10n 倍(n为整数)，如0.01s、0.1s、1s、10s等，就可在显示电路中按所选时基挪动小数点，便可直接读出测量结果23 9/4/2024249/4/2024249/4/2024249/4/2024249/4/202424目 录退 出下一页上一页最后一页n4.2.3 测量周期的框图原理1.测量周期的原理框图图4-5测量周期的原理框图 26页24 9/4/2024259/4/2024259/4/2024259/4/2024259/4/202425目 录退 出下一页上一页最后一页2.测量周期的基本原理 v 周期是信号电平随时间变化一个循环所需的时间 周期是频率的倒数如以T表示信号的周期， f 表示频率，则T=1/fv 对周期性信号而言，整形电路对波形进行整形变换成周期性的脉冲信号，整形前后的周期是相等的25 9/4/2024269/4/2024269/4/2024269/4/2024269/4/202426目 录退 出下一页上一页最后一页 测量周期可用图4-5所示的电路v 被测信号由B输入电路送入，B输入电路中的整形电路,可以把被测信号转换成整形前后周期是相等的矩形波脉冲。
利用它的跳变沿去触发门控双稳由于脉冲信号的周期与被测信号周期相等，所以,闸门打开的时间等于被测信号的周期v 晶体振荡器产生的标准时标信号经分频或倍频后也送到闸门的输入端，输出时标脉冲让计数器直接计数，若计数器读数为N，标准时标信号周期为T0，则被测信号周期Tx=NT026 9/4/2024279/4/2024279/4/2024279/4/2024279/4/202427目 录退 出下一页上一页最后一页v 在实际测量周期时，为了提高测量精度，常采用周期乘以10n方法读取周期平均值的方法，就是把被测信号的周期扩大10n倍(n=1、2、3….n的整数)，用它作为闸门时间，再对计数器的读数分别除以10n(n=1、2、3….n的整数)，最后便可得到平均周期值27 9/4/2024289/4/2024289/4/2024289/4/2024289/4/202428目 录退 出下一页上一页最后一页4.2.4 测量频率比的原理框图1．测量频率比的原理框图图4-6测量频率比的原理框图 30页28 9/4/2024299/4/2024299/4/2024299/4/2024299/4/202429目 录退 出下一页上一页最后一页 2．测量频率比原理 v 频率比是指A、B二信号频率的fA与fB之比，即fA／fB。
将频率较低的信号由B通道输入，经过放大整形电路后去触发门控双稳态电路，产生的门控脉冲打开闸门，打开时间为TB，是B信号的一个周期；将频率较高的信号由A通道输入，经放大整形后送到闸门输入端，由闸门输出送入计数器直接计数，计数为TB时间内A信号的脉冲个数K，KTA=TB，即频率比K=fA／fB29 9/4/2024309/4/2024309/4/2024309/4/2024309/4/202430目 录退 出下一页上一页最后一页v实际上测量频率所得的读数也可以理解为被测信号频率与时基信号频率的比值如时基取1s，相当于时基信号频率为1Hz，若读数为100000，就表示被测信号频率为100000Hz因为被测信号频率100000Hz与时基信号频率1Hz之比为100000v由此可见，如要测量A、B二信号的频率比，可以将A信号自A输入电路送入，而用B信号（较低频率）控制闸门的开和关，这样，计数器的读数便是在B信号一个周期内通过闸门的A信号电平变化次数，或者说，计数器的读数表示A信号频率是B信号频率的多少倍，即fA／fB值，其原理方框如图4-6所示30 9/4/2024319/4/2024319/4/2024319/4/2024319/4/202431目 录退 出下一页上一页最后一页n4.2.5 测量时间间隔原理框图1．测量时间间隔的原理框图图4-7测量时间间隔的原理框图31 9/4/2024329/4/2024329/4/2024329/4/2024329/4/202432目 录退 出下一页上一页最后一页2．测量时间间隔的原理v 被测信号B、C分别送入B通道与C通道，B通道产生打开时间闸门的触发脉冲，C通道产生关闭时间闸门的触发脉冲。
v 用门控双稳态电路输出的脉冲（此脉冲宽度即为B、C信号的时间间隔）控制闸门打开，而闸门的另一端送入晶体振荡器产生的经倍频器或分频器的时标信号，通过闸门送入计数器计数v 计数值实际上表示了时间间隔v 时标可取1s、1ms、1μs，甚至更小的单位其测量原理方框如图4-7所示32 9/4/2024339/4/2024339/4/2024339/4/2024339/4/202433目 录退 出下一页上一页最后一页4.2.6 累加计数的框图原理 1．累加计数的原理框图 图4-8累加计数的原理框图 33 9/4/2024349/4/2024349/4/2024349/4/2024349/4/202434目 录退 出下一页上一页最后一页2．累加计数的测量原理Ø累加计数是用于直接统计所取时间内的脉冲数Ø如图4-8所示，将被测信号送入A通道，经过放大整形后输入到人工控制的闸门Ø闸门的开启时间由手动控制，即从“启动”到“停止”的转换所用的时间决定Ø在闸门开启时间内闸门输出脉冲，再送入计数器，由计数器直接积累出脉冲总数，完成累加计数34 9/4/2024359/4/2024359/4/2024359/4/2024359/4/202435目 录退 出下一页上一页最后一页n4.2.7 自校（自检）的原理框图 1．自校的原理框图 图4-9 自校原理框图35 9/4/2024369/4/2024369/4/2024369/4/2024369/4/202436目 录退 出下一页上一页最后一页2．电子计数器的自校原理v 自校的原理方框如图4-9所示。
自校时闸门的输入信号不是外加的，而是取自机内的晶体振荡器产生的时标信号v时标信号经过倍频器或分频器送入闸门v门控双稳态电路输入的时基信号同样由相同的晶体振荡器产生的时标信号经过分频器分频得到门控双稳态电路输出正的开门脉冲，时标信号从闸门输出，进入计数器计数，计数显示应与时标选择相符v如取时基为1s,而选送的时标信号是周期为1μs的信号，则自校的读数应为1000000，表示时标信号频率为1000000Hz=1MHzv如果出现差错，仪器逻辑功能出现问题，需要进行检修36 9/4/2024379/4/2024379/4/2024379/4/2024379/4/202437目 录退 出下一页上一页最后一页1．仪器面板各旋钮的作用E-312型数字频率计的面板图如图4-10所示4.3 电子计数器的应用n4.3.1 E312型数字频率计简介37 9/4/2024389/4/2024389/4/2024389/4/2024389/4/202438目 录退 出下一页上一页最后一页图4-10 E-312型数字频率计的面板框图 38 9/4/2024399/4/2024399/4/2024399/4/2024399/4/202439目 录退 出下一页上一页最后一页（1）显示方式选择兼电源开关。
2）闸门指示氖灯氖灯亮时，表示主门开启；不亮时，主门关闭3）显示时间旋钮调节范围为0.5s ～ ∞4）时标选择开关共分五档，0.1µs、1µs、10µs、0.1ms、1ms5）倍乘及闸门时间选择开关共分五档，1ms、10ms、0.1s、1s、10s；本开关也可作为测量周期和频率比时的倍乘选择开关，共分五档，100、101、102、103、1046）人工复零按钮7）停止-计数选择开关工作方式选择开关置于计数A档时，由此开关控制计数器的起始和终止时间39 9/4/2024409/4/2024409/4/2024409/4/2024409/4/202440目 录退 出下一页上一页最后一页（8）工作方式选择开关具有8种功能，即计数A、外控时间间隔A/B C、频率比A/B、自校、频率A、时间间隔B C、时间B、周期B （9）“+”“－”选择开关可选择脉冲上升或下降沿触发10）A、B、C通道输入端11）输入衰减开关及旋钮12）输入电平（A）指示器指示输入A通道信号幅度的大小，测量时应调节A通道输入衰减开关，使指针指示在表头中间“1”处40 9/4/2024419/4/2024419/4/2024419/4/2024419/4/202441目 录退 出下一页上一页最后一页2．使用方法 （1）接通电源，将仪器背面钮子开关拨至“内接”处，仪器预热1h，再将“显示方式兼电源开关”置于“记忆”或“不记忆”处，此时数码显示器亮，表明整机电源正常。
2）根据说明书对仪器的时基电路、门电路及计数器进行自校检查3）调节显示时间当顺时针方向转动“显示时间”旋钮时，显示时间由短变长，当转至端点∞时，显示时间由自动复原转为人工控制（按下复原按钮，电路复原）复原后门电路开启，闸门指示氖灯亮，重新开始计数41 9/4/2024429/4/2024429/4/2024429/4/2024429/4/202442目 录退 出下一页上一页最后一页（4）记忆和不记忆显示当开关置于“记忆”时，被测频率值稳定地显示在数码管上当开关置于“不记忆”时，显示数字在闸门开启时计数，显示时间结束后复零，然后重新计数42 9/4/2024439/4/2024439/4/2024439/4/2024439/4/202443目 录退 出下一页上一页最后一页n4.3.2 测量频率、周期 1．测量频率将“工作方式”开关置于“频率A”处，被测信号由“输入A”接入，调节“衰减开关”使电表指针指在中间“I”处，闸门时间可任选一档，小数点自动变位；闸门时间较长时，测量值为平均频率，反之为瞬时频率43 9/4/2024449/4/2024449/4/2024449/4/2024449/4/202444目 录退 出下一页上一页最后一页 将“工作方式”开关置于“时间B”档，被测信号由“输入B输入；调节倍乘开关可以提高测量精度，因为倍乘越高，读数的有效位越多；时标任选一档。
测量结果可直接读值2.测量周期44 9/4/2024459/4/2024459/4/2024459/4/2024459/4/202445目 录退 出下一页上一页最后一页n4.3.3 测量频率比、时间间隔1．测量频率比将“工作方式”开关置于“频率A/B”档，较高频率信号由“输入A”输入，较低频率信号由“输入B”输入，为提高测量精度，可采用倍乘开关，频率比可直接读值45 9/4/2024469/4/2024469/4/2024469/4/2024469/4/202446目 录退 出下一页上一页最后一页2．测量时间间隔 （1）两相邻脉冲之间时间间隔的测量（单线输入）将“工作方式”开关置于“时间B档”，被测信号由“输入B”输入，再将“输入B”上的“+、—”极开关置于所需的极性，且“+”或“—”极性对方波来说是表示脉冲的正跳变沿触发或负跳变触发，对窄脉冲则表示极性选择，时标开关可置于0.1µs档（高精度）测量结果直接读数2）B、C之间信号时间间隔的测量（双线输入）将“工作方式”开关置于“时间B-C”档，起动信号由“输入B”输入，停止信号由“输入C”输入；再将“输入B”上的“+、—”极开关置于所需的极性，且“+”或“—”极性对方波来说是表示脉冲的正跳变沿触发或负跳变触发，对窄脉冲则表示极性选择，时标开关可置于0.1µs档（高精度）。
测量结果直接读数 46 9/4/2024479/4/2024479/4/2024479/4/2024479/4/202447目 录退 出下一页上一页最后一页n4.3.4 计数 将“工作方式”开关置于“计数A”，被测信号由“输入A”接入，再由“停止-计数”选择开关控制计数，并由闸门指示灯的“亮”与“熄”来指示47 9/4/2024489/4/2024489/4/2024489/4/2024489/4/202448目 录退 出下一页上一页最后一页n4.4 实训 1． 测量彩电的行扫描信号、场扫描信号等1）实训目的Ø熟悉彩色电视机行扫描频率、场扫描频率区别与联系Ø能正确使用电子计数器对较复杂信号的测试（2）实训仪器设备 Ø彩色电视机1台/组Ø电视信号发生器1台/组Ø电子计数器1台/组Ø万用表1块/组Ø常用工具1套/组 48 9/4/2024499/4/2024499/4/2024499/4/2024499/4/202449目 录退 出下一页上一页最后一页图4-11测试连接图（3）测试连接图49 9/4/2024509/4/2024509/4/2024509/4/2024509/4/202450目 录退 出下一页上一页最后一页（4）测试项目Ø测量行扫描信号的频率、周期。
Ø测量场扫描信号的频率、周期5）实训报告内容 叙述测量过程仪器的使用50 9/4/2024519/4/2024519/4/2024519/4/2024519/4/202451目 录退 出下一页上一页最后一页2.测量彩电的彩色副载波恢复振荡信号、遥控微处理器时钟信号及字符形成振荡信号等 （1）实训目的Ø 了解彩色电视机彩色副载波恢复振荡信号、遥控微处理器时钟信号及字符形成振荡信号Ø 能正确使用电子计数器对较复杂信号的测试（2）实训仪器设备 Ø 彩色电视机1台/组Ø 电视信号发生器1台/组Ø 电子计数器1台/组Ø 万用表1块/组Ø 常用工具1套/组 51 9/4/2024529/4/2024529/4/2024529/4/2024529/4/202452目 录退 出下一页上一页最后一页（3）测试连接图图4-12 测量电视信号的连接图 52 9/4/2024539/4/2024539/4/2024539/4/2024539/4/202453目 录退 出下一页上一页最后一页（4）测试项目Ø 测量彩色副载波信号的频率、周期Ø 测量遥控时钟振荡信号的频率、周期Ø 测量字符形成振荡信号的频率、周期。
5）实训报告内容 叙述测量过程仪器的使用4.5 习题53 。
