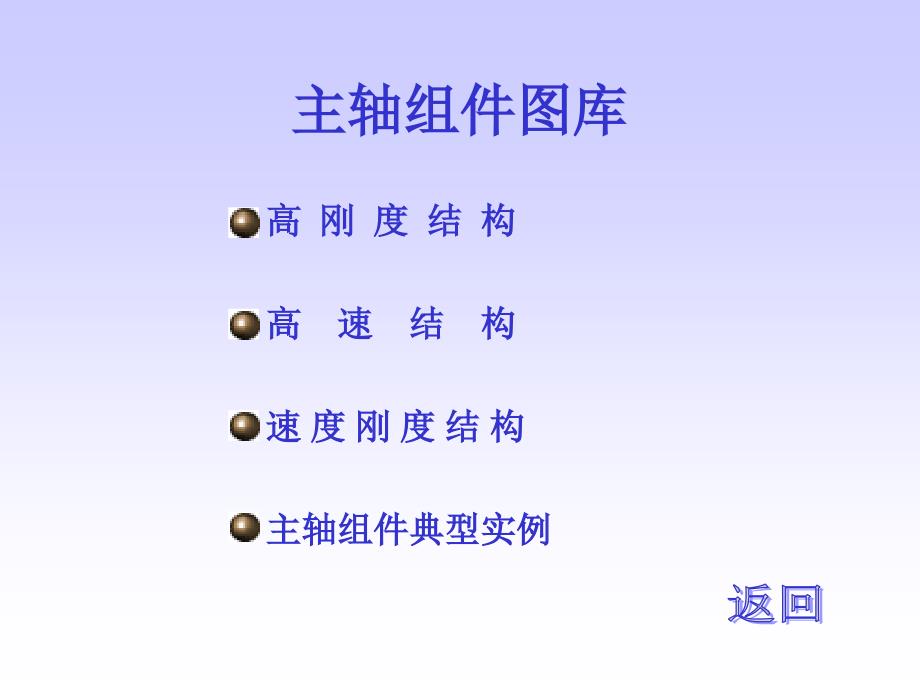

主轴组件图库 高 刚 度 结 构 高 速 结 构 速 度 刚 度 结 构 主轴组件典型实例 高刚度结构 • 前支承用双列圆柱滚子轴承承受径向载 荷和60°角接触双列向心推力球轴承承受 轴向载荷，后支承采用双列短圆柱滚子 轴承 这种轴承配置的主轴部件，适用于 中等转速和切削负载较大，要求刚度高 的机床如数控车床主轴、镗削主轴单 元等 该图是采用圆锥滚子轴承的主轴部件，结 构比采用双列短援助滚子轴承简化，承载能力 和刚度比角接触球轴承高但是因为圆锥滚子 轴承发热大、温升高，允许的极限转速要低些 适用于载荷较大、转速不太高的普通精度的 机床主轴 返回 高速结构 • 主轴前后轴承都采用角接触球轴承（两 联或三联）当轴向切削分力较大时， 可选用接触角为25°的球轴承；当轴向切 削力较小时，可选用接触角为15°的球轴 承在相同工作条件下，前者的轴向刚 度比后者大一倍 角接触球轴承具有良好的高速性能，但它 的承载能力较小，因而适用于高速轻载或精密 机床，如高速镗削单元、高速CNC车床等 • 返回 典型高速结构 MNC 300 SKF 1 SS 125 NDM-40 76_300 返回 • MNC 300 该高速CNC车床主轴前后轴承都采用两 联角接触球轴承，具有较高的转速。
返回 • SKF 1 返回 • SS 125 返回 • NDM-40 返回 • 76_300 返回 速度刚度结构 前轴承采用三联角接触球轴承，后支 承采用双列短圆柱滚子轴承主轴的动力 从后端传入，后轴承要承受较大的传动力 ，所以采用双列短圆柱滚子轴承 前轴承的配置特点是：外侧的两个 角接触球轴承大口朝向主轴工作端，承 受主要的轴相力；第三个角接触球轴承 则通过轴套与外侧的两个轴承背靠背配 置，使三联角接触球轴承有一个较大支 承跨，以提高承受颠覆力矩的刚度如 卧式铣床的主轴要求径向刚度好、有较 高转速 速度刚度结构 FNR 140 FNC 200 H2_077 SAG 101 BTA_B HF2 SDNC 560 TNC 131 TS_15 返回 • FNR 140 返回 • FNC 200 返回 • H2_077 返回 • SAG 101 返回 • BTA_B 返回 • HF2 返回 • SDNC 560 返回 • TNC 131 返回 • TS_15 返回 机床主轴实例 • 返回 该图为具有一级转速的变速箱展开 图最下面的轴是电动机轴或运动输入 轴，最上面的轴是机床主轴，主轴的位 置主要由车床的中心高确定。
