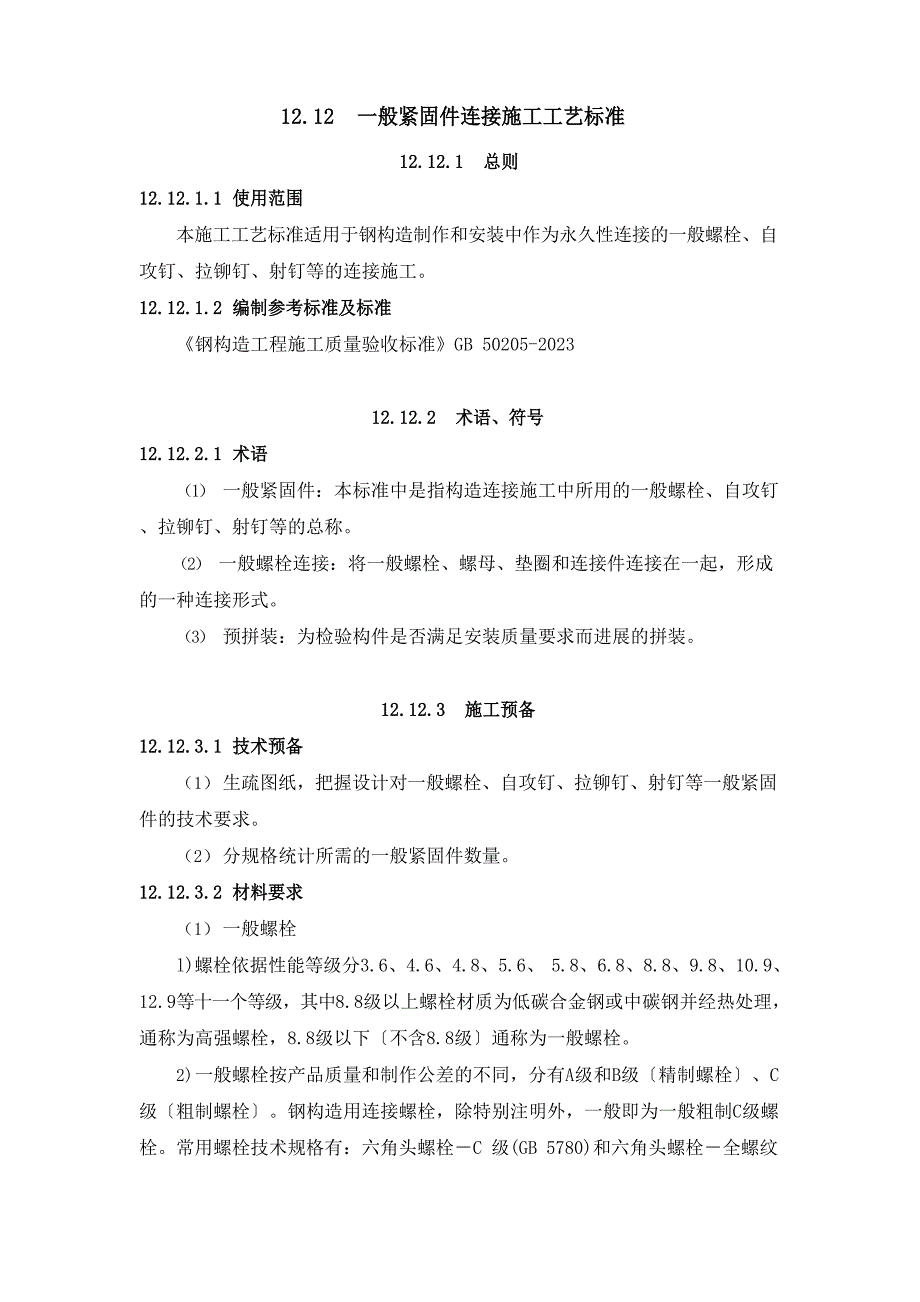

12.12 一般紧固件连接施工工艺标准12.12.1 总则12.12.1.1 使用范围本施工工艺标准适用于钢构造制作和安装中作为永久性连接的一般螺栓、自攻钉、拉铆钉、射钉等的连接施工12.12.1.2 编制参考标准及标准《钢构造工程施工质量验收标准》GB 50205-202312.12.2 术语、符号12.12.2.1 术语（1） 一般紧固件：本标准中是指构造连接施工中所用的一般螺栓、自攻钉、拉铆钉、射钉等的总称2） 一般螺栓连接：将一般螺栓、螺母、垫圈和连接件连接在一起，形成的一种连接形式3） 预拼装：为检验构件是否满足安装质量要求而进展的拼装12.12.3 施工预备12.12.3.1 技术预备（1） 生疏图纸，把握设计对一般螺栓、自攻钉、拉铆钉、射钉等一般紧固件的技术要求2） 分规格统计所需的一般紧固件数量12.12.3.2 材料要求（1） 一般螺栓l)螺栓依据性能等级分3.6、4.6、4.8、5.6、 5.8、6.8、8.8、9.8、10.9、12.9等十一个等级，其中8.8级以上螺栓材质为低碳合金钢或中碳钢并经热处理， 通称为高强螺栓，8.8级以下〔不含8.8级〕通称为一般螺栓。
2) 一般螺栓按产品质量和制作公差的不同，分有A级和B级〔精制螺栓〕、C 级〔粗制螺栓〕钢构造用连接螺栓，除特别注明外，一般即为一般粗制C级螺栓常用螺栓技术规格有：六角头螺栓－C 级(GB 5780)和六角头螺栓－全螺纹－C级〔GB 5781〕3) 一般螺栓作为永久性连接螺栓，当设计有要求或对其质量有疑义时，应进展螺栓实物最小拉力荷载试验，试验方法见GB 50205-2023附录B检查数量为每一规格螺栓随机抽查8个，其质量应符合现行国家标准《紧固件机械性能螺栓、螺钉和螺柱》GB 3098的规定4) A级、B级精制螺栓连接是一种紧协作连接，目前根本上已被高强度螺栓连接所替代2） 自攻钉、拉铆钉、射钉连接薄钢板承受的自攻钉、拉铆钉、射钉等其规格尺寸应与被连接钢板相匹配12.12.3.3 主要机具〔l〕一般螺栓主要施工机具为一般扳手依据螺栓的不同规格、不同操作位置可选用双头呆扳手、单头梅花扳手、套筒扳手、活扳手、电动扳手等2） 自攻钉施工依据其不同种类〔规格〕，可承受十字形螺丝刀、电动螺丝刀、套筒扳手等3） 拉铆钉施工机具主要有手电钻、拉铆枪等4） 射钉施工机具主要为射钉枪12.12.3.4 作业条件〔l〕构件已经安装调校完毕。
2） 高空进展一般紧固件连接施工时，应有牢靠的操作平台或施工吊篮需严格遵守《建筑施工高处作业安全技术标准》〔JGJ 80-91〕3） 被连接件外表应清洁、枯燥，不得有油〔泥〕污12.12.4 质量要点12.12.4.1 技术关键要求（1） 一般螺栓作为永久性连接螺栓时，应符合以下要求：1) 螺栓头和螺母下面应放置平垫圈，以增大承压面积2) 每个螺栓一端不得垫两个及以上的垫圈，并不得承受大螺母代替垫圈螺栓拧紧后，外露丝扣不应少于2扣3) 对于设计有要求防松动的螺栓、锚固螺栓应承受有防松装置的螺母〔即双螺母〕或弹簧垫圈，或用人工方法实行防松措施〔如将螺栓外露丝扣打毛〕4) 对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必需设置在螺母一侧5) 对于工字钢、槽钢类型钢应尽量使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆2） 螺栓间的间距确定既要考虑连接效果〔连接强度和变形〕，同时要考虑螺栓的施工便利，通常状况下螺栓的最大、最小容许距离见表12.12.4.1螺栓的最大、最小容许间距 表12.12.4.1最大值名称位置和方向最小值〔取较小值〕外排8d 或12t0中心间距任意构件受压力中间排12d 或18t03d0方向 构件受拉力 16d 或24t0顺内力方向 2d0中心至构件切割边垂直内边缘的距离高强度螺栓4d 或8t01.5d0力方向 扎制边其他螺栓或铆钉1.2d0注：1.d0为螺栓的孔径；t为外层较薄板件的厚度。
2. 钢板边缘与刚性构件〔如角钢、槽钢等〕相连的螺栓或铆钉的最大间距，可按中间排数值承受3. 螺栓孔不得承受气割扩孔对于精制螺栓〔A、B级螺栓〕，螺栓孔必需钻孔成型，同时必需是I类孔，应具有H12的精度，孔壁外表粗糙度Ra不应大于12.5μm12.12.4.2 质量关键要求为使一般螺栓连接接头中的螺栓受力均匀，螺栓的紧固次序应从中间开头， 对称向两边进展；对于大型接头应承受复拧，即两次紧固方法，保证接头内各个螺栓能均匀受力12.12.4.3 职业安康安全质量要求（1） 工程应建立安全治理体系并认真开展安全治理工作2） 高空作业操作平台〔或施工吊篮〕的制作及架设应有经审批的施工方案〔或作业指导书〕3） 上下多层立体穿插作业时应有牢靠防护措施，避开高空落物伤人学习图纸和技术资料预备工作一般紧固件材料预备学习质量标准和操作规程一般螺栓最小拉力载荷复验〔必要时〕进展书面技术、质量、安全环保要求交底施工交底施工机具检查预备操作台〔施工吊篮〕架设自检构件连接接头〔连接面〕检查交接检施工构件安装、调校符合要求连接件枯燥、清洁螺栓穿孔〔孔位有偏差时按标准要求修正〕质量验收执行验收标准不合理处理〔返工〕清理现场〔文明施工〕资料整理12.12.5 施工工艺一般紧固件连接施工工艺流程图如下。
12.12.6 质量检验12.12.6.1 主控工程（1） 一般螺栓、自攻钉、拉铆钉、射钉等紧固标准件及其螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求全数检查产品的质量合格证明文件、中文标志及检验报告等2） 一般螺栓作为永久性连接螺栓时，当设计有要求或对其质量有疑义时，应进展螺栓实物最小拉力载荷复验，试验方法见GB 50205-2023附录B，其结果应符合现行国家标准《紧固件机械性能螺栓、螺钉和螺柱》GB 3098的规定每一规格螺栓抽查8个，检查螺栓实物复验报告3） 自攻钉、拉铆钉、射钉等其规格尺寸应与被连接钢板相匹配，其间距、边距等应符合设计要求按连接节点数抽查3％，且不应少于3个12.12.6.2 一般工程〔l〕永久性一般螺栓紧固应结实、牢靠，外露丝扣不应少于2扣可用锤击法检查即用0.3kg小锤，一手扶螺栓〔或螺母〕头，另一手用锤敲，要求螺栓头〔螺母〕不偏移、不抖动、不松动，锤声比较干脆；否则，说明螺栓紧固质量不好，需重紧固施工按连接节点数抽查15％，且不应少于3个〔2〕自攻钉、拉铆钉、射钉等与连接钢板应紧固密贴，外观排列整齐用小锤敲击检查连接节点数的15％，且不应少于3个。
12.12.7 安全环保措施12.12.7.1 高空施工作业人员应符合高空作业体质要求，并取得登高上岗证12.12.7.2 高空施工作业人员应佩带工具袋，常用手工工具〔如：手锤、扳手、小撬棍等〕应放在工具袋中，不得放在构造件〔如：钢梁、压型钢板〕上或易失落的地方，防止失落伤人12.12.7.3 地面操作人员，应尽量避开在高空作业的下方停留或通过，防止高空坠物伤人12.12.7.4 严格遵守《施工现场临时用电安全技术规程》JGJ46-88、《建筑工程年 月 日年 月 日监理〔建设〕单位验收结论监理工程师〔建设单位工程技术人员〕：年 月 日施工现场供用电安全标准》GB 50194-93等安全用电标准12.12.7.5 钢构造是良好导体，施工过程中应做好接地工作12.12.7.6 雨天及钢构造外表有凝露时，不宜进展一般紧固件连接施工12.12.7.7 合理安排作业时间用电开工具拧紧一般螺栓紧固件时，在居民区施工时，要避开夜间施工，以免施工扰民12.12.7.8 施工现场一般螺栓等包装纸、包装袋应准时分类回收，避开环境污染12.12.8 质量记录钢构造〔一般紧固件连接〕分项工程检验批质量验收记录表 12.12.8工程名称检验批部位施工单位工程经理监理单位总监理工程师施工依据标准分包工程负责人主控工程合格质量标准〔按 施工单位检验评 监理〔建设〕单位备注本标准〕 定记录或结果 验收记录或结果1成品进场第 12.12.6.1-1 条2螺栓实物复验第 12.12.6.1-2 条3匹配及间距第 12.12.6.1-3 条一般工程合格质量标准〔按 施工单位检验评 监理〔建设〕单位备注本标准〕 定记录或结果 验收记录或结果1螺栓紧固第 12.12.6.2-1 条2外观质量第 12.12.6.2-2 条施工单位检班组长： 质检员：验评定结果或专业工长： 或工程技术负责人：。
