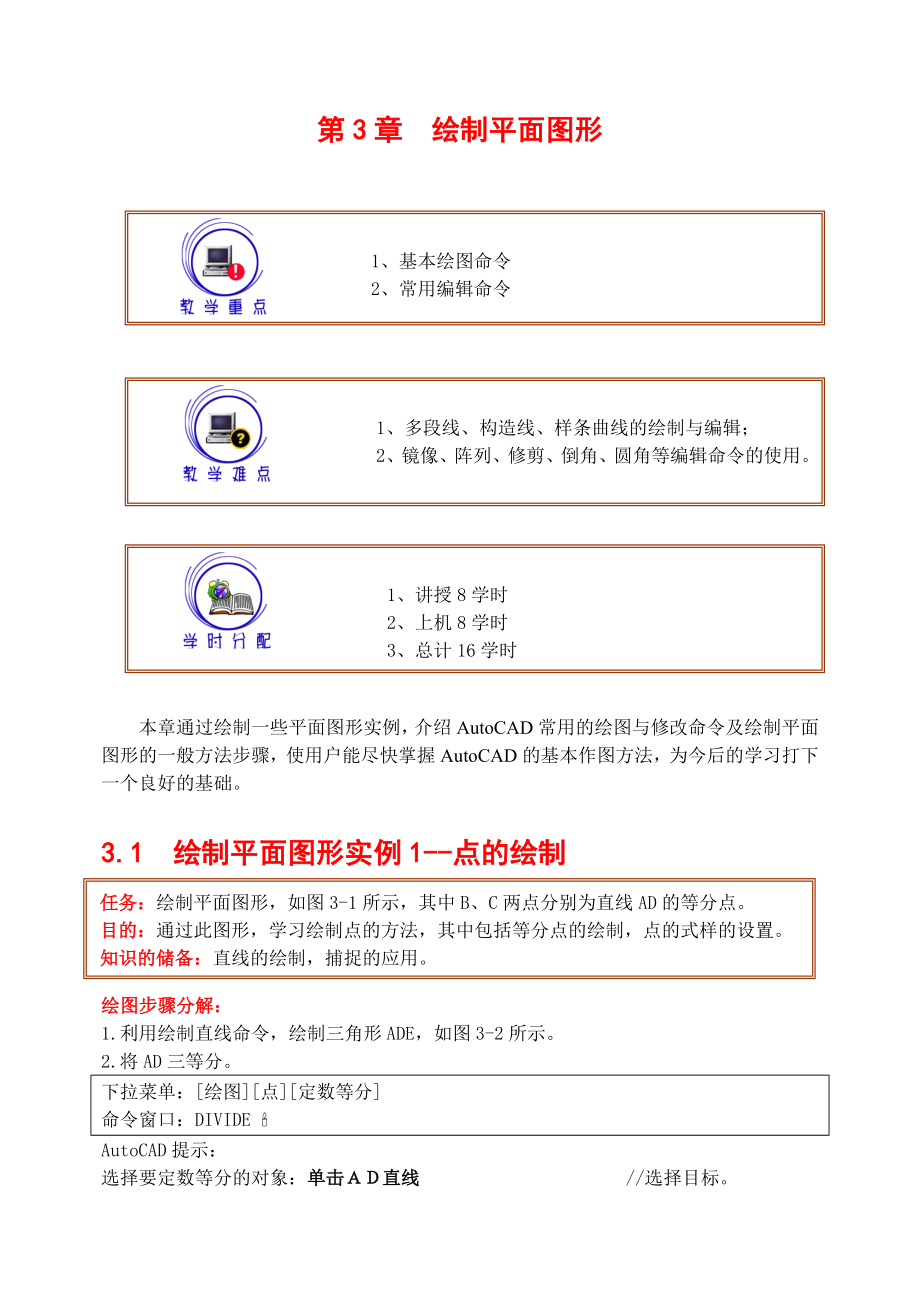

第3章 绘制平面图形1、基本绘图命令2、常用编辑命令1、多段线、构造线、样条曲线的绘制与编辑；2、镜像、阵列、修剪、倒角、圆角等编辑命令的使用1、讲授8学时2、上机8学时3、总计16学时本章通过绘制一些平面图形实例，介绍AutoCAD常用的绘图与修改命令及绘制平面图形的一般方法步骤，使用户能尽快掌握AutoCAD的基本作图方法，为今后的学习打下一个良好的基础3.1 绘制平面图形实例1--点的绘制任务：绘制平面图形，如图3-1所示，其中B、C两点分别为直线AD的等分点目的：通过此图形，学习绘制点的方法，其中包括等分点的绘制，点的式样的设置知识的储备：直线的绘制，捕捉的应用绘图步骤分解：1.利用绘制直线命令，绘制三角形ADE，如图3-2所示2.将AD三等分下拉菜单：[绘图][点][定数等分]命令窗口：DIVIDE 'AutoCAD提示：选择要定数等分的对象：单击ＡＤ直线 //选择目标输入线段数目：３ ' //等分线段数为3图3-1 平面图形图3-2 三角形3.变换点的样式。
下拉菜单：[格式][点样式…]该命令打开点样式对话框，如图3-3所示，选择除第一、第二种以外任何一种即可图形变为如图3-4所示形式4.连接EB和EC两直线，图形变为如图3-5所示输入直线命令AutoCAD提示：Line指定第一点：利用端点捕捉，找到Ｅ点 //确定目标点E图3-4 显示点的样式 图3-3 “点样式”对话框 指定下一点：利用节点捕捉，找到Ｂ点 //确定目标点B同理绘出EC直线5.删除Ｂ、Ｃ两点，图形变为如图3-6所示形式方法１：将Ｂ、Ｃ两点选上，删除方法２：将点式样恢复到原来的式样图形绘制完成图3-6 完成的图形图3-5 直线的绘制 补充知识：1.点除了可以用于等分线段，还可用于等分圆弧、圆、椭圆、椭圆弧、多段线和样条曲线如图3-7所示为等分圆弧的情况图3-7 等分圆弧2.点除了可以用于定数等分，还可以对直线或圆弧等进行定距等分，如图3-8所示方法步骤如下：下拉菜单：[绘图][点][定距等分]命令窗口：MEASURE 'AutoCAD提示：选择要定距等分的对象：选择图中长为60的直线。
//选择目标，要单击直线的左端指定线段的长度：25 ' //等距线段长为253.绘制单独的点下拉菜单：[绘图][点][单点]可在绘图区内单击左键，绘制一个点，绘制完一个点后，自动结束命令4.绘制多个点绘图工具栏：下拉菜单：[绘图][点][多点]命令窗口：POINT '可在绘图区内单击左键，绘制多个点执行多点绘制时，只能按Esc键结束命令5.“点样式”对话框中“点大小”的设置 图3-8 定数等分设置点的显示大小可以相对于屏幕设置点的大小，也可以用绝对单位设置点的大小AutoCAD 将点的显示大小存储在 PDSIZE 系统变量中以后绘制的点对象将使用新值 ⑴相对于屏幕设置大小 按屏幕尺寸的百分比设置点的显示大小当进行缩放时，点的显示大小并不改变 ⑵按绝对单位设置大小 按“点大小”下指定的实际单位设置点显示的大小当进行缩放时，AutoCAD 显示的点的大小随之改变 提示、注意、技巧：１.定距等分点不一定均分实体２.定距等分或定数等分的起点随对象类型变化⑴对于直线或非闭合的多段线，始点是距离选择点最近的端点⑵对于闭合的多段线，起点是多段线的起点。
⑶对于圆，起点是以圆心为起点、当前捕捉角度为方向的捕捉路径与圆的交点例如，如果捕捉角度为 0，那么圆等分从三点（时钟）的位置处开始并沿逆时针方向继续 3.2 绘制平面图形实例2--绘制圆、绘制圆弧、移动、镜像和复制任务：绘制平面图形，如图3-9所示目的：通过此图形，学习绘制圆及圆弧的方法，学习移动、镜像、复制命令及其应用知识的储备：直线的绘制，捕捉的应用图3-9 平面图形绘图步骤分解：１.绘制直径为40的圆绘图工具栏：下拉菜单：[绘图][圆]命令窗口：CIRCLE（C） 'AutoCAD提示：CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //在绘图区内任取一点作为圆心指定圆的半径或 [直径(D)] <5.0000>: 20 ' //输入半径值为202.绘制直径为20的圆方法同绘制直径为40的圆相同，圆心位置可在绘图区内任取一点3.利用移动命令移动小圆修改工具栏： 下拉菜单：[修改][移动]命令窗口：MOVE（M） 'AutoCAD提示：命令: _move选择对象: 选择小圆 //选择要移动的图形。
选择对象: ' //确定不选物体时按回车键指定基点或位移: <对象捕捉 开> //打开“对象捕捉”，捕捉到小圆上一个象限点指定位移的第二点或 <用第一点作位移>: //移动鼠标捕捉到大圆上对应的象限点 以上步骤如图3-10所示4.利用镜像命令绘制第二个小圆修改工具栏： 下拉菜单：[修改][镜像]命令窗口：MIRROR（MI） 'AutoCAD提示：图3-10 图形的平移命令: _mirror选择对象: 选择小圆 //选择小圆选择对象: ' //确定不选物体时按回车键 图4—11 图形的镜像指定镜像线的第一点: 指定镜像线的第二点:选择大圆上下两个象限点图3-11 图形的镜像 //此两点连线为镜像线是否删除源对象？[是(Y)/否(N)] :' //确定不删除物体时按回车键图形如图3-11所示。
5.利用复制命令绘制第三个小圆修改工具栏： 下拉菜单：[修改][复制]命令窗口：COPY（CO） 'AutoCAD提示：命令: _copy选择对象: 选择左侧小圆 //选择其中一小圆选择对象: ' //确定不选物体时按回车键指定基点或位移，或者 [重复(M)]: 捕捉左侧小圆上面的象限点，移动光标到大圆下象限点处图形如图3-12所示利用镜像命令绘制另一小圆，如图3-13所示6.利用绘制直线命令及象限点捕捉功能绘制各段直线，如图3-14所示图3-14 直线的绘制图3-12 图形的复制图3-13 图形的镜像7.利用绘制圆弧命令绘制第一段圆弧，如图3-15所示绘图工具栏： 下拉菜单：[绘图][圆弧]命令窗口：ARC（A） 'AutoCAD提示：命令: _arc 指定圆弧的起点或 [圆心(C)]: <对象捕捉 开> 捕捉A点 //A点作为圆弧的起点指定圆弧的第二个点或 [圆心(C)/端点(E)]: C' //由于第二点未知，故可选择[ ]内的（C）或（E），本例选择圆心（C）。
指定圆弧的圆心: 捕捉直线AB的中点O //O为所绘圆弧的圆心指定圆弧的端点或 [角度(A)/弦长(L)]:A ' //由于此圆弧为顺时针绘制，若直接选端点，圆弧方向与已知不符，故选[ ]内的角度（A）指定包含角: -180 ' //当圆弧为顺时针绘制时，圆弧所包含角度值为负值8. 利用镜像命令绘制另三段圆弧，完成全图，如图3-16、图3-17所示图3-16 利用镜像命令绘制圆弧图3-17 利用镜像命令绘 制另两段圆弧图3-15 圆弧的绘制 补充知识：1.有关圆的补充知识⑴绘制圆的方式在菜单中有6种圆的绘制方式，如图3-18所示⑵命令选项[三点(3P)/两点(2P)/相切、相切、半径(T)]图3-18 圆的6种绘制方式①两点（2P）：指定两点作为圆的一条直径上的两点②三点（3P）：指定圆周上三点画圆③相切、相切、半径（T）：圆的半径为已知，绘制一个与两对象相切的圆有时会有多个圆符合指定的条件AutoCAD 以指定的半径绘制圆，其切点与选定点的距离最近图3-19给出了6种画圆示例。
图3-19 绘制圆的方式2.有关圆弧的补充知识⑴绘制圆弧的方式在菜单中有11种圆弧的绘制方式，如图3-20所示⑵命令选项圆弧的各命令选项通过图3-21所示图例进行说明绘图步骤如下：①绘制直线AB②绘制圆弧1输入绘制圆弧命令图3-20 绘制圆弧的方式AutoCAD提示： 命令: _arc 指定圆弧的起点或 [圆心(C)]: <对象捕捉 开>捕捉直线上点A //A作为圆弧起点 图3-21 圆弧选项的应用指定圆弧的第二个点或 [圆心(C)/端点(E)]: C' //第二点未知，选择圆心（C）指定圆弧的圆心:捕捉直线上点AB的中点O //o为圆弧1的圆心指定圆弧的端点或 [角度(A)/弦长(L)]:A ' //选择角度A指定包含角: -180 ' //圆弧为顺时针绘制，包含 角取负值。
③绘制圆弧2输入绘制圆弧命令AutoCAD提示：命令: _arc 指定圆弧的起点或 [圆心(C)]:捕捉直线上点A//A作为圆弧起点指定圆弧的第二个点或 [圆心(C)/端点(E)]: E' //第二点未知，选择端点（E）指定圆弧的端点:捕捉直线AB的中点O // o为圆弧2的端点指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: D ' //选择圆弧的方向（D）指定圆弧的起点切向:将正交模式打开，光标拖向直线AB的上方，单击鼠标左。
