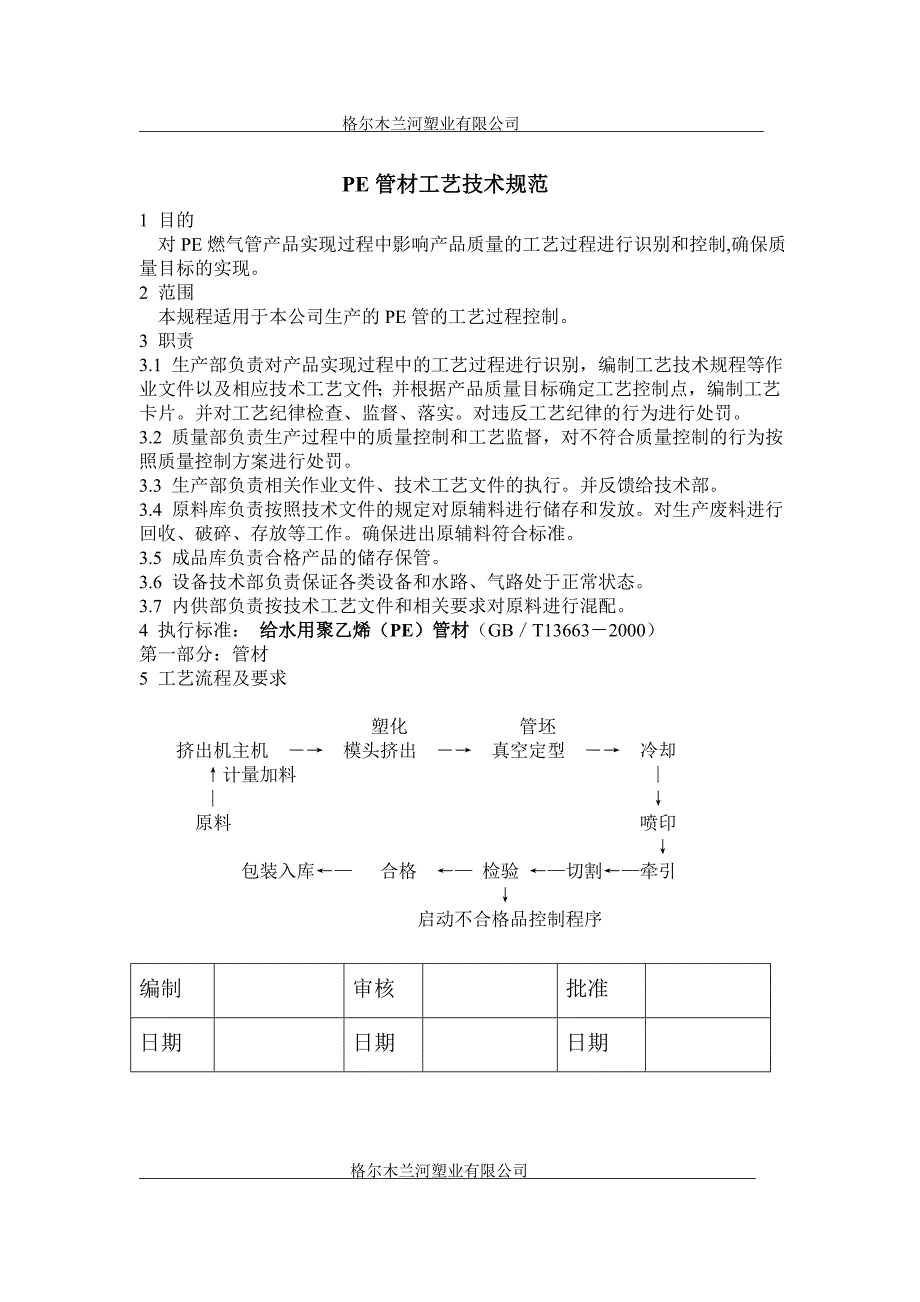

格尔木兰河塑业有限公司 PE管材工艺技术规范1 目的 对PE燃气管产品实现过程中影响产品质量的工艺过程进行识别和控制,确保质量目标的实现2 范围 本规程适用于本公司生产的PE管的工艺过程控制3 职责3.1 生产部负责对产品实现过程中的工艺过程进行识别，编制工艺技术规程等作业文件以及相应技术工艺文件；并根据产品质量目标确定工艺控制点，编制工艺卡片并对工艺纪律检查、监督、落实对违反工艺纪律的行为进行处罚3.2 质量部负责生产过程中的质量控制和工艺监督，对不符合质量控制的行为按照质量控制方案进行处罚3.3 生产部负责相关作业文件、技术工艺文件的执行并反馈给技术部3.4 原料库负责按照技术文件的规定对原辅料进行储存和发放对生产废料进行回收、破碎、存放等工作确保进出原辅料符合标准3.5 成品库负责合格产品的储存保管3.6 设备技术部负责保证各类设备和水路、气路处于正常状态。
3.7 内供部负责按技术工艺文件和相关要求对原料进行混配4 执行标准： 给水用聚乙烯（PE）管材（GB／T13663－2000）第一部分：管材5 工艺流程及要求 塑化 管坯 挤出机主机 ―→ 模头挤出 ―→ 真空定型 ―→ 冷却 ↑计量加料 ∣ ∣ ↓ 原料 喷印 ↓ 包装入库←— 合格 ←— 检验 ←—切割←—牵引编制审核批准日期日期日期 ↓ 启动不合格品控制程序 格尔木兰河塑业有限公司 格尔木兰河塑业有限公司第一道工序原料检验检验点技术要求操作规程1、原料熔体流动速率（5Kg，190℃，g/min）是否在厂家材质报告的标称值范围内。
2、PE管专用料的选择应根据《原料技术规范》的要求,按照《采购控制管理办法》所规定的程序进行.技术工艺部应编制工艺配方文件,生产部应严格按工艺配方文件（《PE管材工艺配方及原料代码》）要求组织生产.3、原料确定后需经过试制确定合适的工艺配方.技术工艺部负责制定工艺配方,由工艺工程师填写《工艺配方表》,下发生产部试行一个月,工艺工程师对配方进行效果评估,并提交书面报告.如评估合格,技术工艺部应按设计开发更改程序及时将配方增补进工艺配方文件.4、内供部在原料运输上线的工程中，必须做到原料中得不混入任何杂质特别注意防止原料包装袋上的灰尘、封口线、记录纸等混入原料同时根据《批号管理规定》如实在生产线用料记录表上记录原料批号和生产配方映射代码5、PE燃气管原料加工前必须进行除湿干燥，具体根据文件《聚乙烯原料烘干质量控制操作规程》规定执行料斗每满一季度应由生产部清洗一次干燥器每满一季度应由设备部清洗一次1.原料批次代码为原料包装袋上原料批次代码的后四位数字如原料生产厂家印制的批号为“20455038”则我们规定原料批号为“5038”2.实验室根据供应部提供的报检单，对原料的熔指进行检测其余指标对照供应商提供的检测报告核对，是否达到技术要求。
3.若检测合格则将原料入库，材料库做好明显的标识4.原料供应商为合格供方时，供应部可直接采购；若采购新厂家的原料，应按照《采购控制管理办法》进行合格供方的评审所用设备混料机检测方法工序负责人实验室质检员、采购部、技术设备部 格尔木兰河塑业有限公司 第二道工序挤出成型关键点技术要求操作规程1. 挤出温度1.1管材挤出温度参照如下工艺温度既下料段温度控制在60--80℃范围内料筒温度控制在180--200℃范围内，机头温度控制在190--210℃范围内，口模温度控制在200--220℃范围内熔体温度一般不得超过200℃2．螺杆2.1螺杆转速应匹配生产速度，满足管材的尺寸要求扭矩不得高于85%2.2料筒应不定时予以清洗3．模头 口模及芯模尺寸3.1严格按照生产实际选择模具3.2模头生产时不允许漏料1、停机后重新升温开机，应分段加热：第一段将各区温度设置在与工艺温度相差50-60℃，满值后稳定60min进行第二段加热，将各区温度设置在工艺温度范围，满值后稳定30min2、开机时挤出机转速应设置为零启动，主机加速过程中应缓慢提速，密切注意管胚和主机扭矩的变化，确保管胚稳定，严禁超出扭矩限制。
3、主操作每一小时对工艺参数进行记录（实测值），并随时注意管材的实物质量所用设备检测方法目测工序负责人主操作、技术设备部维修人员 格尔木兰河塑业有限公司 第三道工序真空定径、冷却正常工序技术要求操作规程1、真空定径设备中心必须与挤出机中心线一致2、真空箱内的水温控制在20--30℃水质清洁，无颗粒杂物等3、定径套、真空箱及冷却水箱每月彻底清洗一次，去掉各类杂物4、高位水箱及到定径套的水路每季度清洗一次1． 对照开机验证表严格逐条验证2． 重点检查真空定径水槽托轮和其他转动部分及水泵、真空泵是否工作正常3． 真空度根据不同管材规格在 -0.06～-0.015MPa之间调节4、PE管坯从模头挤出，经由定径套进入真空箱，管材的外径，壁厚，表面质量初步定型所以定径套一定要保持水路畅通，无堵塞，表面无损伤、杂物5、PE管坯从熔融状态转为固态,需要释放出大量的热,因此冷却效果的好坏直接关系到生产效率的高低和产品性能的好坏真空定径套冷却水温度一般为30℃以下,并根据成型调节水量大小，确保成型稳定、冷却充分。
所用设备检测方法目测工序负责人主操作 格尔木兰河塑业有限公司 第四道工序标 识正常工序技术要求操作规程一、喷码标识：□格尔木兰河塑业有限公①□②□③□④□⑤□⑥□⑦□⑧上述符号含义如下：① 管材系列，燃气管材须标识原料生产商名、牌号及材料级别，PE80级标BOREALIS ME3440 PE80；PE100级标BOREALIS HE3490LS PE100；② 用途标识—给水管材标识为“水”，燃气管材标识为“Gas”； ③ 管材标准尺寸比，SDR值，如： SDR11；④ 管材公称外径，如：dn160；⑤ 国家标准： GB 15558.1-2003；⑥ 生产日期＋生产线代码＋原料配方映射代码a:生产日期--格式为yyyymmddhhmm；b: 生产线代码--由1位英文字母加阿拉伯数字组成，如：Z24；Z22c: 原料配方映射代码--按照《PE管材工艺配方及原料代码》文件执行，如PE480+2%黑色母为01，2480H+2%黑色母为10；6100+2%黑色母为16；⑦原料批次代码--由4位阿拉伯数字组成，为原料批号的后四位数字的顺序颠倒；⑧盘管每一米喷印一次，由3位阿拉伯数字和“m”组成，如000m，直管不标识米数。
注：喷印要求1 喷印信息汉字字体一律为仿宋体，英文字体为罗马体，大小与管材尺寸大小应相匹配，喷印清晰、工整各字段之间间隔均匀，标识总体布局美观2 标识长度直管公称外径16～5063以上(含63)标识间距（mm）标识长度45±360±390±5盘管标识长度45±3mm，每米长度为1005±2mm1、开机前应将管材标识的内容编辑好，管材外观、尺寸合格后，开始喷印2、每班交接班时，主机手应确认标识是否正确并在工艺记录表上做好记录3、管材一级质检员在交接班时应对标识进行完整记录，并根据实际用料情况对管材的批号变化做好记录4、管材标识必须清晰、完整，标识间距离符合标准一级质检员应对其测量并记录所用设备精度为1 mm的卷尺 检测方法主操作应不定时检查管材，一级质检员负责检验工序负责人主操作、班组质检员 格尔木兰河塑业有限公司 第五道工序牵引、切割正常工序技术要求操作规程1.牵引机与挤出机、切割机必须同步运行且运行稳定2.牵引机上下履带压紧适中3.胶块应清洁4.牵引机链条、链轮，以及关键活动部位和切割机上的导轨应定期加注润滑剂。
1.开机前，应检查牵引机切割机是否正常2.牵引过程中应尽量减少管材与其他固体的接触面积，减少其摩擦阻力3.调节牵引机上下履带压紧程度，以保证管材的椭圆度和防止打滑所用设备检测方法目测工序负责人主操作 格尔木兰河塑业有限公司 第六道工序现场检验、包装关键点技术要求操作规程1.现场检验1.1包装外观检验按照PE管国家标准（GB／T13663－2000）进行检验，管材端面切削平整与管材轴线垂直1.2外观、尺寸（外径、壁厚、不圆度、长度）检验，检验标准按照技术工艺文件《PE管出厂检验规范》执行1.3管材标识符合第五道工序标识的要求1.4 管材需取样进行对接热熔试验，对接焊缝不得有起泡现象2.包装2.1直管按包装规格、数量用打包带捆扎2.2盘管采用打包带捆扎，用收紧式编织袋简装1、开机前应检查包装材料是否正确2、对管材外观进行目测，检查是否达到标准观察有无杂质、损伤、划伤、壁厚不均等缺陷并按标准（GB GB／T13663－2000）进行处置3、对管材外观有杂质的管材应将杂质段剪下作杂料退废，并保证所有退废管材的清洁。
4.用游标卡尺对管材壁厚进行检测，用π尺对管材外径进行检测，确保尺寸在工艺尺寸范围内5、班组质检员应对管材的尺寸和外观进行检查和记录：直管定时抽查管材尺寸，并对每根管材的外观进行检测；对盘管每盘管材的尺寸都要进行测量并记录对管材的异常情况要及时上报6、二级质检员全面检查记录的真实完整性；完成产。
