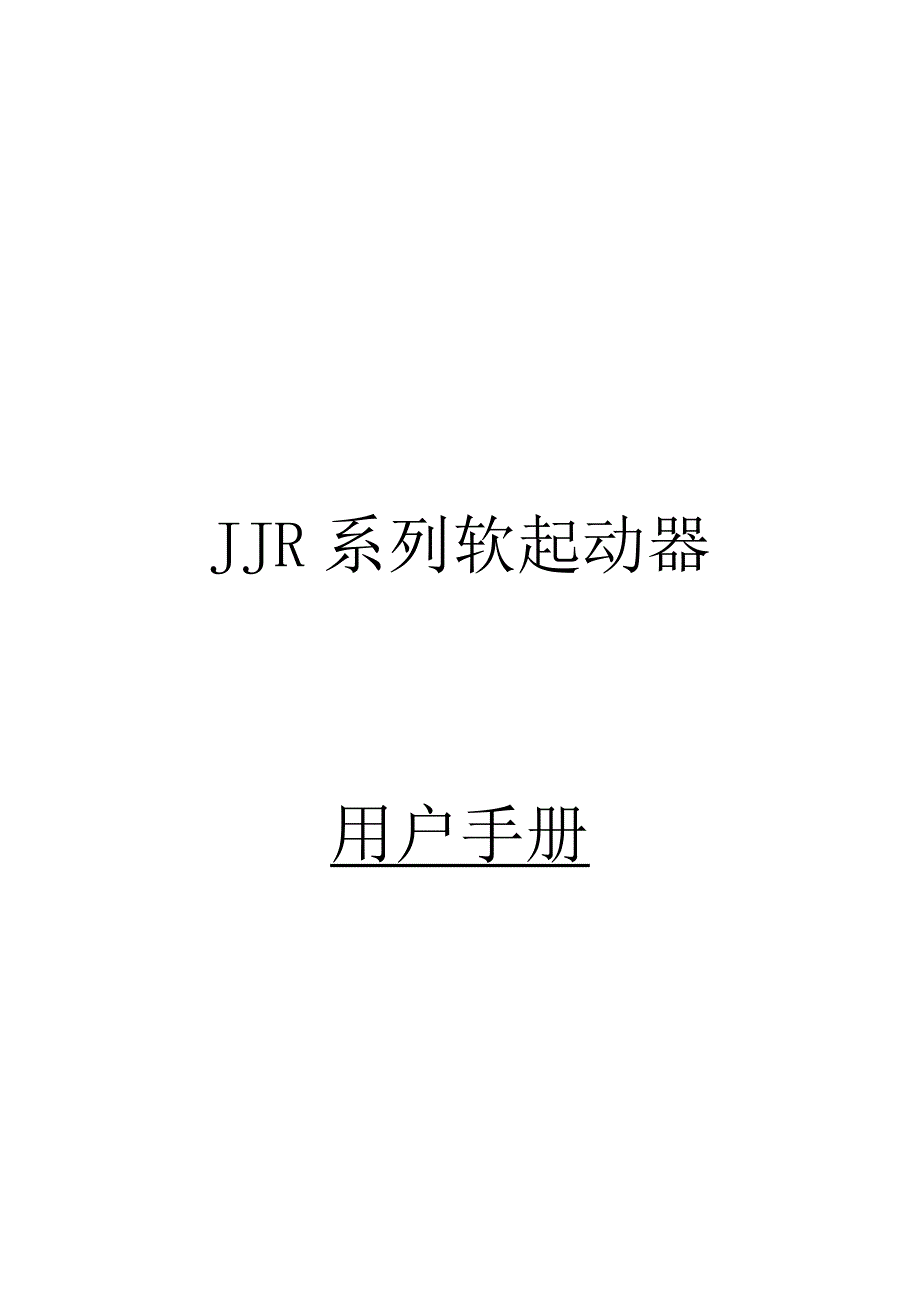

JJR系列软起动器用户手册目录安全注意事项………………………………………………………………………………………安装准备……………………………………………………………………………………………使用及环境条件……………………………………………………………………………………1．概述……………………………………………………………………………………………… 经典应用介绍…………………………………………………………………………………… JJR系列软起动功效……………………………………………………………………………2．购入检验…………………………………………………………………………………………3．安装………………………………………………………………………………………………4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基础电路框图和端子………………………………………………………………………5．键盘及显示说明…………………………………………………………………………………6．数据设定………………………………………………………………………………………7．通电运行…………………………………………………………………………………………8．保护显示说明……………………………………………………………………………………9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不一样起动方法电流波形比较……………………………………………………………10．结构特点………………………………………………………………………………………附表一 应用场所……………………………………………………………………………………JJR1000系列二次接线图……………………………………………………………………………JJR系列二次接线图……………………………………………………………………………安全注意事项警告！只有专业技术人员许可安装JJR。
警告！必需确保电动机和JJR匹配适宜，安装时，请务必按用户手册操作警告！不许可将11、12端子输入380V警告！不许可将输入端（R、S、T）接到输出端（U、V、W）警告！不许可软起动器输出端U、V、W线接电容器，不然会损坏起动器警告！JJR安装后将输入和输出端铜线鼻用绝缘胶带包好警告！远程控制时必需锁定键盘控制警告！软起动器和机器必需牢靠接地警告！维修设备时，必需断开进线电源警告！不得私自进行拆装、维修本产品安装准备安装前准备安装JJR请准备以下工具：螺丝刀、剥线钳、板钳等使用前请仔细阅读JJR安装说明假如不认真阅读相关说明，违反相关安全要求，有可能影响软起动器正常使用警告！安装之前，请务必阅读“安全注意事项”使用及环境条件【进线电源】交流380V±15％（660V） 50/60Hz【控制电源】交流220V±15％ 50Hz 0.15A【适用电机】鼠笼式三相异步电动机【起动频度】每小时不超出12次【自然风冷】自然风冷【使用温度】-30℃~55℃【使用湿度】90%无结霜【使用场所】室内无腐蚀性气体无导电尘埃通风良好【标高振动】海拔在3000米以下,振动力装置0.5G以下1．概述交流鼠笼型电动机软起动技术，在发达国家已应用多年，它成功地处理了交流电动机起动时造成较大起动电流，对供电电压质量影响和供电线路损耗增大和对机械设备冲击等问题。
JJR系列全数字软起动控制器正是以优异微处理器为关键，控制大功率晶闸管组件，含有限流起动、电压斜坡起动、软停止功效，参数均可依据负载自行设定，并含有过流、过载、缺相等多个保护软起动装置输出电压按设定规律上升，使受控电机转矩按优化加速曲线完成开启过程，关掉晶闸管组件后，由旁路交流接触器工作JJR系列软软起动器覆盖5.5~500KW广泛应用于冶金、化工、建筑、水泥、矿山、环境保护等全部工业领域电机传动设备，是传统星三角起动、电抗器起动、自耦降压起动器最理想更新换代产品经典应用介绍◆ 水 泵——利用泵控制功效，在起动和停止时，降低液流冲击所产生泵流水锤现象， 节省了系统维修费用；◆ 球磨机——利用电压斜坡起动，降低齿轮转矩磨损，降低维修工作量，即节省了时间又节省了开支；◆ 风 机——利用软起动器替换传统起动器，降低皮带磨损和机械冲击，节省了维修费用；◆ 压缩机——利用限流，实现了平滑起动，降低电动机发烧，延长使用寿命；◆ 破碎机——利用堵转保护和快速保护，避免机械故障或阻塞造成电动机过热而烧毁；◆ 输送机械——利用软起动和预置低速运行，实现平滑渐进起动过程，避免产品移位和液体溢出。
JJR系列软起动器功效◆ 采取双单片机全数字自动控制；◆ 起动转矩电流、电压、时间可按负载不一样灵活设定，取得最好电流曲线和最好转矩控制特征；◆ 对电动机提供了平滑渐进起动过程，降低起动电流对电网冲击，降低设备振动和噪声，延长了机械传动系统使用寿命，并改善了工人劳动环境；◆ 开启电流可依据负载调整，减小启起损耗，以最小电流产生最好转矩；◆ 软停车特征即大延长电气触点寿命，又满足不一样场所下机械需求；◆ 含有过流、过载、过热、电源缺相保护（系列）；◆ 方便外控接口含有多个功效：数字延时起动控制、瞬停控制输入、起动延时继电器输出、故障继电器输出；◆ 对输入电源无相序要求；◆ 能够自由停车和软停车，软停车时间可调整；◆ 全数字设定和外控功效大大方便了用户；◆ 自带标准RS485接口（订货协议）；◆ 0~20mA标准模拟电流输出（系列）；◆ 产品结构新奇、体积小、性能可靠，安装、操作使用简便；◆ 采取DSP16位单片机，含有很强抗干扰能力，确保控制系统不受强电干扰2．购入检验开箱后进行下述检验：2.1检验铭牌以确定供货是你所订购产品2.2软起动器型号JJR □ □□□ X改善型型谱（电机功率号）系列号（1为1000系列，2为系列）型号注：1000和型均为模块型直接装入开关柜。
3．安装安装方向和空间3.1安装方向为了冷却目标，一定要将软起模块安装在垂直方向3.2安装空间为了确保良好散热性，软起动器安装时应有足够空间＞50 ＞50 4．电路连接4.1主回路端子标识端子名称1000型型R S T主回路电源端连接三相电源，在上端连接主回路U V W起动器输出端连接三相电动机L11、L12、L13连接旁路接触器上端U、V、W连接电动机E接地端金属框架接地（防电击事故和干扰）4.2控制端子端子序号端子名称说明1、2旁路继电器端子可用于开启完成后切换至旁路接触器3、4故障信号输出故障时闭合（继电器触点输出）5、6运行信号输出开启延时后接通（继电器触点输出）7瞬停输入端和10断开时进入故障停机8软停输入端和10断开时进入软停状态9开启输入端和10接通时电机开始运行10公共接点输入端接点输入信号公共端11接地端功效性能接地12、13控制电源输入端许可接入直流220V电源注：输出继电器触点容量AC 250V 5A4.3控制电路端子连接4.3.1接线准备◆ 如用户使用外部端子时，用屏蔽控制线从端子排引出◆ 为避免电磁干扰，控制走线应避开电机电缆和其它强电回路。
当不能避开时应和强电回路垂直交叉4.3.2外控端子接线◆ 起动完成（旁路）继电器BY—PASS，端子1和端子2参见图4.1当起动过程完成时，内置点便会闭合；使旁路接触器KM闭合面停车指令发出时，内置触点便会打开触点容量为AC 250V 5A提议：在接触器线圈上增加一组阻容有益于吸收分断时产电压尖峰，可降低对单片机干扰◆ 故障信号BREAKE，端子3，4此内附触点为常开触点，故障时闭合，技术参数AC 250V 5A◆ 联锁延时继电器DELAY，端子5，6内附常开继电器触点，起动经延时0~240S后（由功效码5设定）变为闭合技术参数AC 250V 5A◆ 瞬停输入EMS，端子7属于外部故障信号输入，可用于外接热继电器等开关量保护运行中必需使此端子和端子10接通，断开时停机用户可经过设定功效码6值，设为0时，启用此端子功效，设为1时，可关闭些此端子功效码7为1时，必需由面板按复位键，才能起动，功效码7设为0时，自动复位，EMS端子重新接通后即可起动◆ 三线控制方法 端子8（STOP）端子9（RUN）端子10（COM）此方法可用于外接开机、停机按钮参见图42）功效码9需设为2或3才能选择此方法。
◆ 两线控制方法① 当用户需一个开关控制起动器起停或经过PC、PLC控制时，选择此功效，J闭合软起动运行、断开停止参见图4.3② 功效码9需设为2③ 故障时除了用键盘复位，还可经过通断控制开关J来复位④ 延时起动功效在一些场所软起动器需延迟一段时间后起动，可选择此功效（功效码3设为延时值）；当9-10闭合后倒计时间为零时，软起动器开始起动◆ 接地端子11当安装板接地后，可就近接于安装板上90KW以上装置，采取外壳接地，此端子可空置◆ 工作电源端子12，13将N（中性线）连于端子13，L（相线）连于端子12（见图4.4）也可用一隔离变压器经主电路降压后取得※请检验你工作电压是否正确4.3.3通讯接口和模拟电流信号输出（参见图4.5.1）◆ 标准485串口用于和上位PC机通讯，除了控制软起、软停，还可监控运行电流、故障状态等接口端子1：×1外引+5接口端子4：×4接收器反相输入和驱动器反相输出端（B）接口端子5：×5信号地接口端子6：×6接收器输入和驱动器输出（A）◆ 多机并行通讯时，子机最多可接30台◆ 最长通讯线距离可达1KM◆ DeviceNetBus、ProfiBus-DP总线另协议。
◆ 使用串口时应将功效码9设为4＆5＆6，功效码C设置为本机地址（1-30）◆ 0~20mA模拟电流信号输出（限于系列）端子2：×2输出电流负极；端子3：×3输出电流正极此信号关键用于反应电机电流大小，传输给控制中心模拟电流信号和电机电流关系可用下式计算：Y%=D/20×1×% Y：电机电流大小（%）D：量程，130—当功效码A为1时，监。
