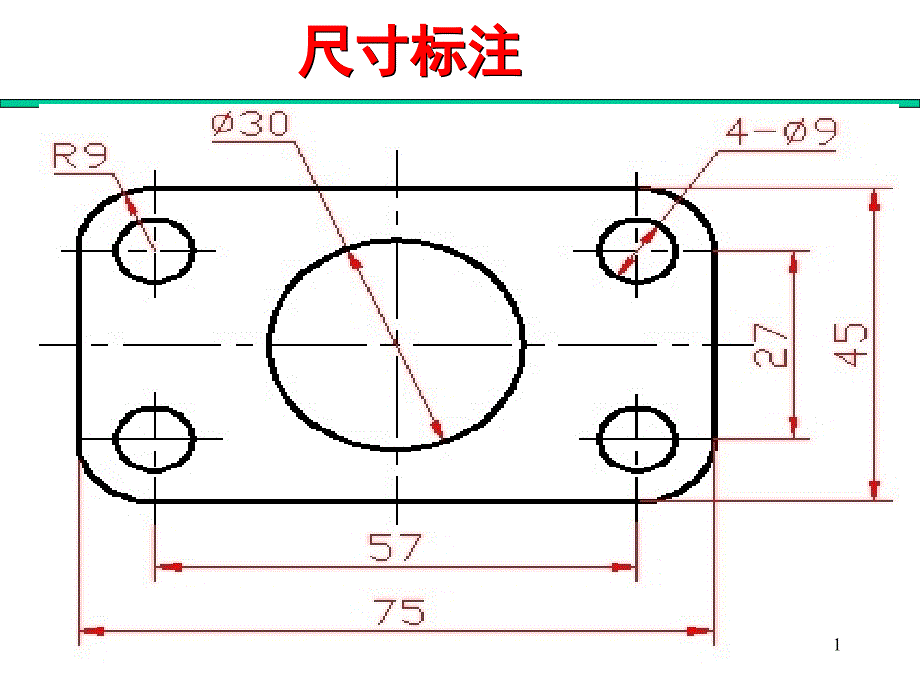

尺寸标注1 一个完整的尺寸有三个组成要素：尺寸数字、尺寸线和尺寸界线尺寸界线尺寸数字尺寸线2基本规则（2）图样中的尺寸一般以毫米为单位，不需在标明 （1）图形尺寸数值以真实大小为依据，与绘图比例无关 10103（3） 标注圆的直径、半径的尺寸线需通过圆心104（4） 尺寸数字一般标注在尺寸线上方，且不可被任何图线穿过，尺寸数字在水平方向应该标注在尺寸线左边5基本规则（6）尺寸不应闭合，如图中尺寸30+40=70，只能标注30、40和70三个尺寸中任意两个7） 尺寸标注不能重复8） 半圆或不足半圆的圆弧要标注半径 （5）标注尺寸时尽量使用符号和缩写词，如直径、半径R、球直径S、球半径SR R6R36S10101010555（2）直径尺寸标注直径尺寸时，在尺寸数字前加注符号 标注球面直径时，在尺寸数字前面加主符号 S207（3）半径尺寸标注圆弧的半径尺寸时，尺寸数字前加符号R；标注球面半径时，应在尺寸数字前加符号 SRR9R7R6R5R3R6R10 应标注在是圆弧的视图上R108当圆弧大于半圆时标注直径，小于等于半圆时标注半径；当球面大于半球时标注直径，小于等于半圆时标注半径；当几段圆弧位于同一圆周时，将这些圆弧假想地连接起来，若超过半圆，则标注直径。
9（4）狭小部位尺寸3553 23355310（1）平面图形尺寸分析二、平面图形的尺寸注法定形尺寸：确定图形大小的尺寸定位尺寸：确定图形各部分相对位置的尺寸尺寸基准：用来确定图线位置的点和直线，一般选择对称中心线、轴线和重要的轮廓线作为尺寸基准水平方向基准竖直方向基准11（2）平面图形的尺寸标注一般步骤：（a）选择两个方向的尺寸基准对称中心线、圆的中心线或长的直线作为基准；（b）逐个标注线段的尺寸，先标定形尺寸，再标定位尺寸举例12尺寸标注的几个注意点（a）当图形对称时，可以仅标注其中一边的尺寸，定位尺寸采用对称标注的形式b）尺寸线仅可能标注在图形的外面，同时兼顾就近标注的原则d）一连串连续的尺寸，应排列在一条直线上，不要注成封闭的尺寸链c）平行尺寸之间的距离应基本一致，一般710mm71013（e）圆及圆弧的定位尺寸一般应标注中心的定位尺寸14（f）避免重复标注，不在交线上标注尺寸15三、基本立体的尺寸标注平面立体16曲面立体回转体的直径一般标注在反映轴线的视图上17四、带切口立体的尺寸标注不能在交线上标注尺寸，应标注截切平面的定位尺寸错误正确标其中之一1819五、组合体的尺寸注法尺寸标注的要求：尺寸完整、数值正确、注写清晰、配置合理。
1、尺寸基准 确定形体位置的点、线、面，选择长、宽、高三个方向的尺寸基准2、尺寸的种类（1）定形尺寸 确定形体大小的尺寸；（2）定位尺寸 确定形体相对基准位置的尺寸；（3）总体尺寸 总的长、宽、高3、组合体的尺寸标注步骤 ： （1）形体分析，看懂组合体的形状结构； （2）选择三个方向的基准； （3）先标定形尺寸，然后标注定位尺寸；20举例21。
