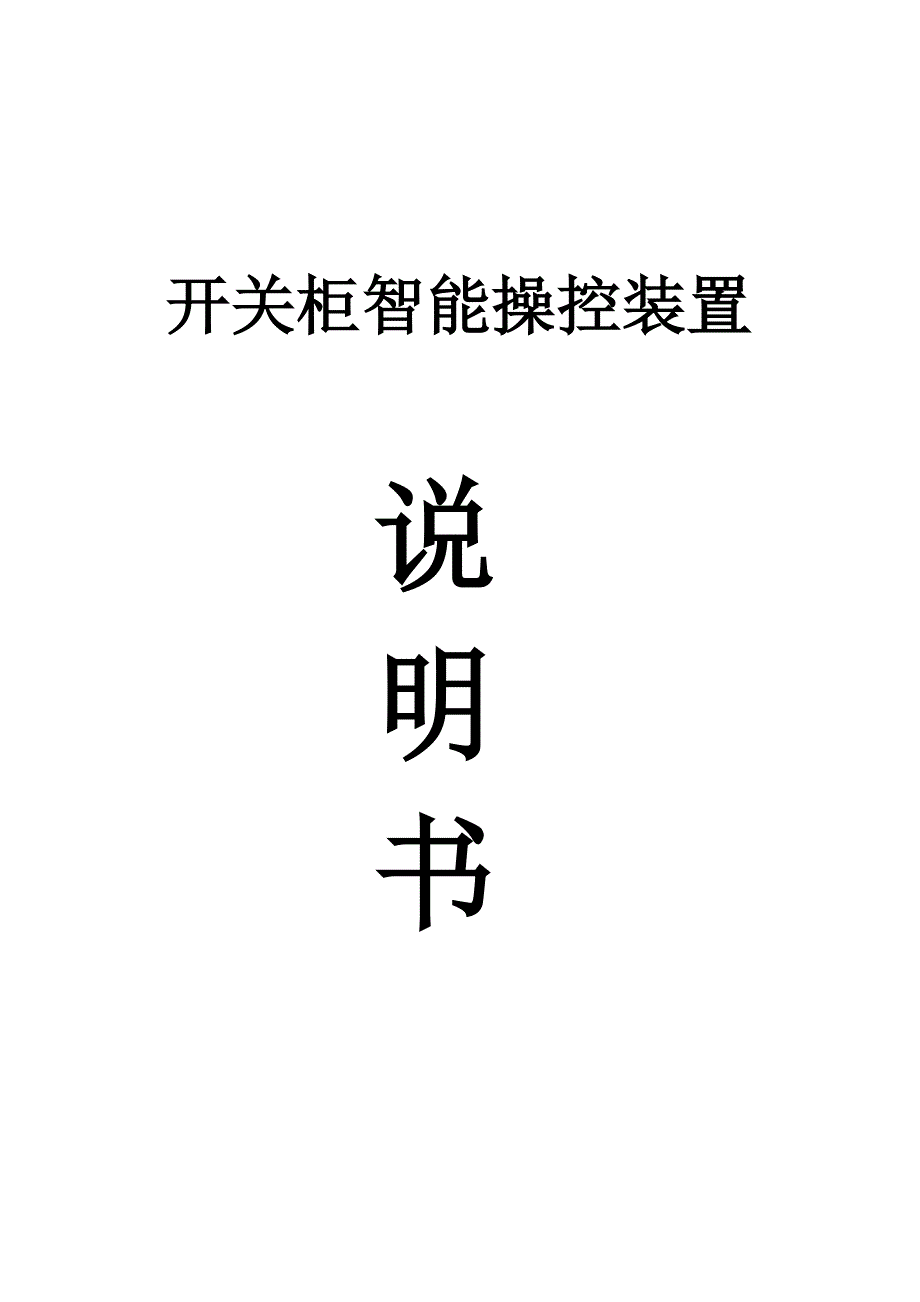

开关柜智能操控装置 说 明 书 汤小姐：0731-23682218 SD-CK9000系列开关柜智能操控装置系列●产品概述 开关柜智能操控装置功能强大，用于3-35kv户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜可取代现有的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮等元件，具备了断路器分合闸状态指示、储能指示、接地开关指示、手车位置指示、智能语音防误指示、高压带电显示、综合电力参数显示、人体感应等功能及RS485通信接口等多项功能●功能 本产品采用性能优良的单片机控制，与传统开关状态指示仪相比，增加了智能化功能，除可显示开关分合状态外，还可判断指出开关手车是处于试验位置与工作位置之间，或处于柜体之外，同时增加了语音防误提示功能、数字仪表功能和过热报警等功能高可靠性：采用工业级电子元件搞干扰能力强；采用独特的软硬件搞干扰技术寿命长：产品设计寿命30年，保用10年，量身订做：根据用户不同要求，进行不同的功能组合设计本产品外观精致、美观，极大地简化、美化了开关柜的面板。
其次，本产品还具备了温湿度、电压、电流、有功功率、无功功率等综合电力参数测量及显示功能，人体感应柜内照明功能，以及RS485通讯接口，可实现综合自动化系统组网功能●技术指标1、 断路器状态显示断路器分、合闸，应为无源触点输入断路器合闸时，断路器常开触点闭合，红色模拟条发光断路器分闸时，断路器常闭触点闭合，绿色模拟条发光2、 断路器位置显示工作位置触点闭合时，显示断路器位于工作位置；试验位置触点闭合时，显示断路器位于试验位置；手车位于试验位置与工作位置之间时，发光管均不发光，表示手车已断电3、 接地开关位置显示无源接点输入闭合，显示接地开关合闸；无源接点输入断开，显示接地工关分闸4、 弹簧储能晃示无源触点闭合，显示断路器已储能5、 高压带电指示部分LED启辉电压（KV）：额定相电压×0.15-0.65;闭锁启控电压（KV）：额定相电压×0.65；当带电显示器处于无电状态下，闭锁才可解除，解除后，闭锁银除后，绿色指示灯亮6、 温湿度模拟控制功能可带1-2路温湿度控制；当环境湿度≥90%RH时启动加热，湿度≤75%RH时，退出加热当环境温度≥500C时，过热报警灯亮；加热器断线时有报警灯亮7、温湿度数字控制功能可带1-2路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需要自行设置加热/除湿输出的上下限，当环境温度≥300C时，无条件停止加热防止过热损坏。
8、 智能防误提示功能当断路器位于试验位置与工作位置之间时，此时断路器处于合闸状态下时，有“请分断路器”的语音提示，至操作者分闸操作后止，以防止操作者在断路器处于合闸状态时，误强行推进手车至工作位置当断路器位于试验位置与工作位置之间时或处于工作位置时，如果接地开关误被强制合闸，有“请分接地开关”的语音提示，至操作者分闸操作止，以防止操作者误合接地开关当上面两条误操作同时出现时，有“请分断路器、请分接地开关”的语音提示9、 分合闸功能显示仪面板上设有合闸、分闸按钮（或转换开关）和储能按钮，远方/就地转换开关，照明开关10、 测量功能可以监测三相电流、电压、有功功率、无功功率、频率、积分电流、精度0.5级11、触头、电缆搭接头测温功能可测量触头、电缆搭头温度，量程：-200C～1250C，精度：±20C探头电池寿命正常使用可保证3年，设计寿命7年12、 通讯功能RS485接口；MODBUS通讯规约；13、开孔尺寸：220mm×165mm(见图)14、技术特性： 环境温度 -100C～650C；相对湿度 ≤95%RH介质强度 ≥AC2000V绝缘性能 ≥100兆欧工作电源 AC220V/DC220V抗电磁干扰性能符合IEC255-22的标准规定。
● 型号定义SD － CK 9000/ □三达电子开关柜智能操控装置T: 通迅产品序列号9600-操作+具有分合闸回路完好指示+预分预合的闪光指示+二次分合闸回路电压测量及显示+人体感应控头（可选）+触头、电缆搭接头测温功能(可选)头测温功能(可选)示+转换开关+温湿度测量显示9500-模拟图显示+带电显示+温湿度控制+智能语言提示+转换开关9800-操作+具有分合闸回路完好指示+预分预合的闪光指示+二次分合闸回路电压测量及显示+人体感应控头+电力综合多功能电能表参数显示+柜内照明+具有RS485通信接口● 系列产品型号系列产品型号 功能类别断路器状态显示+手车位置显示+接地开关位置显示+弹簧储能显示+带电显示及闭锁功能+自动加热除湿控制+智能语音防误提示功能+分合闸功能通讯功能（可选配）断路器状态显示+手车位置显示+接地开关位置显示+弹簧储能显示+带电显示及闭锁功能+自动加热除湿控制及温湿度数字显示功能+双电源自动装换+人体感应探头+智能语音防误提示功能+分闸/合闸转换开关（或按钮）、远方/就地转换开关+通讯功能断路器状态显示+手车位置显示+接地开关位置显示+弹簧储能显示+带电显示及闭锁功能+自动加热除湿控制及温湿度数字显示功能+双电源自动装换+人体感应探头+智能语音防误提示功能+分闸/合闸转换开关（或按钮）、远方/就地转换开关+通讯功能+电力仪表功能+电力仪表功能++电缆达接头测温功能(可选)普通型SD-CK9500SD-CK9600SD-CK9800通迅型SD-CK9500/TSD-CK9600/TSD-CK9800/T● SD-CK9500开关柜智能操控装置电气接线图开口尺寸：220×165（mm）说明：请开长方型孔水平方向220mm,垂直方向165mm● SD-CK9500B开关柜智能操控装置电气接线图开口尺寸：220×165（mm）说明：请开长方型孔水平方向220mm,垂直方向165mm● SD-CK9600开关柜智能操控装置电气接线图安装尺寸（249㎜X171㎜）说明：请开长方型孔水平方向249mm,垂直方向171mmSD-CK9800开关柜智能操控装置安装尺寸安装尺寸（249㎜X171㎜）说明：请开长方型孔水平方向249mm,垂直方向171mm电气接线图。
