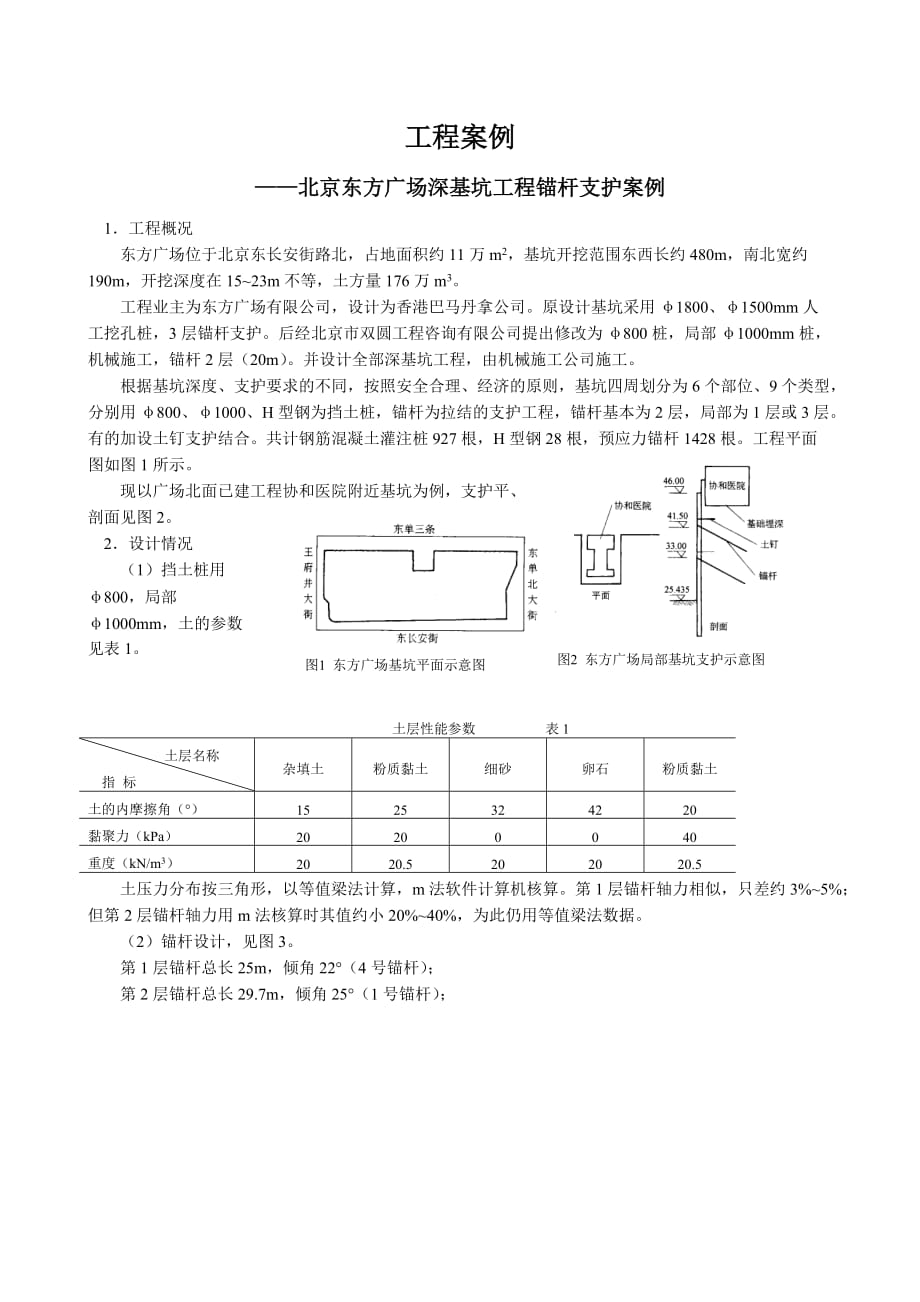

工程案例——北京东方广场深基坑工程锚杆支护案例1．工程概况东方广场位于北京东长安街路北，占地面积约11万m2，基坑开挖范围东西长约480m，南北宽约190m，开挖深度在15~23m不等，土方量176万m3工程业主为东方广场有限公司，设计为香港巴马丹拿公司原设计基坑采用φ1800、φ1500mm人工挖孔桩，3层锚杆支护后经北京市双圆工程咨询有限公司提出修改为φ800桩，局部φ1000mm桩，机械施工，锚杆2层（20m）并设计全部深基坑工程，由机械施工公司施工图2 东方广场局部基坑支护示意图根据基坑深度、支护要求的不同，按照安全合理、经济的原则，基坑四周划分为6个部位、9个类型，分别用φ800、φ1000、H型钢为挡土桩，锚杆为拉结的支护工程，锚杆基本为2层，局部为1层或3层有的加设土钉支护结合共计钢筋混凝土灌注桩927根，H型钢28根，预应力锚杆1428根工程平面图如图1所示图1 东方广场基坑平面示意图现以广场北面已建工程协和医院附近基坑为例，支护平、剖面见图22．设计情况（1）挡土桩用φ800，局部φ1000mm，土的参数见表1 土层性能参数 表1 土层名称指 标杂填土粉质黏土细砂卵石粉质黏土土的内摩擦角（）1525324220黏聚力（kPa）20200040重度（kN/m3）2020.5202020.5土压力分布按三角形，以等值梁法计算，m法软件计算机核算。
第1层锚杆轴力相似，只差约3%~5%；但第2层锚杆轴力用m法核算时其值约小20%~40%，为此仍用等值梁法数据2）锚杆设计，见图3第1层锚杆总长25m，倾角22（4号锚杆）；第2层锚杆总长29.7m，倾角25（1号锚杆）；图3 锚杆所处土层位置图3．试验与监测锚杆试验、监测按行业《土层锚杆设计与施工规范》CECS22—90进行，施工前进行3组基本试验，施工过程中每根锚杆做拉力位移记录并按5%比例作验收试验4．施工中的技术问题与措施（1）桩悬空或无埋深的问题由于挡土桩是在基坑加深4m及2.5m以前施工的，即有的桩悬空或无埋深，采取基坑支护桩边留土台深3~4m，宽1~4m，保留桩深，在土台上50cm增加锚杆一层，即以该锚杆代替挡土桩的被动土压力作用2）位处协和医院的基坑锚杆三面交叉问题位处协和医院的基坑，为了加强土体的整体性和土的抗剪强度，采用土钉加固措施。
