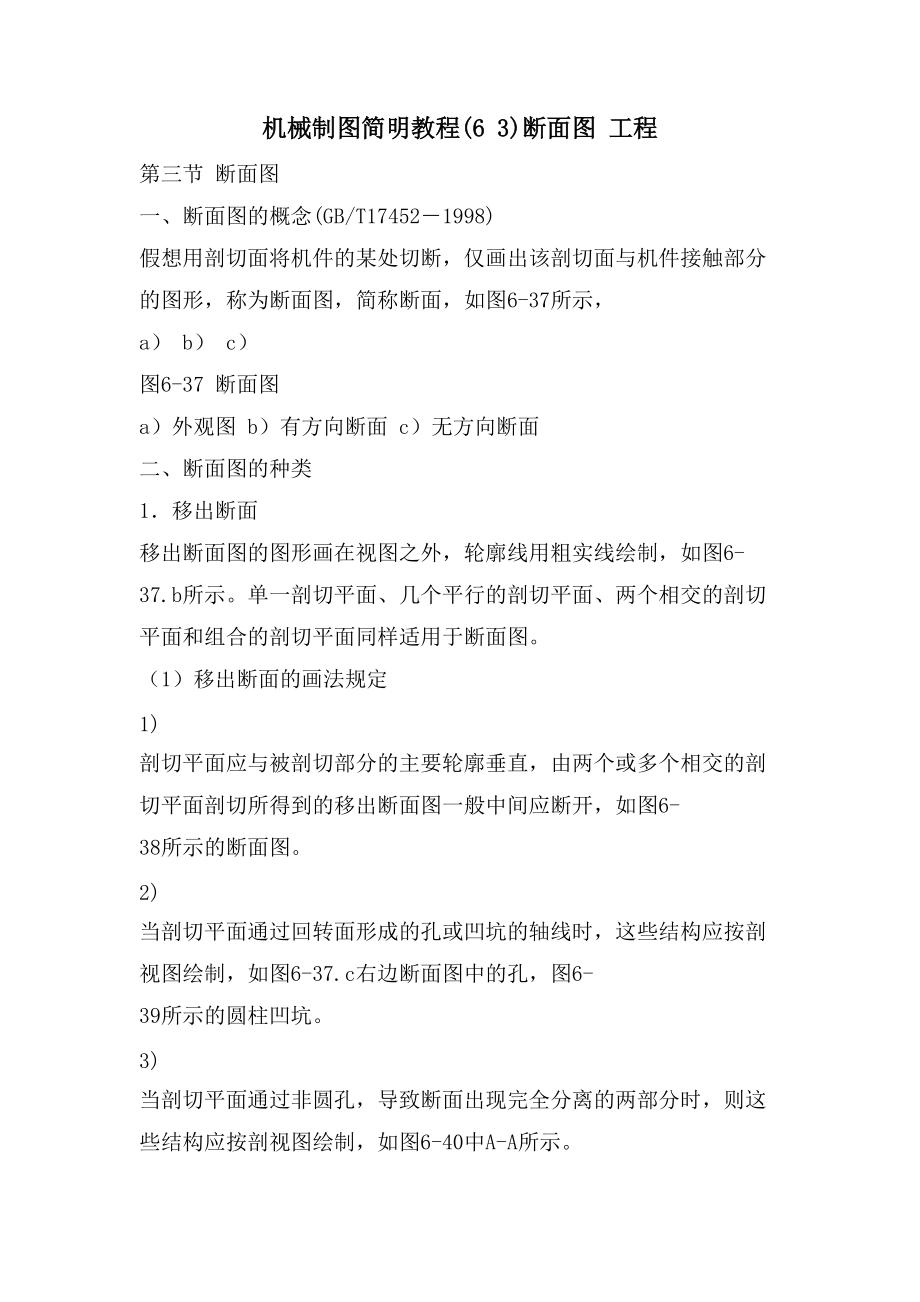

机械制图简明教程(6 3)断面图 工程 第三节 断面图 一、断面图的概念(GB/T17452－1998) 假想用剖切面将机件的某处切断，仅画出该剖切面与机件接触部分的图形，称为断面图，简称断面，如图6-37所示， a） b） c） 图6-37 断面图 a）外观图 b）有方向断面 c）无方向断面 二、断面图的种类 1．移出断面 移出断面图的图形画在视图之外，轮廓线用粗实线绘制，如图6-37.b所示单一剖切平面、几个平行的剖切平面、两个相交的剖切平面和组合的剖切平面同样适用于断面图 （1）移出断面的画法规定 1) 剖切平面应与被剖切部分的主要轮廓垂直，由两个或多个相交的剖切平面剖切所得到的移出断面图一般中间应断开，如图6-38所示的断面图 2) 当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视图绘制，如图6-37.c右边断面图中的孔，图6-39所示的圆柱凹坑 3) 当剖切平面通过非圆孔，导致断面出现完全分离的两部分时，则这些结构应按剖视图绘制，如图6-40中A-A所示 (2) 移出断面的配置原则 1) 移出断面图可配置在剖切符号的延长线上，如图6-37.b所示 2) 移出断面图可配置在剖切线的延长线上，剖切线是剖切平面与投影面的交线用细点画线表示，如图6-38所示。
3) 如果机件的断面形状一致或成均匀变化时，移出断面图可配置在视图的中断处(图6-41) 4) 必要时移出断面图可配置在其他适当位置，如图6-39中B-B移出断面图在不致引起误解时，允许将图形旋转，如图6-40所示 图6-38 两个相交的剖切面剖得的移出断面 图6-39 断面图规定画法 图6-40 断面图规定画法 图6-41 断面图示例 重合断面图的图形应画在视图之内，断面轮廓线用细实线绘制(图6-56所示的重合断面图)当视图中轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断(图6-42) a） b） 图6-42 重合断面 a）外观图 b）断面图 三、断面图的标注 1) 移出断面一般用剖切符号表示剖切位置，用箭头表示投影方向，并注上字母在断面图的上方用同样的字母标出相应的名称“×－×”；如图6-37.b中“ A-A”经过旋转后的断面图应加注旋转符号，如图6-40中的A-A旋转配置 2）配置在剖切符号延长线上的不对称移出断面可省略字母(图6-43.a)，而对称的移出断面则可省略标注，如图6-37.c右端的断面 3）不配置在剖切符号延长线上的对称移出断面(图6-43.b)以及按投影关系配置的不对称移出断面(图13-39)均可省略标注。
a) 第三节 断面图 一、断面图的概念(GB/T17452－1998) 假想用剖切面将机件的某处切断，仅画出该剖切面与机件接触部分的图形，称为断面图，简称断面，如图6-37所示， a） b） c） 图6-37 断面图 a）外观图 b）有方向断面 c）无方向断面 二、断面图的种类 1．移出断面 移出断面图的图形画在视图之外，轮廓线用粗实线绘制，如图6-37.b所示单一剖切平面、几个平行的剖切平面、两个相交的剖切平面和组合的剖切平面同样适用于断面图 （1）移出断面的画法规定 1) 剖切平面应与被剖切部分的主要轮廓垂直，由两个或多个相交的剖切平面剖切所得到的移出断面图一般中间应断开，如图6-38所示的断面图 2) 当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视图绘制，如图6-37.c右边断面图中的孔，图6-39所示的圆柱凹坑 3) 当剖切平面通过非圆孔，导致断面出现完全分离的两部分时，则这些结构应按剖视图绘制，如图6-40中A-A所示 (2) 移出断面的配置原则 1) 移出断面图可配置在剖切符号的延长线上，如图6-37.b所示 2) 移出断面图可配置在剖切线的延长线上，剖切线是剖切平面与投影面的交线用细点画线表示，如图6-38所示。
3) 如果机件的断面形状一致或成均匀变化时，移出断面图可配置在视图的中断处(图6-41) 4) 必要时移出断面图可配置在其他适当位置，如图6-39中B-B移出断面图在不致引起误解时，允许将图形旋转，如图6-40所示 图6-38 两个相交的剖切面剖得的移出断面 图6-39 断面图规定画法 图6-40 断面图规定画法 图6-41 断面图示例 重合断面图的图形应画在视图之内，断面轮廓线用细实线绘制(图6-56所示的重合断面图)当视图中轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断(图6-42) a） b） 图6-42 重合断面 a）外观图 b）断面图 三、断面图的标注 1) 移出断面一般用剖切符号表示剖切位置，用箭头表示投影方向，并注上字母在断面图的上方用同样的字母标出相应的名称“×－×”；如图6-37.b中“ A-A”经过旋转后的断面图应加注旋转符号，如图6-40中的A-A旋转配置 2）配置在剖切符号延长线上的不对称移出断面可省略字母(图6-43.a)，而对称的移出断面则可省略标注，如图6-37.c右端的断面 3）不配置在剖切符号延长线上的对称移出断面(图6-43.b)以及按投影关系配置的不对称移出断面(图13-39)均可省略标注。
a) b) 图6-43 断面图标注示例 a)不对称移出断面 b) 对称移出断面 1) 重合断面图形不对称时，须画出剖切符号和指明投影方向的箭头(图6-42.b) 2) 重合断面图形对称时，剖切符号、箭头和字母均可省略 。
