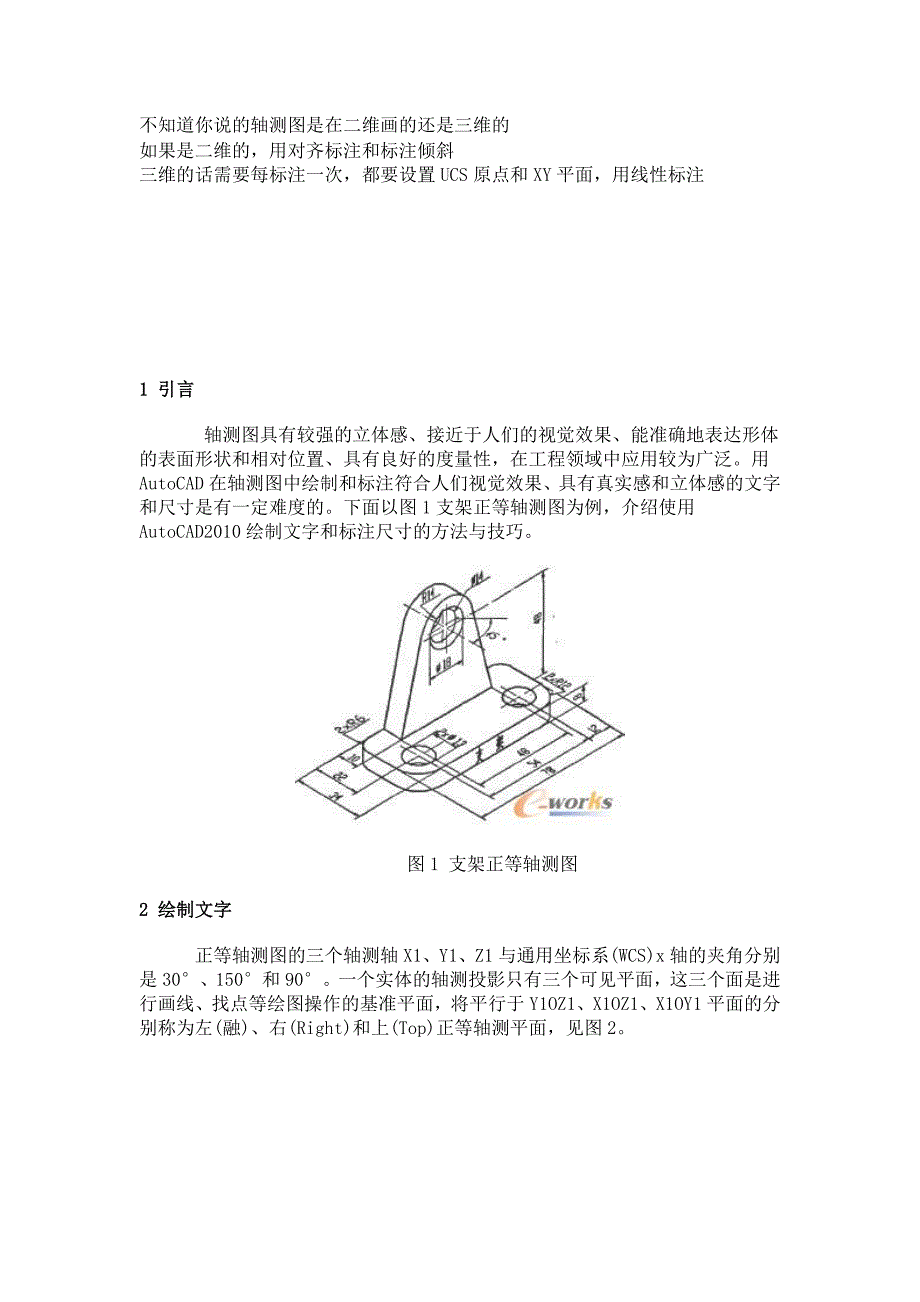

不知道你说的轴测图是在二维画的还是三维的如果是二维的，用对齐标注和标注倾斜三维的话需要每标注一次，都要设置UCS原点和XY平面，用线性标注1 引言 轴测图具有较强的立体感、接近于人们的视觉效果、能准确地表达形体的表面形状和相对位置、具有良好的度量性，在工程领域中应用较为广泛用AutoCAD在轴测图中绘制和标注符合人们视觉效果、具有真实感和立体感的文字和尺寸是有一定难度的下面以图1支架正等轴测图为例，介绍使用AutoCAD2010绘制文字和标注尺寸的方法与技巧 图1 支架正等轴测图2 绘制文字 正等轴测图的三个轴测轴X1、Y1、Z1与通用坐标系(WCS)x轴的夹角分别是30°、150°和90°一个实体的轴测投影只有三个可见平面，这三个面是进行画线、找点等绘图操作的基准平面，将平行于Y1OZ1、X1OZ1、X1OY1平面的分别称为左(融)、右(Right)和上(Top)正等轴测平面，见图2图2 正等轴测平面及其轴测轴 为保证某个轴测平面中的文本符合视觉效果在该平面内，必须根据各轴测平面的位置特点先将文字倾斜某个角度，然后再将文字旋转至与轴测轴平行的位置，以增强其立体感。
2．1轴测面上各文本的倾斜与旋转规律 文字的倾斜角是指相对于WCS坐标系Y轴正方向倾斜的角度，角度小于0，则文字向左倾斜；反之，文字向右倾斜文字的旋转角是指相对于wCS坐标系x轴正方向，绕以文字起点为原点进行旋转的角度，按逆时针方向旋转，角度为正，反之，角度为负 各轴测面上文本的倾斜与旋转角度，见表1；注写文字后的效果，见图3 表1 各文本的倾斜与旋转角度 图3 轴测面上文本的注写效果设计人员在绘制一些简单的三维图形时，通常都需要标注加工尺寸，比如家具、架子等一些简单的三维图形看到很多朋友都不是在CAD中标注尺寸，而是在CAD中画完图形后打印出来，用笔再标注上尺寸今天我们在CAD中为一个简单的架子三维图形标注尺寸，以供朋友们作为参考 在AutoCAD中没有三维标注的功能，尺寸标注都是基于二维的图形平面标注的因此，要为三维图形标注就要想办法把需要标注的尺寸转换到平面上处理，也就是把三维的标注问题转换到二维平面上，简化标注这样就要用到用户坐标系，只要把坐标系转换到需要标注的平面就可以了因此，要想学会三维标注，就要先熟悉一下UCS的转换下边笔者就以一个架子的三维图形为例，简单介绍一下三维图形的标注。
图1为一个架子图的三维图形消隐后的图形，下边我们为这个三维的架子图标注上尺寸 图2为完成尺寸标注的图形 图1 图2 一、 在上平面标注边缘尺寸 移动UCS坐标系的XY平面到架子的上平面，首先在上平面上为其相应的边标注尺寸 具体操作步骤如下： 1、在命令行键入UCS回车，键入M回车，在“指定新原点或 [Z 向深度(Z)] :”命令提示下用端点捕捉右边的上端点，如图3所示的端点捕捉： 图3 图4 2、 然后需要绕Z轴旋转坐标系-90°，在命令行键入UCS回车，键入N回车，键入Z回车，输入-90回车，就完成了坐标系的转换然后就可以在上平面上标注尺寸了，这样就把三维边的标注转换到二维平面上了，标注方法和二维标注完全相同，标注的尺寸图如图6所示； 图6 图7 注意：如果在步骤2中，没有对坐标系进行旋转操作，那么标注出来的图形如图6所示，这样不符合标注的习惯 二、 标注架子的高度尺寸 转换坐标系的XY平面到架子右侧的平面，在命令行键入UCS回车，键入Y回车，键入90回车，这样就把坐标系的XY平面定位到架子右侧的平面上了，同理，也把要标注高度的尺寸的边转换到平面上标注了，标注完的尺寸如图7所示。
图7 三、为底面标注尺寸 同理把UCS坐标系的XY平面移动到底面上，然后为底面标注尺寸，如图8所示 图8 最终完成的架子的三维尺寸的标注图，如图所示 求助：CAD里轴测图的尺寸标注？？？？？上面这个尺寸标注数字角度老是改不过来，怎么样才能改成和下面这个一样的呢有人说是文字样式里的，可是我试了好几次都不行，应该怎么做呢，？请那位高手详细解释一下 等轴测图的标注问题 有些朋友在画正等轴测图时，标注成了一个老大难问题，下面介绍两种标注的方法自己赶紧试试吧! 一、通过设置角度标注 1、正等轴测图用来在平面图中示意三维图形，在二维空间画出视觉上的三维图它是一个平面视图，不是三维视图在正等轴测图中，三个轴间角相等，都是120° 在轴测图上添加文字 1）提示：左轴测面上，文本采用－30°倾斜角；右轴测面上，文本采用30°倾斜角；顶轴测面上，文本平行X轴采用－30°倾斜角，文本平行Y轴采用30°倾斜角 2）创建两个文字样式，分别对应文字倾斜角为30°及－30° 3）接下来，就自己试试～～相应轴测面采用相应的文字样式～～ 2、在轴测图上实现尺寸标注 1）如上：创建两个文字样式，分别对应文字倾斜角为30°及－30° 2）相应创建两个标注样式，在文字分别采用如上的两文字样式～～ 3）提示：右轴测面上与X轴平行文本采用30°倾斜角，与Z轴平行文本采用－30°倾斜角；左轴测面Z轴（30°），Y轴（－30°）；顶轴测面Y轴(30°)， X轴(－30°)。
书写格式如前，允许偷懒下） 4）采用dimaligned标注对齐标注同样相应轴测面采用相应的标注样式～～ 5）若觉别扭的地方，别忘了修改dimdedit编辑标注 倾斜命令, 输入30度或者-30度 因为有两个方向, 30度与-30度, 为了美观, 文字样式也需要设计两种 , 30度与-30度 二、如下图用对齐标注标后，菜单栏----标注----倾斜 企业安全生产费用提取和使用管理办法（全文） 关于印发《企业安全生产费用提取和使用管理办法》的通知 财企〔2012〕16号 各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业： 为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》现印发给你们，请遵照执行 附件：企业安全生产费用提取和使用管理办法 财政部 安全监管总局 二○一二年二月十四日 附件：企业安全生产费用提取和使用管理办法 第一章 总 则 第一条 为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，依据《中华人民共和国安全生产法》等有关法律法规和《国务院关于加强安全生产工作的决定》（国发〔2004〕2号）和《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号），制定本办法。
