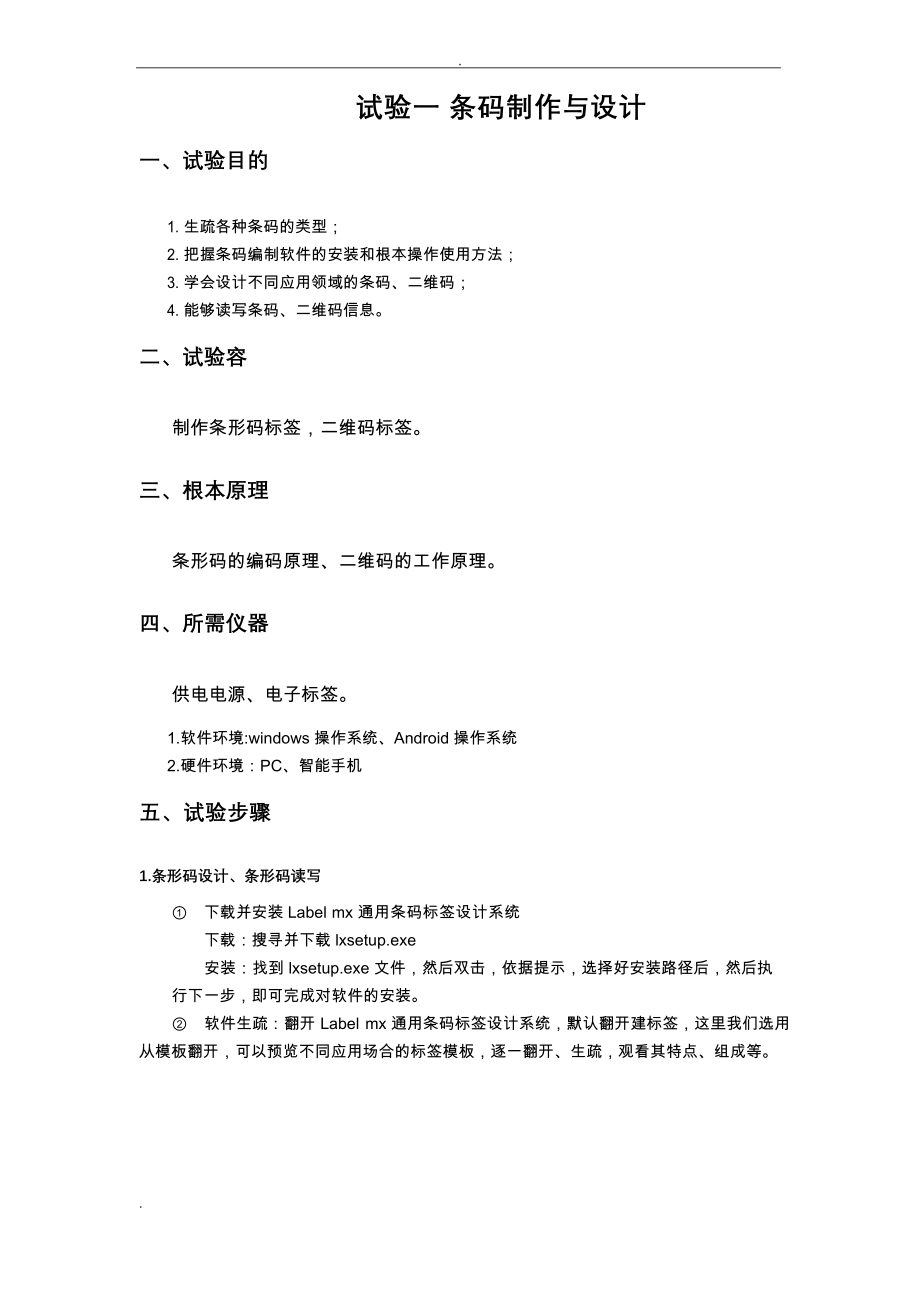

试验一 条码制作与设计一、试验目的1. 生疏各种条码的类型；2. 把握条码编制软件的安装和根本操作使用方法；3. 学会设计不同应用领域的条码、二维码；4. 能够读写条码、二维码信息二、试验容制作条形码标签，二维码标签三、根本原理条形码的编码原理、二维码的工作原理四、所需仪器供电电源、电子标签1.软件环境:windows 操作系统、Android 操作系统2.硬件环境：PC、智能五、试验步骤1.条形码设计、条形码读写① 下载并安装 Label mx 通用条码标签设计系统下载：搜寻并下载 lxsetup.exe安装：找到 lxsetup.exe 文件，然后双击，依据提示，选择好安装路径后，然后执行下一步，即可完成对软件的安装② 软件生疏：翻开 Label mx 通用条码标签设计系统，默认翻开建标签，这里我们选用从模板翻开，可以预览不同应用场合的标签模板，逐一翻开、生疏，观看其特点、组成等③ 设计标签：翻开 Label mx 通用条码标签设计系统，依次选择“从模板翻开”、“超市标签”、“超市水果标签”依据模板，对其标签进展修改设计最终保存，以备读取图 1.1④ 条码信息读取：在上下载“scanpet 中国”，然后将其安装，翻开，scanpet 中国简介：条形码扫描仪应用程序：SCANPET 是您完善的库存物资治理员。
它是一个通过使用 Excel 作为产品数据库的条形码扫描仪您只需用上的摄像头来读取工程条形码，它便会在您的 Excel 文件中查找到该工程的信息 SCANPET 将货品治理员、库存物资治理员、Excel 数据库和条形码扫描仪集于一身：您可以使用 SCANPET 来治理您的库存物资登记、掌控您的商店、或者读取条形码，等等建立属于您自己的工程数据库就如同创立一个 Excel 文件一样简洁 本程序有众多强大的配置选项，适用于几乎任何情形图 1.2初次翻开，软件提示配置向导，选择“体验模式”，再选择“文件”，提示是否创立的 输出文件，选择“是”，这个时候可以读取刚刚设计的条码然后输入相应的商品信息，如图 3 所示最终保存输出文件接着返回“体验模式界面”选择“文件”，点击刚刚建的文件， 点击绿色的条码图标，进展扫描刚刚的条码，这个时候将调出刚刚的商品信息即完成对条 码的信息输入及读取〔2〕二维码设计、二维码读写① 生成二维码：可以使用二维码生成软件，也可以使用网上的二维码生成器如：草料二维码cli.im/text/2023082717?rLq87分别尝试文本信息、网址，名片、图片等类型，然后生成二维码，使用二维码读取软件读取，如肥猫比价软件等等。
体验二维码的应用场合及特点六、试验分析与心得七、问题与建议.试验二 标签信息的读写一、试验目的1. 生疏和学习 ISO/IEC 18000-3，ISO15693 标准规第三局部协议2. 理解指令容中的读取和写入标签数据操作局部容3. 学会使用 RFID 原理试验箱，生疏不同频段的RFID 读写器模块4. 理解标签信息的读写过程二、试验容通过发送不同的根本指令，观看返回的数据，了解指令的作用三、根本原理ISO15693 标准规第三局部四、所需仪器供电电源、电子标签五、试验步骤1、读取 UID将 1 个标签放于试验箱 ISO15693M 模块天线之上，给系统上电，翻开系统软件PracticeSystem.exe，正确设置串口，波特率 115200运行“寻卡”命令，得到正常标签的UID操作如图 2.1 所示：.图 2.1.2、读取单个 BLOCK 数据确认系统已经得到了单个标签的 UID，在“ISO 15693 命令”处，运行“读取单个数据块” command〔命令〕，即可得到这个 UID 标签的相应 Block 里面的数据操作如图 2.2 所示：图 2.2查看“响应数据”，就是软件界面下部，命令参数设置和结果显示区里“R”行，后面的数据和软件界面中部的消息显示区里的数据，上图为放置 1 个标签〔卡片〕时读写器读到这个标签存储器地址为 0 里面存储的数据，具体数据说明请查看位于 JX200EX Document\Doc 文件夹下的物联网 RFID 教学软件 PracticeSystem 介绍.pdf 文件。
可以在 BlkAdd 处更改地址，选择读取需要地址的数据3、写单个 BLOK 数据确认系统已经得到了单个标签的 UID，在“ISO 15693 命令”处选择写入单个数据块，在BlkAdd 处输入想要写入数据的存储器地址数值，再在 BlkBit 处输入需要写入存储器这个地址的数据，运行“写入单个数据块”command，即可把需要的数据写入到当前标签指定地址的Block 存储器里操作如图 2.3 所示：图 2.3查看“响应数据”里面的“Status”处的信息上图为放置 1 个标签〔卡片〕时读写器向标签的存储器 00 位置写入 12 34 12 34 这 4 个字节数据的响应写入数据后，可以再通过“读取单个数据块” command〔命令〕 读取相应地址的数据， 与刚刚写入的数据比较来验证是否写入正确命令说明可以参考位于JX200EX Document\Doc 文件夹下的ISO15693 标准相关命令使用说明.doc 相关文档试验三 RFID 防撞系统试验一、试验目的1. 了解防碰撞的原理2. 生疏和学习 Anticollision 容，理解它的原理、流程和软件实现方法3.把握设置防碰撞的命令。
二、试验容通过使用带 anticollison〔防冲突〕处理过程的指令和不带anticollison〔防冲突〕处理过程的指令读取多个标签，以及使用不带anticollison 处理过程的指令读取单个标签，比较其指令和读取的结果分析试验数据，总结防冲撞机理，把握指令产生的作用三、根本原理ISO15693 标准规第三局部第 8 节四、 所需仪器供电电源、多电子标签五、 试验步骤1、设置加电运行系统，在系统的天线围放置两或者两以上标签翻开系统软件PracticeSystem.exe，正确设置串口，操作如图 3.1 所示：图 3.1选择确定当前使用的串口，操作如图3.2 所示：图 3.2点击“翻开”连接串口连接正确时信息栏显示如图3.3 所示：图 3.32、操作(1) Anticollision 〔防冲突〕操作在系统软件下，“测试命令”处，选择运行 “测试防冲突”，“发送使用防冲突算法的寻卡命令”动作操作如图 3.4 所示：图 3.4查看“响应数据”，就是软件界面下部，命令参数设置和结果显示区里“R”行，后面的数据和软件界面中部的消息显示区里的数据，上图为放置 3 个标签〔卡片〕时“Anticollision” 使用防冲突算法的寻卡命令读到的数据响应。
留意“S”行里面后面的数据2) Non-Anticollision 操作保持多标签数量不变，在系统软件下，“测试防冲突”处，选择运行 “发送不使用防冲突算法的寻卡命令”动作操作如图 3.5 所示：图 3.5查看“响应数据”，就是软件界面下部，命令参数设置和结果显示区里“R”行，后面的数据和软件界面中部的消息显示区里的数据， 上图为放置 3 个标签〔 卡片〕 时“Non-Anticollision” 不使用防冲突算法的寻卡命令读到的数据响应留意此时“S”行里面后面的数据在系统的射频磁场保存一电子标签，拿出多余的标签，在系统软件下，“测试防冲突”处，再次选择运行 “发送不使用防冲突算法的寻卡命令”动作操作如图3.6 所示：图 3.6查看“响应数据”，就是软件界面下部，命令参数设置和结果显示区里“R”行，后面的数据和软件界面中部的消息显示区里的数据，上图为放置 1 个标签〔卡片〕时“发送不使用防冲突算法的寻卡命令”命令读到的数据响应留意此时“S”行里面后面的的数据把这个数据和“发送不使用防冲突算法的寻卡命令” 操作多个标签时以及“发送使用防冲突算法的寻卡命令”操作时“S”行里面的数据比较，结合 ISO/IEC 15693 标准协议，分析实现现象和结果，体会试验过程，加深对RFID 防冲撞的理解。
试验四 RFID CRC 试验一、试验目的1. 了解 CRC 的原理及作用2. 生疏和学习 ISO/IEC 18000-3，ISO15693 标准规第三局部协议，其中贯串全部指令局部 CRC 的容3. 生疏 Annex D 的容理解它的原理、流程和软件实现方法二、试验容通过使用带 CRC 处理过程的指令和不带 CRC 处理过程的指令读取单个标签，比较其指令和读取的结果分析试验数据，了解CRC 的作用，把握指令的应当取得的效果三、根本原理ISO15693 标准规第三局部下的 Annex D 局部四、所需仪器供电电源、单电子标签五、试验步骤1、设置加电运行系统，在系统的天线围放置 1 个标签翻开系统软件 PracticeSystem.exe，正确设置串口，设置操作同防碰撞试验局部的设置操作2、操作2.1 、带 CRC 命令操作在系统软件下，“测试循环冗余校验”处，选择运行 “发送包含冗余校验的寻卡指令”动作操作如图 4.1 所示：图 4.1查看“响应数据”，就是软件界面下部，命令参数设置和结果显示区里“R”行，后面的数据和软件界面中部的消息显示区里的数据，上图为放置 1 个标签〔卡片〕时读写器发送一个“包含冗余校验的寻卡指令”的读取命令时读到标签的数据响应。
留意“S”行里面的“CRC” 处的数据2.2 、不带 CRC 命令操作保持单标签不变，在系统软件下，“测试循环冗余校验”处，选择运行 “发送不带含冗余校验的寻卡指令”动作操作如图 4.2 所示：图 4.2查看“响应数据”，就是软件界面下部，命令参数设置和结果显示区里“R”行，后面的数据和软件界面中部的消息显示区里的数据，上图为放置 1 个标签〔卡片〕时读写器发送一个“不带含冗余校验的寻卡指令”的读取命令时读到标签的数据响应留意此时“ S”行里面的“CRC” 处的数据在上两图中可以从信息栏里观测：时间为 13:16:13 和时间为 14:01:44 发送的指令的区分其中时间为 13:16:13 的指令是带 CRC 码的指令，时间为 14:01:44 的指令是不带CRC 码的指令比较软件界面。
