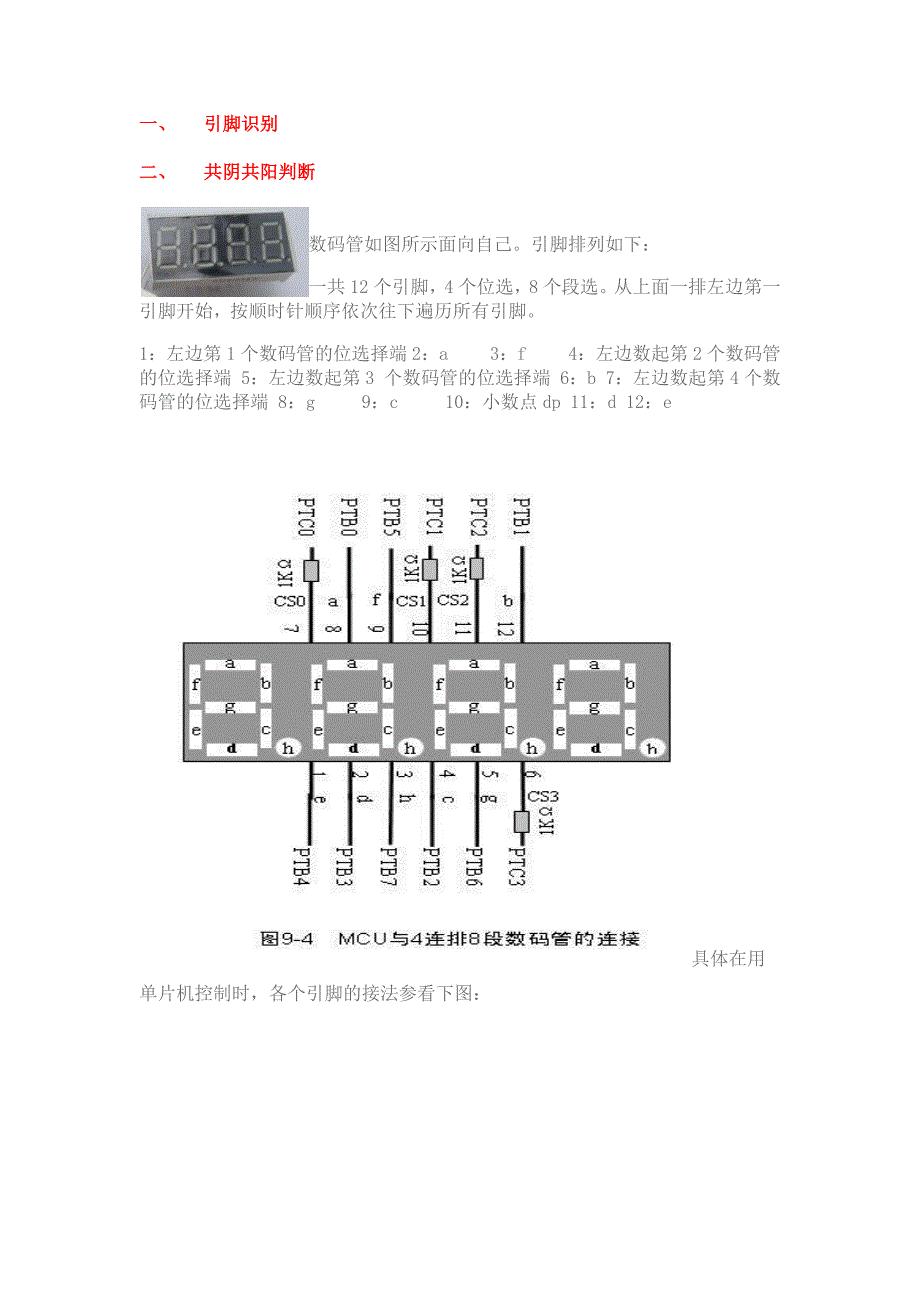

一、 引脚识别二、 共阴共阳判断数码管如图所示面向自己引脚排列如下：一共12个引脚，4个位选，8个段选从上面一排左边第一引脚开始，按顺时针顺序依次往下遍历所有引脚1：左边第1个数码管的位选择端 2：a 3：f 4：左边数起第2个数码管的位选择端 5：左边数起第3 个数码管的位选择端 6：b 7：左边数起第4个数码管的位选择端 8：g 9：c 10：小数点dp 11：d 12：e具体在用单片机控制时，各个引脚的接法参看下图：1、2、3、4、5、7、10、11为段选，6、8、9、12为四个数码管的位选共阴共阳的判断：将6、8、9、12中的任意一脚接电源+1.5——+2.0v（若太大可能烧坏数码管），1、2、3、4、5、7、10、11的任意一脚接电源负极，若数码管有一段亮，则说明该四位数码管为共阳，反之则为共阴。
