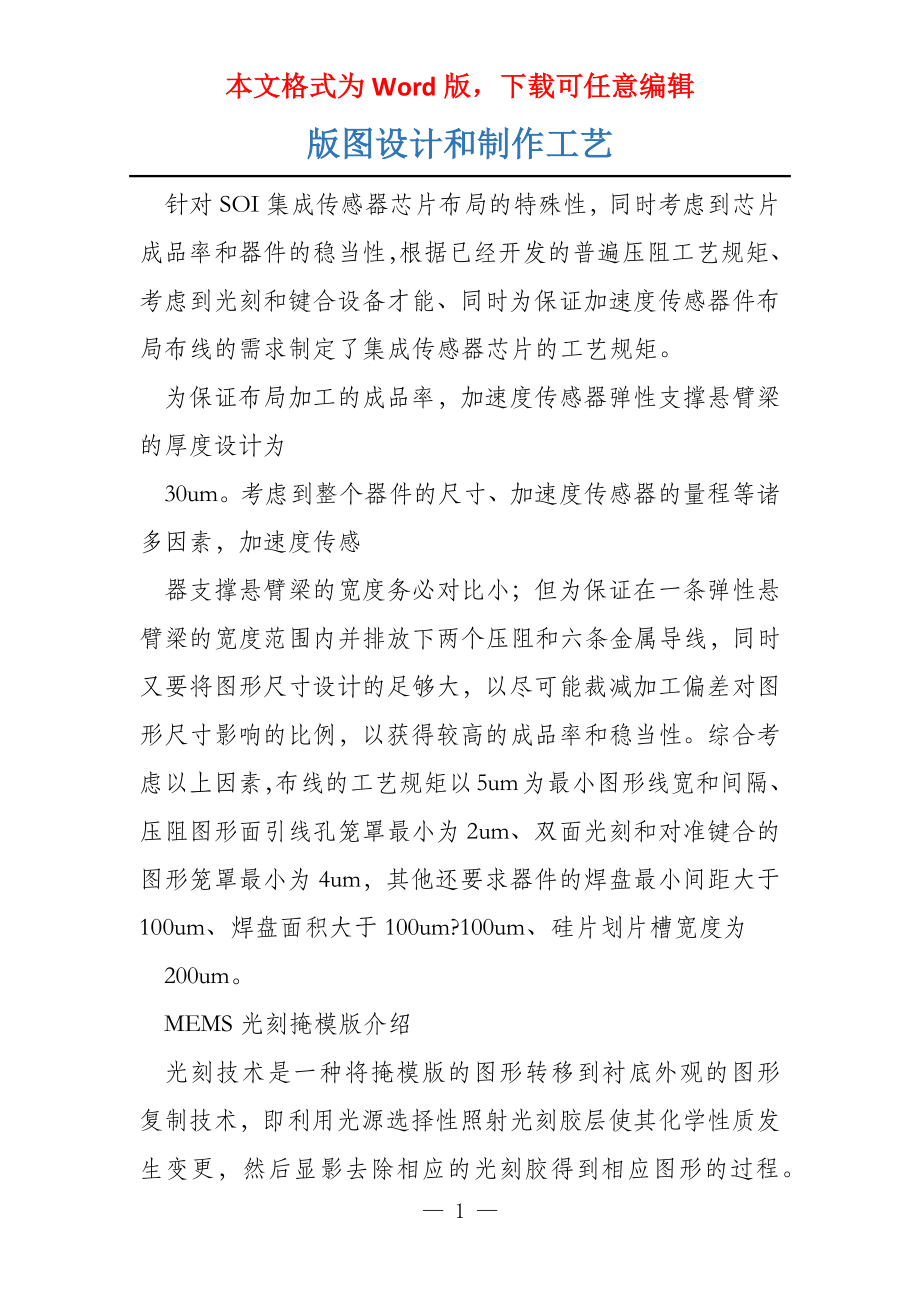

本文格式为Word版，下载可任意编辑版图设计和制作工艺 针对SOI集成传感器芯片布局的特殊性，同时考虑到芯片成品率和器件的稳当性，根据已经开发的普遍压阻工艺规矩、考虑到光刻和键合设备才能、同时为保证加速度传感器件布局布线的需求制定了集成传感器芯片的工艺规矩 为保证布局加工的成品率，加速度传感器弹性支撑悬臂梁的厚度设计为 30um考虑到整个器件的尺寸、加速度传感器的量程等诸多因素，加速度传感 器支撑悬臂梁的宽度务必对比小；但为保证在一条弹性悬臂梁的宽度范围内并排放下两个压阻和六条金属导线，同时又要将图形尺寸设计的足够大，以尽可能裁减加工偏差对图形尺寸影响的比例，以获得较高的成品率和稳当性综合考虑以上因素，布线的工艺规矩以5um为最小图形线宽和间隔、压阻图形面引线孔笼罩最小为2um、双面光刻和对准键合的图形笼罩最小为4um，其他还要求器件的焊盘最小间距大于100um、焊盘面积大于100um?100um、硅片划片槽宽度为 200um MEMS光刻掩模版介绍 光刻技术是一种将掩模版的图形转移到衬底外观的图形复制技术，即利用光源选择性照射光刻胶层使其化学性质发生变更，然后显影去除相应的光刻胶得到相应图形的过程。
光刻得到的图形一般作为后续工艺的掩模，进一步对光刻暴露的位置举行选择性刻蚀、注入或者淀积等 MEMS掩模版是一块单面附有金属铬层的厚度为c的石英玻璃平板，掩模图案构造于铬层中光刻掩模版的制作是MEMS器件加工流程的开头一般对掩模版的设计要求为：图形的尺寸要切实；图形边缘应光亮，陡直和无毛刺；图形黑白比较要深，图形内无针孔，图形外无黑点；整套版中的各块能一一套准；底版要坚韧、耐磨；各图形区内应有掩蔽作用，图形区外应完全透过紫外光或对光吸收极少 根据制定的集成传感器的工艺规矩，结合需要的MEMS器件布局，就可以开头举行MEMS掩模版的幅员设计幅员是一组具有确定对应关系的图形，它与器件的布局、所用的加工工艺紧密相关，每层幅员都对应于不同的工艺步骤在加工过程中，各层幅员利用十字对准标记举行光刻对准，以保证对准精度MEMS掩模版的制作是根据设计完成的幅员来举行的 集成传感器的幅员设计说明 课题工艺流程设计首先务必考虑集成传感器的布局要求，由于集成传感器需要集成两种不同的传感器，因此在工艺流程设计中不但要求考虑单个传感器的制作，还要考虑各个传感器的工艺兼容性，同时根据三种传感器的布局尽量安置兼容性的工艺步骤，以裁减工艺流程的繁杂性和本金。
集成传感器中可以兼容的工艺步骤包括：在器件正面分布的两种传感器浮雕式敏感电阻的制作；在器件后面的加速度传感器质量块和支撑膜的制作；加速度传感器支撑基底的制作等同时课题工艺流程设计还务必考虑器件布局的可加工性、成品率和一致性的要求，以适应器件进一步工程化的需求 因此在芯片工艺的研发过程中，从工艺原理和器件工作原理和布局特点启程，对器件工艺要求、指标举行了综合分析，经过工艺流程和幅员设计的优化，确定了三轴加速度和温度集成传感器的工艺流程集成传感器采用SOI硅片，整个工艺流程公用8块掩模版，分别为P+欧姆接触版（M1）、敏感电阻版（M2）、背腔版1（M3）、背腔版2（M4）、引线孔版（M5）、金属引线版（M6）、正面穿透版（M7）和玻璃金属电极版（M8）其中P+欧姆接触版（M1）实现集成传感器中敏感电阻与金属引线的欧姆接触区，以及温度传感器温敏电阻的硼离子掺杂；敏感电阻版（M2）是负版，实现集成传感器中各个浮雕式敏感电阻；背腔版1（M3）和背腔版2（M4）用来实现加速度传感器质量块和悬臂梁；引线孔版（M5）实现敏感电阻与金属引线的接触孔定义；金属引线版（M6）用来完成器件间各个片面的电信号的互联，以形成完整的电路；正面穿透版（M7）用来形成加速度传感器的四个支撑悬臂梁； 本集成传感器利用Tanner L-Edit设计软件举行幅员设计，幅员设计完成后，即可交付用于制作光刻掩模版。
集成传感器的工艺流程 （1） 使用HF溶液，清洗硅片 （2） 硅片的压敏电阻P-区硼掺杂至需要的浓度，概括过程为：硅片外观进 行热氧化工艺（厚度500A）以提高离子注入平匀性；SOI硅片的器件层举行硼离子注入，获得p型掺杂，注入能量为80keV，注入剂量为3?1014cm?2；注入杂质再分布的阱推（drive-in）分散退火过程，退火温度1100℃，时间为1.5小时为了保证所需要的杂质浓度，同时 0保证在整个SOI器件层中的杂质浓度平匀分布，注入过程采用氮气环境 （3） 在金属接触区硼离子注入，形成P+区域，其概括过程为：利用P+欧 姆接触版，光刻M1区；再次硼离子注入，注入剂量为1.5?1016cm?2，注入能量为80keV，以形成低阻的欧姆接触区和温度传感器的温敏电阻区，分散退火的过程那么利用下一步工艺步骤中的热氧化制备SiO2层的工艺条件来完成，SiO2热氧化的工艺条件：温度1000℃，时间60分钟 （4） 利用P-敏感电阻版，光刻形成M2电阻图形；感应耦合等离子刻蚀技 术（ICP）刻蚀其余区域的Si器件层至SiO2绝缘层，以形成集成传感器的浮雕式电阻，刻蚀厚度为1.65um。
然后通过热氧化工艺制备一层厚度为4000A的SiO2层，然后在这层SiO2膜上面，使用低压化学气相沉积（LPCVD）工艺交织制备两层Si3N4(1100A)和一层作为接下来两次KOH湿法腐蚀形成加速度质SiO2(2500A)复合薄膜， 量块运动间隙腐蚀的掩模层，其中的热氧化工艺制作的SiO2层还可以作为Si3N4薄膜的应力缓冲层SiO2热氧化工艺的条件：温度1000℃，时间60分钟，这步热氧化工艺不但能利用硼离子杂质分凝提高电阻值以保证器件输出幅度，而且不影响杂质分布保证器件温度特性，同时能激活P+注入区 （5） 利用背腔版1，后面光刻，刻蚀后面第一层SiO2和Si3N4，形成M3 区（加速度传感器的悬臂梁区）的第一次KOH腐蚀的掩模层；然后利用背腔版2，再次后面光刻，刻蚀后面其次层SiO2和Si3N4，形成M4区（加速度传感器质量块的运动间隙区）的其次次KOH腐蚀的掩模层；Si3N4和SiO2复合薄膜刻蚀过程中，RIE刻蚀后面Si3N4层，BHF溶液刻蚀后面SiO2层 000（6） 后面第一次KOH各向异性腐蚀，形成集成传感器的背腔：硅膜支撑 的加速度传感器活动质量块，后面腐蚀的深度为420um。
（7） H3PO4腐蚀后面一层Si3N4层，温度为150℃；BHF腐蚀后面这层Si3N4下面的SiO2层，然后举行后面其次次KOH各向异性腐蚀，形成质量块与键合玻璃之间的运动间隙为r?4.404um （8） 利用引线孔版，正面光刻M5区，刻蚀正面SiO2和Si3N4膜 （9） 在硅片正面物理气相沉积(PVD)Ti/Al(1000A/15000A)层；利用金属 引线版，正面光刻M6金属图形，ICP刻蚀金属形成器件的金属引线；结果在500℃条件下举行合金化过程 （10） 利用正面穿透版，光刻M7区，ICP深刻蚀加速度传感器的支撑硅膜， 以形成加速度传感器四个单臂支撑悬臂梁布局 （11） 硅/玻璃静电结合 （12） 采用金刚石刀片沿事先留存的划片槽对整个圆片举行划片，形成单 个管芯 （13） 为进一步释放、缓解集成传感器芯片在加工过程中的剩余应力（包 括：机械应力、薄膜内应力、热应力等），采用低温退火工艺举行处理，温度180℃，持续时间为48小时结果采用陶瓷材料双列直插形式管壳举行封装 00 — 7 —。
