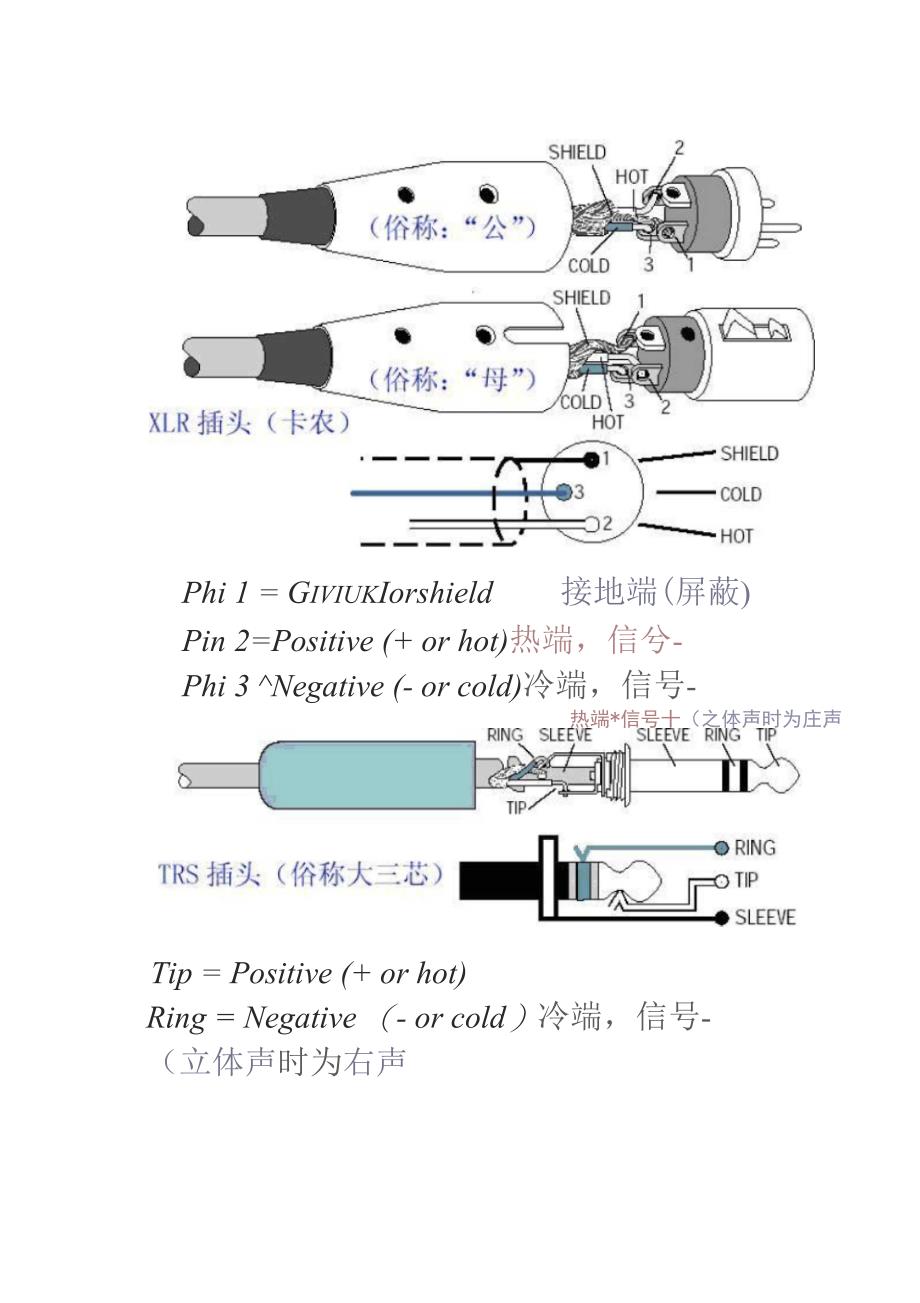

Phi 1 = GiviukIorshield 接地端(屏蔽)Pin 2=Positive (+ or hot)热端，信兮-Phi 3 ^Negative (- or cold)冷端，信号-Tip = Positive (+ or hot)热端*信号十（之体声时为庄声Ring = Negative （- or cold）冷端，信号-（立体声时为右声Sleeve - Shield or sround 接地端（屏蔽）卡农头的 1接大三芯地线， 就是大三芯那个固定线的爪子， 2接正中间火线， 3 接侧面零线卡农接大二芯或莲花，卡农头的 1、3 焊在一起短路， 2接中间火线卡侬头的接法1、欧洲和日本器材： 1地、2 冷、3热2、美国器材：1地、2 热、3 冷专业音响系统中， “卡依插头 ”这一名词经常遇到，但卡侬插头都有哪些规定呢？ 国际电工 标准 IEC268-11 和 IEC268-12 中分别介绍了两类不同排列方式的 “卡依 ”插件其中又分为 2 针、 3针、 4针、 5针等，两个标准规定的 3 针卡侬插接件针脚排列相似，都普遍应用在上， 但接点的编号次序却有区别为了避免卡侬插头接线出现错误，国际电工标准 IEC268-15 和我国国标 GB／ T14197— 93《声系统设备互连的优选配接值》 中， 介绍话筒的供电系统时， 分别画出了两种 类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确这样， 必然会导致初学人员焊错插头而使整个音响系统出现故障的问题 根据这种情况， 按照有关 资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考 1 ．圆形连 接器 卡侬式三插针连接器属于宜插弹键锁定式这种连接器常用于话筒和调音台的连 接中 其产品分为：插针式连接器 （型号 YSlJ3F） 和插孔式连接器 （ 型号为 YSlK3P） ；固 定端插针式连接器 （型号为 YSlJ3F） ；固定端插孔式连接器 （ 型号为 YSlK3F） 插针式连接器 的接点编号应从配合面看去， 如果是插孔式连接器则应从接线端看 把这种连接器用于平衡 式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端； 如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线 YC系列的卡侬属于直插式这种连接器在专业音响系统中用得也很多，其中三插针的 （ 自由端型号 YCJ3P、 固定端型号YCK3F也常用在话筒与音响设备的连接中；五插针的 （自由端型号YCJ5P固定端型号YCK5F在一些文章中被称为 DIN插件，它常用在音响设备的立体声信号双向馈送， 录放组合端的连接、 头戴耳机的连接端， 以及话筒、电唱盘、 调谐器等音响设备输出信号的 传递。
编号顺序应该从插针式连接器配合面看， 如果是插孔式连接器则应从接线端看 在音响系统中应用YC型的卡侬各接点的分配见下表 YC系列和YSI系列两种类型连接器的尺寸和定位标志的位置不同 2．同心式连接器 同心式连接器也是常见的接插件 按接线数目分，同心式连接器有二芯、三芯两类产品按插头直径区分，同心式连接器有 6． 25mm、3. 5mm 2. 5mm三种规格在专业音响设备中常用插头直径为 6. 25mm的这一种其中二芯的型号为 CS635-2、三芯的型号为 CS635-3,相应插口的型号分别为 CK635-2和CK635— 3，即常说的 “大二芯插头 ”和 “大三芯插头 ”常被用在音响设备之间的信号馈送，功 率放大器至音箱间的信号馈送， 调音台的线路输入端口以及一些话筒输入端口等 其接点分 配见下表 常说的莲花插头为 TX 型连接器， 它也属于同心式连接器， 由于它的插头环部开 了几条间隙，使园环分成了几块弧形片， 几块弧形片包围着插头芯，象一朵花的样子， 因此 它又被称为莲花插头TX型连接器常被用在调谐器、录音机、 录像机、VCD机等音源设备的信号输出端 上面简要介绍的常用连接器，在实际工作中怎样选用是由使用的音响设备的 端口类型决定的。
而音响系统中往往又由多台音响设备组成， 多台音响设备之间连接应选用 的连接器也可能同时出现多种类型 在这种情况， 应该根据需要采用专门的转换器来满足系 统配接的要求 二芯、三芯同心式连接器接点分配 应 用 接点号 1（端） 2 （套） 3 （环） 扬声器 信号 屏蔽与回线 -单声道系统 信号 屏蔽与回线 立体声系统 左通道信号 屏蔽与回线 右通道信号 头戴耳机 单声道系统 信号 屏蔽与回线 - 立体声系统 左通道信号 屏蔽与回线 右通道信号 常见YC型卡侬插头接点分配（音响系统设备连接） 接点数应用接点号1 2 3 4 5 三针 话筒 单声道 （平衡） 信号 屏蔽 回线 - - 单声道 （不平衡 ） 信号 屏蔽回线 - - - 五针 话筒 立体声 （平衡 ） 左通道信号 屏蔽 左通道回线 右通道信号 右通道回线 立体声 （不平衡 ） 左通道 屏蔽与回线 - 右通道信号 - 五针 耳机话筒组 单声道 话筒信号 屏蔽与话筒回线 耳机信号 耳机回线 接至 3 立体声 左侧耳机信号 耳机回线 右侧耳机信号 五针 头带耳机 单声道 - - 耳机信号 耳机回线 接至 3 立体声 左侧耳机信号 右侧耳机信号 五针 电唱机和调谐器 单声道 - 屏蔽与回线 信号 - 接至 3 立体声 - 左通道信号 接至 1 右通道信号 五针 放大器录 / 放 单声道 输出 屏蔽与回线 输入 接至 1 接至 3 立体声 左通道输出 左通道输入 右通道输出 右通道输入 五针 磁带录音机录 / 放 单声道 输入 / 录音 屏蔽与回线 输出放音 接至 1 接至 3 立体声 左通道输入 （录音） 左通道输出 （放音） 右通道输入（录音） 右通道输出（放音） 五针 放大器到录音机 带屏蔽的直接连接 接点 1至接点 1 屏蔽与回线 接点 3 至接点 3 接 点 4 至接点 4 接点 5 至接点 5录音机到录音机 带屏蔽的立体像连接 接点 1 至接点 3 屏蔽与回线 接点 3 至接点 1 接点 4 至接点 5 接点 5 至接点 4。
