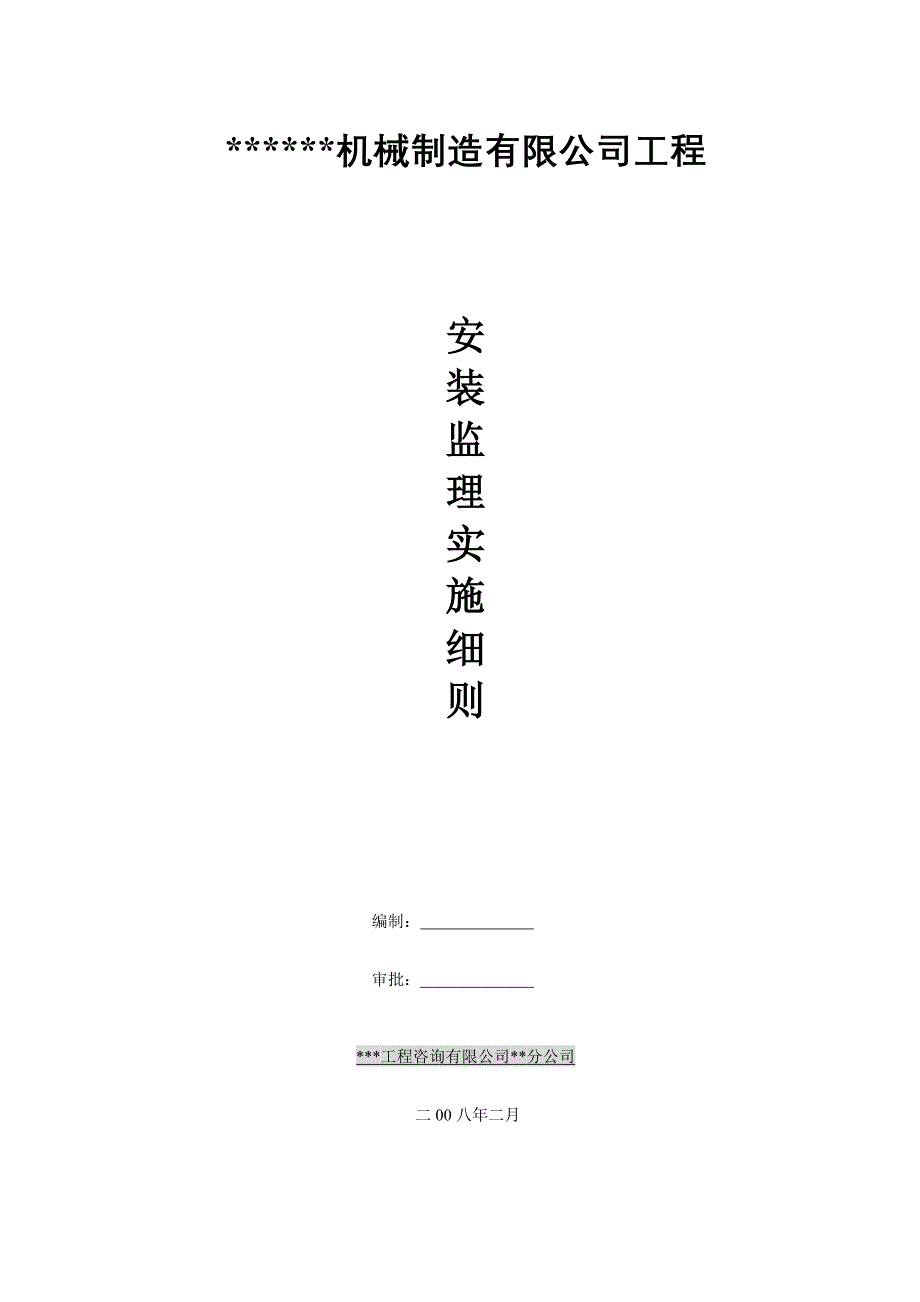

机械制造有限公司工程安装监理实施细则 编制： 审批： ***工程咨询有限公司**分公司 二00八年二月目 录一、 安装工程概况二、 编制依据三、 监理工作的流程四、 质量控制A、 给排水工程B、 电气安装工程五、 投资控制六、 进度控制七、 监理工作的方法及措施******机械制造有限公司工程安装部分监理细则 本细则按照《建设工程监理规范》（GB50319—2000）要求编制一、 安装工程概况本工程为1#、2#、3#厂房及装配、综合车间的给排水工程和电气安装工程1、 给排水工程 本工程给排水系统：由生活给水、消防给水及污废水、雨水、排水组成室内生活给水管采用扩口式PEX管，埋地总管及干管总管采用钢塑复合管室内排水系统管材采用UPVC塑料管粘接连接，室外排水干管采用双壁波纹管，弹性橡胶接口，转弯处尽用斜三通或顺流三通，不得采用正三通或正四通立管与排出口应采用二个45度弯头组合件。
消防给水管采用热镀锌钢管、丝扣连接室内消防箱为成品铝合金钢板连体式箱体，单栓单阀，消防箱内配置直径19MM喷嘴水枪，直径65MM长25M的麻质水龙带箱内配置3kg磷酸铵盐灭火器2具,露于屋顶上的给水管道采用泡沫棉毡外缠玻璃丝布刷漆包白铁皮保温,管道过变形缝时均设伸缩节2、 电气安装工程 本工程为三类防雷保护，防雷接地与电气设备保护接地共用一套接地系统，要求接地电阻不大于1欧姆屋面采用Φ12MM热镀锌圆钢作避雷带，避雷网带在整个屋面组成不大于20M*20M或为24M*16M的网格，屋面所有外露金属构件均须同防雷系统相连引下线利用柱内主筋（当钢筋直径Φ≥16MM时，利用两根钢筋焊接作为一组引下线，当钢筋直径为10MM≤Φ<16MM时，利用四根钢筋焊接作为一组引下线）接地采用联合接地，共用桩、承台、地梁主筋为接地体，所有连接均采用焊接所有进出建筑物的各种金属管道及电气设备等进行等电位联接二、 编制依据1、 业主提供的设计施工图纸及图纸会审纪要；2、 监理委托合同和施工承包合同及有关附件；3、 施工单位报审的该工程的施工组织设计；4、 华天监理公司编制并已批准的《******机械制造有限公司工程监理规划》；5、 《建设工程监理规范》GB50319—20006、 《建筑工程施工质量验收统一标准》GB50300—20017、 《建筑给排水及采暖工程施工质量验收规范》GB50242－20028、 《建筑电气工程施工质量验收规范》GB50303－20029、 《建筑工程施工质量验收检查用表实用手册》浙江省质监总站三、 监理工作的流程安装监理工程师对本专业施工的全过程进行质量、进度、投资的监理工作。
执行项目总监的指令和交办的任务，编制本专业具体监理内容、方法等监理要点，并组织实施及检查落实执行情况1、 熟悉建筑安装设计图纸及说明书, 参加图纸会审并作好工程记录, 全面了解安装方面的设计要求和使用要求2、 审查分包单位资质及人员配备情况3、 在工程项目开工前和施工过程中，检查用于工程的任何材料和机械设备及其与施工质量有关的一切准备工作,对不符合设计及国家规范、规程中有关规定要求的，应禁止进入工地准备工作未完全做好前应拒绝签发分项工程的开工通知,严格按照规范标准及图纸的要求进行检查、验收4、 有关监理人员应按规定时间进入工地，按总监的布置、分工及时进入岗位，并应按相关的施工程序跟班检查,对每一道工序、每个部位均应进行现场监督和管理5、 监理人员对施工单位的检查测试工作进行全面监督，随时抽检工程质量，抽查试验资料和施工技术档案,做好各种数据的记录与整理，及时填写监理日志,对整个施工进度、质量、投资进行数据控制6、 监理人员经核查对达不到质量要求的项目，应会同施工或设计单位共同分析原因，研究改进措施，以达到质量标准7、 及时审查安装专业施工方案及技术措施，提出审查意见8、 监理人员应核实和确定工程量清单所规定的任何已完成工程的数据，安装前组织土建及安装方对设备现场安装(该工程中包括预埋件、管道预留孔洞等)进行交接验收, 复核其坐标位置、标高、尺寸大小, 如有差、错、漏, 应督促施工单位及时改正。
9、 监理人员参加工程例会和有关工程进度、质量会议，并根据会议的要求，提出有关监理的实施意见10、 设备安装完毕后, 在各系统调试及试运转时, 监理工程师必须在场, 检查是否满足设计要求和施工验收规范要求, 作好记录, 作为竣工验收资料之一11、 专业监理工程师应认真审核、整理工程竣工资料，做好资料的归档工作12、 督促施工单位作好安装工程竣工图的绘制工作，使其综合原施工图、变更设计、及其它修改内容，作为日后业主检修、功能调整的依据13、 监理工程师根据安装施工单位有关阶段的分部工程以及单位工程的竣工验收申请报告，负责组织初步验收14、 对于初验中发现的质量问题，督促施工单位尽快进行整改并报监理复查15、 经初验全部合格后，由项目总监理工程师在相应的工程竣工验收报告单上签明认可的正式竣工日期，然后向业主提交竣工报告并要求业主组织有关部门和人员（甲方、监理、设计、质监站）参加相应阶段的工程验收工作四、 质量控制A、 给排水工程A1、质量的事前控制A1-1、材料、配件质量基本要求1、 所有安装用材料和设备质量必须符合规范标准的规定，并且须有产品出厂合格证书及质量鉴定报告给水管道必须采用与管材相适应的管件。
生活给水系统所涉及的材料必须达到饮用水卫生标准对于新型材料须有建设部或**市城乡建委颁发的推广证书材料和设备进场前必须进行抽检，出厂合格证注明的规格、型号应与设计一致材料验收后应向监理工程师提交进场报验单，经签字认可后方可使用2、 对进场管材，要认真做好质量检查，对塑料管材应检查管内外壁是否光滑、平整、有无气泡、裂口和明显的痕纹、凹陷、色泽不均及分解变色线等缺陷,管道外壁是否有连续的产品标记, 管材及管件的公称外径与壁厚是否符合国家标准及设计要求3、 阀门要求外观造型规范，表面无损伤，阀杆不弯曲，手轮无损坏4、 各种卫生器具的型号、规格、质量必须符合设计或业主所指定产品的要求，且有出厂合格证，器具表面应平整、光滑，排水口尺寸正确，支架固定孔及给排水连接孔良好，器具无裂缝等机械损伤A1-2、施工前的准备工作1、 管道和设备安装前必须清除内部污垢和杂物，安装中断或完毕的敞口处应临时封闭2、 管道穿过基础、楼板、现浇屋面、水箱时应按设计要求采取防水措施对有严格防水要求的，应采用柔性防水套管；一般可采用刚性防水套管套管直径应比穿越管管径大二号3、 伸缩器安装前应做预拉A2、质量的事中控制A2-1、一般规定1、 给水立管管卡安装，层高小于或等于5m，每层须安装一个；层高大于5m，每层不得少于2个。
管卡的安装高度，距地面为1.5～1.8米，2个以上管卡可均匀安装2、 水平管道纵、横向弯曲、立管垂直度的安装偏差符合规范规定3、 在同一房间内安装同一类型的卫生器具及管道附件，除有特殊要求外，应分别安装在同一高度上4、 消防管道附件安装要求：消火栓栓口应朝外，阀门中心距地面1.1m，允许偏差20mm，阀门距箱侧面140mm，距箱后内表面100mm，允许偏差5mm水龙带与水枪和快速接头绑扎紧密，并应根据箱内构造，将水龙带挂在箱内的挂钉或水龙带盘上5、 严禁把管道及管道支座（墩）铺设在未经处理的松土上A2-2、室内给水系统1、 明装室内给水管道时，Dg50立管距墙净距（表面至表面）宜为60mm其超出部分，应煨弯沿墙敷设2、 给水引入管与排水排出管之间及室内给水与排水管之间的净距符合设计要求，具体位置与施工平面图一致3、 给水横管宜有0.002-0.005的坡度坡向泄水装置4、 给水立管及装有3个或3个以上配水点的支管始端，均应安装可拆装的连接件5、 阀门：冷水管道管径大于等于50mm，用闸阀，其余用截止阀阀门安装后的进出口方向正确，连接牢固、紧密，启闭灵活，表面清洁A2-3、排水系统1、 楼层管道系统的安装宜在墙面粉刷结束后连续施工。
当安装间断时，敞口处应临时封闭2、 排水管道中采用的三、四通必须是斜三、四通立管与排出管端部连接宜采用两个45°弯头或弯曲半径不小于4倍管径的90°弯头通向室外的排水管，穿过墙壁或基础必须下返时，应用45°三通和45°弯头连接，并应在垂直管段顶部设清扫口3、 管道应按设计规定设置检查口或清扫口当设计无规定时，应在生活污水立管上每两层设置一个检查口，但在最低层和有卫生器具的最高层必须设置4、 检查口位置和朝向应便于检修检查口的高度由地面至检查口中心一般为1m，允许偏差±20mm，并应高于该层卫生器具上边缘150mm5、 立管和横管应按设计要求设置伸缩节；若设计未规定，伸缩节按间距不大于4m设置横管伸缩节应采用锁紧式橡胶圈管件当设计对伸缩量无规定时，管端插入伸缩节处预留的间隙为：夏季，5～10mm；冬季，15～20mm；一般可按10～15mm预留6、 排水管道支承件应固定在承重结构上固定件的间距，立管不得大于3m,层高小于或等于4m,立管可按一个固定件；立管底部的弯管处应设支墩横管直线管段支承件间距应符合下表规定，塑料管与钢支架间应垫软垫片塑料排水横管管段支承件间距管径（mm）DN50DN75DN100间距（m）0.60.81.07、 生活污废水管道的坡度应符合设计规定值（见下表）：管径(mm)坡度管径(mm)坡度500.035750.0251000.0201500.0108、 管道穿越楼层处的施工应符合下列规定：1） 管道穿越楼板处为固定支承点时，管道安装结束应配合土建进行支模，并采用C20细石混凝土分二次浇捣密实，浇筑结束后结合找平层或面层施工，在管道周围应筑成厚度不小于20mm，宽度不小于30mm的阻水圈。
2） 管道穿越楼板处为非固定支承时，应加装金属套管，套管内径可比穿越管外径大10～20mm，套管高出地面不得小于50mm9、 管材、管件等材料应有产品合格证，管材应标有规格、生产厂的厂名及执行的标准号，在管件上应有明显的商标和规格，包装上应标有批号、数量、生产日期和检验代号10、 胶粘剂应标有生产厂名称、生产日期和有效期，并应有出厂合格证和说明书11、 支承件可采用注塑成型塑料墙卡、吊卡等；当采用金属材料时，应作防锈（镀锌）处理12、 管材或管件在粘合前应将承口内侧和插口外侧擦拭干净，无尘砂与水迹当表面沾有油污时，应采用清洁剂擦净13、 管材应根据实测承口深度在管端表面划出插入深度标记14、 胶粘剂涂刷应先涂管件承口内侧，后涂管材插口外侧插口涂刷应为管端至插入深度标记范围内15、 胶粘剂涂刷应迅速、均匀、适量，不得漏涂16、 承插口涂刷胶粘剂后，应找正方向将管子插入承口，施压使管端插入至预先划出的深度标记处，并将管道旋转900管道承插过程中不得用锤子击打17、 承插接口粘接后，应将挤出的胶粘剂擦净以防止污染管壁18、 埋地管道的埋设深。
