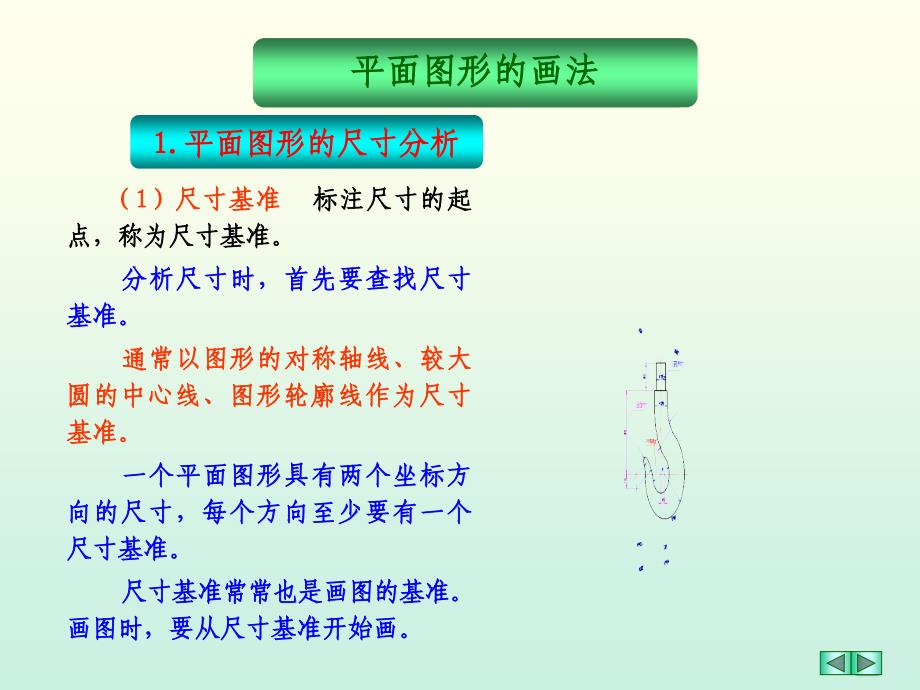

1.3.5.平面图形的画法平面图形的画法1.平面图形的尺寸分析 （1）尺寸基准 标注尺寸的起点，称为尺寸基准 分析尺寸时，首先要查找尺寸基准 通常以图形的对称轴线、较大圆的中心线、图形轮廓线作为尺寸基准 一个平面图形具有两个坐标方向的尺寸，每个方向至少要有一个尺寸基准 尺寸基准常常也是画图的基准画图时，要从尺寸基准开始画1.3.5.平面图形的画法平面图形的画法1.平面图形的尺寸分析 （2） 尺寸分类 根据尺寸的作用，平面图形中的尺寸可分为两类： 1)定形尺寸 决定平面图形形状的尺寸，称为定形尺寸如圆的直径、圆弧半径、多边形边长、角度大小等均属定形尺寸如下图中20、27、R32等 1.3.5.平面图形的画法平面图形的画法1.平面图形的尺寸分析 2) 定位尺寸 决定平面图形中各组成部分与尺寸基准之间相对位置的尺寸，称为定位尺寸如圆心、封闭线框、线段等在平面图形中的位置尺寸如图6、10、60 注意：有的尺寸，既是定形尺寸，又是定位尺寸1.3.5.平面图形的画法平面图形的画法2.平面图形的线段分析 (2) 中间圆弧 已知半径和圆心的一个定位尺寸的圆弧它需与其一端连接的线段画出后，才能确定其圆心位置。
如图中R15、R27 (3) 连接圆弧 只已知半径尺寸，而无圆心的两个定位尺寸的圆弧它需要与其两端相连接的线段画出后，通过作图才能确定其圆心位置如图中R3、R28、R40 1.3.5.平面图形的画法平面图形的画法3.平面图形的画图步骤 平面图形中，当有几个圆弧连接时，在两个已知圆弧间可以有任意个中间圆弧(也可以没有)，但是必须有，也只能有一个连接圆弧掌握这一规律，通过线段分析，即可知道该平面图形能否画出，其尺寸是否标注完全、合理 平面图形的画图步骤： 一般从图形的基准线画起，再按已知线段、中间线段、连接线段的顺序作图对圆弧来说,先画已知圆弧,再画中间圆弧、最后画连接圆弧1.3.5.平面图形的画法平面图形的画法3.平面图形的画图步骤 (1) 画底稿线 按正确的作图方法绘制，要求图线细而淡，图形底稿完成后应检查，如发现错误，应及时修改，擦去多余的图线 (2)标注尺寸 为提高绘图速度，可一次完成 (3)描深图线 可用铅笔或墨线笔描深线，描绘顺序宜先细后粗、先曲后直、先横后竖、从上到下、从左到右、最后描倾斜线 (4)填写标题栏及其它说明 文字应该按工程字要求写 (5)修饰并校正全图1.3.5.平面图形的画法平面图形的画法举例 吊钩的画图步骤（a）画基准线（b）画已知线段（c）画中间线段（d）画连接线段（e）修饰并校正全图1.4. 徒手绘图的基本方法徒手绘图的基本方法1.直线的画法2.圆的画法徒手画水平线运笔方向(a)(b)1.4. 1.直线的画法直线的画法1.4. 1.直线的画法徒手画垂直线运笔方向(a)(b)直线的画法1.4.2.圆的画法草图中圆的画法（一）(a)小圆(b)大圆圆的画法1.4.2.圆的画法草图中圆的画法（二）(a)(b)圆的画法。
